葡萄酒业有限公司生产废水处理工程建设项目可行研究报告 80页

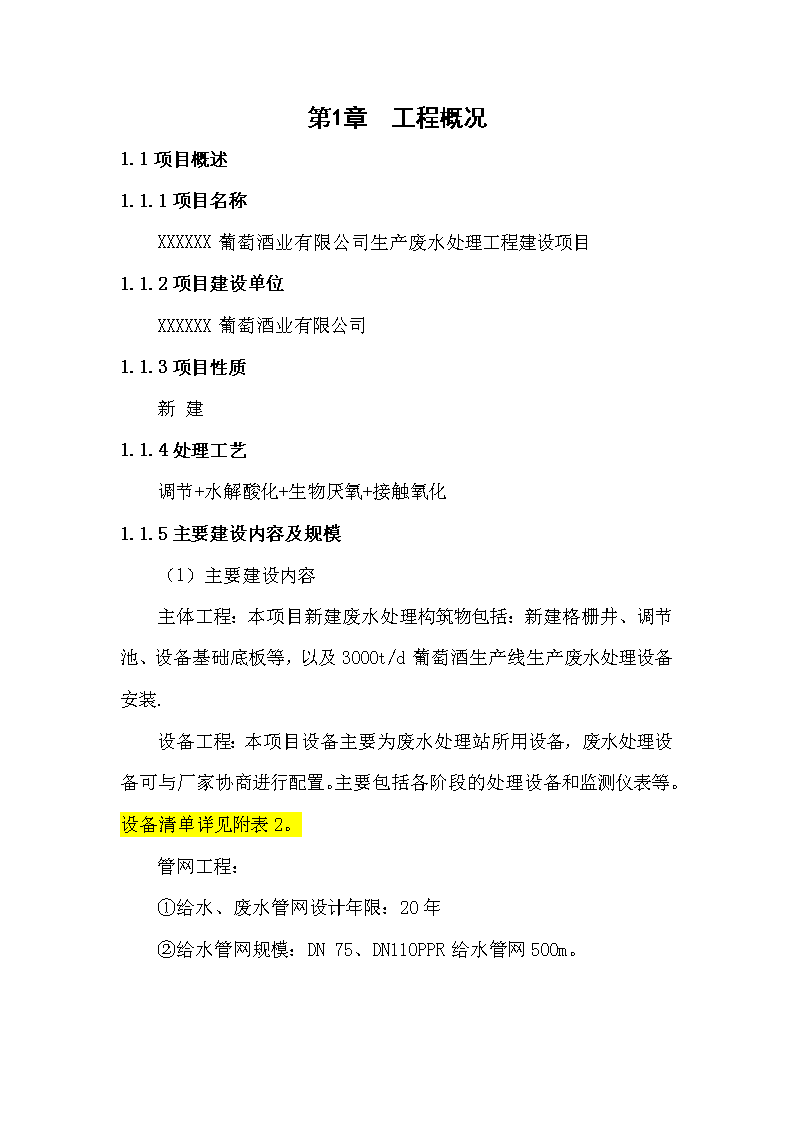

第1章工程概况1.1项目概述1.1.1项目名称XXXXXX葡萄酒业有限公司生产废水处理工程建设项目1.1.2项目建设单位XXXXXX葡萄酒业有限公司1.1.3项目性质新建1.1.4处理工艺调节+水解酸化+生物厌氧+接触氧化1.1.5主要建设内容及规模（1）主要建设内容主体工程：本项目新建废水处理构筑物包括：新建格栅井、调节池、设备基础底板等，以及3000t/d葡萄酒生产线生产废水处理设备安装.设备工程：本项目设备主要为废水处理站所用设备，废水处理设备可与厂家协商进行配置。主要包括各阶段的处理设备和监测仪表等。设备清单详见附表2。管网工程：①给水、废水管网设计年限：20年②给水管网规模：DN75、DN110PPR给水管网500m。n③废水管网规模：DN75、DN160PVC废水管网500m。（2）建设规模本项目工程设计规模为3000t/d葡萄酒生产线生产废水处理.1.1.6项目建设地点xxxxxx窑街林场。1.2项目编制依据1.2.1设计部分（1）《中华人民共和国环境保护法》（1989-12）；（2）《地表水环境质量标准》（GB3838-2002）；（3）《室外排水设计规范》（GB50014-2006）；（4）《城镇污水处理厂污染物排放标准》（GB18918-2002）；（5）《室外给水设计规范》(GB50013-2006)；（6）《污水综合排放标准》(GB8978-1996)；（7）《工业建筑防腐蚀设计规范》（GB50046-2008）；（8）《土工合成材料应用技术规范》（GB50290-98）；（9）土工合成材料短纤针刺非织造土工布；（10）《城市环境卫生设施规划规范》（CB50377-2003）；（11）《城市环境卫生设施设置标准》（CJJ27-89）；（12）《地下水环境质量标准》（GB/T14848-93）；（13）《恶臭污染物排放标准》（GB/14554-93）；（14）《土壤环境质量标准》（GB15618-95）。n1.2.2土建部分（1）《建筑防火设计规范》（GB50016-2006）；（2）《建筑结构荷载规范》（GB50009-2012）；（3）《建筑地基基础设计规范》（GB50007-2011）；（4）《建筑抗震设计规范》（GB50011-2010）；（5）《建筑工程抗震设防分类标准》GB50223-2008；（6）《建筑给水排水设计规范》GB50015—2003）。1.2.3设备安装部分（1）《供配电系统设计规范》（GB50052-2009）；（2）《低压配电设计规范》（GB50054-2011）；（3）《工业自动化仪表验收规范》（GB50093-2002）；（4）《工业安装工程质量检验评定统一标准》(GB50252-2010)；（5）《机械设备安装工程施工及验收通用规范》(GB50231-2009);（6）《现场设备、工业管道焊接工程施工及验收规范》。1.2.4项目编制原则（1）贯彻执行国家关于环境保护的政策，符合国家有关规范及标准，配合省、地、区地方相关政策的执行标准。（2）从XXXXXX葡萄酒业有限公司的实际情况出发，在《民勤县城总体规划》的指导下，采取总体设计、按时实施的原则，使工程建设与企业发展相协调，既保护环境，又最大程度地发挥工程效益。（3）根据XXXXXX葡萄酒业有限公司的实际情况n，结合当地气候特点、确定工程建设规模及工程实施计划，工程处理能力，按实际规模建设。（4）根据XXXXXX葡萄酒业有限公司生产规模与特点，结合XXXXXX葡萄酒业有限公司污水特性及组份，选择适合XXXXXX葡萄酒业有限公司的污水处理方法，工程投资较少且日常管理费用低，能够取得良好的环境效益、经济效益和社会效益。（5）尽量提高污水处理操作的机械化水平、自动化操作水平，减轻操作人员的劳动强度，改善工作环境，提高工作效率，生活污水的处理排放要符合国家排放标准，避免造成二次污染。（6）在《民勤县城总体规划》指导下，实行污水综合治理，贯彻近、远期结合，分步实施的方针，全面解决企业污水排放对周边地表水、地下水造成的污染，力求获得建设项目最大的环境效益、社会效益和经济效益。（7）污水处理工艺在满足出水水质的前提下因地制宜，力求技术可靠、经济合理、管理简单、高效节能、操作方便、成本低、占地少。（8）妥善处理、处置废水处理过程中产生的污泥，避免二次污染。（9）选择国内先进、可靠、高效、运行管理方便、维护维修简便的污水处理专用设备。（10）在项目的建设范围内，总平面布置要符合XXXXXX葡萄酒业有限公司的整体布局n，在厂区建筑风格上力求统一，并与厂区周围景观相协调。n第1章生产污水处理的规模和工艺2.1生产废水处理水质2.1.1进水水质的确定XXXXXX葡萄酒业有限公司污水主要包括生活污水、工业废水两部分。根据企业的水环境监测数据得出以下的数据：生活污水水质单位：mg/L（pH值除外）序号CODBOD氨氮SSPH指标510310502006-9工业污水水质单位：mg/L（pH值除外）序号CODBOD氨氮SSPH指标300019006015006-92.1.2出水水质的确定污水处理站出水水质要达到城镇污水处理厂一级B排放标准，要符合以下参数。镇区生活污水出水水质n单位：mg/L（pH值除外）序号CODBOD氨氮SSPH指标60201098.86-92.2污水处理各污染物的去除率分析综合污水去除率序号CODBOD氨氮SS去除率（%）98.0099.0016.0010.002.3废水处理工艺设计原则生产废水处理工程建设和运行费用较大，且受多种因素制约和影响。污水处理工艺方案的优化对确保污水处理站的运行性能以及降低费用至关重要。本工程在选择污水处理方案时遵循以下原则：（1）符合国家和省市关于环境保护的政策，符合国家有关法规、规范和标准。（2）综合考虑实际情况，选用能耗低、运行费用低、基建费用低、运行管理方便、工艺成熟的污水处理工艺。对污水站总平面布置力求紧凑，减少占地面积和工程投资。（3）妥善处置污水处理过程中产生的污泥、栅渣和沉砂等污物，以免造成二次污染。（4）污水站的污水处理过程中的自动控制，力求安全可靠、经济实用，提高管理水平，同时降低劳动强度及运行费用。n（5）污水处理工艺技术的发展，工艺方法日新月异、种类策多。众多工艺方法为工程设计提供了多种选择的机会，也为工程设计中确定最佳工艺方案形成一定的困难，然而就去除污水中的有机物及氮磷营养物而言，采用生物处理法不仅有效、而且经济，对于这一点，业内人士有着广泛的共识。就目前的污水处理工艺技术而言，污水中有机污染物的去除，目前仍以好氧生物降解为主，对于污水中愈来愈多的难降解氮除磷系统效率，详细分析进水水质是十分必要的，有如下几点值得注意：①、COD浓度②、TKN/COD比值③、P/COD比值④、水温COD浓度，达到除磷要求取决于进水中易生物降解COD浓度，一般不得小于50mg/L（比值一般为进水COD的1/4-1/3)，所以进水COD低于50mg/L,不能达到除磷要求。TKN/COD比值，TKN/COD值小于0.08，可完全去除硝酸盐，若在0.08-0.11之间，UCT工艺也不能完全消除厌氧池中的硝酸盐，要控制回流比，减少硝酸盐对厌氧池影响，当TKN/COD大于0.14，城市污水不能用生物脱氮除磷要求。nP/COD值，P/COD值应小于0.025，方能达到除磷要求。水温，供氧量用夏季水温复算，生物降解用冬季水温复算。按照上述分析，通过对城镇污水处理厂进水水质分析，确定可以采用生物脱氮除磷工艺对污水进行脱氮除磷。由于本项目前段处理已采用了厌氧水解工艺，因此，好氧生物处理部分除考虑脱氮要求外，可减少厌氧处理流程。本工程拟对下列三个工艺进行技术经济比较，氧化沟法、生物接触氧化法、改良型SBR等，各处理工艺的机理简述如下：2.4废水处理方案介绍2.4.1生物接触氧化法工艺对于有除磷脱氮要求的污水处理厂，传统上往往考虑首选生物接触氧化法工艺。调节池水解酸化池UASB反应池生物接触氧化池沉淀池生物接触氧化法工艺流程图生物接触氧化法工艺是根据活性污泥微生物在完成硝化、反硝化以及生物除磷过程对环境条件要求的不同，在不同的池子区域分别设置厌氧区、缺氧区和好氧区。生物接触氧化法工艺应用较为广泛，历史较长，已积累有一定的设计和运行经验，通过精心的控制和调节，n一般可以获得较好的除磷脱氮效果，出水水质较稳定，在国内外大中型城市污水处理厂常有采用。但生物接触氧化法工艺也有一定的缺点，主要表现为：需分别设置污泥回流系统和内回流系统，尤其是内回流系统，根据脱氮的要求设计回流比。而且内回流的控制较复杂，对管理的要求较高。尽管这类工艺流程较长，控制较复杂，投资略高，但相对成熟可靠，处理效果稳定，一般适用于较大规模，具有较高运行管理水平的污水处理厂。从满足功能、符合处理水质要求的角度，确定生物接触氧化法工艺作为污水处理厂工艺的比选方案。生物接触氧化法工艺的主要优势在于：①、操作简单，易于维护，对自动化控制和人员要求低。②、出水水质良好，除磷脱氮效果良好，运行灵活、安全、可靠。③、在厌氧-缺氧-好氧交替运行下，丝状菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀。④、在同时脱氮除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。⑤、水头损失小，与后续深度处理工艺能够简单衔接。因此，经技术经济等各方面综合比较后推荐采用生物接触氧化法工艺作为本工程的污水处理工艺。因此，在冬季应提高反硝化的污泥龄(SVI)，降低运行负荷，提高水力停留时间等措施保持反硝化速率。n生物接触氧化法工艺的主要参数见下表。生物接触氧化法工艺的主要参数内容生物接触氧化法备注构筑物数量多曝气方式采用鼓风机供氧，氧利用率高运行管理设备及构筑物较多，有可能污泥膨胀，污水需要回流，运行管理相对复杂及要求高。设备及构筑物多，运行管理相对复杂及要求高设备设备种类及数量多，维护要求高基建投资中运行费用中占地占地面积稍大从满足功能、符合处理水质要求的角度，确定生物接触氧化法工艺作为污水处理厂工艺的比选方案。生物接触氧化法工艺的主要优势在于：①、操作简单，易于维护，对自动化控制和人员要求低。②、出水水质良好，除磷脱氮效果良好，运行灵活、安全、可靠。③、在厌氧-缺氧-好氧交替运行下，丝状菌不会大量繁殖，SVI一般小于100，不会发生污泥膨胀。④、在同时脱氮除磷去除有机物的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。⑤、水头损失小，与后续深度处理工艺能够简单衔接。因此，经技术经济等各方面综合比较后推荐采用生物接触氧化法工艺作为本工程的污水处理工艺。n2.5尾水消毒处理工艺所谓消毒是指通过消毒剂或其他消毒手段，杀灭水中致病徽生物的处理过程。消毒与灭菌是两种不同的处理工艺，在消毒过程中并不是所有的徽生物被杀灭，它仅要求杀灭致病徽生物，而灭菌则要求杀灭全部徽生物。在污水处理过程中，由于水中的致病徽生物大多数粘附在悬浮颗粒上，因此如混凝、沉淀和过滤一类的过程也可去除相当部分的致病微生物。例如，采用明矾混凝可去除95-99%的柯萨基病毒，而FeCL3的去除率为92~94%.另外，其它处理过程中所加入的化学药剂，如苛性碱、酸、氯、臭氧等，也同时对致病微生物有杀灭作用。因此，对废水施加消毒，必须结合整个处理过程，确定其必要性、适应性和处理程度。消毒方法大体可分为两类：物理方法和化学方法。物理方法主要有加热、冷冻、辐照、强氯精和徽波消毒等方法。但目前最常用的还是用化学药剂的化学方法。化学方法是利用各种化学药剂进行消毒，常用的化学消毒剂有多种氧化剂（氯、臭氧、溴、碘、高锰酸钾等）、某些重金属离子（银、铜等）及阳离子型表面活性剂等。其中，氯价格便宜，消毒可靠又有成熟经验，是应用最广的消毒剂。但人们发现采用加氯消毒也可以引起一些不良的副作用。如废水中含有酚一类有机物质时，有可能形成致癌化合物如氯代酚或氯仿等。水中病毒对氯化消毒也有较大的抗药性。因此，目前还展开了对其它废水消毒手段的研究，如二氧化氯消毒，强氯精接触消毒等。几种主要的消毒方法的比较项目液氯二氧化氯紫外线10.02-5-n使用剂量（mg/l）优点便宜；技术成熟、氯瓶来源广，加氯系统安全可靠；有持续消毒作用不受pH影响；易溶于水，投加量少，残留量少；投资少、产率高且在水中滞留时间长，能杀除和抑制细菌；在一定的范围内，杀菌能力随着温度升高而升高不投加化学药剂,无二次污染；使用简便、安全、快速，易实现自动化缺点对某些病毒、芽孢无效；残毒；产生臭味；有强烈刺激性、有毒，在运输和使用中易发生泄漏和爆炸易爆；只能现场发生、使用，设备复杂，操作管理要求高；仅有20%二氧化氯在消毒过程中有；二氧化氯消毒仅适用于较小规模的污水处理厂电耗大；紫外灯管和石英套管需定期更换清除；对处理出水SS要求高；无持续作用消毒效果能有效杀菌；杀灭病毒、芽孢的作用差对水中微生物或有机生物的消毒与去除能力优于氯；明显改善消毒水体的味觉和嗅觉杀菌范围宽，效果好消毒副产物三卤甲烷，卤乙酸，卤代酚，卤乙腈，卤代酮，卤代醛，卤代硝基甲烷有机副产物为酮、醛或羰基类的物质；无机副产物主要包括亚氯酸根（可能导致溶血性贫血症）和氯酸根不产生有害物质，安全可靠上述几种主要的消毒方式中，将着重介绍在工业废水处理工程中得到广泛应用的液氯、二氧化氯消毒技术和紫外线消毒技术，并对这三种方式进行具体说明、比较。（一）、液氯消毒在水溶液中，卤素（包括氯、碘）是非常高效的消毒剂，其中氯中应用得最为广泛。氯溶于水时，会生成次氯酸，次氯酸可以快速进入细胞膜，破坏细胞组织，从而起到杀菌消毒的作用。CL2+H2O=HOCL+HCLnHOCL=H++OCL-当PH值大于8.5时，次氯酸基本上全部离解成氢离子H+和次氯酸根离子OCL-，在PH值小于6.0时，则基本上以次氯酸HOCL形式存在，由于次氯酸根离子OCL-带有电荷，不易扩散进入细胞膜，因而相对于次氯酸HOCL来说，杀菌能力较弱，仅为HOCL的1/8左右。氯作为一种强氧化性消毒剂，由于其杀菌能力强，价格低廉，使用简单，是目前污水消毒中应用最广泛的消毒剂，己经积累了大量的实践经验。氯气消毒自1908年问世以来，随着水质分析技术的不断发展和完善，科学家们对液氯消毒在水处理上的应用重新进行了评估和研究，发现氯气消毒具有以下缺点：①、氯会与水中腐殖酸类物质反应形成致癌的卤代烃(THＭＳ)；②、氯会与酚类反应形成有怪味的氯酚；③、氯与水中的氨反应形成消毒效力低的氯胺，而且排入水体后对鱼类有危害；④、氯在曲值较高时消毒效力大幅度下降；⑤、氯长期使用会引起某些徽生物的抗曲线性。（二）、二氧化氯消毒二氧化氯于1811年首先由HumphryDary用氯酸钾与硫酸反应时发现。1921年被用于纸浆的漂白。在水处理中的应用始于1944年，当时美国的NiagaraFalls水厂为控制水中藻类繁殖所产生的气味，率先使用二氧化氯获得成功。二氧化氯(CL02.分子量67.47)是一种黄绿色气体，具有与氯相同的刺激性气味，其沸点为11℃，凝固点为一59℃。n二氧化氯的气体极不稳定，在空气中浓度为10%时就有可能发生爆炸，在45-50℃时会剧烈分解，因此应在避光低温处存放。二氧化氯溶液浓度在10g/L以下时，基本没有爆炸的危险。由上可知，二氧化氯的气体和液体都极不稳定，不能像氯气那样装瓶运输，只能在使用现场临时制备。研究表明，将二氧化氯吸收在含特殊稳定剂（如碳酸钠、硼酸钠及过氧化物）的水溶液中，制成稳定的二氧化氯溶液，浓度在2-5%，该溶液可长期进行贮存，无爆炸的危险，使用也很方便。二氧化氯对大肠杆菌、脊椎灰质炎病毒、甲肝病毒、兰泊氏贾第虫胞囊、尖刺贾第虫胞囊等均有很好的杀灭作用，效果优于自由氯。对水处理常用的四种消毒剂（氯、二氧化氯、臭氧、氯氨）而言，从杀菌能力看，臭氧＞二氧化氯＞氯＞氯氮：从稳定性看，氯氨＞二氧化氯＞氯＞臭氧。综合而言，二氧化氯是其中较好的一种消毒剂。应用二氧化氯消毒也存在一些问题，加入到水中的二氧化氯有50-70%转变为CLO2、CLO3认。很多试验表明CL02、CL03对红细胞有损害，对碘的吸收代谢有干扰，还会使血液胆固醇升高；使用二氧化氯消毒，水有特殊的气味，据调查，这是由于从水中一溢出的二氧化氯与空气中的有机物反应所致：使用二氧化氯消毒会使污水处理成本增加。（三）、紫外线消毒随着紫外线消毒技术的不断进步和国际市场竞争的日益激烈，高技术含量的紫外线灯管寿命已达15000h以上，但价格却降低了不少，紫外线消毒技术已在国内外污水处理领域中得到了应用，成为替代传统液氯消毒的最佳技术选择。液氯消毒系统的土建和设备均多于紫外线消毒设施，而且紫外线消毒处理的运行成本具有一定的优势，紫外线消毒的操作运行更加简便，紫外线消毒系统更易维护管理。n通过对以上几种常见污水消毒方法的介绍和分析讨论，根据综合考虑用于污水消毒的适用性、工程适用的成熟性、安全性、可靠性，操作运转的简单易行以及处理费用等因素，推荐本工程项目的污水处理站达标排放的出水采用紫外线消毒工艺。2.6污泥处理工艺设计选择2.6.1污泥处理原则根据污水处理工艺，按其产生的污泥量。污泥性质，结合自然环境及处置条件选用符合实际污泥处理工艺。根据生产废水处理后污泥排出标准和出路，选择合适污泥最终处置方案。2.6.2污泥处理方案选择（一）污泥处理要求生产废水处理后将废水中大部分污染物质转化成污泥，含水率高，必须进行减量处理，以便于运输和后续处理；有机物含量较高，不稳定，易腐化，必须减少有机物使污泥稳定化；污泥中还含有致病菌和寄生虫卵，必须妥善安置处理：同时还要进行磷的二次释放。污泥处理不当，会造成二次污染，甚至会抵消污水生物处理的功效。所以必须高度重视污水处理厂的污泥处置。（二）污泥处理工艺n目前国内外城市污水厂污泥最终处置和利用一般有农用，卫生填埋、焚烧、抛海以及经必要的处理后作建材利用的几种途径，其中焚烧的方法受到能源消耗大限制，抛海后海洋污染等因素的限制不予提倡。污泥利用于建材的试验，近年来虽进行了不少研究，还停留在试验阶段，尚未进入生产应用阶段。因此，目前污水厂污泥的出路一般还是采用污泥脱水后卫生填埋的方法。污水二级生物处理厂的剩余污泥由比较松散的颗粒组成，含水率很高，大都在99%以上。湿污泥的体积往往为干污泥体积的十几倍到几十倍。在污泥干物质中，含有55-70%的有机物和较多的氮磷等营养成份以及致病菌、寄生虫卵等有害物质。其化学性质极不稳定，常温下易腐败变质、散发臭气，如不加处置或处置不当，就会造成环境污染，特别是地下水环境的二次污染，甚至传播疾病。因此需要进行污泥的浓缩、脱水、稳定处理和最终处置以达到减量化、稳定化、无害化以及资源化的目的。本生产废水处理对象主要是工业废水，其次为生活污水，污泥若采用消化处理，需增加消化池、加热、搅拌和沼气处理利用等一系列构筑物及设备，使投资增加。同时由于近期规模较小，投资效益较差，另外由于本污水处理站工艺采用生物脱氮除磷工艺，污泥龄较长，剩余污泥量较小。因此，本工程污泥不进行消化处理，直接浓缩、脱水。目前对于污泥的最终处置，卫生填埋是解决污水站污泥出路的较好方法。由于填埋处置具有适用范围较广、技术、工艺、设备较简单，运行管理较方便等优点，特别是与城市生活垃圾一起处置更是一种比较经济可靠的处理方式。城市污水厂污泥处置采用卫生填埋的方式，污水厂污泥近期不考虑中温消化，但必须进行污泥浓缩及脱水，尽可能减少污泥体积。据此，本工程的污泥处理拟采用污泥浓缩脱水方案，污泥浓缩脱水一般有以下二种方式：方案A：剩余污泥一污泥浓缩池～储泥池一污泥脱水一外运方案B：剩余污泥一储泥池一污泥浓缩、脱水一体机脱水一外运。n污泥浓缩一般可采用重力浓缩和机械浓缩两种方法。重力浓缩效果稳定，但占地面积较大，对总磷较高的污水可能会因为污泥停留时间过长产生总磷再释放现象。机械浓缩效率较高，占地面积小，环境较为清洁，但机械设备可能产生故障。由于本项目污水总磷浓度较低，同时不存在占地面积问题，因此本工程选用污泥浓缩池，对原生污泥进行浓缩、脱水，即采用方案AA/O污泥脱水处理是污水处理厂污泥处理处置工艺中不可缺少的一个重要阶段。污泥通过脱水处理，可以进一步降低污泥含水率，减少污泥体积，对减小后续处理构筑物的规模，降低工程投资和日常运行费用。污泥浓缩脱水有两种方案选择，即污泥机械浓缩脱水和重力浓缩机械脱水方案，两种方案均可将剩余污泥含水率脱水至80%以下。污泥处理方案比较项目方案一重力浓缩、机械脱水方案方案二机械浓缩脱水方案构筑物数量1．污泥浓缩池2．脱水机房1．储泥池2．污泥浓缩脱水机房主要设备1．传动浓缩机2．脱水机3．加药装置1．潜水搅拌机2．浓缩脱水机3．加药装置装机功率小大絮凝剂用量小大对环境影响污泥浓缩池露天布置，表露面积较大，臭气对周围环境影响较大，加罩脱臭工程量较大。污泥储泥池露天布置，表露面积较小，臭气对周围环境影响较小，加盖脱臭工程量较小。总土建费用较大较小总设备费用较小较大总造价较大一般运行费用较小一般总占地面积较大较小环保产业市场化、产业化的适用性适用性强适用性一般对剩余污泥中磷的二次污染有污染，如果加药处理可以避免磷的释放无污染优点1．装机功率较小1．占地省n2．絮凝剂用量较小3．运行管理成熟可靠4．适应环保产业的市场化和产业化2．总土建费用小3．全封闭式，操作环境好4．系统简单缺点1．占地大2．重力浓缩池散发臭味面积较大，加罩脱臭工程量大3．会发生剩余污泥厌氧放磷现象，可以通过加药避免1．装机功率较大2．絮凝剂用量较大3．设备费用较高根据近年来污泥处理技术发展，对于以减少污泥体积为主的污泥处理目前常用的污泥处理工艺有以下二种，即：方案一：污泥重力浓缩、污泥机械脱水，污泥浓缩脱水机有两种类型可以选择：一种是一体化带式浓缩脱水机；另一种是离心脱水机。（一）离心脱水机本工程设计考虑污泥脱水的方式有两种可供选择。其一，考虑选用卧式螺旋沉降离心机进行脱水。其原理：污泥从进料孔进入转筒，在强大的离心力作用下，使不同比重的物料互相分离。由于转筒和螺旋体之间的差速，固相物料物体被螺旋叶片推出渣口，液体将从液相出口排出，达到固液分离的目的。其结构具有如下特点：①、离心机采用大长径比L/D=4.3.高转速、小差速系统，大长径比增加物料在机内的澄清及脱水停留时间；高转速具有很大离心力场，小差速减少螺旋对物料搅动，增加脱水停留时间，从而提高污泥浓缩脱水与澄清的分离效果；②n、采用液压差速器，具有输出扭矩大（轴出扭矩>,2000Nm),差速根据负载变化，差速自动反馈调节，推料功率自动补偿，使固渣在机内不仅受离心压力，而且在前端二个螺叶间作双向挤压以保证固渣的恒定干度，以得到更干的固渣。排出固渣后自动恢复初始差速，不易发生堵料情况；③、差速自动反馈调节范围：1-16r/min;④、堵料故障排除无需拆机，只要启动液压装置自动排渣，清除积料；⑤、转鼓排渣口，螺旋进料口及叶片喷焊W2C-6516,超硬耐磨材料，厚度2-3mm,提高耐磨性，不会脱落，延长使用寿命；⑥、为保证离心机寿命在20年以上，与物料接触部分均采用OCr18Ni9Ti制作；⑦、本机为逆流式机型，用于污泥浓缩脱水；⑧、转鼓采用变频无级调速。（二）带式浓缩脱水机本工程设计考虑的另一种脱水方式是带式浓缩脱水机。带式浓缩脱水机由旋转混合器，若干个不同口径辊筒以及滤带组成。污泥经过投加凝聚剂在污泥混合器内进行充分反应后流入重力脱水段，这时污泥己失去流动性。再经“楔”形压榨段，由于污泥在“楔”形压榨段中，一方面使污泥平整，另一方面受到轻度压力，使污泥再度脱水，然后喂入“S”形压榨段，在“S"形压榨段中，污泥被夹在上、下两层滤带中间经若干个不同口径的辊筒反复压榨，这时对污泥造成剪切，促使滤饼进一步脱水，最后通过刮刀将滤饼刮落，而上、下带进行冲洗重新使用。离心式脱水机与浓缩带式脱水机比较表比较内容卧式离心脱水机带式浓缩脱水机占地面积占地面积小投资省；占地大n固液分离效果好，泥饼含固率高好，泥饼含固率高运行成本高低缺点投资稍大，耗电大冲洗水量大（三）脱水形式的选择根据以上比较，脱水采用带式浓缩脱水机。（四）污泥的最终处置污泥的最终处理和处置是污水处理厂日常运行管理的重要工作。根据本项目的特点，进行卫生填埋可以节省处理成本。2.7生产废水处理工艺流程经上述污水、污泥处理工艺和消毒处理工艺方案的比选后，可确定本污水处理站推荐的工艺流程如下：集水井格栅沉淀池调节池水解酸化池厌氧池（UASB）好氧池（SBR）消毒池集泥池清水池废水捞渣池转运至垃圾填埋场回用放流n第1章砼结构物工程施工工艺3.1主要施工内容本工程砼结构物施工主要包括：格栅井、调节池、设备基础底板等。3.2施工测量方案在工程施工实施前组织测量人员，建立工程施工使用的平面控制网和高程控制网，并按照《水利水电工程施工测量规范》SL52-93的规定要求进行测量定位。施工测量方法详见施工部署章节说明。1、开工前，根据已知的控制点布设施工控制网，包括平面控制网及高程控制网。其测量等级、精度等满足《水利水电工程施工测量规范》SL52-93规定。在开工前把复测结果报监理工程师审批、备案。2、布设三角网或导线点测设施工控制点。使用仪器必须符合精度要求。高程控制测量的测量限差符合四等水准测量的精度要求；平面控制测量的限差符合五等三角测量或五等导线测量的精度要求。3、建筑物周围设置的平面和高程控制点的各类标桩(石)分别编号并绘制施工测量平面图。在施工期间定期校核，如发现位移，及时校正，如遗失及时补上。3.3基础及边坡土方开挖工程1、施工前的准备土方开挖前须确定工程的开挖范围、开挖深度及运输路径。做好轴线及标高控制点。组织好施工机具，运输车辆及各种辅助设备进场，并作维修检查和试运转，然后投入使用。n土方开挖前将实测成果表报送监理工程师，经监理工程师批准后，方可进行开挖。同时清除施工场地范围内的树木、树根、杂草、耕作土、淤泥、腐植土以及障碍物，清理范围达到施工范围3m～5m以外，清理厚度20～30cm。同时保护好清理区的天然植被、林业资源，防止对环境造成不良影响。土方开挖前，会同监理工程师进行以下各项的质量检查和验收：（1）用于开挖工程量计算的原地形测量剖面的复核检查。（2）按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查。并以此作为工程量计量的依据。2、施工方法土方明挖按照先高后低的原则分层分段进行开挖，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水。当边坡及底部开挖达到设计高程时，预留10cm保护层，然后采用人工开挖。开挖过程中避免边坡稳定范围形成积水；不允许在开挖范围的上侧弃土，必须在边坡上部堆置弃土时应确保开挖边坡的稳定，并经监理人批准。实际施工的边坡坡度应适当留有修坡余量，再用人工修整。在工程实施过程中，需要对施工图纸所示的开挖线作必要修改时，按监理人签发的设计修改图执行，因施工需要变更施工图纸所示的开挖线，应报送监理人批准后，方可实施。3、施工质量保证措施（1）现场成立质量领导小组，严格按照有关规定进行施工。（2）现场设专职质量检查员，让专职质量员有职有权，有责有利。（3）现场建立健全质量管理体系和质量管理制度，谁施工谁负责质量，严格执行质量管理制度。n（4）专职质检员跟随检测，对定位标准桩、轴线引桩、标准水准点注意保护和校核；随时复测基槽的开挖边坡比及高程，保证开挖尺寸、坡比符合要求，防止超挖和欠挖或土层遭受扰动。（5）基础三边松散层清挖必须满足设计和监理单位要求，以保证基础底、边坡护砌基础牢靠。（6）基础土方开挖时要严格控制施工顺序，开挖顺序从高往低逐层开挖。上、下层梯段式开挖时，严禁倒坡偷土。土方明挖过程中，发现裂缝和滑动迹象时，即时暂停施工并采取应急抢救措施（将钢筋钉入不稳定土体内，表面覆盖钢筋网、喷射混凝土）。在开挖边坡遇有地下渗流时，进行有效疏导和保护。（7）在建筑物边坡开挖前，做好水土保持工作。开挖后用彩条布覆盖。（8）防止施工机械下沉，施工时必须了解土质和地下水位情况，挖土机一般在地下水位0.8米以上挖土，以防机械自重下沉。（9）控制开挖尺寸，边坡坡比，基槽开挖宽度和坡度。（10）人工配合机械进行边坡修整和清理，保证边坡坡面的平整度符合要求，机械进行边坡修整时适当留有修坡余量再用人工修整，确保边坡施工外表修整美观。（11）修整后边坡及时做好护面和加固措施。高边坡土方开挖时，应注意边坡稳定，加强对边坡稳定的监测。（12）在挖桩周围的土时，严禁机械碰桩头，避免造成对桩的扰动，桩周围的土由人工进行清理。（13）施工中如发现有文物或古墓等应及时报告相关部门，并对现场做好保护工作，及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。4、土方开挖工程的质量验收标准（1）用水准仪检验标高，允许偏差为50mm，表面平整度为20mm。n（2）用经纬仪及钢尺检验长度和宽度，由设计中心线向两边量，允许偏差为－50～200mm。（3）观察或用坡度尺寸检查边坡。允许偏差为±20mm。5、安全保证措施（1）坚持安全第一，预防为主的施工安全管理方针，全体施工人员上岗前必须进行安全教育，加强防范意识。（2）施工现场设专职安全员，各施工班组的主要负责人兼职安全员，建立安全责任体系。（3）操作人员持证上岗，施工时非操作人员不得靠近。所有操作人员必须严格遵守各专业和工地安全操作规程。（4）施工中严格按照放坡系数进行开挖。挖土过程中及挖土后的整个施工阶段，应随时观察基坑周边道路、基坑边坡、基底及周边建筑物有无下沉、裂缝、隆起等不稳定现象，一旦发现立即停止施工，并报知有关领导、部门，采取有效措施后方可继续施工。（5）基坑边缘堆置土方和建筑材料或沿挖土方向边缘移动运输工具和机械距坑上部边缘不少于3米，堆置高度不超过1.5米。（6）发现不明物体或有害气体应及时排除解决，或采取其他防护措施。（7）工作人员严禁在基坑内休息。（8）人工挖土时，应根据所持工具和工作情况保持适当距离，一般左右2-3m，前后4-6m为易，并采取同一方向操作。6、环保措施（1）施工过程中尽量减少噪音，以防造成扰民。（2）运土车辆开出场地前进行拍整覆盖，严禁在路上遗洒。（3）每天派专人清扫场地，并随时洒水，防止扬尘。3.4模板工程n1、模板选用用于本工程的模板主要采用竹胶木模和少量的组合钢模。脚手架采用扣件式钢管脚手架，模板由脚手架支撑。2、模板施工方法施工程序：放样→制作→安装→加固→细部处理→校正、验收（1）制作成型竹模板尺寸为1.22×2.44m×10mm，加工时尽量保证原始尺寸，下料后钉5cm×5cm方木条将竹模纵横加固成型。（2）安装安装顺序：测量放线→搭脚手架→挂线立模→绑加固钢管→校正（3）加固计划采用钢管加固模板，加固钢管间距一般不大于75cm，加固钢管用扣件与钢管脚手架连接，连接完毕后上拉筋（Ф12mm钢筋）拧螺栓，边校正边拧紧螺栓。拉筋间距根据仓位高度，浇筑上升速度的不同而进行相应调整。（4）细部处理模板大面积工作完成后，应检查结构的完整性，对边、脚部位进行补缝加固处理，避免浇筑时边脚跑漏和变形。（5）校正、验收立模完毕后再按规范要求，对模板的平直度、刚度、加固情况进行检查，反复校正直到达到要求。（6）拆模拆模应控制好拆模时间，以免过早拆模损伤结构物。拆模应用撬棍轻轻撬取，严禁野蛮施工，造成对模板和构筑物的损害。另外注意安全操作，禁止从高处直接向下扔模板而对模板和人员产生意外伤害，应采用麻绳吊放。n3、注意事项和质量控制要点（1）模板应有足够的强度、刚度和稳定性。（2）模板表面光洁平整，接缝严密，接缝一般应不大于1.5mm。（3）板及支架安装，应与钢筋架设，预埋件安装，混凝土浇筑等工序密切配合，做到互不干扰。（4）支架或支撑宜支承在基础面或坚实的地基上，并有足够的支承面积与可靠的防滑措施。（5）支架、脚手架的各柱之间，应由足够数量的扣件牢固连接。脚手架不宜与模板、支架相连。（6）模板制安允许偏差应符合下表规定：项次项目允许偏差1钢模板制作（1）模板的长度和宽度（2（2）模板表面局部不平（用2m直尺检查）（3）连接配件的孔眼位置±22±12木模板制作（1）模板的长度和宽度（2）相邻的两板面高差（3）平面刨光模板局部不平（用2m直尺检查）±3153模板的安装（1）相邻两板面高差（2）水平截面内部尺寸长度和宽度平面对角线（3）轴线对设计位置基础墩、墙、柱梁、板2±5±10±10±5±104承重底模上表面高程±55预留孔、洞尺寸及位置10n（7）拆除模板与支架期限，应符合下列规定：①不承重的侧面模板，应在砼强度达到其表面及棱角不因拆模而损伤时，方可拆除，在墩、墙、柱部位不宜低于3.5MPA；②承重模板及支架，拆除时间一般为设计强度的70%~100%，（一般不低于7d）（8）砼浇筑时，下料要均匀，浇筑高度控制在施工允许范围之内；（9）模板安装完毕后，应由测量人员测量标高，并画油漆标示；（10）浇筑前模板应提前浇水润湿；（11）模板边角处加强清理检查，以免变形和跑漏；（12）浇筑应派专人值班，挂线检查，在浇筑过程中发现问题及时处理。3.5钢筋工程钢筋工程施工程序如下：采购→检验→配料计划→下料→制作→转运→现场安装→验收1、采购为保证钢筋质量，计划从省内直接采购钢材，采购的钢筋必须有产品标识和材质证明书，使用前作拉伸、延伸率、冷弯试验，需焊接的钢筋，应作焊接工艺试验。检验不合格产品应坚决退货。2、钢筋制安（1）钢筋制作钢筋制作在现场钢筋厂内进行，首先由技术人员根据设计图纸和各部位的结构型式，拟定配料单，然后根据配料单下料。钢筋制作时，接头采用闪光对焊，Ф12以上钢筋采用弯曲机进行弯曲加工，Фn12以下钢筋采用手工弯曲，已加工好的钢筋，分类归堆，并挂上标示牌。加工后钢筋的允许偏差应符合如下规定：项次项目允许偏差mm1234受力钢筋顺长度方向全长净尺寸钢筋弯起点位置箍筋各部分长度钢筋切断±10±20±5±10（2）钢筋安装一般在现场手工绑扎，先铺料，然后划线，再按标示绑扎，双层或多层钢筋之间，采用短钢筋支撑，以保证钢筋位置的准确。钢筋焊接的接头型式，焊接工艺和质量验收按《钢筋焊接及验收规程》的规定执行。钢筋的根据和间距应符合设计规定，并应绑扎牢固，其位置偏差应符合下表规定：钢筋安装位置允许偏差（mm）项次项目允许偏差1受力钢筋间距±102分布钢筋间距±203箍筋间距±204钢筋排距间的偏差(顺高度方向)±55钢筋保护层厚度（1）基础、墩、厚墙（2）薄墙、梁（3）桥面板±10-5，+10-3，+5n钢筋安装时，应严格控制保护层厚度。钢筋下面或钢筋与模板之间，应设置数量足够，强度高于构件设计强度，质量合格的砼块或砂浆块，侧面使用的垫块应埋扎丝与钢筋扎紧。3、钢筋制安应注意事项及质量控制要点（1）加工前应进行除锈和调直处理；（2）钢筋切断，断口不得有马蹄形或起弯等现象；（3）钢筋弯曲时，注意形状要正确，平面上没有翘曲不平现象，钢筋未端弯钩的净空直径不小于钢筋直径的2.5倍数,钢筋弯曲点处不得有裂痕;（4）钢筋弧焊时应注意,帮条尺寸,坡口角度,钢筋端头间隙及轴线等均应符合有关规定;焊接地线应与钢筋接确良好,防止起弧而烧坏钢筋,引弧应在帮条钢板或接缝处,防止烧伤主筋,电焊机电流应控制得当,保证焊缝与钢筋熔合良好,焊接过程及时清渣,焊缝表面平整光滑,焊坑应填满;（5）钢筋安装完毕后，应重点检查以下几个方面：①根据设计图纸检查钢筋钢号，直径，根数，间距是否正确；②检查接头位置及搭接长度是否符合规定；③检查砼保护层是否合乎要求；④检查钢筋绑扎是否牢固，是否有松动变形现象；⑤钢筋表面不允许有油漆，油污和颗粒状铁锈；⑥钢筋位置允许偏差应满足规范规定；钢筋系隐蔽工程，在砼浇筑前应对钢筋及埋件进行验收并作好隐蔽工程记录。n3.6砼浇筑砼生产流程图：砂中石集料斗料小石集料斗砂集料斗包装水泥小石中石水泥集料斗水装载机人工计量装载机装载机装载机自动计量外加剂计算自卸车试样搅拌机成果资料分析随机取样1、浇筑前的准备工作：（1）浇筑部位的轴线、标高应与图纸对照复校。（2）检查基础坑槽，清除残集物和积水。n（3）检查模板是否能承受荷载，模板拼缝是否严密，模板尺寸、位置、垂直度是否满足要求，支撑系统是否牢固；清除仓内杂物，木模板应洒水润湿，但不得产生集水。（4）钢筋应检查其种类和规格、位置和接头是否正确，钢筋上的油污要清除干净，检查预埋件是否齐备，位置、规格是否正确；保护层垫块应准确、均匀放置。检查完毕后，作好隐蔽工程记录。（5）检查是否作了技术交底，砼浇筑厚度的标示是否准备好，主要机具是否有备品，道路是否通畅；与搅拌站联络信号是否接通，安全装置是否可靠。2、拌和能力设计拌和站设1台0.35m3自落式拌和机，1套配料系统，每小时生产能力可达到7m3/h，能够满足混凝土浇筑强度要求。3、砼浇筑（1）采用人工平仓、振捣，人工养护的方法。为了保证混凝土浇筑时不产生离析现象，混凝土自高处倾落时的自由倾落高度不超过3m。（2）混凝土的浇筑须连续作业。如遇特殊原因需间歇作业，其间歇时间应尽量缩短，并要在前层混凝土终凝前，将次层混凝土浇筑完毕。（3）混凝土浇筑时，经常观察模板、支架、钢筋、预埋件和预留孔洞的情况，当发现有变形、移位时，立即停止浇筑，并在己浇筑的混凝土凝结前修整完好。4、砼浇筑操作要点（1）砼的自由下落高度不应超过2m，自由下落高度较大时，使用串筒或溜槽，以防砼离杆。（2）砼振捣：根据浇筑部位的不同本工程计划采用不同型号的软轴振捣器振捣。振捣操作要点如下：①振捣器应按一定顺序振捣，防止漏振、重振；移动间距应不大于振动器有效半径的1.5倍；当使用表面捣捣器时，其振捣边缘应适当搭接；②振捣器机头应垂直插入下层砼中5cmn左右，振捣至砼无显著下沉，不出现气泡，表面泛浆并不产生离杆后徐徐提出不留空洞；④振捣器机头至模板的距离应约等于其有效半径的1/2，并不得触动钢筋及预埋件等。④在无法使用振捣器或浇筑困难部位，辅以人工捣固。（3）砼养护：根据地理气候特点，本工程以自然养护为主。自然覆盖浇水工作重点见下表：项目要点开始养护时间初凝后覆盖，终凝后浇水使用覆盖物草带、锯末、碴土、塑料薄膜浇水工具当天用壶洒水，翌日用胶管洒水浇水次数以保证覆盖物经常湿润为准浇水天数一般不低于15天低温环境1、外界气温低于5℃时不允许浇水2、按冬期施工处理3.7雨、热天施工措施1、雨天施工（1）掌握天气预报，避免在大雨、暴雨时浇筑。（2）运输道路和运输工具，应采取防滑、防雨措施。（3）水泥仓库应加强检查，作好防漏、防潮工作。（4）采取必要的防大风、防雷击措施。（5）无雨棚小雨下浇筑应适当调减用水量，防止外水入仓，仓内积水应及时排除，应做好新砼面的保护及抹面工作。（6）无雨棚遇大雨应立即停盘，并将仓内砼振动好，然后遮盖，雨后先排积水，清理表面软弱层，继续浇筑时先铺一层砂浆，如间歇时间过长应按施工缝处理。2、热天施工措施n（1）根据现场条件，采用深层库水水冷骨料。（2）尽量安排在早晚或夜间浇筑。（3）砼运输工具设置必要的隔热遮阳措施。（4）仓面采取遮阳措施，喷洒水雾降低周围温度。（5）混凝土浇筑完毕后，及早覆盖养护。3.8砼工程应注意的其它方面1、关于原材料（1）根据本工程特点，使用水泥标号不宜低于425#，宜优先采用普硅水泥。（2）水灰比应通过试验确定，热天浇筑时应加入缓凝减水剂。2、关于运输（1）运输道路力求平坦，避免发生离析，漏浆及坍落度损失过大现象，至致浇筑点后，若有离析现象应进行二次拌和。（2）应以最少的转运次数，将砼运至浇筑仓内；在常温下运输时间，不宜超过半小时；如砼产生初凝，应先作处理。（3）运输工具应不漏浆、不吸水，运输前应用水润湿。3、关于浇筑（1）浇筑过程中如泌水过多，应设法排水。仓内泌水应及时排除。（2）浇筑过程中应随时检查模板，支架等稳固情况。如有漏浆、变形或沉陷，应立即处理，相应检查钢筋、止水片及埋件位置，如发现移动时应及时校正。（3）浇筑过程中，及时清除粘附在模板、钢筋、止水片和埋件表面的灰浆，浇筑到顶时，应即抹平，排除泌水，待定浆后再抹一遍，防止产生松顶和表面干缩裂缝。4、关于质检n（1）砂石料宜先在料场取样，通过试验选择。到工地的砂石料必须检验。袋装水泥储运时间超过3个月，散装水泥超过6个月时，使用前应重新检验。袋装水泥进场前应抽样检查重量。（2）砂、小石子的含水量每班至少检查一次，气温变化较大或雨天应增加检验次数，根据实测含水量随时间调整配料量。（3）砼的各种原材料的配合量，每班至少检查3次，衡器随时抽查，定期校正。（4）砼拌和时间每班至少检验2次。（5）现场砼坍落度，每班在机口至少检验4次，在仓面至少检验2次，在制取试件时，应同时测定坍落度。（6）外加剂溶液浓度，每班至少检验2次。（7）固化后砼的质量检验以在标准条件下养护的试件抗压强度为主。（8）每一工作班至少成型试件一组，试件应在机口随机取样，一组3块试件宜取自同一盘中。5、关于记录应作好以下记录：（1）每一构件，块体的砼数量、原材料质量、砼标号、配合比。（2）各构件、块体的浇筑顺序，浇筑起迄时间，发生的质量事故及处理情况，养护及表面保护时间、方式等。（3）浇筑地点的气温、原材料和砼浇筑温度，各部位模板拆除时间。（4）砼试验结果及其分析。（5）砼缺陷部位、范围，发生的日期及发展情况。6、其它有关事项。砼生产前，根据现场提供的材料，按有关规范和规程的技术要求，在实验室进行配合比的试验，设计出合理的配合比，进行强度实验，达到强度指标后，作为本工程的砼配合比。n第四章废水管道工程4.1管道系统的设计原则根据厂区规划，采用雨、污分流制。充分利用XXXXXX葡萄酒业有限公司厂区原有地形和规划的要求，尽可能减小管道埋深，降低投资。管网布置便于建成后运行管理。主干管布置尽量结合道路建设，同时尽可能减少管网建设对厂区交通带来影响。管网布置与污水处理站厂址相结合，管网布置既能满足厂区污水收集、输送的要求，又要考虑经济的合理性。管道覆土深度应首先考虑满足服务范围内的回水要求以及与供排水管道系统的衔接，并考虑为其他市政管线预留适当的竖向空间。4.2管材选用4.2.1管材简介（1）普通钢筋混凝土管普通钢筋混凝土管价格便宜，施工方法成熟，广泛用于市政雨水排放系统，但是用于污水管容易被腐蚀。（2）钢筋混凝土防腐管钢筋混凝土防腐管是在混凝土管内壁涂衬防腐涂层，以预防管道内介质对管材的腐蚀，这种管材防腐效果较好，广泛用于市政污水管网工程，但是价格比普通钢筋混凝土高。（3）PVC-U管nPVC-U管耐腐蚀，内壁光滑，过水能力强，可以替代比其管径大一级的混凝土管。这种管材随着管径的增大，成本增加很多，因此主要用于小口径排水管，直径一般不超过700mm。（4）PE管PE管的性能与PVC-U管相似，但其强度比PVC-U管提高了许多，可用于覆土很深的管道，管材价格比PVC—U管略高。（5）PPR管PPR管具有和PVC—U管相同的优点，而且强度较高，可以制造出大口径的管道，但价格较高。（6）陶土管陶土管这种古代的排水管材，近年来经过改进，又重新用于排水工程，是混凝土管的良好替代物，但是制造技术不成熟、价格很高，限制了这种管材的推广应用。4.2.2推荐使用管材通过对不同管材的价格、性能进行市场分析、综合考虑后推荐本项目供水管网采用PPR管网、排水管网采用PVC—U管网。4.3废水管网的布置按照（室外排水工程规范），新建区严格采用分流制，本次工程主要将XXXXXX葡萄酒业有限公司生活污水、工业废水收集后进入污水站集中处理。n第五章环境保护的方案5.1设计依据1、环境质量标准（1）大气环境质量标准执行《环境空气质量标准》（GB3095-1996）中的二类标准；（2）《声环境质量标准》GB3096-20082、污染物排放标准（1）废水排放执行《污水综合排放标准》（GB8978-1996）二级标准；（2）《建筑施工场界环境噪声排放标准》GB12523-2011；（3）汽车噪声执行《机动车辆允许噪声标准》（GB1495-2002）。5.2设计原则1、符合国家环境保护法律、法规和环境功能规划的要求；2、坚持污染物排放总量控制和达标排放的要求；3、坚持“三同时”的原则，即环境治理设施与项目的主体工程同时设计、同时施工、同时投入使用。5.3建设地环境现状本项目区域内大部分为空闲地，环境污染少，区域生态环境较好，大气污染物主要来自企业单位的锅炉燃煤和居民燃煤排放的烟气。周围没有大的大气污染源和噪声污染源，区域内空气和噪声环境质量较好。5.4项目施工和运营对环境的影响5.4.1施工期对环境的影响1、噪声污染本项目所用施工机械设备较多，有挖掘机、推土机、搅拌机、压路机、摊铺机等，施工期间施工机械产生的噪声对施工场地周围环境产生n较大影响，特别是夜间施工影响更为严重。但相对运营期而言，其噪声影响是短期的、暂时的，随着施工活动的结束，该噪声影响也随之消失。2、空气污染施工期主要大气污染物是扬尘、粉尘。扬尘和粉尘主要来源于混凝土拌和、砂砾搅拌及材料运输过程。5.4.2运营期的影响1、噪声污染在运营过程中噪声的影响比较明显，主要为鼓风机产生的噪声，厂区设备也会产生较大噪声。2、空气污染在运营过程中，汽车所排尾气对环境影响较大，在污水处理过程中也会产生一定的恶臭，但影响范围较小。3、废渣污染污水处理站运营过程中会产生一定的生活垃圾，同时在格栅、沉淀池及污泥脱水机房均有固体废弃物产生。5.5环境保护措施5.5.1施工期污染治理1、噪声污染防治措施（1）在施工过程中，机械产生的噪声较大，对现场施工人员，特别是机械操作人员带来很大的影响。建议施工单位合理安排工作人员工时，使其轮流操作，减少接触高噪声时间，并有足够的时间恢复体力。（2）高噪声作业区应远离环境敏感区，对影响较重的施工场地需合理选择施工机械、施工方法，尽量选用低噪声设备，在施工过程中，经常对施工设备进行维修保养，避免由于设备性能减退而使噪声增强现象的发生。合理安排施工时间；在居民区附近，严禁夜间施工。2、空气污染防治措施对于施工中产生的扬尘，要采取相应的措n施，尽量使之减小到最低范围。材料要集中堆放，减少尘源；运输过程中要加盖蓬布或适当洒水，降低起尘；施工中还应配置洒水车，以减小扬尘范围。3、其他防治措施施工区固体废物和生活垃圾应统一收集、统一清运、合理处理；堆弃土方时应注意减少破坏掩埋地表植被。5.5.2运营期污染防治1、大气环境本项目主要是生产过程中不产生粉尘污染，有少量轻微的有害气体产生，项目增加车间通风设备可有效降低对操作人员的危害。2、水环境本项目生产区主要为生活、生产用水，实验室用水有轻微化学物质污染物，日排水量为200m3，经污水处理站处理后，可用于厂区的绿化，多余部分经污水道由经济开发区统一排放。3、固体废物废渣处理的原则是做到无害化和资源化，不产生二次污染，以保护环境，变废为宝，化害为利，并取得一定效益。项目区主要固体废物是污水处理站处理污水产生的污泥、生产过程中产生的生产费料，生活垃圾等。污泥可以定期收运至民勤县城区生活垃圾处理厂，生产废料经回收后可回炉使用，生活垃圾有序处理，严格执行工业区卫生规定。4、噪音厂内噪音主要是生产机器的声音，厂区采用国际先进设备大大降低了噪音的分贝数，厂区远离居民区，不会对附近居民造成噪音污染。5、其他环保措施n为了减少疫病的传播机会及场区环境质量，在场区周围种植绿化林带，场区内各功能区域种植行道树，并配置一些花坛草坪，使场内各功能区隔离。在场内空地建设草坪，绿化树，提高空气质量。第六章节能方案综合利用、节约能源是我国国民经济发展的重大决策，也是社会主义现代化建设中的一个长期基本国策。我国既是一个能源大国，按人均计算又是一个能源较匮乏的国家，尤其电能资源、水资源更为紧张。而对全人类来说地球能源相当有限，更需要全人类共同爱护、节约，综合利用各种能源资源。节约自然资源早已引起世界各国的高度重视，各国纷纷成立各种各样的节能组织。《中华人民共和国节约能源法》第三条明确：“本法所称节能，是指加强用能管理，采取技术上可行、经济上合理以及环境和社会可以承受的措施，减少从能源生产到消费各个环节中的损失和浪费，更加有效、合理地利用能源”。第四条进一步指出：“节能是国家发展经济的一项长远战略方针。国务院和省、自治区、直辖市人民政府应当加强节能工作，合理调整产业结构、企业结构、产品结构和能源消费结构，推进节能技术进步，降低单位产值能耗和单位产品能耗，改善能源的开发、加工转换、输送和供应，逐步提高能源利用效率，促进国民经济向节能型发展。国家鼓励开发、利用新能源和可再生能源。”为加强对重点用能单位的节能管理，提高能源利用效率和经济效益，保护环境，国家经贸委在1999年3月10日公布了《重点用能单位管理办法》。办法明确了重点用能单位及节能监督检查部门的职责。这一系列的法规、办法都是为了使我国的能源节约可以有法可依、有章可循。6.1节能设计（一）、能源构成n本污水处理工程采用生物处理工艺对污水进行有机物降解、脱氮除磷，处理过程中消耗的能源主要是水、电和药。（二）、耗能污水处理站能耗包括：1）、满足工艺要求的介质提升设备耗能：提升泵、回流泵、剩余污泥泵、产水泵、加药泵等。2）、维持工艺需氧要求的氧气供给设备耗能：鼓风机。3）、使介质免于沉降的搅拌设备耗能；搅拌机。4）、污泥浓缩脱水处理设施：浓缩机、脱水机、固体输送器等。5）、生活及照明等耗能：采暖、通风、空调、用水等。（三）、节能措施1）、采用高效节能的鼓风机，鼓风机的供氧根据好氧池溶解氧和液位控制开启数量和变频调节。2）、水泵采用适量变频，根据水量调节开泵量，节约能耗。3）、所有泵、鼓风机、电气设备等均为国家推荐的节能产品。4）、做好厂内各工段的能耗计量工作。5）、供电设计采用无功补偿装置，提高功率因数。6）、全厂水力计算力求准确，减少扬程。6.2药耗、电耗和水耗6.2.1药耗污泥脱水药耗：污泥脱水机投加高分子混凝剂PAM（聚丙烯酰胺）浓度3-6‰，本工程投加量按5kgPAM/tTDS计，总投加量约为34.56kg/d（200m3/d规模）。化学除磷药耗：化学除磷药剂PAC投药量按摩尔比Me=1.5：1计，最大投药量为16.5mg/L，日耗药量为329kg。n6.2.2电耗项目年总电耗为26696.00kW·h，单位水量电耗0.78kW·h/m3。6.2.3水耗项目水耗主要为厂内生活、化验；厂内生活性用水、生产性用水、浇洒道路和绿化用水、冲洗车辆和处理构筑物用水等。n第七章项目管理及劳动定员7.1组织机构废水处理站站长副站长生产工段行政管理机构生产辅助工段废水处理工段污泥处理工段中心控制室水质分析化验维修工段环卫绿化食堂车队厂长办公室劳资财务行政后勤生产技术7.2技术管理（1）与民勤县环保部门合作监测污水系统水质；（2）根据进厂水质、水量变化，调整运行条件。做好日常水质化验、分析、保存记录完整的各项资料；（3）及时整理汇总、分析运行记录、建立运行技术档案；（4）做好处理构筑物和设备维护保养工作的记录，并存档；（5）建立信息系统，定期总结运行经验，提高管理水平。n7.3人员配置土建人员配备单位：人工种按工程施工阶段投入劳动力计划准备土方基础主体装饰竣工钢筋工1010木工231515150混凝土工22101030瓦工33131540机械工234440电工223340水工234530电焊工113413架工255525油工111232抹灰工200552壮工24610102合计212774885414n第8章质量目标及质量保证措施8.1质量目标工程整体质量确保合格，力求优秀8.2质量保证体系我公司本着对工程负责，让用户满意，使建设投资尽快发挥效益的原则，将其列为我公司的重点工程，坚持“树精品意识，创优质工程，走质量兴企之路”的质量方针，以我公司的质量手册为指导性文件，选派业务精通、组织能力强的干练人员，组成强有力的工程项目班子。设质量检验、检测小组。采用先进的科学管理方法，建立完整的质量保证体系，推广应用科技成果，严格按ＩＳＯ９００1；2008程序文件执行，将该工程建设成为高质量、高水平的建筑精品。本工程的质量目标是保市优、争省优工程。结合我公司的具体情况，建立质量保证体系。严格执行各级人员的岗位责任制，做到横向到边，竖向到底，要求全系统人员牢牢树立“质量第一，为用户服务”的思想，充分发挥质量保证体系的作用。8.3工程质量保证措施8.3.1施工过程的质量控制8.3.1.1认真抓好职工质量意识教育，使精品意识深入到每个岗位、每个员工。8.3.1.2认真进行图纸会审、定位放线，预检复核，沉降观测、材质检验、成品保护等关键工作，确保工程质量。n8.3.1.3严格样板引路，以样板指导施工，创高标准的样板工程。8.3.1.4合理选择施工机械，搞好维护检修工作，确保机械设备的良好状态，从而确保质量。8.3.1.5严格质量三检制，各班组在自检、互检的基础上严格进行交接检，上道工序不合格，决不允许下道工序施工。8.3.1.6施工工长要为本工程的各分项工程编制作业指导书，作为施工操作的依据。其内容包括质量标准、成品保护以及应注意的质量问题。6.3.1.7各专业各工种之间的施工交叉，尤其是土建与安装的施工交叉对工程质量影响极大。项目经理部要详细编制土建、安装和装饰的工序流程图，并严格实施，以杜绝施工中的交叉污染和破坏现象。8.3.1.8成立ＱＣ小组，经常开展活动。从质量通病入手抓好全面质量管理。8.3.2关键工序质量保证措施8.3.2.1为实现精品目标，将以下工序作为关键过程重点管理，跟踪监督。第9章确保安全生产的技术组织措施安全目标：无死亡及重大安全事故，轻伤事故频率不超过3‰。9.1成立项目安全生产领导小组组长：项目生产副经理组员：各专业工长、各专业组长、设专职安全员１名9.2具体措施9n.2.1各种料具、半成品构件，堆放码垛整齐，下脚料和停用机具，应堆放在指定地点，做到工完料净场地清。使施工场地要有文明感、安全感、卫生感。9.2.2施工现场要有醒目安全标语,并有符合国家标准的安全标志和安全色标。9.2.3现场的“四口”防护均要可靠防护措施，雨季施工机具要有防雨设施，凡在露天摆放的机具和闸箱，必须搭设防护棚。9.2.4氧气瓶、乙炔瓶安全距离大于5米，远离明火作业点10米。9.2.5根据作业种类选择合适安全带，凡在２米及２米以上的高空作业必须带好安全带。凡在４米以上高处施工，必须支架安全网。9.2.6工程设备、未装栏杆平台及槽、塔、沟、坑等要根据具体情况做好安全防护，深度超过两米坑沟，靠近人行道的必须设防护栏杆，夜间设红灯示警。9.2.7挖掘机、汽车、吊车等机械设备的司机、电工、电气焊等特殊工种不得由非岗位人员代替操作。9.2.8每项工序开工前，技术人员做出书面安全交底，班组长在每天上班前要有针对性地进行班前安全教育。9.2.9各项安全活动认真做好记录，以便及时检查整改。9.2.10电焊机等用电设备均应设防雨蓬，露天电闸箱应以油毡或铁皮苫盖防水，用电设备线路必须经常检查绝缘是否良好，雨雪过后，及时检查电器是否符合安全要求，合格时才能投入使用。9.2.11各种脚手架使用前，要进行认真检查、验收合格后，方能使用，脚手架在使用过程中，未经允许，不能私自拆除。9.2.12大模板在支模及拆除摆放时要防止倾覆。9.3现场施工用电n9.3.1安全用电组织保证措施9.3.1.1设置兼职电气安全员，建立安全技术档案，定期检查。9.3.1.2实施现场悬挂标志牌和警告牌制度，并采取相应防护措施。9.3.1.3普及安全用电常识。9.3.1.4现场配电箱使用、维护、清理、防雨覆盖，实行归口责任管理。9.3.2施工现场临电设置，要执行三相五线制,要执行一机一闸一保护，手持电动工具必须执行三级保护，制定安全用电技术措施及电气防火措施，全面执行JGJ46-88《施工现场临时用电安全技术规范》。9.3.3如果甲方提供引入电源为三相四线制时，在引入的第一级开关零线端板处，做好重复接地、工作零线、保护零线,同时从重复接地处分开引出，接地电阻值不大于10Ω。9.3.4起重机的任何部位和被吊物边缘与10KV以下的架空线路距离不得小于２米以上。9.3.5现场电线安装要架空，电缆过路处，用槽钢扣住，进行保护，两侧垫土，以防电线破裂，发生触电事故。导线穿洞、工具房、棚或过路时应加保护管，严禁乱拉乱扯、不规范接线。9.3.6潮湿场所施工时，手把灯电压不得超过12V，露天装置照明灯和开关要使用防水灯具。9.3.7带电作业要设专人监护，检修电气设备及线路要挂醒目的检修标志警示，并设专人监护。9.3.8总配电箱设在电源附近，总配电箱到各分配电箱，各分配电箱到各单机开关箱的距离均不得大于30m。开关箱距用电设备距离应掌握在3m内。9.3.9各级配电箱中空气开关、漏电保护器应标明送电或控制范围。n9.3.10各级配电电源必须设置漏电保护器，单机用漏电保护器动作电流不大于30mA。9.3.11夜间施工应有足够的照明设备，行灯照明必须有防护罩，行灯电压为12伏。第10章质量保证体系10.1质量方针、质量目标、质量保证体系及框图1、质量方针、质量目标（1）质量方针：科学管理、高效施工、筑精品工程;信誉至上、持续改进、让业主满意。（2）质量目标：合格（3）单元工程质量一次评定合格率100%。2、质量保证体系及框图在项目经理部成立同时，我部按ISO9001：2000质量管理体系文件的要求迅速建立健全了质量保证体系见图10-1《质量保证体系框图》。n进行质量意识教育，树立用户至上的观念，提高全员质量意识和素质工作标准：质量计划；实施性施工组织设计；各项操作规程质量标准：水利工程施工规范；验收标准；招标文件；ISO9001：2000质量保证体系；我单位《质量手册》、《程序文件》等质量方针：百年大计，质量第一；信守合同，科学管理；创优质工程，让用户满意。质量目标：企业质量保证体系符合ISO9001：2000要求。单元工程、分部工程、单元工程质量评定全部合格。单位工程质量评定优良率超过85%，且主要建筑单位工程为优良。，施工作业人员项目经理部工程技术科监理工程师上级质检工程师设备物资科质量安全科综合办公室质量保证体系经济保证检查保证施工过程保证思想保证组织保证制度保证项目经理负责制，建立经理部和队质量管理体系和TQC领导办公室质量责任承包制，奖优惩劣、优质优价、建立质量保证规章制度，学习标准制度质量与工资挂钩，质量与验工计价挂钩，预留质量保证金。分项分部单位工程质量评定，质检人员检查施工人员交接班检查，现场工程师检查签证。按规范、验标施工组织设计施工，执行质量计划、程序文件质量手册的规定，开展QC质量攻关。与质量有关的各部门工作内容和职责单位工程质量评定安验标检查验收编制质量计划现场技术指导编制施工组织计划提供合格原材料原材料进货检查开展质量攻关活动按操作规程施工定期凑查检验监督检查指导产品试验检验跟班作业检查把关分项工程质量评定图10-1质量保证体系n10.2主要质量管理人员及其质量管理职责1、项目经理：（1）主持制定本项目质量方针和确定质量目标，组织制定《质量计划》，承担项目部质量体系的建立、完善、实施和保证的决策责任；（2）主持召开项目部质量工作会议，决定和批准有关工程质量工作的决策，推动各项质量活动全面开展；（3）保证质量体系持续有效运行，及时处理影响质量体系运行的有关问题；（4）项目经理是本项目质量的第一责任人，对工程质量负终身责任；（5）贯彻执行国家和上级部门对工程建设的质量政策、方针和法规。2、项目副经理：（1）协助项目经理进行质量管理工作；（2）具体负责现场施工的质量管理工作；（3）对员工进行质量教育和培训；（4）当项目经理离开工地时代行项目经理职责。3、技术负责人：（1）参与质量方针和质量目标的决策，并协助项目经理贯彻质量方针，实现质量目标；（2）组织编制《质量计划》《工程质量控制要点》等质量文件，并督促检查实施；（3）组织施工技术交底，并主持讨论技术问题与设计优化，协助项目经理解决有关问题；（4）对工程质量负技术领导责任；（5）审查施工组织设计、施工技术方案和施工进度计划；（6）审查各队施工质量保证措施；（7）主持工程建设中质量问题的研究、讨论，审查内部质量监督处理情况的意见，分析解决质量问题；n（8）协调各专业工程师的工作；（9）主持编写工程月报，审查竣工报告，主持编写施工管理工作报告，施工质量自检报告。4、技术员：（1）负责编制项目质量计划，负责质量计划的实施；（2）贯彻执行项目部质量方针、质量目标；（3）负责质量管理和质量保证标准的宣传、贯彻工作；（4）负责施工质量记录的整理、监督和管理。（5）负责工程技术管理、质量管理、合同技术条款管理；（6）负责编制物资采购计划、参与物资验收；（7）做好施工现场监理记录与信息反馈，编制工程月报，对工程技术资料及档案按期进行整理归档。5、质检员：（1）负责编制的质量检查实施细则；（2）负责本项目质量检查工作的具体实施；（3）审查各队各部门质量控制措施的申请、变更，并向监理工程师提出报告；（4）负责联系监理工程师对工程全过程的检查和验收；（5）有权及时制止违反质量管理规定的一切行为，有权提出停工；（6）定期向项目经理和总工提交工程施工质量情况报告，对重大问题及时向项目经理和总工汇报和请示；（7）对工程质量进行全过程跟踪检查，并做好检查记录；（8）负责质检资料的收集、汇总及整理，参与编写工程月报；（9）核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情况，根据实际情况必要时对进场材料、设备、构配件进行平行检验，并报监理工程师签认；（10）负责纠正措施的跟踪与复查，对工程不合格交工负责。6、材料员：n（1）审查“物资采购计划”，参加动力及机械设备和车辆的选型；（2）负责物资的采购、运输、验收、仓储、保管和供应；（3）负责物资设备的租赁；（4）负责工地现场物资管理工作；（5）负责不再用物资的回收、保管与处理；（5）对设备物资采购（或租赁）、运输、验收、仓储、保管和供应的质量负直接责任。7、施工队长：（1）本队的施工组织者和质量保证工作的直接领导者，对本队施工质量负直接责任；组织本队质量保证活动，认真落实各项技术措施；（2）接收质检人员的质量检查和监督，对提出的问题认真处理整改。（3）责组织本队的质量自检活动和工序交接的质量互检活动，督促班组做好自检记录和施工记录。（4）坚持“质量第一”的思想教育。8、质量管理其他人员：各作业面设一名专职质检员，1-2名技术员，负责施工队的工程质量管理与监督。施工班组设一名兼职质量员，负责各工序的质量检查。项目经理部设立工地试验室，配试验人员2名，全面负责工程各项试验和检验工作。n10.3质量检查程序监理工程师监检附:施工组织设计工作程序机械设备和技术人员配备情况材料进场情况各种材料的试验报告同意即开工按图纸、规范、合同的要求施工班组自检施工队复检项目部（质检科）终检检查结果合格：填报每工序《工程质量报验单》监理工程师签发验收证书单项工程完成监理工程师核查合格：监理工程师验收签发《中间交工证书》填写《中间交工证书》报监理工程师审核填写《单项开工申请单》返工或处理不合格下道工序不合格不合格不合格质量检查程序框图n10.4质量保证措施为确保本工程的施工质量，采用合理先进的技术设备，强化自检机制，严格施工工艺，规范操作程序，全面提高施工水平与质量。在工程的施工生产实行全方位、全过程、全要素质量控制。实现生产要素在工程项目上的优化配置和动态管理，保证现场管理有序、高效运转。以我公司质量方针和业主合同要求为指导实现合同规定的质量目标，为用户提供满意的工程产品。1、推行项目经理负责制度工程施工实行项目经理责任制，对工程施工实施全过程管理，实现企业内部管理与施工的优化配置，项目经理持证上岗，各项工程施工前组织编制详细的施工措施，施工中加强现场管理，文明施工，安全生产，确保工程的工期和质量。2、完善自检体系，加强质量管理施工中必须落实各项施工技术规范，建立由项目经理负责、项目技术负责人专门主持的工程施工企业质量自检体系。（1）自检体系组织自检体系由项目部质检部、施工队、班级三级组成，由项目经理部为质量自检核心。项目经理部内设独立的质量检查抖和工地试验室，并配置足够的工程检测人员和检测设备，加强施工过程中的自检、互检的交接检工作。（2）自检内容n自检体系依据有关技术规范和施工工艺要求，细化分解质量目标，采取有效措施，对重点部位、重要工序、关键环节指定专人，进行施工质量控制。自检人员负责监控个施工环节的施工质量，随时进行放线测量、材质试验、工序与工艺检查、质量检测等工作，保证质量检查控制的及时性和准确性。自检体系以建设单位质量奖罚管理机制为基础，制定和完善内部岗位质量规范、质量责任及考核办法，促使和激励职工强化质量意识，内部实行经济效益与质量挂钩。3、技术保证措施在工程开工前，必须按分部、分项编写完善的施工组织设计和施工要点。常规分部、分项编写标准施工组织措施和要点，特殊分部、分项要特殊编写施工组织措施和施工工艺及要点。施工组织措施和施工要点必须经单位技术负责人审核，和监理工程师批准后方可执行。加强施工技术管理，以施工组织设计为纲领，以施工工艺设计和施工要点为指导，以三级技术交底、操作规程和工序交接检查为保证，严格各施工工序的控制和管理，对易产生问题或出现通病的部位要加大技术投入和管理力度，严格遵守操作规程及施工工艺流程。水泥混凝土工程必须采用机械集中拌合方式，砂浆一律用砂浆搅拌机拌和，严格计量。按要求配置施工机械和试验检测设备，提高施工机械化水平、质量检测水平和各种设备的应用效率。4、编制《质量计划》规范质量管理根据施工特点及管理要求编制本项目的《质量计划》，进一步分解、落实质量目标，完善质量管理体系，明确项目部各类人员的质量权限和质量责任、分清所属各单位的质量管理界限，确定项目质量管理制度和管理方法。5、建立内部“三检制”和验收把关制度建立班组自检，施工队复检，项目经理部终检的内部“三检制”。施工过程中的检查、检测和验收严格按有关程序进行，实行层层管理、分级验收、总工把关制度。n从管理层到作业层建立一支覆盖所有工作面和作业工序、责任心强、专业素质高、经验丰富的质检队伍。施工过程中，质检员必须坚持在施工现场主持工序交接、完备检测手续，并沟通班组自检、施工队复检和终检上报之间的关系。各工序开工前，必须具备相应试验资料和测量资料，并在规定时间报监理工程师审核。工序完工后，经过内部“三检”后向监理工程师提交验收报告和有关资料，得到批准后，方可进入下道工序。6、搞好质量预防，加强过程控制针对项目特点建立工序质量管理点，对施工重点和难点编制《作业指导书》，逐级落实，层层把关。组织主要管理人员和质检人员经常性地进行工序分析、提高工艺水平和工序能力，把质量隐患消灭在萌芽状态。7、建立例会制度、开展技术培训定期召开质量专题会总结质量管理效果，对质量控制中存在的管理问题和技术问题提出针对性的解决措施，提高质量管理水平。检查、检测人员和特殊工序作业人员必须持证上岗。开工前和施工过程中，针对我员素质构成和工程特点及时对管理人员和作业工人进行施工管理和相差技术培训，灾工程质量提供技术保障。8、严格控制质量、自觉接受监督项目经理部质量检查、检测部门要自觉接受监理工程师的监督指导，严格按标书文件、施工技术规范要求控制质量。9、材料质量控制进场原材料(包括成品或半成品)的质量必须符合规范和标书文件要求，经监理工程师认可后方可进场；使用前进行检验，不合格的材料不得使用。10、机电设备安装工程施工质量保证措施（1）由具有丰富安装经验的专业队伍，组成一支精干高效的专业安装队伍负责本合同范围内所有的机电设备安装。（2）在安装工作开始前，由总工程师组织有关人员制订本合同范围内主要机电设备安装措施计划，并报监理工程师批准。n（3）在安装前，由机械、电气专业的专职质检工程师对准备安装的机电设备进行全面的清点和验收。未经验收的设备不准安装。（4）认真做好机械设备基础埋件的放样、安装、固定等工作，并在安装工程开始前进行一次中间验收，以确保安装位置正确。（5）在安装过程中，专职质检工程师对安装的质量、安装偏差等进行控制、检查和记录。（6）主要设备安装完毕后，先进行空载试验，空载试验合格后才能进行重载试验。只有在所有设备全部通过重载试验后，才能进行联动调试。并作好各项记录。第11章保证施工安全的技术及组织措施11.1安全目标及安全保证体系1、安全目标在整个施工期，杜绝各类重大事故；努力减少一般性事故，具体目标如下：（1）工伤事故：伤亡事故率＜5‰，其中重伤率＜1‰，死亡率＜0.14‰，力争实现零目标；（2）交通事故：百车事故率＜3%，重大百车事故率＜1%；（3）机电事故：直接经济损失率＜0.5‰；（4）火灾事故：直接经济损失率＜1元/人·年。2、安全保证休系在项目经理部成立同时，我部按GB/T28001-2001职业健康安全管理体系认证证书的要求迅速建立健全了安全保证体系。n建立健全安全组保证体系，贯彻国家有关安全生产和劳动保护方面的法律、法规。定期不定期地召开安全生产会议，研究项目安全生产工作，发现问题及时处理解决。逐级签订安全承包合同，使各级明确自己的安全目标，制定好各自的安全规划，达到全员参加，全面管理的目的，充分体现“安全生产、人人有责”。按“安全生产，预防为主”的原则组织施工生产，做到消除事故隐患，实现安全生产之目的。安全保证体系见图11-1。11.2安全管理组织机构（1）成立以项目经理为组长、项目总工程师为副组长的安全领导小组。由专职工程师组成安全管理部具体负责本合同段工程项目的全部安全监察和管理工作，各施工队设专职安全员，各班组设兼职安全员。安全组织机构见图9-2。（2）安全生产领导小组主要负责贯彻执行国家有关安全施工的方针政策、法令、规章制度和上级有关规定，组织和推动施工中的安全工作。（3）专职安全员的职责是认真贯彻执行上级有关安全施工的规定，推动和组织安全工作，在业务上接受上一级安全管理部门的领导。（4）班组兼职安全员协助班组长组织安全活动，进行现场安全检查，组织学习安全规程、制度及上级颁发的有关文件，模范遵章守纪，对违章作业者进行批评教育，指导班组人员正确使用个人防护用品等。n制定安全目标安全保证体系思想体系控制体系组织体系安全意识预防为主施工安全措施控制施工准备安全控制施工机械安全控制施工过程安全控制项目经理部工程技术科安全管理科质量检查科设备物资科综合办公室各施工队安全信息反馈图11-1　安全保证体系框图n11.3安全保证检查程序项目经理部项目经理项目总工各施工队队长各施工队安全员各工种作业人员各班组兼职安全员质量安全科安全保证检查程序见图11-2。11.4安全保证措施1、安全生产管理制度⑴建立安全生产责任制各级领导、各职能部门、管理人员、技术人员及操作人员均认真贯彻执行国家劳动保护政策、法令、法规和上级指示、决议，认真落实安全生产负责制，各级单位第一管理者为本级第一责任人，逐级负责，确保万无一失。做到领导认识到位、管理到位、责任到位。对其职责范围内的安全生产工作负责任。明确规定各职能部门、各级人员在安全管理工作中所承担的职责、任务和权限，形成一个“人人讲安全、事事为安全、时时想安全、处处要安全”的良好施工氛围。n⑵建立持证上岗制度安全员、质量员、试验员等管理人员和特殊工种操作工人佩带胸牌并持证上岗。胸牌贴有本人照片并标明单位、岗位职务、姓名、编号。⑶明确安全生产目标在开工前，明确安全生产总目标，并根据总目标制定分阶段、分项安全目标及相应的安全措施，确保安全目标的实现。⑷建立安全奖惩制度根据规定对安全生产工作做出成绩的单位和个人给予奖励，对于违章施工的单位和个人给予处罚，并追查责任。⑸坚持安全检查制度建立定期检查与不定期抽查相结合的安全检查制度，查安全隐患、查事故苗头，消除不安全因素。通过安全检查增强广大干部职工的安全意识，促进企业对劳动保护和安全生产方针、政策、规章制度的贯彻执行，解决安全生产上存在的问题。①检查组织成立以项目经理为首的安全检查组，建立、健全安全检查制度，有计划、有目的、有整改、有总结、有处理地进行检查。安全管理部每旬组织一次质量检查，每月由总工程师组织一次安全检查，召开一次安全生产总结分析会。施工队每天进行施工安全检查并做好详细记录，提出保持或改进措施，并落实实行。n发现违反安全操作规程时，各级安检人员有权制止，必要时向主管领导提出暂停施工、进行整顿的建议。②检查类型采取定期检查和不定期检查。定期检查：施工队每天进行安全检查，并做好详细记录，提出保持或改进措施，加以落实。项目总工程师和安全监察部每旬组织一次安全检查。项目经理每月组织一次安全检查，召开一次安全生产分析总结会。不定期检查：按照施工生产的不同阶段安排不定期检查，具体为施工准备工作安全检查；季节性安全检查；节假日前后安全检查；专业性安全检查和专职安全人员日常检查进行。③安全检查内容坚持以自查为主，互查为辅，边查边改的原则；主要查思想、查制度、查纪律、查领导、查隐患、查事故处理。结合季节特点，重点查防触电、防坠落、防机械车辆事故、防火、防雷击等措施的落实。④检查方法和手段采取领导和员工相结合，自查和互查相结合，定期和经常性检查相结合，专业和综合检查相结合及对照安全检查表检查等方法和手段进行安全检查。⑹坚持教育培训制度①加强全员安全教育和技术培训考核施工前，按照“技规”、“行规”n等有关施工安全的规定，制定相应的施工安全措施，组织全体施工人员认真学习，并贯彻执行，使项目经理部各级领导和广大职工认识到安全生产的重要性、必要性。懂得安全生产、文明生产的科学知识，牢固树立“安全第一，预防为主”的思想，自觉地遵守各项安全生产法令和规章制度，保证施工生产按计划、有秩序的进行，确保施工安全。②加大安全教育培训的力度加强全员的安全教育和技术培训考核，使各级干部和广大职工认识到安全生产的重要性、必要性，掌握安全生产的科学知识，牢固树立“安全第一，预防为主”的思想，克服麻痹思想，自觉地遵守各项安全生产法令和规章制度，严格执行操作规程。③对各级管理人员的安全生产培训④安全生产的经常性教育在做好对新工人、特种作业人员安全生产教育和各级领导干部、管理干部的安全生产培训的同时，把经常性的安全教育贯穿于生产管理工作的全过程，并根据接受教育对象的不同特点，采取多层次、多渠道、多方式进行。内容包括：安全生产宣传教育；普及安全生产知识宣传教育；适时安全教育。⑺坚持开展群众性的安全管理活动根据实际情况采取不同的形式组建安全管理TQC小组，严格按照PDCA循环的四个阶段（即：计划、实施、检查、处理四个阶段）n八个步骤（调查分析现状，找出问题，分析各种影响因素，找出主要影响因素，针对主要影响因素制定措施；执行措施，检查工作效果，巩固措施、制定标准，将遗留问题转入下一个循环等八个步骤），制定出每旬、每月的活动计划，规定每次活动的时间、内容、目标等，并组织实施，直至达到解决问题的目的。⑻事故申报制度严格执行国务院《关于企业职工伤亡事故和处理》的规定，认真做好意外职工伤亡、施工机具损坏等事故统计、报告、调查和处理工作。所有事故在规定的时间内申报。对事故进行详细调查，并写出事故调查处理报告。2、安全生产技术措施针对工程特点、施工环境、施工方法、劳动组织、作业方法、使用的机械、动力设备、变配电设施、以及各种安全防护设施等制定切实可行的安全施工技术措施。（1）施工安全技术措施必须在开工前编制，并经过审批后实施。（2）经过批准的安全技术措施具有技术法规的作用，在施工中严格执行。（3）安全技术措施中的各种安全设施、防护设置的实施列入施工任务单，责任落实到班组或个人，实行验收制度。（4）技术负责人、安全技术人员经常深入工地检查安全技术措施的实施情况，及时纠正违反安全技术措施的行为、问题。（5）各级安全部门以安全技术措施为依据，以安全法规和各项安全规章制度为准则，经常性地对工地实施情况进行检查，并监督各项安全技术措施的落实。（6）对安全技术措施的执行情况，建立严格的奖惩制度。n3、施工现场及临时工程安全措施（1）施工现场①施工现场以有利于生产、方便职工生活为原则，符合防洪防汛、防火、防雷等安全要求，具备安全生产、文明施工的条件。②施工现场内设置醒目的安全警示标志；防火、防洪、防风及防雷击等安全设施完备，且定期检查，如有损坏，及时修理。③现场运输道路平整、畅通、排水设施良好；特殊、危险地段设醒目的标志，夜间设有照明设施。④施工现场内各种材料分类码放整齐稳固，拆除的模板、钢管及其他废旧物品及时清理，以保持现场的整洁有序。（2）场内交通及水电设施①施工便道与其他机动车道的平交道，应经有关部门批准，并设置路标及防护措施，另外派专人负责指挥。②施工便道在穿越现场区域的高压线等电力通讯地段设置交通标志，大型施工机械及特种车辆通过时设有专人负责指挥。③施工便道平整无坑洼；路面高过自然地面20cm，低洼地段适当加高；面层用碎石铺垫，并派专人维护。④工地施工用水和饮用水在施工前对水质进行化验鉴定，并采取相应的处理和防护措施。饮用水要经过净化，达到现行卫生部的《生活饮用水卫生标准》之规定。⑤工地内合理布置排水沟。排水沟不得妨碍工地内的交通。（3）临时电力及照明线路n①工地内架设的电力及照明线路，其悬吊高度及距工作地点的水平距离按当地电力部门的规定执行。②工地内的电线按标准架设。不得将电线捆在无瓷瓶的钢筋、树木、脚手架上；露天设置的闸刀开关装在专用配电箱里，不得用钢丝或其他金属丝替代保险丝。③生活区室内照明线路用瓷夹固定，电线接头牢固，并用绝缘胶布包扎；保险丝按实际用电负荷量装设。④电工在接近高压线操作时，必须符合安全距离。⑤移动式电动机具设备用橡胶电缆供电，经常注意理顺；跨越道路时，埋入地下或穿管保护。4、施工测量安全措施（1）一般情况下的安全措施①雷雨及大雾天气，不进行野外施工测量。②道路泥泞及爬山时，必须穿防滑鞋。③安置仪器应避开落石、坍塌和其他不安全地区。④测量钉桩时，注意周围行人的安全，不对面使锤。钢钎和其他工具不随意抛掷。（2）特殊情况下的安全措施①测量人员在高压线附近工作时，保持足够的安全距离。②在陡坡及危险地段测量时系好安全带，脚穿软底鞋。5、机械设备安全管理措施n（1）制定机械设备安全运行维护规程，落实岗位责任制，定机、定人、定期维护、保养。（2）操作人员经过相应部门组织的安全技术操作规程培训，考试合格，持有有效上岗证。（3）操作人员上岗前，经身体健康状况检查，有禁忌病症人员不准从事机械操作。（4）机械操作人员经常对机械设备进行维护、保养。机械设备定期送到有关部门进行检验，并购买保险。（5）机械在每次运行前都要经安全检查，严禁带病使用，操作手严禁酒后操作。（6）机械操作人员离开机械设备，按规定将机械平稳停放在安全位置，拉上受动制动装置、熄灭启动装置并取走启动钥匙，将驾驶室锁好。6、行车安全措施（1）车辆运输坚持“三个合理安排”、“五定”的方法。“三个合理安排”，即合理安排运输计划，合理安排车辆，合理安排装卸。“五定”，即定人、定车、定任务、定行车路线、定物资类别。（2）做好司机的安全、管理教育和技术培训工作，加强专业技术培训，定期举办汽车驾驶员和汽车修理工培训。在职司机人员坚持每周一次技术课，认真抓好安全行车和法纪教育，使司机养成遵章守纪、安全行车的好作风，落实安全责任制。做好各种工程车辆的检修与维护、消除事故隐患。（3）坚持“四项车管制度”。n检查制度：坚持日常检查、途中检查、修理保养质量检查、安全检查制度。保养制度：坚持定程保养、换季保养和四化保养制度。修旧利废制度。车场日制度。（4）搞好配件管理，确保正常供应。（5）做好各种工程车辆的检修与维护、消除事故隐患，不使用带病设备。加强现场修理，对机械故障和配件损坏随时进行修理和更换，保证现场的设备完好率。（6）严格执行“三定”保养制度。定人、定位、定项分工保养。合理确定保养周期，突出保养重点。及时清洁三滤（空气滤芯、柴油滤芯、机油滤芯）和燃油油路，发现问题及时修理更换。（7）尽量减少机械设备的接地压力，防止机械沉陷。（8）施工时，指派专人负责各种机械设备安全作业范围监督、检查，杜绝伤人事故的发生。7、电器设备安全操作措施施工现场临时用电编制施工组织设计，按《施工现场临时用电安全技术规范》(JGJ46-88)的要求进行设计、验收和检查，进行安全技术交底，并建立、健全安全用电管理制度，严格落实“防止误触带电体、防止漏电、实行安全电压”三项技术措施。使用高压电器，采取加强外绝缘措施。其他电工产品均满足施工要求。避雷器选用适于本地区的避雷器。低压电器设备有足够的的可靠性及提高分断能力延长触点寿命；空气开关、热继电器注意确定恰当的额定电流值；控制电动设备温升等。n(1)施工用电采用“三相五线”制，按“一机一闸一漏保”防护。(2)变压器设在施工现场边角处，并设围栏；根据用电位置，在主干线电杆上装设分线箱。(3)在施工现场专用中性点直接接地的电力系统中，采用TZ-S接零保护系统，电气设备的外壳与专用保护零线连接。不得在同一供电系统中有的接地，有的接零。(4)工地内的电线按标准架设。施工现场内电线与其所经过的建筑物或工作地点保持安全距离，现场架空线与建筑物水平距离不小于10cm，跨越临时设施时垂直距离不小于2.5m。同时，加大电线的安全系数，施工现场内不架裸线。不得将电线捆在无瓷瓶的钢筋、树木、脚手架上；露d设置的闸刀开关装在专用配电箱里，不得用钢丝或其他金属丝替代保险丝。(5)生活区室内照明线路用瓷夹固定，电线接头牢固，并用绝缘胶布包扎；保险丝按实际用电负荷量装设。使用高温灯具时，与易燃物的距离不得小于1m，一般电灯泡距易燃物品的距离不得小于50cm。(6)电工在接近高压线操作时，必须符合安全距离。(7)移动式电动机具设备用橡胶电缆供电，经常注意理顺；跨越道路时，埋入地下或穿管保护。电器设备的传动轮、转轮、飞轮等外露部位安设防护罩。(8)n各种电动机械设备，均设可靠有效的安全接地和防雷装置，严禁非专业人员操作机电设备。每台电气设备设开关和熔断保险，严禁一闸多机，各种电器设备均要采取接零或接地保护。凡是移动式和手持电动工具均在配电箱内装漏电保护装置。(9)照明线路按标准架设，不准采用一根火线与一根地线的做法，不借用保护接地做照明零线。(10)对从事电焊工作的人员加强安全教育，懂得电焊机两次电压不是安全电压等基本知识。各类电焊机的机壳设有良好的接地保护。电焊钳设有可靠的绝缘，不准使用无绝缘的简易焊钳和绝缘把损坏的焊钳。在狭小场地或金属架上作业时，设绝缘衬垫将焊工与焊件绝缘。(11)施工中若有人触电，不得用手拉触电人，立即切断电源，采取救护措施。(12)变配电室严禁使用易燃的材料修建，建筑结构符合防火、防水、防漏、防盗、防小动物窜入及通风良好的要求。8、卫生防疫措施采取有效的措施，预防流行病的发生。(1)以预防为主，加强宣传教育，使广大职工充分认识到卫生防疫的重要性。(2)保持施工区域和生活区的环境卫生，及时清理垃圾，并运至指定地点进行处理。(3)施工现场和生活区设置足够的临时卫生设施，并定期清扫处理。(4)根据具体情况，配备一定数量的、有急救和现场医疗经验的医务人员。9、安全保卫措施n(1)建立健全安全保卫制度，落实治安、防火管理责任人。(2)施工人员统一佩戴工作卡，做到持证上岗。(3)进入施工现场的人员一律戴安全帽，遵守现场的各项规章制度。(4)建立严格来访制度。(5)经常对工人进行法纪和文明教育，严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。10、通信线路和电力线路安全措施(1)把施工区域内通信线路和电力线路保护工作做为一项重大的安全问题来抓，成立以项目经理为组长的安全领导小组负责此项问题。(2)施工前一定调查清楚线路的位置及埋置深度，地下光缆不明地段一律严禁施工。(3)施工现场无负责人一律不准在通信线路和电力线路附近施工。(4)确实要在线路处动土施工时，在施工前必须上报给业主、监理及上级主管部门一份可行的施工方案。(5)严禁在线路附近修筑临建工程。11、应急处理措施施工中用炸药、油料存在着安全隐患；汛期季节和大风天气要做好安全防范，以免给工程和人身带来伤害；工程施工中电力中断将给工程带来很大影响；因此我单位将采取以下措施对施工中可能出现的危险点和不安全因素进行预防和处理。(1)n由项目经理部有关部室负责人和各工程队队长成立紧急处理领导小组，项目经理任组长，项目副经理和项目总工程师任副组长。紧急处理领导小组办公室设在项目经理部工程技术部。(2)对重点工程项目和工点，在编制实施性施工组织设计时，制定紧急处理具体方案和措施。当现场条件发生变化时，方案和措施随之变化。(3)汛期和大风季节加强安全防卫，成立汛期和防大风紧急处理领导小组，24小时安排人员值班。与当地所气象部门取得联系，随时做好应付恶劣天气的准备。(4)加强对工程材料、设备、施工工器具等必须有充分的储备，做到有备无患。(5)各工程队配备备用发电机，以防突然停电及用电紧张时为施工供电，保证施工的连续性。(6)按照公安部的有关规定，火工产品的采购、运输、加工、保管、使用等工作项目制定一系列规章制度，并接受当地公安部门的监督检查。第12章文明施工措施12.1文明施工的目标n通过我公司在以往工程施工中的实践，充分认识到文明施工在项目管理中的重要作用。一是文明施工改变施工现场面貌，改善职工劳动条件，提高工作效率，使施工队伍始终保持良好的精神状态。二是文明施工不仅可以促质量、保安全，而且能够提高经济效益；文明施工注重规范，各项目施工管理工作严谨，减少了工、料、机无效投入的浪费；文明施工讲究工艺，减少了大量原材料的消耗。三是文明施工可以提高工程项目管理水平，促进企业施工水平提高，增强企业竞争能力，逐步和国际接轨，尽快实现企业管理现代化。12.2文明施工措施1、组织领导(1)成立以主管施工生产的项目副经理为组长的文明施工领导小组。对施工现场的文明施工进行监督、指导、检查，对违反文明施工的行为，有权责令限期整改或停工整顿，甚至处罚。(2)各施工队成立以队长为组长的施工现场文明施工小组，负责各施工区域内施工现场的文明施工管理工作，并结合实际情况制定文明施工管理细则。2、现场管理施工现场管理是施工生产的核心，文明施工直接影响企业的形象。从工程上场伊始，就把文明施工当作一件大事来抓，强化施工现场管理。施工场内的所有物品严格按施工现场平面布置图定位放置，做到图物相吻合。同时根据工程进展，适时地对施工现场进行整理和整顿，或进行必要的调整。n（2）营区管理①在开工前编制好实施性施工组织设计、绘制施工组织网络图、现场总体平面布置图，并做到科学、合理，满足现场施工要求。②主要规章制度及施工总体平面布置图、施工组织网络图、施工进度图等张挂上墙，各种图表标注规范、醒目。主要规章制度包括：施工质量控制制度、施工安全制度、岗位职责、现场管理制度等。③各种公告牌、标志牌内容齐全，式样规范，位置醒目。施工现场主要入口设置简朴规整的大门，门旁设立明显的标牌，如工程概况牌、安全生产牌、文明施工牌、组织网络牌、消防保卫牌、施工总平面图等。水泥混凝土拌合站设置标有混凝土理论配合比、施工配合比、每盘混凝土各种材料用量、外加剂名称及用量、坍落度等内容的公告牌。各类公告牌、标志牌包括施工公告牌、指路标志、减速标志、危险标志、安全标志等。④建立文明施工责任区，划分区域，明确管理人，实行挂牌制，做到现场清洁整齐；食堂卫生符合卫生标准。⑤对各类水泥混凝土拌合场场内地面进行硬化，保证施工现场场地平整，道路坚实畅通，设置相应的安全防护设施和安全标志，周边设排水设施；人行通道的路径避开作业区，设置防护，保证行人安全；基础、管道等施工完后及时回填平整，清除积土。⑥施工现场临时水电派专人管理，不得有长流水、长明灯。⑦n施工现场的临时设施，包括生产、办公、生活用房、仓库、料场以及照明、动力线路等，严格按施工组织设计确定的位置布置、搭设或埋设整齐。⑧施工操作地点和周围保持清洁整齐，做到活完脚下清，工完场地清，丢洒的砂浆、混凝土等生产过程中产生的建筑垃圾及时清运到指定地点，保证施工现场的整齐、干净、卫生。施工现场严禁乱堆垃圾及余物。在适当的地点设置临时堆放点，并定期外运。并且采取遮盖防漏措施，运送途中不得遗撒。⑨针对施工现场情况设置宣传标语和黑板报，并适时更换内容，切实起到表扬先进、促进后进的作用。⑩对施工便道进行维护保养，保证晴雨通车，经常清扫、洒水，防止尘土飞扬，影响当地居民群众的正常生活、生产活动。（2）现场物资管理①现场物资材料供应按计划进场，既保证施工生产使用又避免因进料过多而造成无处堆放。②对进入现场的物资材料应分类堆放整齐有序，部分采取搭盖顶棚或覆盖。③砂浆、混凝土在搅拌、运输、使用过程中，做到不洒、不漏、不剩。④对成品进行严格的保护措施，严禁污染损坏成品。（3）现场机械管理①现场使用的机械设备，按平面布置规划固定定点存放，遵守机械安全规程，经常保持机身及周围环境的清洁；机械的标记、编号明显，安全装置可靠。n②清洗机械排出的污水设有排放措施，不得随地流淌。③在使用的搅拌机、砂浆机等旁设沉淀池，不得将水直接排入沟渠等处。④确保装运建筑材料、土石方、建筑垃圾等的车辆，在行驶途中不污染道路和环境。（4）办公、生活设施①办公室干净、卫生、整齐。职工宿舍做到通风、明亮、保暖、隔热，地面采用水泥砂浆铺地面砖。②职工食堂干净、卫生，锅台、锅灶用瓷砖贴面，食堂工作人员在上岗前到当地防疫部门进行健康检查，在取得健康合格证后上岗，操作时穿戴工作服、帽，食物容器上有生熟标记，餐具经过严格消毒。设施防蝇、防鼠措施，职工饮水桶加盖加锁。③厕所派专人管理，生活垃圾及时处理，有条件的工地设立职工浴室和诊所。（5）建设工地良好的文明氛围①对职工经常性进行文明施工教育，建设一支高素质的职工队伍。②经常性地对职工进行职业理想、职业责任、职业纪律、职业技能为主要内容的职业道德教育，培养职工良好的职业道德。③处理好与当地人民群众的关系，积极参与当地精神文明建设。（6）现场安全、保卫、卫生①n建立健全安全保卫制度，落实治安、防火工作。严格按照公安、消防部门的要求设置防火设施，定期对灭火器等消防设施进行检查，保证防火设施的使用功能。②施工人员统一佩戴工作卡，做到持证上岗。③进入现场施工人员一律戴安全帽，遵守现场的各项规章制度。④经常对工人进行法纪和文明教育，严禁在施工现场打架斗殴及进行黄、赌、毒等非法活动。⑤生活区内根据人员情况，设置厕所及淋浴室。并派人专门负责清洗。⑥项目经理部设卫生所，负责工地员工的医疗保健，作好防病治病，开展医疗卫生宣传。n
