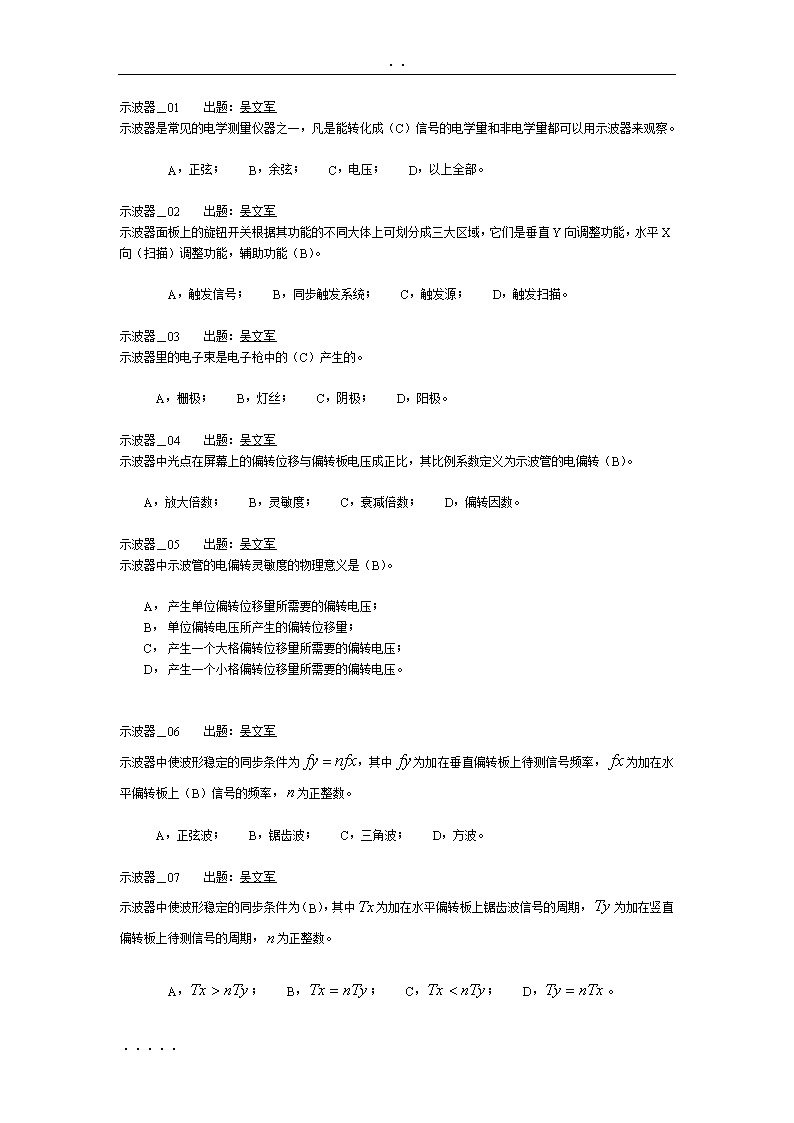

··示波器＿01出题：吴文军示波器是常见的电学测量仪器之一，凡是能转化成（C）信号的电学量和非电学量都可以用示波器来观察。　　　　A，正弦；　　B，余弦；　　C，电压；　　D，以上全部。示波器＿02出题：吴文军示波器面板上的旋钮开关根据其功能的不同大体上可划分成三大区域，它们是垂直Y向调整功能，水平X向（扫描）调整功能，辅助功能（B）。　　　　A，触发信号；　　B，同步触发系统；　　C，触发源；　　D，触发扫描。示波器＿03出题：吴文军示波器里的电子束是电子枪中的（C）产生的。A，栅极；　　B，灯丝；　　C，阴极；　　D，阳极。示波器＿04出题：吴文军示波器中光点在屏幕上的偏转位移与偏转板电压成正比，其比例系数定义为示波管的电偏转（B）。A，放大倍数；　　B，灵敏度；　　C，衰减倍数；　　D，偏转因数。示波器＿05出题：吴文军示波器中示波管的电偏转灵敏度的物理意义是（B）。A，产生单位偏转位移量所需要的偏转电压；B，单位偏转电压所产生的偏转位移量；C，产生一个大格偏转位移量所需要的偏转电压；D，产生一个小格偏转位移量所需要的偏转电压。示波器＿06出题：吴文军示波器中使波形稳定的同步条件为，其中为加在垂直偏转板上待测信号频率，为加在水平偏转板上（B）信号的频率，为正整数。　　　A，正弦波；　　B，锯齿波；　　C，三角波；　　D，方波。示波器＿07出题：吴文军示波器中使波形稳定的同步条件为（B），其中为加在水平偏转板上锯齿波信号的周期，为加在竖直偏转板上待测信号的周期，为正整数。A，；　　B，；　　C，；　　D，。·····\n··示波器＿08出题：吴文军示波器中使波形稳定的同步条件为，其中为加在水平偏转板上锯齿波信号的周期，为加在竖直偏转板上待测信号的周期，为正整数。若待测信号频率为2000Hz，锯齿波信号频率为400Hz，则我们能在屏幕上看到（C）个周期的稳定波形。A，1；　　B，4；　　C，5；　　D，2。示波器＿09出题：吴文军示波器用“同步”或“触发扫描”的方法来稳定波形。其中“触发扫描”是使用　　来控制　　的产生。答：（B）。A，扫描电压，被测信号；　　B，被测信号，扫描电压；　　C，正弦信号，扫描电压；A，扫描电压，正弦信号。示波器＿10出题：吴文军示波器的垂直偏转板电路有两条支路：一条用于输入机外待测电压信号，另一条用于校准仪器或观察机内（B）信号之用。A，正弦；　　B，方波；　　C，扫描；　　D，锯齿波。示波器＿11出题：吴文军COS5020G示波器内的校准信号为一方波信号，其频率和电压为（B）。A，1KHz，1V；B,1KHz，2V；　　C，100Hz,2V；　　　D，100Hz，2V。示波器＿12出题：吴文军COS5020G示波器使用前需先进行定标。所谓定标是指（A）。A，定出屏幕Y方向上一大格代表多大电压，X方向上一大格代表多少时间；B，定出屏幕Y方向上一小格代表多大电压，X方向上一小格代表多少时间；C，定出屏幕Y方向上一大格代表多少时间，X方向上一大格代表多大电压；D，定出屏幕Y方向上一小格代表多少时间，X方向上一小格代表多大电压。示波器＿13出题：吴文军COS5020G示波器使用前需先进行定标。定标是为了检查（D）旋钮是否错位。A，CH1的VOLTS/DIV；　　B，CH2的VOLTS/DIV；　　C，TIME/DIV；　　D，以上全部。示波器＿14出题：吴文军现对COS5020G示波器CH1通道VOLTS/DIV旋钮的“1V”挡位进行校准。接入方波校准信号后，CH1的VOLTS/DIV旋钮置“1V”，调节（A），使方波在Y向上占两大格。A，CH1微调；　　B，CH2微调；　　C，CH1的VOLTS/DIV；　　D，CH2的VOLTS/DIV。·····\n··示波器＿15出题：吴文军对COS5020G示波器的TIME/DIV旋钮进行校准，需先按下（A），再调节“水平微调”进行校准。A，扫描非校准；　　B，水平×10；　　C，断续；　　D，锁定。示波器＿16出题：吴文军COS5020G示波器面板上的“扫描非校准”按钮弹出时，（A）被校准到面板指示值。A，TIME/DIV；　　B，CH1的VOLTS/DIV；　　C，CH2的VOLTS/DIV；　　D，以上全部。示波器＿17出题：吴文军COS5020G示波器上信号的双踪显示有两种工作模式，这两种模式的切换是靠按键（A）来实现的。A，断续；　　B，水平×10；　　C，X－Y；　　D，锁定。示波器＿18出题：吴文军当COS5020G示波器处于“X－Y”工作模式时，加在水平偏转板上的信号来自于（A）。A，CH1（X）；　　B，CH2（Y）；　　C，机内扫描信号；　　D，机内校准信号。示波器＿19出题：吴文军当COS5020G示波器屏幕上的波形接近稳定时，再调节（A）旋钮，很可能将波形稳定下来。A，电平；　　　B，TIME/DIV；　　C，CH1的VOLTS/DIV；　　D，CH2的VOLTS/DIV。示波器＿20出题：吴文军设示波器电子枪中的电极从左至右依次为阴极、栅极、第一阳极、第二阳极，分别为栅极、第一阳极、第二阳极对阴极的电势差，则（B），其中为电子逸出电子枪的速度大小，m为电子质量，e为电子电荷。A，；　　B，；　　C，；D，。示波器＿21出题：吴文军设COS5020G示波器的TIME/DIV的示值为0.1μs，若按下“水平×10”按钮，则扫描时间因数为（C）。A，0.1μs；　　B，1μs；　　C，10ns；　　D，1ns。示波器＿22出题：吴文军·····\n··COS5020G示波器能观察的最大输入电压为（A）。A，400；　　B，220；　　　C，380；　　D，100。示波器＿23出题：吴文军从COS5020G示波器的CH1通道输入一个正旋信号，调整示波器在显示屏上出现一条稳定的正弦曲线，这时将CH1的VOLTS/DIV旋钮从1V改变至2V，正弦曲线的变化情况为（D）。A，信号频率保持不变，电压幅值增加；B，信号频率保持不变，电压幅值降低；C，信号频率、幅值保持不变，正旋曲线纵向拉长；D，信号频率、幅值保持不变，正旋曲线纵向缩短。示波器＿24出题：吴文军从COS5020G示波器的CH1通道输入一个正旋信号，显示屏上出现的却是一条水平直线。这时可能没有调好的旋钮是（A）。A，CH1的接地；　　B，CH2的接地；C，TIME/DIV；　　D，CH1微调。示波器＿25出题：吴文军用COS5020G示波器的CH2通道测量一待测正弦信号的电压，正式测量前（A）。A，CH1微调至校准；　　B，CH2微调至校准；C，水平微调至校准；　　D，调整CH1的VOLTS/DIV。示波器＿26出题：吴文军GXJY－SC2000－3函数信号发生器共有三路信号输出，其中的参考频率信号输出端口输出的信号为固定（A）Hz的正旋信号。A，100Hz；　　B，1KHz；　　C，2KHz；　　D，200Hz。示波器＿27出题：吴文军用GXJY－SC2000－3函数信号发生器的两路信号输出来合成李萨如图形，要想得到稳定的李萨如图形，（A）。A，参数窗口显示频率，先按“设置”，再按“频率比”；B，参数窗口显示频率，先按“频率比”，再按“设置”；C，参数窗口显示相位，先按“频率比”，再按“设置”；D，参数窗口显示相位，先按“设置”，再按“频率比”。示波器＿28出题：吴文军满足一定条件的二正弦信号可在示波器上合成出李萨如图形，李萨如图形的形状不仅与二信号的频率比有关，还与二信号的（B）有关。·····\n··A，相位差；　　B，初相位差；　　C，幅值差；　　D，幅值比。　示波器＿29出题：吴文军使用示波器时，应该做到（D）。　　A，调节旋钮开关，用力要轻；　　B，调节旋钮，转动要慢；　　C，屏上光点亮度适中，示波器暂时不用，应将亮度调至最小；　　D，以上全部。示波器＿30出题：吴文军COS5020G示波器屏幕刻度的最小分度值为0.2大格，某次用该种示波器读波形在屏幕的Y向所占的格子数，刚好4个大格，考虑到数字的有效位数，应记成（C）大格。A，4；　　B，　4.0；　　C，4.00。示波器＿31出题：物理实验中心要改变COS5020G示波器内扫描信号的频率，应操作示波器面板上（B）。A，CH1通道的VOLTS/DIV旋钮；B，TIME/DIV旋钮；C，CH2通道的VOLTS/DIV旋钮；D，无法调节。示波器＿32出题：物理实验中心从COS5020G示波器的CH1通道输入一个正弦信号，显示屏上出现的却是一条水平直线。这时可能没有调好的旋钮是（C）。A，CH1通道的TIME/DIV旋钮；B，CH2通道的TIME/DIV旋钮；C，CH1通道的VOLTS/DIV旋钮；D，CH2通道的VOLTS/DIV旋钮。示波器＿33出题：物理实验中心要利用COS5020G示波器合成李萨如图形，应该（D）。A，触发源选择“外部”，同时Y方式置于“双踪位置”；B，触发源选择“外部”，同时Y方式置于“相加位置”；C，按下X-Y按键，同时Y方式置于“CH1位置”；D，按下X-Y按键，同时Y方式置于“CH2位置”。示波器＿34出题：物理实验中心COS5020G示波器合成的李萨如图形如下图所示。已知水平通道正弦信号的频率为，那么垂直通道正弦信号的周期为（C）。A，0.5ms；B，0.6667ms；C，2ms；D，3ms。·····\n··示波器＿35出题：物理实验中心示波器内的扫描信号是（B）。A，周期信号；B，锯齿波；C，正弦波；D，三角波。示波器＿36出题：物理实验中心从COS5020G示波器的CH1通道输入一个正弦信号，调整示波器在显示屏上出现一条稳定的正弦曲线。这时将TIME/DIV旋钮从1ms改变至2ms，正弦曲线的变化情况为（D）。A，电压幅值保持不变，正弦曲线的频率增高；B，电压幅值保持不变，正弦曲线的频率降低；C，电压幅值保持不变，正弦曲线周期数目增加；D，电压幅值保持不变，正弦曲线周期数目减少。示波器＿37出题：物理实验中心COS5020G示波器显示某通道的正弦信号波形如下图所示，这时该通道的VOLTS/DIV旋钮位于“0.5V”位置，TIME/DIV旋钮位于“0.5ms”位置。该正弦信号的幅值与频率分别为（B）。A，1V，1000Hz；B，1V，500Hz；C，2V，1000Hz；D，2V，500Hz。示波器＿38出题：物理实验中心COS5020G示波器合成的李萨如图形如下图所示。已知水平通道正弦信号的频率为，那么垂直通道正弦信号的频率为（D）。A，33.33Hz；B，50Hz；C，150Hz；D，300Hz。示波器＿39出题：物理实验中心示波器内锯齿波发生器的作用是（B）。·····\n··A，产生锯齿波，供观察和测量波形；B，提供一个扫描信号，用来表达时间信息；C，可接至示波管内水平偏转板，以合成李萨如图形；D，是示波器的一个信号源。示波器＿40出题：物理实验中心要利用COS5020G示波器合成李萨如图形，应该（D）。A，触发源选择“外部”，同时Y方式置于“双踪位置”；B，触发源选择“外部”，同时Y方式置于“相加位置”；C，按下X-Y按键，同时Y方式置于“CH1位置”；D，按下X-Y按键，同时Y方式置于“CH2位置”。以下为预习题示波器＿41出题：吴文军如果COS5020G示波器的VOLTS/DIV或TIME/DIV旋钮与读数错位，可将该旋钮顺时针（或反时针）就近转到转不动的位置，此时旋钮对应最边缘的示值，然后依次数回来，即可进行校验。此作法是否正确？答：（A）。A，正确；　　　　B，不正确。示波器＿42出题：吴文军Y方式选择开关的作用是什么？答：（A）。A，选择垂直系统的工作方式；B，选择输入信号与垂直放大器的偶合方式；C，选择是否采用X－Y工作模式；　　D，选择是否显示李萨如图形。示波器＿43出题：吴文军COS5020G示波器的Y方式选在双踪挡位时，能否同时调出CH1和CH2的波形？　答：（A）。　　　　A，能；　　　B，不能。示波器＿44出题：吴文军COS5020G示波器的Y方式选在双踪挡位时，能同时调出CH1和CH2的波形。此时调整CH2的垂直位移旋钮，屏上哪个波形上下移动，则该波形来自CH2通道。该做法是否正确？　　答：（A）。A，正确；　　　B，不正确。示波器＿45出题：吴文军实验中的示波器要调整到李萨如图工作状态，即要求同时满足：Y方式选在CH2挡位，触发源选在CH1处，并按下X－Y按钮。这样的做法是否正确？　　答：（A）。·····\n··A，正确；　　　B，不正确。示波器＿46出题：吴文军实验中示波器的触发源选在CH1处或CH2处或按下交替触发按钮，其作用是（D）。A，触发源选在CH1，CH1的输入信号作为触发信号，去触发扫描信号，稳定CH1的波形；B，触发源选在CH2，CH2的输入信号作为触发信号，去触发扫描信号，稳定CH2的波形；C，触发源选在交替触发＋CH1或CH2，CH1、CH2的输入信号交替作为触发信号，去触发扫描信号，稳定CH1、CH2的波形。D，以上全部。示波器＿47出题：吴文军实验中示波器的触发源选在CH1处，去观察CH2通道的信号，屏幕上的图形会稳定吗？　答：（B）。A，会稳定；　　B，不会稳定。示波器＿48出题：吴文军实验中示波器的触发源选在CH1处，去观察CH2通道的信号，屏幕上的图形不会稳定。其原因是：触发信号来自于CH1，由此触发产生的扫描信号与CH2通道的信号不能保持同步关系。这种说法（A）。A，正确；　　　B，不正确。示波器＿49出题：吴文军实验中示波器Y方式选在双踪挡位时，按下X－Y按钮，屏幕上会出现一（B）和一直线。A，正旋波形；　　B，李萨如图形；　　C，方波。示波器＿50出题：吴文军实验中COS5020G示波器Y方式选在双踪挡位时，按下示波器X－Y按钮，屏幕上会出现一李萨如图形和一直线。直线出现的原因是：Y方式选在双踪，则CH1、CH2的信号交替（或断续）加在示波器的垂直偏转板上；而按下X－Y按钮，CH1(X)的信号又加到水平偏转板上，这样CH1的信号同时加到X、Y偏转板上，合成后成为一频率比为1：1，初相位差为0的李萨如图形，即直线。这种解释（A）。A，正确；　　　B，不正确。示波器＿51出题：吴文军如果打开VOLTS/DIV旋钮下的微调开关，此时通过屏幕来测量电压会准吗？答：（B）。A，准；　　　B，不准。示波器＿52出题：吴文军如果打开TIME/DIV旋钮下的微调开关，此时通过屏幕来测量信号频率会准吗？　答：（C）。·····\n··　　A，不准；　　B，准；　　C，扫描非校准弹出，准；　　D，扫描非校准弹出，不准。·····
