【精品】CAD室内设计实训指导书 27页

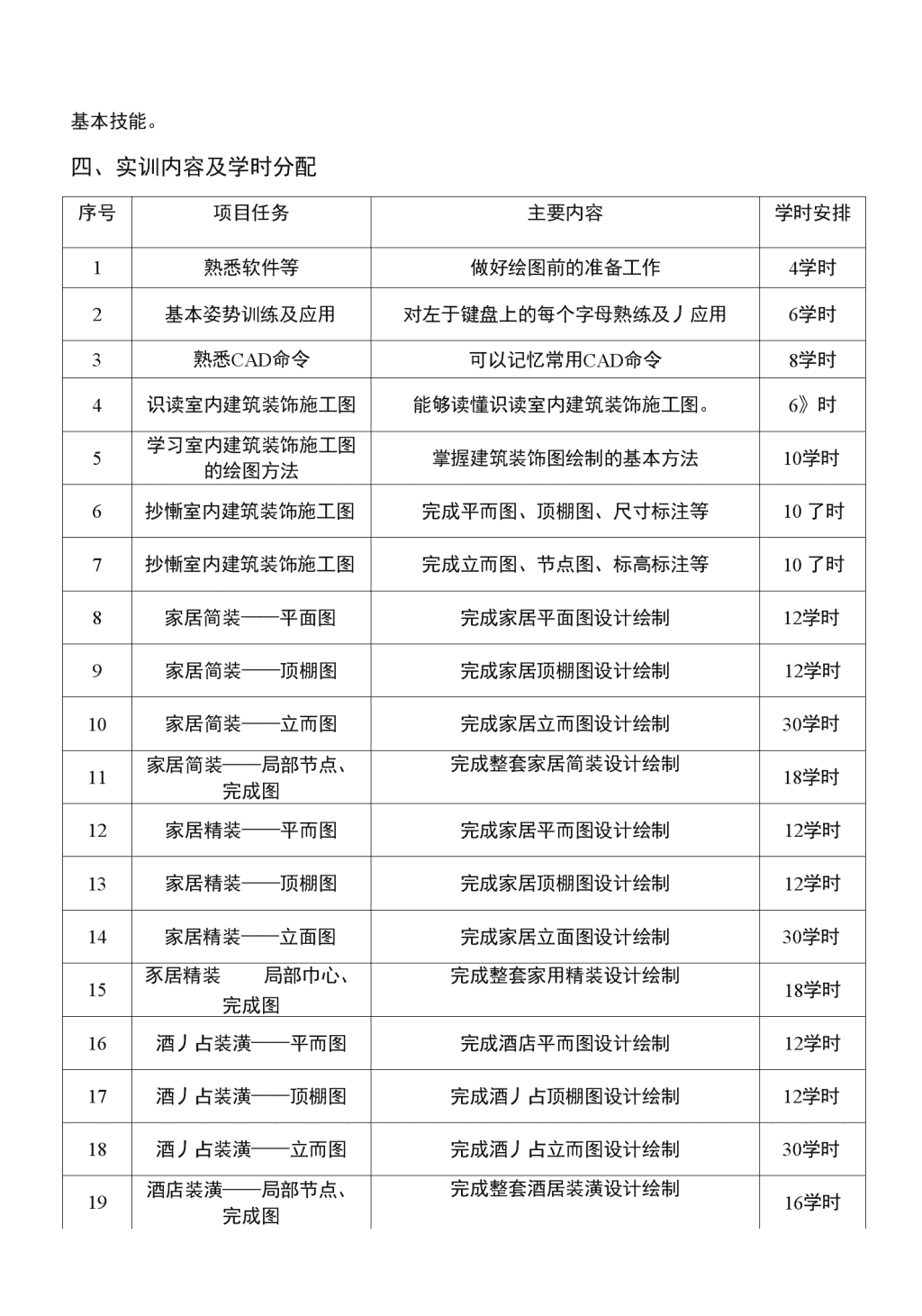

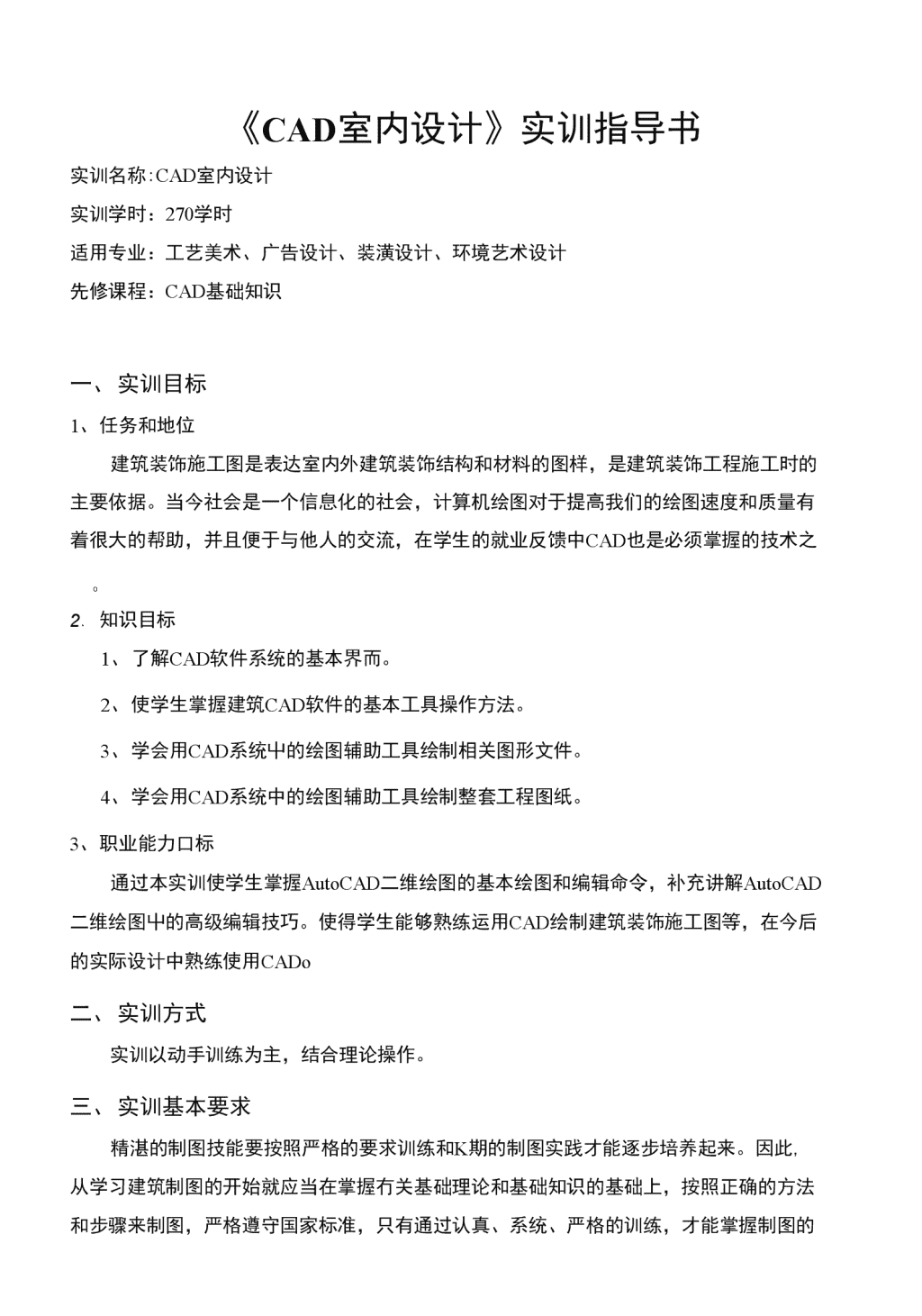

■■■—■福逢理工#股fuTj面匸LlPbs^XUEx^o《CAD室内设计》实训指导书学年第学期班级:姓名:时间:地占・flK•指导老师:福建理工学校商贸专业科n《CAD室内设计》实训指导书实训名称:CAD室内设计实训学时：270学时适用专业：工艺美术、广告设计、装潢设计、环境艺术设计先修课程：CAD基础知识一、实训目标1、任务和地位建筑装饰施工图是表达室内外建筑装饰结构和材料的图样，是建筑装饰工程施工时的主要依据。当今社会是一个信息化的社会，计算机绘图对于提高我们的绘图速度和质量有着很大的帮助，并且便于与他人的交流，在学生的就业反馈中CAD也是必须掌握的技术之O2、知识目标1、了解CAD软件系统的基本界而。2、使学生掌握建筑CAD软件的基本工具操作方法。3、学会用CAD系统屮的绘图辅助工具绘制相关图形文件。4、学会用CAD系统中的绘图辅助工具绘制整套工程图纸。3、职业能力口标通过本实训使学生掌握AutoCAD二维绘图的基本绘图和编辑命令，补充讲解AutoCAD二维绘图屮的高级编辑技巧。使得学生能够熟练运用CAD绘制建筑装饰施工图等，在今后的实际设计中熟练使用CADo二、实训方式实训以动手训练为主，结合理论操作。三、实训基本要求精湛的制图技能要按照严格的要求训练和K期的制图实践才能逐步培养起来。因此,从学习建筑制图的开始就应当在掌握冇关基础理论和基础知识的基础上，按照正确的方法和步骤来制图，严格遵守国家标准，只有通过认真、系统、严格的训练，才能掌握制图的n基本技能。四、实训内容及学时分配序号项目任务主要内容学时安排1熟悉软件等做好绘图前的准备工作4学时2基本姿势训练及应用对左于键盘上的每个字母熟练及丿应用6学时3熟悉CAD命令可以记忆常用CAD命令8学时4识读室内建筑装饰施工图能够读懂识读室内建筑装饰施工图。6》时5学习室内建筑装饰施工图的绘图方法掌握建筑装饰图绘制的基本方法10学时6抄慚室内建筑装饰施工图完成平而图、顶棚图、尺寸标注等10了时7抄慚室内建筑装饰施工图完成立而图、节点图、标高标注等10了时8家居简装——平面图完成家居平面图设计绘制12学时9家居简装——顶棚图完成家居顶棚图设计绘制12学时10家居简装——立而图完成家居立而图设计绘制30学时11家居简装——局部节点、完成图完成整套家居简装设计绘制18学时12家居精装——平而图完成家居平而图设计绘制12学时13家居精装——顶棚图完成家居顶棚图设计绘制12学时14家居精装——立面图完成家居立面图设计绘制30学时15豕居精装局部巾心、完成图完成整套家用精装设计绘制18学时16酒丿占装潢——平而图完成酒店平而图设计绘制12学时17酒丿占装潢——顶棚图完成酒丿占顶棚图设计绘制12学时18酒丿占装潢——立而图完成酒丿占立而图设计绘制30学时19酒店装潢——局部节点、完成图完成整套酒居装潢设计绘制16学时n20整理实训图纸与考查图纸完成与操作技巧考评2学时合计270学时五、实训组织过程1.实训任务必须独立完成。2.实训过程应严格遵循冇关的训练方法打好基础，否则可能会养成不正确的姿势和习惯。3.实训询要做好准备，随着实训进度阅读参考书及教材的冇关章节。4.每一项工作完成后，要及吋整理心得体会。成果应妥善保存，不得丢失、或被人抄袭。5.电脑机房内的座位同定，选好座位Z后最好不要轻易更换。6.绘图文件可以保存在机房电脑硬盘（C:盘除外）内。六、实训设备与环境实训室名称主要技术参数主要配置及数量主要用途实训机房投影仪1台计算机45台《Photoshop》、《CorelDRAW》、《CAD室内设计》、《3DMAX》专业必修课程的模块实训校企合作项目制作实训基地七、实训准备材料绘图时计算机、教材、多媒体设备等。1、计算机：每位学生配备一台2、教学多媒体系统：教学示范3、教林熟悉CAD的图纸与快捷键八、实训报告和成果要求1、实训报告主要内容：实训吋间、地点、单位、实训过程概述、实训内容、实训收获和重要心得体会等。n2、成果要求：1、实训作业图纸装订成图纸集，名称：CAD室内设计实训图纸集，所绘制的图纸，要求采用A3纸打印，并加画图框，写明学生姓名、学号及指导教师姓名。2、在上交图纸集后，按教师要求上交电子图纸集。九、实训考核标准项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100十、实训安全注意事项1、遵守实习实训纪律和实习实训单位的安全管理和操作规程等制度。2、注重人身、财产安全，管好自身财物。3、遵守实习实训作息制度和规定，因病、事不能参加实习，认真履行请假手续（不请假擅自离开实习实训地点按旷课处理）。4、遇到危险有自救自护意识及能力，冷静应对各种突发事件。5、违反实习实训纪律造成恶劣影响或严重后果者，按有关规定处理。十一、实训参考资料《AUTOCAD2010——室内装饰装潢制图》史宇宏、史小虎、陈玉蓉科学出版社n项目任务一：熟悉软件一、实训项目目标了解AUTOCAD软件二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、熟悉CAD软件基础。2、了解该软件的工作界而和各种绘图工具。四、实训项目内容步骤1、打开CAD软件。2、建立一个坐标点为（0,0）的用户坐标系。3、利用捕捉方式绘制以直线为构成单位的风向标。4、绘制一长为100mm的水平直线。5、设定绘图界限为A3图纸幅面大小。6、设定栅格大小X=20,Y=20并打开与栅格等距网点捕捉。7、利用网点捕捉绘制直角边长为100mm的等腰直角三角形。8、绘制方向不同的长度为100mm水平直线和垂直线。9、绘制长度和宽度都为100mm的矩形。五、实训项目重难点重点：掌握利用多种坐标输入法绘制长为100mm的直线。难点：了解各种绘图工具。六、实训项目考核评价项口实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项1、启动计算机吋要按照要求正确启动，注意电源开关别触摸。2、在使用前首先设定单位、精确度、角度方向等。n3、在建立图像文件后，每做一段时间要进行文件保存。以免发生以外时文件不会丢失。n一、实训项目目标1、掌握常见的绘图命令的执行及参数设置。2、掌握常见的绘图命令的作用及具休的应用范围3、熟悉左手键盘操作，对左手键盘上的每个字母熟练。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、运用直线类命令绘制墙体、窗、辅助线以及其他建筑部位的轮懒线等。2、运用曲线类命令绘制飘窗、门、建筑曲线轮廓线、各类家具等。3、运用填充类命令绘制各类建材图例、阳台局部等。四、实训项目内容步骤1、打开CAD软件。2、打开绘图工具栏和目标捕捉工具栏。3、绘制马桶、浴缸、沙发、双人床等家具、洁具五、实训项目重难点重点：目标捕捉工具栏的应用。难点：绘图工具栏的应用。六、实训项目考核评价项H实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。2、充分利用口标捕捉。3、在建立图像文件后，每做一段时间要进行文件保存。以免发生以外时文件不会丢失。n一、实训项目目标掌握常用CAD命令绘图二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、掌握常见的绘图命令的作用及具体的应用范围。2、掌握常见的绘图命令的快捷键操作四、实训项目内容步骤1、打开CAD软件。2、打开绘图工具栏和口标捕捉工具栏。3、学习用直线命令绘制墙线轮廓4、学习用矩形命令并绘制门、窗线。5、学习圆弧命令并绘制开门线并给圆弧窗加上边线。6、学习圆命令并结合其他命令绘制家具图例。7、学习填充命令的使用。8、绘制一房一厅单位，总尺寸长8000mm,宽6000mmo五、实训项目重难点重点：目标捕捉工具栏的应用及快捷操作。难点：绘图工具栏的应用及快捷操作。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项1、矩形的绘制一定要使用相对坐标来定义。2、充分利用目标捕捉。n3、根据图形已知条件的不同使用不同的画弧方式。4、填充比例的使用和被填充对象的封闭性。一、实训项目目标学会识读室内建筑装饰施工图。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、掌握建筑立面图绘制的规律及在绘图前的宏观分析与准备。2、识读常见的绘图、编辑命令绘制的建筑装饰施工图。3、识读装饰施工图中尺寸、文本标注样式的最佳设置。4、识读装饰立面图中常见标注命令的执行、编辑。5、识读文木标注命令的执行、编辑。四、实训项目内容步骤1、打开建筑装饰施工图。2、打开常用绘图、编辑、标注、捕捉命令工具栏。3、对典型的建筑平面图、立面图、剖面图、祥图（大样图）进行宏观的分析。4、按制图标准设置相应数量的图层。5、按图层识别典型的建筑平面图、立面图、剖面图、祥图（大样图）。五、实训项目重难点重点：识读装饰施工图。难点：了解装饰施工图的细节。六、实训项目考核评价项H实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100n七、实训项目注意事项1、启动计算机时要按照要求正确启动，注意电源开关别触摸。2、标注样式屮图层必须按要求去设置3、在建立图像文件后，每做一段时间要进行文件保存。以免发生以外时文件不会丢失。一、实训项目目标掌握建筑装饰施工图的绘图方法。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、掌握装饰施工图绘制的规律及在绘图询的宏观分析与准备。2、掌握运用常见的绘图、编辑命令绘制典型的装饰施工图。3、掌握装饰施工图中尺寸、文本标注样式的最佳设置。4、掌握装饰施工图屮常见标注命令的执行、编辑。四、实训项目内容步骤1、打开CAD软件，常用的绘图、编辑、标注、捕捉命令工具栏。2、设置单位、尺寸精度、角度方向等绘图环境。3、对典型的建筑平面图、立面图、剖面图、祥图（大样图）进行宏观的分析。4、按制图标准设置相应数量的图层。5、按图层绘制典型的建筑平面图、立面图、剖面图、祥图（大样图）。五、实训项目重难点重点：掌握装饰施工图绘制的规律。难点：装饰施工图的绘制步骤与技巧。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务n所占分值1030203010总分100七、实训项目注意事项1、启动计算机吋耍按照耍求正确启动，注意电源开关别触摸。2、图层的属性要符合制图的标准，按1：1的比例绘制。3、在建立图像文件后，每做一段时间要进行文件保存。以免发生以外时文件不会丢失。一、实训项目目标抄画装饰施工图，完成平面图、顶棚图、尺寸标注等。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、掌握装饰施工图绘制的规律及在绘图前的宏观分析与准备。2、掌握运用常见的绘图、编辑命令绘制典型的装饰施工图。3、掌握装饰施工图中尺寸、文本标注样式的最佳设置，以及常见标注命令的执行、编辑。四、实训项目内容步骤1、打开CAD软件。2、打开常用绘图、编辑、标注、捕捉命令工具栏。3、设置单位、尺寸精度、角度方向等绘图环境。4、对典型的装饰施工图进行宏观的分析。5、按制图标准设置相应数量的图层。6、绘制典型的装饰施工图。五、实训项目重难点重点：装饰施工图中常用的绘图、编辑命令。难点：装饰施工图的绘制步骤与技巧。n六、实训项目考核评价项FI实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项1、绘制出平面图的轴线后立刻加上尺寸标注以较对距离的输入是否出错2、多余的轴线可以不用剪掉。3、使用1：1的比例绘制图形。一、实训项目目标抄画装饰施工图，完成立面图、节点图、标高标注等。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、掌握装饰施工图绘制的规律及在绘图前的宏观分析与准备。2、掌握运用常见的绘图、编辑命令绘制典型的装饰施工图。3、掌握装饰施工图屮尺寸、文木标注样式的最佳设置，以及常见标注命令的执行、编辑。四、实训项目内容步骤1、打开CAD软件。2、打开常用绘图、编辑、标注、捕捉命令工具栏。3、设置单位、尺寸精度、角度方向等绘图环境。4、对典型的装饰施工图进行宏观的分析。5、按制图标准设置相应数量的图层。6、绘制典型的装饰施工图。五、实训项目重难点重点：装饰施工图中常用的绘图、编辑命令。n难点：装饰施工图的绘制步骤与技巧。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项1、绘制出平面图的轴线后立刻加上尺寸标注以较对距离的输入是否出错2、多余的轴线可以不用剪掉。3、使用1：1的比例绘制图形。一、实训项目目标掌握家居简装一一平面图的表现二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求能熟练掌握建筑装饰平面图的绘制方法和技巧，设计出合适的空间与布局。四、实训项目内容步骤1、画出墙柱与定位轴线、房间布局与名称、门窗位置及编号、门的开启方向等。2、画出室内楼（地）面标高。3、画出室内固定家具、活动家具、家用电器等的位置。4、画出装饰陈设、绿化美化等位置及图例符号。5、画出室内立而图的内视投影符号（按顺时针从上至下在圆圈屮编号）。6、室内现场制作家具的定形、定位尺寸。7、房屋外围尺寸及轴线编号等。8、索引符号、图名及必要的说明等。五、实训项目重难点重点：平面图的绘图技巧。n难点：整体的设计与协调。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项根据家居的具体要求，确定图样的数量与安排。一、实训项目目标掌握顶棚平面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内顶棚的造型、尺寸、做法和说明。2、室内顶棚灯具符号及具体位置。3、室内各种顶棚的完成面标高（按每一层楼地面为零点标注顶棚装饰面标高）。4、与顶棚和接的家具、设备的位置及尺寸、窗帘及窗帘盒等。5、空调送风口盒和自动报警器的位置。索引符号、图名、比例及必耍的文字说明。四、实训项目内容步骤天花的装修分为悬吊式和直接式，顶棚平面图是以镜像投影法画出反映顶棚平面形状、灯具位置、材料选用、尺寸标高及构造做法等内容的水平镜而投影图，常用的比例为1：50和1：100o1、绘制顶棚平面图的建筑图，要求门只画边线不画开启线。2、顶棚外轮丿郭用屮实线绘制。3、画出顶棚造型、表面局部起伏变化情况，变化深度范围可以用标高标注。4、绘制送风口、回风口位置，灯的位置及其间距。n五、实训项目重难点重点：掌握顶棚平面图的产生过程及内容。难点：顶棚平面图绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项顶棚的功能综合性较强，除装饰作用外，还有照明、音响、空调、防火等功能。一、实训项目目标掌握室内装饰立面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内装饰立面图图形表达。2、室内装饰立而图的比例与线型。3、标出室内空间竖向尺寸及横向尺寸4、室内装饰立面图的材料标注与索引符号。四、实训项目内容步骤1＞选定图幅，确定比例.2、画出立面轮廓线及主要分隔线.3、画出门窗，家具及立面造型线.4、加深图线,标注尺寸等.5、标注图名、比例、插入图框标题栏等等。五、实训项目重难点重点：掌握室内立面面图的产生过程及内容。n难点：室内立而图绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项立面图需要表达的某一局部，采用适当的方式,用较大的比例画出。一、实训项目目标掌握室内装饰节点、完成图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、按合适的比例绘制.2、画出详细构造.3、画出连接方式，标明制作工艺.4、节点详图的画法与室内平，立面图画法相同.四、实训项目内容步骤1、反映各面本身的详细结构,材料及构件间的连接关系.2、反映各面的相互衔接方式.3、反映室内配件设施的安装，固定方式.4、标注必要的尺寸.五、实训项目重难点重点：掌握室内装饰节点、完成图的产生过程及内容。难点：室内装饰节点、完成图的绘制。n六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项整套图纸的概括说明及设计原理的阐述。一、实训项目目标掌握家居精装一一平面图的表现二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求能熟练掌握建筑装饰平面图的绘制方法和技巧，设计出合适的空间与布局。四、实训项目内容步骤1、画出墙柱与定位轴线、房间布局与名称、门窗位置及编号、门的开启方向等。2、画出室内楼（地）面标高。3、画出室内固定家具、活动家具、家用电器等的位置。4、画出装饰陈设、绿化美化等位置及图例符号。5、画出室内立而图的内视投影符号（按顺时针从上至下在圆圈屮编号）。6、室内现场制作家具的定形、定位尺寸。7、房屋外围尺寸及轴线编号等。8、索引符号、图名及必要的说明等。五、实训项目重难点重点：平面图的绘图技巧。难点：整体的设计与协调。n六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项根据家居的具体要求，确定图样的数量与安排。一、实训项目目标掌握顶棚平面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内顶棚的造型、尺寸、做法和说明。2、室内顶棚灯具符号及具体位置。3、室内各种顶棚的完成面标高（按每一层楼地面为零点标注顶棚装饰面标高）。4、与顶棚和接的家具、设备的位置及尺寸、窗帘及窗帘盒等。5、空调送风口盒和自动报警器的位置。索引符号、图名、比例及必耍的文字说明。四、实训项目内容步骤天花的装修分为悬吊式和直接式，顶棚平面图是以镜像投影法画出反映顶棚平面形状、灯具位置、材料选用、尺寸标高及构造做法等内容的水平镜而投影图，常用的比例为1：50和1：100o1、绘制顶棚平面图的建筑图，要求门只画边线不画开启线。2、顶棚外轮丿郭用屮实线绘制。3、画出顶棚造型、表面局部起伏变化情况，变化深度范围可以用标高标注。4、绘制送风口、回风口位置，灯的位置及其间距。五、实训项目重难点重点：掌握顶棚平面图的产生过程及内容。n难点：顶棚平面图绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项顶棚的功能综合性较强，除装饰作用外，还有照明、音响、空调、防火等功能。一、实训项目目标掌握室内装饰立面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内装饰立面图图形表达。2、室内装饰立而图的比例与线型。3、标出室内空间竖向尺寸及横向尺寸4、室内装饰立面图的材料标注与索引符号。四、实训项目内容步骤1＞选定图幅，确定比例.2、画出立面轮廓线及主要分隔线.3、画出门窗，家具及立面造型线.4、加深图线,标注尺寸等.5、标注图名、比例、插入图框标题栏等等。五、实训项目重难点重点：掌握室内立面面图的产生过程及内容。难点：室内立而图绘制。n六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项立面图需要表达的某一局部，采用适当的方式,用较大的比例画出。一、实训项目目标掌握室内装饰节点、完成图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、按合适的比例绘制.2、画出详细构造.3、画出连接方式，标明制作工艺.4、节点详图的画法与室内平，立面图画法相同.四、实训项目内容步骤1、反映各面本身的详细结构,材料及构件间的连接关系.2、反映各面的相互衔接方式.3、反映室内配件设施的安装，固定方式.4、标注必要的尺寸.五、实训项目重难点重点：掌握室内装饰节点、完成图的产生过程及内容。难点：室内装饰节点、完成图的绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务n所占分值1030203010总分100七、实训项目注意事项整套图纸的概括说明及设计原理的阐述。一、实训项目目标掌握酒店装潢一一平面图的表现二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、制图规范，各种制图符号使用正确。2、构图合理，透视正确，能客观地反映空间气氛。3、空间分布合理，功能划分合理，功能分区符合要求。4、设计中注重发挥自主创新意识。四、实训项目内容步骤1、画出墙柱与定位轴线、房间布局与名称、门窗位置及编号、门的开启方向等。2、画出室内楼（地）面标高。3、画出室内固定家具、活动家具、家用电器等的位置。4、画出装饰陈设、绿化美化等位置及图例符号。5、画出室内立而图的内视投影符号（按顺时针从上至下在圆圈屮编号）。6、室内现场制作家具的定形、定位尺寸。7、房屋外围尺寸及轴线编号等。8、索引符号、图名及必要的说明等。五、实训项目重难点重点：平面图的绘图技巧。难点：整体的设计与协调。n六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项根据酒店的具体要求，确定图样的数量与安排。一、实训项目目标掌握顶棚平面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内顶棚的造型、尺寸、做法和说明。2、室内顶棚灯具符号及具体位置。3、室内各种顶棚的完成面标高（按每一层楼地面为零点标注顶棚装饰面标高）。4、与顶棚和接的家具、设备的位置及尺寸、窗帘及窗帘盒等。5、空调送风口盒和自动报警器的位置。索引符号、图名、比例及必耍的文字说明。四、实训项目内容步骤天花的装修分为悬吊式和直接式，顶棚平面图是以镜像投影法画出反映顶棚平面形状、灯具位置、材料选用、尺寸标高及构造做法等内容的水平镜而投影图，常用的比例为1：50和1：100o1、绘制顶棚平面图的建筑图，要求门只画边线不画开启线。2、顶棚外轮丿郭用屮实线绘制。3、画出顶棚造型、表面局部起伏变化情况，变化深度范围可以用标高标注。4、绘制送风口、回风口位置，灯的位置及其间距。五、实训项目重难点重点：掌握顶棚平面图的产生过程及内容。n难点：顶棚平面图绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项顶棚的功能综合性较强，除装饰作用外，还有照明、音响、空调、防火等功能。一、实训项目目标掌握室内装饰立面图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、室内装饰立面图图形表达。2、室内装饰立而图的比例与线型。3、标出室内空间竖向尺寸及横向尺寸4、室内装饰立面图的材料标注与索引符号。四、实训项目内容步骤1＞选定图幅，确定比例.2、画出立面轮廓线及主要分隔线.3、画出门窗，家具及立面造型线.4、加深图线,标注尺寸等.5、标注图名、比例、插入图框标题栏等等。五、实训项目重难点重点：掌握室内立面面图的产生过程及内容。难点：室内立而图绘制。n六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100七、实训项目注意事项立面图需要表达的某一局部，采用适当的方式,用较大的比例画出。一、实训项目目标掌握室内装饰节点、完成图的产生过程及内容二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、按合适的比例绘制.2、画出详细构造.3、画出连接方式，标明制作工艺.4、节点详图的画法与室内平，立面图画法相同.四、实训项目内容步骤1、反映各面本身的详细结构,材料及构件间的连接关系.2、反映各面的相互衔接方式.3、反映室内配件设施的安装，固定方式.4、标注必要的尺寸.五、实训项目重难点重点：掌握室内装饰节点、完成图的产生过程及内容。难点：室内装饰节点、完成图的绘制。六、实训项目考核评价项目实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务n所占分值1030203010总分100七、实训项目注意事项整套图纸的概括说明及设计原理的阐述。一、实训项目目标1、掌握CAD软件及装饰施工图的产生过程及内容2、考察学生对软件的运用熟练程度。二、实训项目器材1、计算机2、教材3、多媒体设备三、实训项目要求1、阅读施工图纸，学生能说出图纸每一部分所绘制的内容。2、操作：学生能理解掌握相关的国家绘图标准；学生能按照正确的绘图步骤进行绘图；学生能采取适当的方法进行绘图。四、实训项目内容步骤1、熟练识读建筑装饰施工图。2、能根拯国家制图标准规范做图。3、能按照正确的步骤进行建筑装饰施工图的绘制。4、能熟练、快速的绘制出建筑装饰施工图五、实训项目重难点重点：掌握室内装饰施工图的产生过程及内容。难点：室内装饰施工图的绘制。六、实训项目考核评价项H实训态度和纪律整体设计CAD知识实际绘图技术完成绘图任务所占分值1030203010总分100n七、实训项目注意事项1、整套图纸的概括说明及设计原理的阐述。以及具备常见的工程图的识读能力，能利用AutoCAD按照工程制图标准与规范绘制完成常见工程图样；2、掌握AutoCADZ1维绘图和图形编辑命令应用技巧。3、绘图环境设置，包括：图层、颜色、线型及比例、文字样式、标注样式等。4、图幅、标题栏、线型、文字注写、尺寸标注等内容需符合相关制图标准规定。按住CARL并单击查看更多AUTOCAD精品教程
