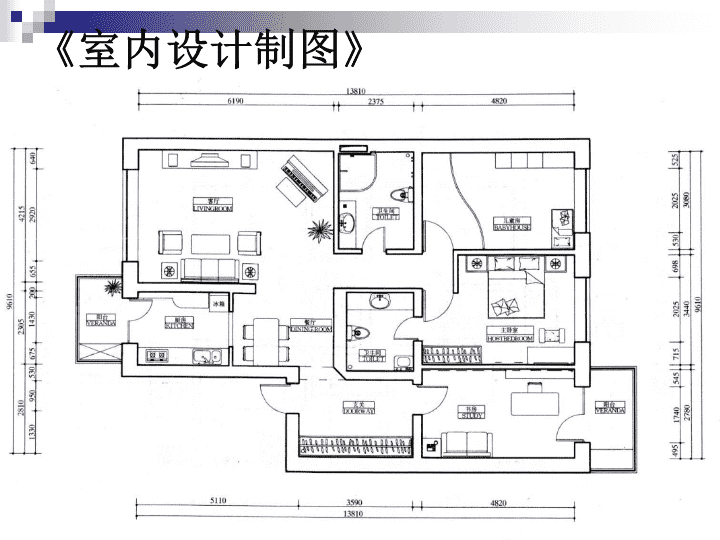

室内设计制图讲义 134页

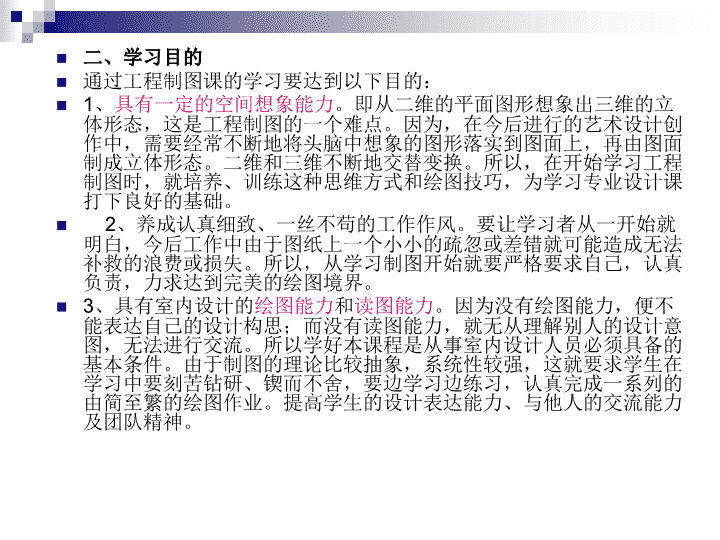

《室内设计制图》n绪论一、概述本课程的名称为室内设计制图，属于工程制图范畴，它是室内设计师通过规范的图示语言，介绍其创造性的思维活动和设计意图,把一个或多个预想的室内空间设计，完整具体地展示出来。是研究室内装饰施工图、房屋建筑施工图及家具设计图的绘制原理和方法的一门专业技术基础课。在目前，一切室内设计工程建设的施工都必须按设计图样进行。这些设计图样是按一定的标准规定和方法绘制的。在室内装饰的整个过程中，它是研究设计方案，指导和组织施工及检验、验收不可缺少的依据，是室内设计师表达和交流设计思想的一种重要工具，是施工中的重要技术文件。它被工程界喻为“设计语言”。工程制图在我国古代建筑工程历史的发展进程中起到了至关重要的作用，有着光辉的一页。早在三千年前，我国劳动人民就创造了“规、矩、绳、墨、悬、水”等制图工具。在我国古代建筑专著《营造法式》中，印有大量的建筑工程图样，这些图样与近代工程制图的表示方法有很多相似之处。随着时代的不断向前发展，科学技术的突飞猛进，工程制图的理论与技术也得到进一步提高。通过计算机，可以绘制各种平面和曲面图形，房屋的平面图、立面图、剖面图和结构详图等。为工程设计的表现与应用带来了极大的方便。但是，不管制图技术如何发展它都是必须以制图的基本理论为基础。因此，学好工程制图的基本知识和理论是非常重要的，也是必须的。n二、学习目的通过工程制图课的学习要达到以下目的：1、具有一定的空间想象能力。即从二维的平面图形想象出三维的立体形态，这是工程制图的一个难点。因为，在今后进行的艺术设计创作中，需要经常不断地将头脑中想象的图形落实到图面上，再由图面制成立体形态。二维和三维不断地交替变换。所以，在开始学习工程制图时，就培养、训练这种思维方式和绘图技巧，为学习专业设计课打下良好的基础。2、养成认真细致、一丝不苟的工作作风。要让学习者从一开始就明白，今后工作中由于图纸上一个小小的疏忽或差错就可能造成无法补救的浪费或损失。所以，从学习制图开始就要严格要求自己，认真负责，力求达到完美的绘图境界。3、具有室内设计的绘图能力和读图能力。因为没有绘图能力，便不能表达自己的设计构思；而没有读图能力，就无从理解别人的设计意图，无法进行交流。所以学好本课程是从事室内设计人员必须具备的基本条件。由于制图的理论比较抽象，系统性较强，这就要求学生在学习中要刻苦钻研、锲而不舍，要边学习边练习，认真完成一系列的由简至繁的绘图作业。提高学生的设计表达能力、与他人的交流能力及团队精神。n三、学习要求：要画出符合施工要求的图样，必须解决两个问题，一是表达什么？二是怎样表达？前者要有一定的专业知识，实践经验和艺术修养才行，这要通过在以后的专业课程中学习及实际工作中不断充实。本课主要解决怎样表达的问题，提供表达的基本知识和基本技能。学习本课后应达到下列基本要求：能够正确地使用常用的绘图工具；熟练掌握常见几何作图方法；掌握图样的规定画法，并能正确应用；了解房屋建筑施工图的形成及画法，并能够正确识读；能够正确画出室内装修施工图。能正确地画出常用家具设计图；所绘工程图样应做到：，视图选择和配置恰当，尺寸完整，图线运用准确，结构表达清楚，图面整洁，符合国家颁布的最新标准规定。n四、学习内容制图基本知识：主要学习绘图工具使用，制图的国家标准规定，几何作图，，图样的各种表达方法等。建筑施工图的绘图方法及识读；室内装饰施工图的绘图方法；家具设计图的绘图方法。n五、学习方法室内设计制图是一门理论与实践性均较强的课程，必须通过多画图和多看图才能真正掌握，学习时应注意下面几点：不断增强空间想象力。空间想象力是指对物体的空间形状与其投影平面图之间相互转化的能力，它是画图和读图的基础。但空间想象力不是天生的，是要通过不断地学习实践，才能逐步建立起来。为此，平时要做到：多想、多画、多看，即：见物想图，见图想物，边想边画，在头脑中多积累图、物的表象。认真完成作业。及时准确地完成规定的练习和作业，这是学好本课程的重要环节。因为画图和读图能力只有通过大量的实践才能逐步培养起来。因此在练习和作业的实践中，做到手脑并用，画、想结合是很重要的。另外，画图时要严格执行制图的国家标准规定，注意培养耐心细致、一丝不苟的工作作风和严肃认真的工作态度。n第一章制图的基本知识和标准规定§1—1制图工具的使用方法常用的绘图工具及用品有图板、丁字尺、三角板、圆规、分规、比例尺、直线笔、绘图笔、曲线板、图纸、铅笔等。一、图板与丁字尺图板是铺放图纸用的，要求板面平整光滑，工作边平直。绘图时，图纸用胶带纸固定在图板左下方。丁字尺由尺头和尺身两部分组成，画图时应使尺头靠紧图板左侧的工作边，不得使用其它侧边。丁字尺主要用于画水平线，画水平线时应自左向右画。见下图所示n丁字尺的尺头靠紧图板导边，上下移动画水平线。丁字尺的用法n二、三角板一副三角板有两块，即45º—45º和30º—60º三角板各一块。三角板和丁字尺配合，可画出垂直线和各种15º角倍数的倾斜直线，两个三角板配合可画出平行线及垂直线。用三角板配合丁字尺画垂线的方法是将三角板的一个直角边紧靠丁字尺工作边，三角板的垂直边放在左边，由下向上画线，见下图所示n三角板的用法三角板与丁字尺配合使用，可以画15º整数倍的各种角度。n三、圆规圆规主要用来画圆和圆弧。画圆时，针尖使用有台阶的一端，台阶可防止图纸上的针孔扩大而使圆心不准，同时用右手转动圆规手柄，使圆规略向前进方向倾斜，按顺时针方向旋转画成，见下图所示。n1.1.2圆规与分规——画圆或圆弧，等分线段或量取尺寸。(a)钢针与锅芯的放置(b)圆的画法(c)大圆的画法n四、比例尺及其应用比例尺又叫三棱尺，三个尺面一般标有六种比例，如1：100、1：200、1：300、1：400、1：500、1：600。利用比例尺作图，无需进行比例换算，可大大提高作图速度和精度，使用时，首先要学会识读尺面上不同比例刻度代表的数值。n五、绘图笔绘图笔又叫针管笔，这种笔类似普通自来水笔，使用方便，可以提高作图速度和绘图质量。其规格有0.2mm0.3mm0.6mm0.9mm1.2mm等数种，可根据画图线的粗细选用，长期不用时，应清洗干净，以防堵塞。n六、曲线板曲线板主要用来绘制难以用圆规画出的曲线（通称非圆曲线）。曲线板的使用方法如右图所示。首先求得曲线上若干点（图a）,再徒手用铅笔过各点轻轻勾画出曲线（图b）,然后将曲线板靠上，在曲线板边缘上选择一段至少能经过曲线上三四个点（图c）,沿曲线板边缘自点1起画曲线至点3与点4的中间，再移动曲线板，选择一段边缘能过3、4、5、6诸点，自前段接画曲线至点5与点6中间（图d），如此延续下去即可画完整段曲线，如图（e）所示。n七、擦图片擦图片其形状如右图所示，擦图片的作用主要用于擦去画错线条时可避免擦去邻近有用的图线。另外为了保护有用的图线可以使用擦图片等。n八、铅笔绘图铅笔的铅芯硬度用B和H标明。B—6B表示软铅芯，数字越大，铅芯越软；H—6H表示硬铅芯，数字越大，铅芯越硬；HB表示中等硬度。一般绘底图时选用H或2H铅笔，加深图样时，可用HB、B或2B铅笔，其削法及用法如下图所示。n用H和B代表铅芯的软硬度。1．“H”表示硬性铅笔，色浅淡。H前边的数字越大，表示铅芯越硬（浅淡）；2．“B”表示软性铅笔，色浓黑。B前边的数字越大，表示铅芯越软（浓黑）;3．“HB”是中性铅，表示铅芯软硬适当。一般情况下，画底稿：用2H或3H描深图线：用B、2B或HB写字：用HB。铅笔——画底稿和描深图线。n§1—2制图的有关标准规定2002年3月1日实施的房屋建筑制图统一标准GB/T50001—2001,建筑制图标准GB/T50104—2001，1991年8月1日实施的家具制图标准QB1338—1991，是目前我国建筑制图和家具制图的最新标准。是国家对该行业制定的统一标准。大家都按统一的标准绘图和识图，就会减少许多差错和误解，这对提高工作效率，保证设计质量，进行技术交流，会起到极大的促进作用。因此，每个设计工作者在绘图时都必须遵守标准的各项规定，熟练地掌握和使用它。本节先介绍其中的部分标准规定，其余部分将在以后的有关章节中陆续介绍。n一、图纸幅面为了便于使用和保管，制图标准对图纸的幅面大小作了统一的规定，所有图纸幅面都应符合表1—1的规定。表中的B为图纸的宽，L为图纸的长，c为图框线到图纸上、下及右边缘的距离，a为装订边，是图框线到图纸左边缘的距离，见表1—1。相邻代号的图纸幅面相差一倍，0号图纸按长边对折裁开即为两张1号图纸，1号图纸按长边对折裁开为两张2号图纸，依此类推。图纸可以横放也可以竖放使用。见下图所示。n二、图框及标题栏图框线及标题栏外框线可采用下表的线宽绘制。图纸标题栏规定在任何情况下都画在图框线内右下角，格式见下图所示。其中左下标题栏用于工程图；右下标题栏用于学生作业。签字区应包含实名列和签名列。n三、比例图样的比例，是指图形与实物相对应的线性尺寸之比。比例的大小，是指比值的大小，如1：50大于1：100。画图时根据需要和实际情况可采用按物体实际大小画出，即采用1：1的比例，也可采用放大或缩小的比例画出，国家制图标准对常用的比例做了如下规定，见表1-3。当整张图纸的各视图都采用同一种比例时，可将比例统一注写在标题栏中。工程图中的各个图形，都应分别注明其比例。比例宜注写在图名的右侧，比例的字高宜比图名的字高小一号或二号，字的底线应取平。见下图。n四、字体图样中书写的汉字、数字、字母等必须做到：字体端正，笔划清楚，间隔均匀，排列整齐。字体的高度，汉字字高不小于3.5mm；数字、字母不小于2.5mm。汉字应采用国家正式公布的简化汉字，用长仿宋体书写。字体高度与宽度之比大致为3:2，并一律从左到右横向书写。各类字体写法示范如下：nn0123456789ⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩABCDEFGHIJKLabcdefghijklmnopqrstuvwxyzαβγδεζηθφψωλ2.数字和字母:图样上的数字有阿拉伯数字和罗马数字；字母有拉丁字母与希腊字母。nnn五、图线：为使图样清晰，便于图样表达，工程图中对于图线的名称、线型、线宽及用途均做出了规定n各种图线的应用举例见右图n图线的画法应注意以下几点：在同一图样中，同类图线的宽度应基本一致，粗实线宽度的选择，一般视图形的大小和复杂程度而定，通常取0.5～1.0mm左右。虚线、单点长画线和双点长画线的画法如右图所示。同一张图中，虚线的每小段直线和间隙都应大致相等，单点长画线和双点长画线的首尾两端应为线段而不应是点。n虚线若为实线的延长线时，应在连接处留有间隙，任何图线相交都应以线段相交，不留间隙，如图所示n图1-16图线的画法n六、尺寸标注尺寸标注是图样中十分重要的内容，尺寸数字正确与否关系重大，必须按标准规定正确标注。（一）基本原则1、不论比例大小，图样上所注尺寸均为实际尺寸，与图样的大小及绘图的准确度无关。2、图样上的尺寸单位，必须以毫米为单位，（标高及总平面图除外）在图上不必写出“毫米”或“mm”单位名称。3、物体的每一尺寸一般只标注一次，并且应标注在反映该结构最清晰的图形上。（二）尺寸组成完整的尺寸一般由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成，尺寸界线、尺寸线均用细实线绘制，起止符号用中粗斜短线绘制。见右图所示。尺寸界线应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2—3mm。图样轮廓线可用作尺寸界线。尺寸线应与被注长度平行。图样本身的任何图线均不得用作尺寸线。尺寸线与图样最外轮廓线的距离不宜小于10mm，平行排列的尺寸线间距，宜为7—10mm，并应保持一致。尺寸起止符号表示所注尺寸范围的起止，其倾斜方向应与尺寸界线成顺时针45º角。长度为2—3mm。半径、直径、角度及弧长的尺寸起止符号，宜用箭头表示。n尺寸的组成与标注示例1)正确:符合“国标”；2)完整:齐全，不得遗漏；3)清晰:注在图形的明显处，且布局整齐；4)合理:既要保证设计要求，又要适合施工、维修等生产要求。尺寸用来确定图形所表达物体的实际大小，标注时要求做到：n尺寸数字，在同一张图中其大小应尽量一致，尺寸数字的注写方向由所标注的尺寸线位置确定：当尺寸线为水平方向时，尺寸数字标注在尺寸线的上方，当尺寸线为垂直方向时，尺寸数字注写在尺寸线的左侧，字头朝左。见右图。各种方向尺寸数字的写法，应按右图所示注写。应尽量避免在斜线范围内注写尺寸，若不能避免时可按水平方向书写，也可引出标注，如图中20的注法。nn（三）常见尺寸标注方法。1、角度的标注，以角的两条边为尺寸界线，角度的尺寸线应以圆弧表示，该圆弧的圆心应是该角的顶点，起止符号用箭头表示。角度数字应按水平方向注写。见下图。n2、圆和大于半圆的圆弧均标注直径，直径数字前应加直径符号。3、半圆弧和小于半圆的圆弧均标注半径。半径尺寸数字前应加注半径符号“R”。半径尺寸线应通过圆心，长度可长可短。见下图。nn4、标注球体尺寸时，在直径或半径符号前加注“S”。n矩形断面尺寸可以用一次引出方法标注，注意，应把引出一边尺寸写在前边，以避免当两个尺寸大小相近时造成误解。n§1—3几何作图在工程设计绘制图样时，都离不开画各种几何图形，掌握几何作图方法，是快速、准确绘图的基础。下面将介绍一些常用的几何作图法。一、直线（一）画已知直线的平行线已知直线AB，过点C作其平行线。图（a）。作法如下：用45º三角板的一个直角边对齐直线AB（与AB平行），再用30º三角板的一个边紧靠45º三角板的另一个直角边，图（b）。按住30º三角板不动，沿其边下移45º三角板到C点，过C点画直线即为所求。图（c）。如需在点C以下再作AB直线的平行线，则可先按住45º三角板不动，再把30º的三角板下移，然后再移动45º三角板至需要画线的位置即可。图（d）。n（二）任意等分直线段将已知直线AB任意等分（例如五等分）。见右图作法如下：1.过点A任作一斜线AC，自点A起在AC上截取相等的五个单位长，得1、2、3、4、5点。2.连B5，再过1、2、3、4、各点作B5的平行线，分别交AB于1ˊ、2ˊ、3ˊ、4ˊ各点，完成对AB的5等分。n二、正多边形画法（一）作圆内接正五边形作法如下：1.作已知圆半径Ob的垂直平分线，得到中点e。2.以e为圆心，e1为半径画弧，交aO于p。3.以1p的长度从1开始分割圆周得1、2、3、4、5、各点，依次连接各点，即得到圆内接正五边形。见右图。n（二）作任意正多边形以正五边形为例。作法如下：1、按预定边数，把已知圆的垂直直径五等分，得到1、2……5各等分点。2、分别以垂直直径上、下两点O和5为圆心，以圆的直径为半径画弧交于S、T两点。3、过S、T分别和等分点中的偶数点（或奇数点）2、4连线并延长与圆周相交得到A、B、C、D，连A、B、C、D、O完成作图。此法为近似作图法，适合画边数为十三以内的正多边形。n三、求已知圆弧的圆心作法如下：在已知圆弧上任取三点A、B、C，连AB、BC、分别作AB、BC的垂直平分线，两条平分线的交点即为所求圆弧的圆心。n四、黄金比矩形画法见右图。先以矩形的宽为边长画正方形ABCD，画对角线求出中线EF，连FD，以F为圆心，FD长为半径画弧交于BC的延长线上得G点，BG即为黄金比矩形的长。此时AB：BG≈0.618。n五、椭圆画法（一）同心圆法作椭圆已知椭圆的长轴ab，短轴cd，求作椭圆，见右图。画法如下：1、分别以ab、cd为直径作两个同心圆，分圆周为十二等分。2、过大圆周上的各等分点作垂线与过小圆周上的各等分点做水平线相交，得到八个点。3、用曲线板把求得的八个点及长、短轴的四个端点光滑地连接起来，即为所求椭圆。n（三）线绳法画大椭圆。（已知椭圆的长轴和短轴尺寸）画图步骤如下：1、画出椭圆的长轴AB，短轴CD，椭圆中心为O点；2、取一细线，长度等于AB，两端用图钉固定于F1及F2点，使CF1=CF2=OA=OB；3、用笔绷紧线绳移动一周所画曲线，即为所求椭圆，如图所示。n六、两相交直线的连接所谓两相交直线的连接，是指通过一个已知连接弧把二直线光滑地连接起来形成圆角。画法如下：1、作与AB、BC距离均为r的平行线，两平行线交于O，O即为连接弧的圆心。2、过O点分别向AB、BC做垂线，垂足D、E为连接点。3、以O为圆心，r长为半径，自点E至点D作弧即为所求连接弧。n第2章工程图样的规定画法§2-1视图物体向投影面投影所得的图形称视图，视图可分为基本视图、斜视图和局部视图。基本视图形体向基本投影面投影所得的视图，称为基本视图。国家标准规定，基本投影面为正六面体的六个内面，将形体放在正六面体中，分别向六个面投影，即可得到六个基本视图。六个基本视图中除已介绍的主、俯、左视图外，另三个视图为：后视图（背立面图），由后向前投影得到的视图；右视图（右侧立面图），由右向左投影得到的视图；仰视图（底面图），由下向上投影得到的视图。六个基本视图的形成及投影面展开方法如右上图所示，展开后各视图的位置关系见右下图。在绘制工程图样时，应根据其形状的复杂程度选用视图数量。每个视图都要完成一个其它视图无法完成的表达任务，可有可无的视图坚决不画，一般优先选用主、俯、左、三个视图。n斜视图与局部视图1、斜视图物体的某一部分向不平行任何基本投影面的平面投影所得的视图，叫斜视图。斜视图主要用于表达物体上倾斜部分的实际形状。如图所示。从图中可知，竖起的两根钢管是一般位置的。加工时必须知道实际夹角和长度，斜视图B向就解决了这些问题。n2、局部视图物体的某一部分向基本投影面投影所得的视图叫局部视图。局部视图主要用于表达某一局部结构形状，其优点是应用灵活，所画范围视需要而定。见下图。n镜像视图按GB/T50001-2001规定，当视图用第一角画法绘制不易表达时，可用镜向投影法绘制。如左下图所示，把镜面放在物体的下面，用以代替水平投影面H，按正投影原理，在镜面中得到反映物体底面形状的平面图，这种投影方法称镜像投影法。采用镜像投影得到的平面图，应在图名后加注“镜像”二字，如下图所示。在室内设计中，镜像投影常用来表达室内顶棚的装修构造等。右边两图是采用第一角画法绘制的底面图（仰视图）和平面图（俯视图）。n§2—2剖视图一、剖视图的概念1、什么是剖视图？假想用剖切平面剖开物体，将处在观察者与剖切平面之间的部分移去，只将剩余部分向投影面投影所得的投影图叫剖视图。画剖视图时，物体被剖切平面切到的部分应画上剖面符号（材料图例）材料不同，剖面符号一般也不同。n2、局部剖视图用剖切平面局部地剖开物体所得到的剖视图，称为局部剖视图。当物体仅需局部表达内部形状而无需采用全剖或半剖时，可采用局部剖视。画局部剖视图应注意：局部剖视图的视图部分与剖视部分的分界线采用波浪线，它表示物体断裂处的边界线的投影。在同一视图中不宜采用过多的局部剖视，以免给看图带来困难。局部剖视一般不加标注局部剖视图的优点：局部剖视图的剖切位置，剖切范围可视需要而定，表达方法灵活。n1、在基本视图中有直径很小的圆时，可用垂直相交的两短细实线表示其位置，并注出其直径大小，如图（a）。2、较大、较长范围内的剖面符号，可在其两端各画一小部分即可，如图（b）。为了简化作图，加快绘图速度，提高图面清晰度，建筑制图和家具制图国家标准允许采用一些简化画法，常见的有以下几个方面：§2—4简化画法n二、对称及重复结构的画法1、在同一视图上，相同结构排列的图形，可只画一个或几个，其余以中心线（单点长画线或细实线）表明其位置即可，如图a。2、构配件的视图有一条对称线，可只画该视图的一半；视图有两条对称线，可只画该视图的1／4，并画出对称符号。对称符号由对称线和两对平行线组成。对称线用细单点长画线绘制；平行线用细实线绘制，其长度为6～10㎜，每对的间距宜为2～3㎜，对称线垂直平分两对平行线，两端超出平行线2～3㎜。见图b。n第3章建筑施工图一般来说，室内设计是建筑设计的延伸和深化。室内设计的核心是室内空间的组合形态设计和室内空间的界面设计。室内空间即建筑的室内空间，建筑是室内空间存在的基础和前提，也就是说，没有建筑设计，室内设计就无从谈起。因此，要搞好室内设计，就必须了解建筑设计图的绘制方法及相关的标准规定，特别是建筑施工图的绘制方法及要求。同时，随着室内设计的不断发展，一些新的设计理念的引入，如“室内设计与建筑设计一体化”“室内空间室外化”等设计思想，使室内设计理论日趋成熟和完善，室内设计图样的表达方法也更加丰富多彩。因此，作为现代室内设计师，了解和掌握有关建筑设计施工图的表达方法是非常必要的，也是必须的。建筑施工图主要表达房屋的外部造型、内部结构、固定设施、构造作法和所用材料等内容。它一般包括建筑平面图、建筑立面图、建筑剖面图和建筑详图等。本章将介绍房屋的主要组成部分和建筑施工图的画法及有关标准规定。n§3-1房屋各个组成部分的名称及作用一、基础基础是位于房屋室内底层地面以下的承重构件，它承受着房屋的全部载荷。二、墙墙按其位置可分为外墙和内墙，外墙起阻挡风霜雪雨的作用，内墙把房屋分隔成不同用途的房间。按其受力情况又可分为承重墙和非承重墙，承重墙承受上部传来的载荷，并传递给基础。三、梁梁有圈梁、过梁、横梁等，其作用是将其上所承受的载荷传递给墙、柱等承重构件。四、楼板和地面楼板和地面将房屋的内部空间沿垂直方向分成若干层，在承受作用在其上的载荷的同时，连同自重一起传递给墙、柱等承重构件。五、楼梯楼梯是上下各个楼层的交通通道。六、门、窗门在房屋中主要起沟通内外的作用，窗的主要作用是通风和采光。七、屋面板屋面板是房屋最上部的承重构件，在承重的同时起抵御风霜雪雨和保温的作用。此外还有阳台、雨水管、雨蓬、散水、勒脚等。n§3-2房屋建筑图的有关标准规定一、图线建筑专业、室内设计专业制图采用的各种图线，应符合标准规定。图线的宽度b，应根据图样的复杂程度和比例，按GB/T50001-2001中的规定选用。右图分别表示了墙身剖面图及详图的图线宽度选用示例。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：0.25b。n二、定位轴线建筑施工图中的定位轴线是施工定位、放线的重要依据，凡是承重墙、柱子等主要承重构件，都应画上轴线，并注明编号来确定其位置。定位轴线的画法及编号有以下规定：1、定位轴线应用细单点长画线绘制。2、定位轴线一般应编号，编号应注写在定位轴线端部的细实线圆内，其直径为8-10mm。3、平面图上的定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写（I、O、Z、不得用做轴线编号），见右图。n4、对于一些非主要承重墙、柱子等构件的定位，可用附加轴线形式表示，并应按下列规定编号：（1）两个轴线间的附加轴线的编号，应以分数形式表示，其中分母表示前一根轴线的号码，分子表示附加轴线的号码，附加轴线的号码宜用阿拉伯数字顺序编写；（2）A号轴线或1号轴线之前的附加轴线的编号，分母应以0A或01表示。见图。n三、标高标高是标注建筑物高度的一种尺寸标注形式。其标注形式有如下规定：1、标高符号应以直角等腰三角形表示，用细实线绘制，如图所示。n2、标高符号的尖端应指至被注高度的位置，尖端一般应向下，也可向上。标高数字应注写在标高符号的左侧或右侧，标高数字应以米为单位，注写到小数点后第三位。3、零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“—”，例如，3.000、—0.600。4、在图样的同一位置需表示几个不同标高时，标高数字可按右下图的形式注写。标高有绝对标高和相对标高之分。绝对标高是以青岛附近的黄海平均海平面为零点，以此为基准确定的标高。在实际施工中，用绝对标高不方便。因此，习惯上把房屋底层的室内主要地面高度定为零点，以此为基准的标高叫相对标高。房屋的标高，还有建筑标高和结构标高的区别。建筑标高是指建筑完工后的标高；结构标高是指毛面标高。n四、索引符号与详图符号图样中的某一局部，如需另见详图，应以索引符号索引（图a）。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制，索引符号应按下列规定编写：1、索引出的详图，如与被索引的图样同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（图b）。2、索引出的详图，如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的图号（图c）。3、索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号（图d）。n索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为剖视投影方向。如右上图（a）表示剖切后向左投影，图（b）表示剖切后向下投影。详图的位置和编号，应以详图符号表示，详图符号的圆应以粗实线绘制，直径应为14mm。详图应按下列规定编号；1、详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号下图a。2、详图与被索引的图样不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的图纸号（图b）。n五、引出线1、引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30º、45º、60º、90º的直线，或经上述角度再折为水平线文字说明宜注写在水平线的上方（上图a），也可注写在水平线的端部（上图b）。索引符号的引出线，应与水平直径线相连接（上图c）。2、同时引出几个相同部分的引出线，宜互相平行（图a），也可画成集中于一点的放射线（图b）。n3、多层构造共用引出线，应通过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致；如层次为横向排序，则由上至下的说明顺序应与由左至右的层次相互一致，见下图。n§6-3建筑平面图建筑平面图是房屋的水平剖视图（简称平面图），也就是假想用一个水平剖切平面在窗台以上适当的位置剖开整幢房屋，移去上部分，将剖切平面以下部分在水平投影面上作正投影所得到的图样，见图所示。建筑平面图是表达房屋建筑的基本图样之一，它主要用来表示房屋的平面布置情况。在施工过程中，是定位放线、砌墙、安装门窗等工作的依据，也是画装修设计施工图和效果图的依据。n一、建筑平面图的种类对于多层楼房，一般每层都应画出平面图，并在图的下方注明图名、比例。建筑平面图通常以层数来命名。建筑平面图一般有以下几种：1、一（底）层平面图。表示底层房间的平面布置情况。见下图所示。2、标准层平面图。若有两层或多层的平面布置相同，可只画出一个平面图，称其m～n层平面图，也可称为标准层平面图。n3、屋顶平面图。屋顶平面的水平正投影，它用于表示屋顶形状及构造的平面布置情况，见图n二、平面图的图线1.平面图中被剖切到的墙、柱等主要断面轮廓线用线宽为b的粗实线画出。2.被剖到的次要构件的轮廓线，如玻璃隔墙、门窗的图例等用0.5b的中粗实线画出；未被剖到的构配件轮廓线，如楼梯、阳台、台阶、地面高低变化分界线，也用0.5b中粗实线画出。3.用图例表示的固定设施轮廓线、尺寸界线、尺寸线、引出线及标高等用0.25b的细实线画出。4.绘制较简单的平面图时，可采用两种线宽的线宽组，其线宽比宜为b：0.25b。即除墙、柱断面轮廓线用线宽为b的粗实线外，其余均用0.25b的细实线画出。n三、建筑平面图的表达内容及画法要求1.平面图的名称、比例、指北针。名称和比例写在平面图下方，名称下画一粗实线，指北针圆用细实线绘制，直径为24mm，指北针尾部的宽度为3mm，指针头部应注“北”或“N”字。2.定位轴线及编号。用它们来确定房屋各承重墙、柱的位置。3.墙、柱的断面。不同比例的平面图、剖面图，其材料图例、抹灰层、楼地面的省略画法应符合下列规定：（1）当比例小于1：200时，墙、柱断面可不画材料图例，楼地面的面层线可不画出；（2)当比例为1：100～1：200时，墙、柱断面通常不画规定的材料图例，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），宜画出楼地面的面层线；（3)当比例小于1：50时，可不画出抹灰层；但宜画出楼地面的面层线；（4)当比例等于1：50时，宜画出楼地面的面层线，抹灰层的面层线应根据需要而定；（5）比例大于1：50时，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例。4、门窗的图例，各房间的名称。门窗应按标准规定画出其图例，并注明门窗的代号和型号。门窗的代号分别为M、C，钢门、钢窗的代号为GM、GC,代号后面的数字是它们的型号。平面图中的各房间都应注明名称，便于了解各层的房间配置、用途及相互间的联系。5、构配件和固定设施以图例画出。可见的构配件和固定设施，如楼梯、玻璃隔墙，橱具及卫生洁具等画出其图例或轮廓形状，便于了解主要设备的布置情况。6、必要的尺寸及标高（1）总尺寸，表明建筑物的总长和总宽。（2）定位尺寸，表明各承重墙、柱的位置，门窗洞及固定设施的位置等尺寸。（3）细部尺寸，墙体厚度、门窗洞的宽度，各房间的开间及进深等。7、有关符号在底层平面图中，除了应画指北针外，必须在需要绘制剖面图的部位，画出剖切符号。平面图中的某局部或构配件需要另画详图时，要画出索引符号。n四、建筑平面图的画图步骤以底层平面图为例，说明平面图的画图步骤。1、选定比例和图幅。根据房屋的大小和复杂程度选定比例和图幅，注意留出注写尺寸、定位轴线编号和有关说明所需位置。2、布置图面画出定位轴线，按比例由定位轴线向两侧画出墙厚，定出门窗位置，见下图。n3、画出所有建筑构配件、及卫生器具的图例或外形轮廓。4、画出楼梯、门窗等细部；画剖切位置线、尺寸界线、尺寸线、定位轴线编号等。5、检查后，擦去多余图线，按规定线宽描深图线，标注尺寸、门窗编号、图名、比例及文字说明等。n§6-4建筑立面图建筑立面图（简称立面图）是在与房屋立面相平行的投影面上所作的房屋立面正投影图。它主要用来表示房屋的外貌、外墙装修、门窗位置与形状，以及阳台、雨蓬、台阶等构配件的位置。在施工过程中，立面图主要用于指导室外装修。一、立面图的命名有定位轴线的建筑物，宜根据两端定位轴线编号标注立面图名称。无定位轴线的建筑物可按平面图各面的朝向确定名称，见右图。n二、立面图的图示内容及要求1.表明建筑物在室外地面线以上的全貌，门窗、阳台、雨蓬、台阶、雨水管、烟囱等的位置和形状。2.外墙面的装修与作法、工艺要求、材料及颜色等。3.立面图上的装饰作法和建筑材料可用图例表达并加注文字说明。4.立面图上，外墙表面分格线应表示清楚。应用文字说明各部位所用面材及颜色等。5.立面图上主要标注标高尺寸，室外地坪、勒脚、窗台、门窗顶、檐口等处的标高，一般应注在图形外侧，标高符号要大小一致，排列在同一竖线上。见右图。n三、立面图的简化画法（GB/T50104-2001）1.较简单的对称式建筑物，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。2.平面形状曲折的建筑物，可绘制展开立面图，圆形或多边形平面的建筑物，可分段展开绘制立面图，但均应在图名后加注“展开”二字。3.在立面图上，相同的门窗、阳台、外檐装修、构造作法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线即可。四、立面图中的线型1.立面图的外轮廓线，应画成线宽为b的粗实线。2.外轮廓线之内的凹进或凸出墙面的轮廓线，以及门窗洞、雨蓬、阳台、台阶与平台、遮阳板、柱、屋顶水箱等都画成线宽为0.5b的中粗实线。3.门窗扇、栏杆、雨水管、墙面分格线等画成线宽为0.25b的细实线。4.室外地面线宜画成线宽为1.4b的加粗实线。n五、立面图的画法、步骤1.选定比例、图幅。2.画出地面线、左右外墙的轮廓线。3.画出窗洞、雨蓬、阳台、勒脚、水箱等。4.完成细部作图，画标高尺寸线、标高符号、注写施工说明等。5.检查无误后，擦去多余图线，按线宽规定加深图线，并注写图名、标注标高尺寸及定位轴线编号等，见下图。n§6-5建筑剖面图建筑剖面图（简称剖面图）是用垂直于地面的剖切平面剖切建筑物得到的全剖视图或阶梯剖视图。剖切平面多为W或V面平行面。剖面图主要用于表达建筑物内部的构造形式。因此，剖切位置一般选择在建筑物内部构造有代表性且比较复杂的部位，通常通过门窗洞和楼梯间。剖面图的数量视建筑物内部复杂程度而定。剖面图中的线型宽度的选择与平面图相同。剖面图的命名应与底层平面图上所标注的剖切编号一致，图名和比例注在剖面图的下方。见图。n一、剖面图的图示内容1、表明被剖到断面的结构形状及未被剖到的可见构配件。2、表明各主要承重构件间的相互关系，各层梁、楼板与墙、柱的关系，屋顶结构及天沟构造的形式等。3、表明室内吊顶、内墙面和地面的装修做法、工艺要求、所用材料等项内容。4、表明建筑物各部位的高度。剖面图中用标高表明建筑物总高度，室外地面标高，各楼层标高，门窗及窗台高度等。n二、剖面图的画图步骤1、根据平面图上的剖切位置和投影方向，按比例画出定位轴线、室外地面线、楼面线等，并画出墙身；2、定门窗、楼梯位置，画细部，如门窗洞、楼梯、栏杆、梁、楼板、雨蓬、屋面、檐口、水箱、阳台等；3、画标高符号、尺寸线、定位轴线编号等，经检查后，擦去多余线条按线宽要求加深图线，并画出材料图例，注写图名、比例及相关文字说明，见下图。n§6-6建筑详图在建筑施工图中，由于建筑平面图、立面图和剖面图通常采用1：100、1：200等较小的比例绘制，对于一些详细构造往往无法完全表达清楚。为解决此问题，在施工图中，对房屋局部的复杂节点、细部构造、连接关系等，用较大比例画出。并对施工用材和施工作法加以详细说明，这样的图样称为建筑详图，简称详图，也称大样图或节点图。建筑详图的画法与绘图步骤，与建筑平面图、立面图、剖面图的画法基本相同，仅是它们的一个局部而已。一、详图特点1、详图的表达方法灵活，可用视图，也可用剖视，表达部位及范围视需要而定。2、采用较大比例绘制，结构形状清晰。3、尺寸标注齐全，文字说明详细。二、详图的内容1、详图一般应表达清楚构配件的详细构造，所用材料名称及规格，各部分的连接方式和相对位置关系。2、各部位、各细部的详细尺寸，有关施工要求和作法的详细说明等。3、详图用剖视表现时，被剖到的部分应画上材料图例。4、详图必须画出详图符号，并应与被索引图样上的索引符号相对应（详图符号及索引符号的意义及对应关系在前面已作介绍）。n三、建筑详图示例1、外墙剖面节点详图右图所示是一建筑物外墙剖面节点详图，其节点分别表示了屋面与隔热层、窗顶、窗台、楼面与墙体；地面与墙体及散水等处的构造情况。该图采用1：20的比例画出。在外墙剖面详图上，分别画出了所用材料图例，并画出了抹灰层。对屋面及楼面的构造做法，用引出线引出并用文字加以说明。同时注出各部位的细部尺寸和定位尺寸，为正确指导施工提供了依据。。n2、楼梯节点详图下图是一楼梯的节点详图，它表明了踏步、扶手的构造、形状及定位尺寸。从图中可以看出：楼板是用预应力钢筋混凝土多孔板、细石混凝土面层；梯段是由楼梯梁和踏步板组成的现浇钢筋混凝土板式楼梯，板底用10mm厚纸筋灰浆粉平后刷白，踏步用20mm厚水泥砂浆粉面；每级踏步贴一条25mm宽的马赛克防滑条；栏杆用方钢和扁钢焊成，栏杆的下端焊接在预埋于踏步中的带有Ф6钢筋弯脚的钢板上；编号为3的是扶手的断面详图，从图中可看出其断面形状、尺寸及连接方式。n第4章室内装饰施工图§7-1概述用于表达室内设计装修方案和指导装修施工的图样，称为室内装饰施工图，它是装修施工和验收的依据。室内设计施工图采用正投影法绘制。它是建筑施工图的延续和深入。室内装饰施工图主要表示室内空间的布局，各构配件的形状大小及相互位置关系，各界面（墙面、地面、天花）的表面装饰、家具的布置、固定设施的安放及细部构造做法和施工要求等。室内设计施工图主要包括室内平面图、室内顶棚平面图、室内立面图和细部节点详图等。n§7-2室内平面图和室内顶棚平面图一、室内平面图（一）室内平面图的形成用一个与地面平行的假想平面在窗台以上剖开房屋，移去上部分后得到的水平正投影图。（二）室内平面图的表达内容1.反映楼面铺装构造、所用材料名称及规格、施工工艺要求等。2.反映门窗位置及其水平方向的尺寸。3.反映各房间的分布及形状大小。4.反映家具及其它设施（如卫生洁具、厨房用具、家用电器、室内绿化等）的平面布置。5.标注各种必要的尺寸，如开间尺寸、装修构造的定位尺寸、细部尺寸及标高等。6.为表示室内立面图在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号，见右图。n内视符号的种类及画法见右图。符号中的圆及直线应用细实线绘制，其直径可选择8～12mm，立面编号宜用拉丁字母或阿拉伯数字。使用内视符号时，相邻90º的两个方向、三个方向，可分别用几个单面内视符号或用一个四面内视符号表示，用一个四面内视符号表示时，四面内视符号中的四个编号格内，可在要表示的方向格内注写编号，其余为空格即可。n（三）室内平面图的表达方法及要求1.平面图应采用正投影法按比例绘制。2.平面图中的定位轴线编号应与建筑平面图的轴线编号相一致。3.明地面铺装材料的名称、规格、颜色等。4.平面图中的陈设品及用品（如：卫生洁具、家具、家用电器、绿化等）应用图例（或轮廓简图）表示，图例宜采用通用图例。图例大小与所用比例大致相符。5.用于指导施工的室内平面图，非固定的家具、设施、绿化等可不必画出。固定设施以图例或简图表示。6.要详细表达的部位应画出详图。7.图线宽的选用与建筑平面图相同。8.详图，应画出相应的索引符号。n（四）室内平面图的画图步骤1.选定图幅，确定比例。2.画出墙体中心线（定位轴线）及墙体厚度。3.定出门窗位置。4.画出家具及其它室内设施图例5.标注尺寸及有关文字说明。6.检查无误后，按线宽标准要求加深图线n二、室内顶棚平面图室内顶棚平面图，又叫天花图，它宜采用镜像投影法绘制，其定位轴线位置应同室内平面图的定位轴线位置相一致。(一)室内顶棚平面图的表达内容1、反映室内顶棚的形状大小及结构。2、反映顶棚的装修造型、材料名称及规格、施工工艺要求等。3、反映顶棚上的灯具、窗帘等安装位置及形状。4、标注各种必要的尺寸及标高等。（二）室内顶棚平面图的表达方法及要求1、室内顶棚平面图一般采用与室内平面图相同的比例绘制，以便于对照看图。2、室内顶棚平面图的定位轴线位置及编号应与室内平面图相同。3、室内顶棚平面图不同层次的标高，一般标注该层次距本层楼面的高度。4、室内顶棚平面图线宽的选用与建筑平面图相同。5、室内顶棚平面图一般只画出墙厚，不画门窗图例及位置。6、室内顶棚平面图中的附加物品（如各种灯具等）应采用通用图例或投影轮廓简图表示。7、需要详细表达的部位，应画出详图。n室内顶棚平面图与室内平面图的画图步骤相同。室内顶棚平面图的示例见下图。n§7-3室内立面图室内立面图应按正投影法绘制，主要表达室内各立面的装饰结构形状及装饰物品的布置等。一、室内立面图的图示内容1、反映投影方向可见的室内立面轮廓、装修造型及墙面装饰的工艺要求等。2、墙面装饰材料名称、规格、颜色及工艺做法等。3、反映门窗及构配件的位置及造型。4、反映靠墙的固定家具、灯具及需要表达的靠墙非固定家具、灯具的形状及位置关系。5、反映室内需要表达的装饰构件（如悬挂物、艺术品等）的形状及位置关系。6、标注各种必要的尺寸和标高。二、室内立面图的表达方法及要求1、室内立面图应按比例绘制。2、室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚。n3、平面形状曲折的建筑物可绘制展开室内立面图；圆形或多边形平面的建筑物，可分段展开绘制室内立面图，但均应在图名后加注“展开”二字。见下图。4、室内立面图的名称，应根据平面图中内视符号的编号或字母确定（如1立面图、A立面图等）。5、在室内立面图上，应用文字说明各部位所用面材名称、规格、颜色及工艺做法。6、室内立面图标注定位轴线位置及编号时，应与室内平面图相对应。7、室内立面图应画出门窗投影形状，并注明其大小及位置尺寸。8、室内立面图应画出立面造型及需要表达的家具等物品的投影形状。9、对需要详细表达的部位，应画出详图。10、室内立面图中的附加物品应用图例或投影轮廓简图表示。11、室内立面图线宽的选用与建筑立面图相同。c立面图“展开”n三、室内立面图的画法步骤1、选定图幅，确定比例。2、画出立面轮廓线及主要分隔线。3、画出门窗、家具及立面造型的投影。4、完成各细部作图。5、检查后按线型线宽加深图线。6、注全有关尺寸，注写文字说明。n§7-4室内详图由于室内平面图及室内立面图大都采用较小的比例绘制，所以一些细部构造往往难以表达清楚。为解决此问题，实际画图时，将室内平面图或立面图需要详细表达的某一局部，采用适当的方式（投影图、剖视图、断面图均可）用较大的比例单独画出，这种图样称详图，也叫局部放大图或构造详图。以剖视图或断面图表达的详图又称节点图或节点详图。详图的作用就是要详细表达局部的结构形状、连接方式、制作要求等。详图的表达方式大多采用局部剖视图和断面图。一、室内详图的内容1、反映各面本身的详细结构、所用材料及构件间的连接关系。2、反映各面间的相互衔接方式。3、反映需表达部位的详细构造、材料名称、规格及工艺要求。4、反映室内配件设施的位置、安装及固定方式等。5、标注有关的详细尺寸。二、室内详图的表达方法及要求1、室内详图要按合适的比例绘制（以能清楚表达为准）。2、室内详图应画出构件间的连接方式，应注全相应的尺寸，并应用文字说明制作工艺要求。3、室内详图应标明详图符号、比例，并在相应的室内平、立面图中标明索引符号。4、室内详图的线型、线宽选用与建筑详图相同。当绘制较简单的详图时，可采用线宽比为b：0.25b的两种线宽的线宽组。5、室内详图的画法步骤与室内平面图、立面图的画法基本相同。n室内详图实例n§7-5室内施工图中的常用物品图例室内设计所用材料及物品图例较多，涉及面较广，为方便查找，现将室内设计施工图中常用图例集中列出（前面已列出的不再重复）。在使用图例时，应遵循以下规定：1.图例线一般用细实线绘制；2.表达同类材料的不同品种时，应在图中附加说明；3.需自编图例时，可按已设定的大致比例，画出所示实物轮廓投影简图，必要时辅以文字说明，以免与其他图例混淆。一、装饰用品图例1、床、柜简图n2、单、双人床平、立面图n3.沙发平、立面图n4、餐桌简图n5.办公椅平、立面图n6.窗帘图n7.花草树木平面图n8.盆景花卉立面图n二、电器设备图例1.灯具简图及图例n2.视听电器设备n3.厨房电器设备n4.其他电器设备n四、卫生洁具图例n§7—6室内设计施工图参考实例为了更好地学习和掌握室内设计施工图画法要求，充分地了解室内设计施工图的表达内容，下面的图例可供学习时参考。家庭装修设计施工图实例（部分）nnnnn第5章家具设计图家具设计在室内设计中起着十分重要的作用。因为任何室内空间都离不开家具，家具在室内设计中既要完成其使用功能，又要起到美化室内空间的效果。家具的造型及风格直接影响着室内设计风格，因此，在室内设计中往往要绘制大量的家具图样，以供室内设计工程施工时现场制作，或由家具厂依据图纸订做。所以，了解和掌握家具图样的绘制方法是十分重要的。n一、家具设计草图和设计图（一）设计草图这是家具的最初设计，其目的是根据用户要求为其提供一个家具外形结构样式、艺术造形、各部分色彩以及门、抽屉的布置等，它包括几个透视图和几组视图，以供最后挑选确定。1、透视图透视图生动逼真，直观性强，能够反映真实效果，所以十分重要。一般设计草图中的透视图常徒手画出，为表达造型效果，也可加以适当的配景。2、视图设计草图的视图，主要表现家具的外形轮廓，徒手画出。由于透视图不能真实反映家具长、宽尺寸及比例，所以用视图表达是必须的。另外家具的内部结构，需要时，也要有所表达。3、尺寸设计草图上的尺寸主要是外形尺寸（总长、总宽、总高）和功能尺寸（桌高、椅高、书柜搁板间的净空尺寸等）。n床头柜设计草图n书柜设计草图n大衣柜设计草图n（二）设计图设计图是在设计草图的基础上，经排选、修改后整理而成。它包括两到三个外形视图和一个整视图，各图要用绘图工具按比例画出。设计图主要还是表现外形，画设计图时一般应考虑以下几个问题：1.家具使用是否方便，结构是否合理。2.艺术造型是否完美。3.采用何种制造方式，是否适应机械化生产。4.零、部件间采用何种连接方式等。注意了以上几点就可以为以后画结构装配图及生产制作打下基础，避免在生产中作重大修改。设计图中除了视图和透视图外，还应对家具的质量要求、涂饰要求、装配要求等，图上不易表达的一些技术条件，在图纸的右下方用文字作一简要说明。设计图应画在标准幅面的图纸上，图标等要按标准规定画出，视图上的总体尺寸及功能尺寸要齐全。这样一张设计图作为全面反映设计要求的文件，给生产者提出了最后成品的各项质量要求和验收条件。n床头柜设计图n书柜设计图n大衣柜设计图n§8-3家具设计图图例为了使学习者更好的掌握绘制家具设计图的方法，现举出了一些常用家具设计图图例，以供参考。1.衣柜、电视柜nn2.沙发nnn3.桌子、茶几nnn4、椅子
