ktv室内设计制图的要求与规范(一) 9页

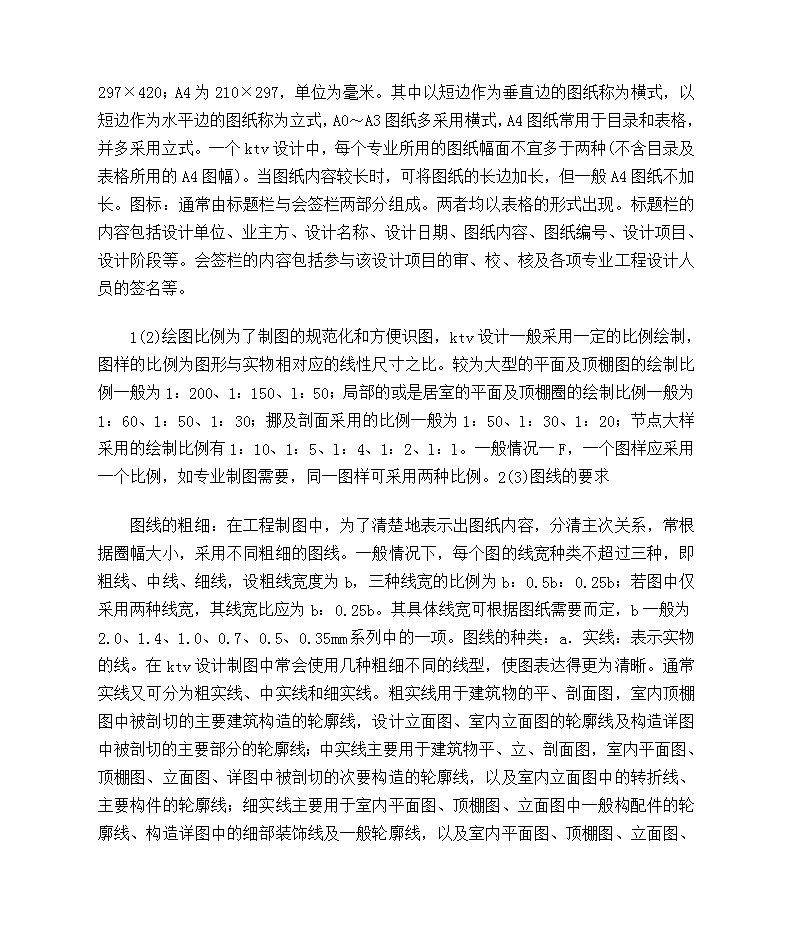

ktv室内设计制图的要求与规范(一)(1)图纸幅面与图标绘制ktv设计图纸通常采用的图纸幅面的大小有AO、A1、A2、A3、A4及其加长图纸。在实际中应根据需要来选择图纸的幅面。常用图纸的基本尺寸：A0为841×1189；A1为594×841；A2为420×594；A3为297×420；A4为210×297，单位为毫米。其中以短边作为垂直边的图纸称为横式，以短边作为水平边的图纸称为立式，A0～A3图纸多采用横式，A4图纸常用于目录和表格，并多采用立式。一个ktv设计中，每个专业所用的图纸幅面不宜多于两种(不含目录及表格所用的A4图幅)。当图纸内容较长时，可将图纸的长边加长，但一般A4图纸不加长。图标：通常由标题栏与会签栏两部分组成。两者均以表格的形式出现。标题栏的内容包括设计单位、业主方、设计名称、设计日期、图纸内容、图纸编号、设计项目、设计阶段等。会签栏的内容包括参与该设计项目的审、校、核及各项专业工程设计人员的签名等。1(2)绘图比例为了制图的规范化和方便识图，ktv设计一般采用一定的比例绘制，图样的比例为图形与实物相对应的线性尺寸之比。较为大型的平面及顶棚图的绘制比例一般为1：200、1：150、l：50；局部的或是居室的平面及顶棚圈的绘制比例一般为1：60、1：50、1：30；挪及剖面采用的比例一般为1：50、l：30、1：20；节点大样采用的绘制比例有1：10、1：5、l：4、1：2、l：l。一般情况一F，一个图样应采用一个比例，如专业制图需要，同一图样可采用两种比例。2(3)图线的要求n图线的粗细：在工程制图中，为了清楚地表示出图纸内容，分清主次关系，常根据圈幅大小，采用不同粗细的图线。一般情况下，每个图的线宽种类不超过三种，即粗线、中线、细线，设粗线宽度为b，三种线宽的比例为b：0.5b：0.25b；若图中仅采用两种线宽，其线宽比应为b：0.25b。其具体线宽可根据图纸需要而定，b一般为2.0、1.4、1.0、0.7、0.5、0.35mm系列中的一项。图线的种类：a．实线：表示实物的线。在ktv设计制图中常会使用几种粗细不同的线型，使图表达得更为清晰。通常实线又可分为粗实线、中实线和细实线。粗实线用于建筑物的平、剖面图，室内顶棚图中被剖切的主要建筑构造的轮廓线，设计立面图、室内立面图的轮廓线及构造详图中被剖切的主要部分的轮廓线；中实线主要用于建筑物平、立、剖面图，室内平面图、顶棚图、立面图、详图中被剖切的次要构造的轮廓线，以及室内立面图中的转折线、主要构件的轮廓线；细实线主要用于室内平面图、顶棚图、立面图中一般构配件的轮廓线、构造详图中的细部装饰线及一般轮廓线，以及室内平面图、顶棚图、立面图、详图中的尺寸线、图例线、索引符号、标高符号、引出线、室内平面图地纹、顶棚图和立面图材料肌理等。b．虚线：通常虚线可分为中虚线和细虚线两种。中虚线主要用于表示构造中不可见的实物轮廓线，平面中上部的投形设计轮廓线，预想放置的设计或装饰构件，运动轨迹等；细虚线主要作为一种辅助线用于表示其他不可见的实物轮廓线、图例线等。c．点划线：表示一物体的中心或轴线位置，为中心线、对称线、定位轴线。d．折断线：表示不需画全的断开界线。e．波浪线：除作用同折断线外，还表示构造层次的断开界线。③注意事项：a．同一张图纸内，比例相同的图样，应选用同一系列的线宽。b．相互平行的图线，其间隙不宜小于其粗线的宽度，且不宜小于0.7mm。c．虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。d．单点长画线或双点长画线，当因图形较小而绘制有困难时，可用实线代替。e．单点长画线或双点长画线的两端，应是线段而不是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。f．虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。g．图线不得与文字、数字或符号重叠、混淆，如不可避免，应首先保证文字、数字、符号的清晰可辨。(1)图纸幅面与图标绘制ktv设计图纸通常采用的图纸幅面的大小有AO、A1、A2、A3、A4及其加长图纸。在实际中应根据需要来选择图纸的幅面。常用图纸的基本尺寸：A0为841×1189；A1为594×841；A2为420×n594；A3为297×420；A4为210×297，单位为毫米。其中以短边作为垂直边的图纸称为横式，以短边作为水平边的图纸称为立式，A0～A3图纸多采用横式，A4图纸常用于目录和表格，并多采用立式。一个ktv设计中，每个专业所用的图纸幅面不宜多于两种(不含目录及表格所用的A4图幅)。当图纸内容较长时，可将图纸的长边加长，但一般A4图纸不加长。图标：通常由标题栏与会签栏两部分组成。两者均以表格的形式出现。标题栏的内容包括设计单位、业主方、设计名称、设计日期、图纸内容、图纸编号、设计项目、设计阶段等。会签栏的内容包括参与该设计项目的审、校、核及各项专业工程设计人员的签名等。1(2)绘图比例为了制图的规范化和方便识图，ktv设计一般采用一定的比例绘制，图样的比例为图形与实物相对应的线性尺寸之比。较为大型的平面及顶棚图的绘制比例一般为1：200、1：150、l：50；局部的或是居室的平面及顶棚圈的绘制比例一般为1：60、1：50、1：30；挪及剖面采用的比例一般为1：50、l：30、1：20；节点大样采用的绘制比例有1：10、1：5、l：4、1：2、l：l。一般情况一F，一个图样应采用一个比例，如专业制图需要，同一图样可采用两种比例。2(3)图线的要求n图线的粗细：在工程制图中，为了清楚地表示出图纸内容，分清主次关系，常根据圈幅大小，采用不同粗细的图线。一般情况下，每个图的线宽种类不超过三种，即粗线、中线、细线，设粗线宽度为b，三种线宽的比例为b：0.5b：0.25b；若图中仅采用两种线宽，其线宽比应为b：0.25b。其具体线宽可根据图纸需要而定，b一般为2.0、1.4、1.0、0.7、0.5、0.35mm系列中的一项。图线的种类：a．实线：表示实物的线。在ktv设计制图中常会使用几种粗细不同的线型，使图表达得更为清晰。通常实线又可分为粗实线、中实线和细实线。粗实线用于建筑物的平、剖面图，室内顶棚图中被剖切的主要建筑构造的轮廓线，设计立面图、室内立面图的轮廓线及构造详图中被剖切的主要部分的轮廓线；中实线主要用于建筑物平、立、剖面图，室内平面图、顶棚图、立面图、详图中被剖切的次要构造的轮廓线，以及室内立面图中的转折线、主要构件的轮廓线；细实线主要用于室内平面图、顶棚图、立面图中一般构配件的轮廓线、构造详图中的细部装饰线及一般轮廓线，以及室内平面图、顶棚图、立面图、详图中的尺寸线、图例线、索引符号、标高符号、引出线、室内平面图地纹、顶棚图和立面图材料肌理等。b．虚线：通常虚线可分为中虚线和细虚线两种。中虚线主要用于表示构造中不可见的实物轮廓线，平面中上部的投形设计轮廓线，预想放置的设计或装饰构件，运动轨迹等；细虚线主要作为一种辅助线用于表示其他不可见的实物轮廓线、图例线等。c．点划线：表示一物体的中心或轴线位置，为中心线、对称线、定位轴线。d．折断线：表示不需画全的断开界线。e．波浪线：除作用同折断线外，还表示构造层次的断开界线。③注意事项：a．同一张图纸内，比例相同的图样，应选用同一系列的线宽。b．相互平行的图线，其间隙不宜小于其粗线的宽度，且不宜小于0.7mm。c．虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。d．单点长画线或双点长画线，当因图形较小而绘制有困难时，可用实线代替。e．单点长画线或双点长画线的两端，应是线段而不是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。f．虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。g．图线不得与文字、数字或符号重叠、混淆，如不可避免，应首先保证文字、数字、符号的清晰可辨。(1)图纸幅面与图标绘制ktv设计图纸通常采用的图纸幅面的大小有AO、A1、A2、A3、A4及其加长图纸。在实际中应根据需要来选择图纸的幅面。常用图纸的基本尺寸：A0为841×1189；A1为594×841；A2为420×594；A3为297×420；A4为210×n297，单位为毫米。其中以短边作为垂直边的图纸称为横式，以短边作为水平边的图纸称为立式，A0～A3图纸多采用横式，A4图纸常用于目录和表格，并多采用立式。一个ktv设计中，每个专业所用的图纸幅面不宜多于两种(不含目录及表格所用的A4图幅)。当图纸内容较长时，可将图纸的长边加长，但一般A4图纸不加长。图标：通常由标题栏与会签栏两部分组成。两者均以表格的形式出现。标题栏的内容包括设计单位、业主方、设计名称、设计日期、图纸内容、图纸编号、设计项目、设计阶段等。会签栏的内容包括参与该设计项目的审、校、核及各项专业工程设计人员的签名等。1(2)绘图比例为了制图的规范化和方便识图，ktv设计一般采用一定的比例绘制，图样的比例为图形与实物相对应的线性尺寸之比。较为大型的平面及顶棚图的绘制比例一般为1：200、1：150、l：50；局部的或是居室的平面及顶棚圈的绘制比例一般为1：60、1：50、1：30；挪及剖面采用的比例一般为1：50、l：30、1：20；节点大样采用的绘制比例有1：10、1：5、l：4、1：2、l：l。一般情况一F，一个图样应采用一个比例，如专业制图需要，同一图样可采用两种比例。2(3)图线的要求n图线的粗细：在工程制图中，为了清楚地表示出图纸内容，分清主次关系，常根据圈幅大小，采用不同粗细的图线。一般情况下，每个图的线宽种类不超过三种，即粗线、中线、细线，设粗线宽度为b，三种线宽的比例为b：0.5b：0.25b；若图中仅采用两种线宽，其线宽比应为b：0.25b。其具体线宽可根据图纸需要而定，b一般为2.0、1.4、1.0、0.7、0.5、0.35mm系列中的一项。图线的种类：a．实线：表示实物的线。在ktv设计制图中常会使用几种粗细不同的线型，使图表达得更为清晰。通常实线又可分为粗实线、中实线和细实线。粗实线用于建筑物的平、剖面图，室内顶棚图中被剖切的主要建筑构造的轮廓线，设计立面图、室内立面图的轮廓线及构造详图中被剖切的主要部分的轮廓线；中实线主要用于建筑物平、立、剖面图，室内平面图、顶棚图、立面图、详图中被剖切的次要构造的轮廓线，以及室内立面图中的转折线、主要构件的轮廓线；细实线主要用于室内平面图、顶棚图、立面图中一般构配件的轮廓线、构造详图中的细部装饰线及一般轮廓线，以及室内平面图、顶棚图、立面图、详图中的尺寸线、图例线、索引符号、标高符号、引出线、室内平面图地纹、顶棚图和立面图材料肌理等。b．虚线：通常虚线可分为中虚线和细虚线两种。中虚线主要用于表示构造中不可见的实物轮廓线，平面中上部的投形设计轮廓线，预想放置的设计或装饰构件，运动轨迹等；细虚线主要作为一种辅助线用于表示其他不可见的实物轮廓线、图例线等。c．点划线：表示一物体的中心或轴线位置，为中心线、对称线、定位轴线。d．折断线：表示不需画全的断开界线。e．波浪线：除作用同折断线外，还表示构造层次的断开界线。③注意事项：a．同一张图纸内，比例相同的图样，应选用同一系列的线宽。b．相互平行的图线，其间隙不宜小于其粗线的宽度，且不宜小于0.7mm。c．虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。d．单点长画线或双点长画线，当因图形较小而绘制有困难时，可用实线代替。e．单点长画线或双点长画线的两端，应是线段而不是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。f．虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。g．图线不得与文字、数字或符号重叠、混淆，如不可避免，应首先保证文字、数字、符号的清晰可辨。(1)图纸幅面与图标绘制ktv设计图纸通常采用的图纸幅面的大小有AO、A1、A2、A3、A4及其加长图纸。在实际中应根据需要来选择图纸的幅面。常用图纸的基本尺寸：A0为841×1189；A1为594×841；A2为420×594；A3为297×420；A4为210×297，单位为毫米。其中以短边作为垂直边的图纸称为横式，以短边作为水平边的图纸称为立式，A0～A3图纸多采用横式，A4图纸常用于目录和表格，并多采用立式。一个ktv设计中，每个专业所用的图纸幅面不宜多于两种(不含目录及表格所用的A4图幅)。当图纸内容较长时，可将图纸的长边加长，但一般A4图纸不加长。图标：通常由标题栏与会签栏两部分组成。两者均以表格的形式出现。标题栏的内容包括设计单位、业主方、设计名称、设计日期、图纸内容、图纸编号、设计项目、设计阶段等。会签栏的内容包括参与该设计项目的审、校、核及各项专业工程设计人员的签名等。n1(2)绘图比例为了制图的规范化和方便识图，ktv设计一般采用一定的比例绘制，图样的比例为图形与实物相对应的线性尺寸之比。较为大型的平面及顶棚图的绘制比例一般为1：200、1：150、l：50；局部的或是居室的平面及顶棚圈的绘制比例一般为1：60、1：50、1：30；挪及剖面采用的比例一般为1：50、l：30、1：20；节点大样采用的绘制比例有1：10、1：5、l：4、1：2、l：l。一般情况一F，一个图样应采用一个比例，如专业制图需要，同一图样可采用两种比例。2(3)图线的要求图线的粗细：在工程制图中，为了清楚地表示出图纸内容，分清主次关系，常根据圈幅大小，采用不同粗细的图线。一般情况下，每个图的线宽种类不超过三种，即粗线、中线、细线，设粗线宽度为b，三种线宽的比例为b：0.5b：0.25b；若图中仅采用两种线宽，其线宽比应为b：0.25b。其具体线宽可根据图纸需要而定，b一般为2.0、1.4、1.0、0.7、0.5、0.35mm系列中的一项。图线的种类：a．实线：表示实物的线。在ktv设计制图中常会使用几种粗细不同的线型，使图表达得更为清晰。通常实线又可分为粗实线、中实线和细实线。粗实线用于建筑物的平、剖面图，室内顶棚图中被剖切的主要建筑构造的轮廓线，设计立面图、室内立面图的轮廓线及构造详图中被剖切的主要部分的轮廓线；中实线主要用于建筑物平、立、剖面图，室内平面图、顶棚图、立面图、详图中被剖切的次要构造的轮廓线，以及室内立面图中的转折线、主要构件的轮廓线；细实线主要用于室内平面图、顶棚图、立面图中一般构配件的轮廓线、构造详图中的细部装饰线及一般轮廓线，以及室内平面图、顶棚图、立面图、详图中的尺寸线、图例线、索引符号、标高符号、引出线、室内平面图地纹、顶棚图和立面图材料肌理等。b．虚线：通常虚线可分为中虚线和细虚线两种。中虚线主要用于表示构造中不可见的实物轮廓线，平面中上部的投形设计轮廓线，预想放置的设计或装饰构件，运动轨迹等；细虚线主要作为一种辅助线用于表示其他不可见的实物轮廓线、图例线等。c．点划线：表示一物体的中心或轴线位置，为中心线、对称线、定位轴线。d．折断线：表示不需画全的断开界线。e．波浪线：除作用同折断线外，还表示构造层次的断开界线。③注意事项n：a．同一张图纸内，比例相同的图样，应选用同一系列的线宽。b．相互平行的图线，其间隙不宜小于其粗线的宽度，且不宜小于0.7mm。c．虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。d．单点长画线或双点长画线，当因图形较小而绘制有困难时，可用实线代替。e．单点长画线或双点长画线的两端，应是线段而不是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。f．虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。g．图线不得与文字、数字或符号重叠、混淆，如不可避免，应首先保证文字、数字、符号的清晰可辨。(1)图纸幅面与图标绘制ktv设计图纸通常采用的图纸幅面的大小有AO、A1、A2、A3、A4及其加长图纸。在实际中应根据需要来选择图纸的幅面。常用图纸的基本尺寸：A0为841×1189；A1为594×841；A2为420×594；A3为297×420；A4为210×297，单位为毫米。其中以短边作为垂直边的图纸称为横式，以短边作为水平边的图纸称为立式，A0～A3图纸多采用横式，A4图纸常用于目录和表格，并多采用立式。一个ktv设计中，每个专业所用的图纸幅面不宜多于两种(不含目录及表格所用的A4图幅)。当图纸内容较长时，可将图纸的长边加长，但一般A4图纸不加长。图标：通常由标题栏与会签栏两部分组成。两者均以表格的形式出现。标题栏的内容包括设计单位、业主方、设计名称、设计日期、图纸内容、图纸编号、设计项目、设计阶段等。会签栏的内容包括参与该设计项目的审、校、核及各项专业工程设计人员的签名等。1(2)绘图比例为了制图的规范化和方便识图，ktv设计一般采用一定的比例绘制，图样的比例为图形与实物相对应的线性尺寸之比。较为大型的平面及顶棚图的绘制比例一般为1：200、1：150、l：50；局部的或是居室的平面及顶棚圈的绘制比例一般为1：60、1：50、1：30；挪及剖面采用的比例一般为1：50、l：30、1：20；节点大样采用的绘制比例有1：10、1：5、l：4、1：2、l：l。一般情况一F，一个图样应采用一个比例，如专业制图需要，同一图样可采用两种比例。2(3)图线的要求n图线的粗细：在工程制图中，为了清楚地表示出图纸内容，分清主次关系，常根据圈幅大小，采用不同粗细的图线。一般情况下，每个图的线宽种类不超过三种，即粗线、中线、细线，设粗线宽度为b，三种线宽的比例为b：0.5b：0.25b；若图中仅采用两种线宽，其线宽比应为b：0.25b。其具体线宽可根据图纸需要而定，b一般为2.0、1.4、1.0、0.7、0.5、0.35mm系列中的一项。图线的种类：a．实线：表示实物的线。在ktv设计制图中常会使用几种粗细不同的线型，使图表达得更为清晰。通常实线又可分为粗实线、中实线和细实线。粗实线用于建筑物的平、剖面图，室内顶棚图中被剖切的主要建筑构造的轮廓线，设计立面图、室内立面图的轮廓线及构造详图中被剖切的主要部分的轮廓线；中实线主要用于建筑物平、立、剖面图，室内平面图、顶棚图、立面图、详图中被剖切的次要构造的轮廓线，以及室内立面图中的转折线、主要构件的轮廓线；细实线主要用于室内平面图、顶棚图、立面图中一般构配件的轮廓线、构造详图中的细部装饰线及一般轮廓线，以及室内平面图、顶棚图、立面图、详图中的尺寸线、图例线、索引符号、标高符号、引出线、室内平面图地纹、顶棚图和立面图材料肌理等。b．虚线：通常虚线可分为中虚线和细虚线两种。中虚线主要用于表示构造中不可见的实物轮廓线，平面中上部的投形设计轮廓线，预想放置的设计或装饰构件，运动轨迹等；细虚线主要作为一种辅助线用于表示其他不可见的实物轮廓线、图例线等。c．点划线：表示一物体的中心或轴线位置，为中心线、对称线、定位轴线。d．折断线：表示不需画全的断开界线。e．波浪线：除作用同折断线外，还表示构造层次的断开界线。③注意事项：a．同一张图纸内，比例相同的图样，应选用同一系列的线宽。b．相互平行的图线，其间隙不宜小于其粗线的宽度，且不宜小于0.7mm。c．虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。d．单点长画线或双点长画线，当因图形较小而绘制有困难时，可用实线代替。e．单点长画线或双点长画线的两端，应是线段而不是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。f．虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。g．图线不得与文字、数字或符号重叠、混淆，如不可避免，应首先保证文字、数字、符号的清晰可辨。
