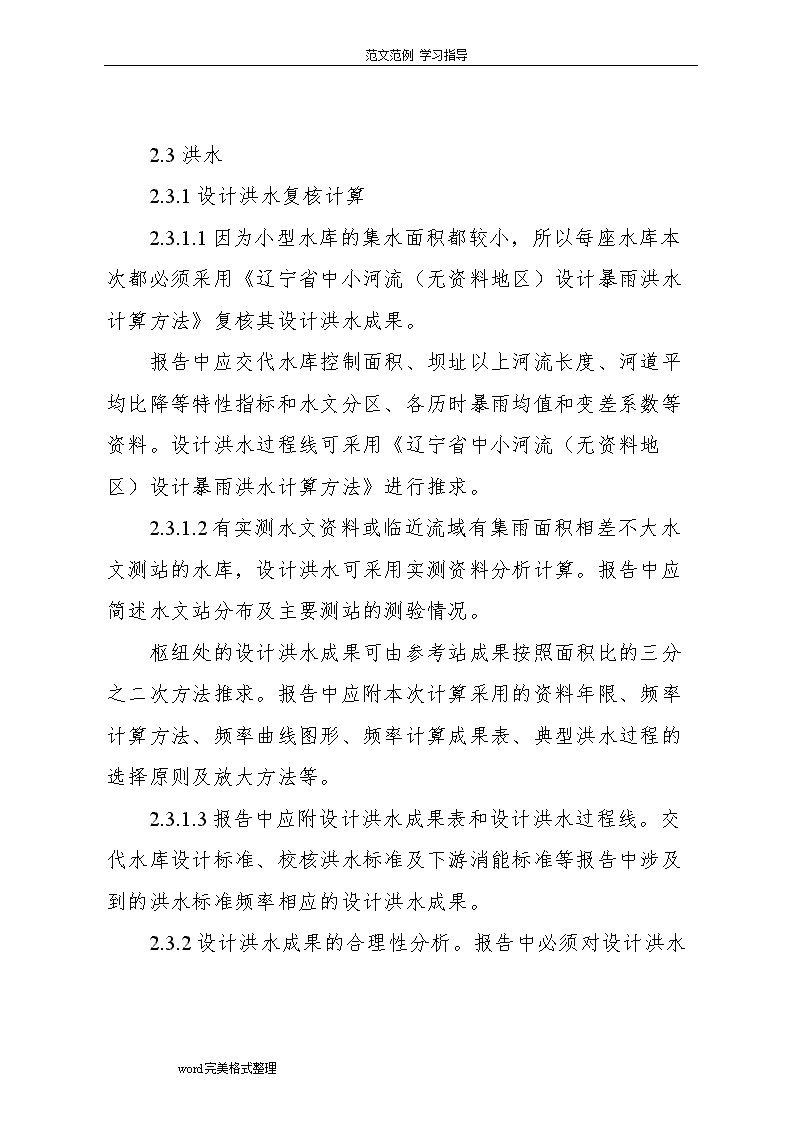

范文范例学习指导辽宁省小(2)型水库除险加固工程初步设计报告编制规程1一般规定1.1设计报告首页应附设计资质。1.2设计报告第二页应附设计单位负责本设计的人员组成。如院长（或队长）、总工程师、项目负责人、各专业负责人（主要是水文专业、规划专业、工程地质专业、水工专业、概算专业等）等。上述人员应在本页履行签字手续，对所承担的工作负责。1.3设计报告目录后不加综合说明，仅附本次除险加固后的水库特性表，有条件时表中尚应列本次除险加固前的水库特性指标，以便对比。2水文2.1流域概况简述流域自然地理概况、流域和河流特性、水库上游水利和水土保持措施概况等。2.2气象简述流域内及临近地区气象台站分布、观测情况。重点交代历年最大冻土深度、多年平均最大风速等气象指标。word完美格式整理n范文范例学习指导2.3洪水2.3.1设计洪水复核计算2.3.1.1因为小型水库的集水面积都较小，所以每座水库本次都必须采用《辽宁省中小河流（无资料地区）设计暴雨洪水计算方法》复核其设计洪水成果。报告中应交代水库控制面积、坝址以上河流长度、河道平均比降等特性指标和水文分区、各历时暴雨均值和变差系数等资料。设计洪水过程线可采用《辽宁省中小河流（无资料地区）设计暴雨洪水计算方法》进行推求。2.3.1.2有实测水文资料或临近流域有集雨面积相差不大水文测站的水库，设计洪水可采用实测资料分析计算。报告中应简述水文站分布及主要测站的测验情况。枢纽处的设计洪水成果可由参考站成果按照面积比的三分之二次方法推求。报告中应附本次计算采用的资料年限、频率计算方法、频率曲线图形、频率计算成果表、典型洪水过程的选择原则及放大方法等。2.3.1.3报告中应附设计洪水成果表和设计洪水过程线。交代水库设计标准、校核洪水标准及下游消能标准等报告中涉及到的洪水标准频率相应的设计洪水成果。2.3.2word完美格式整理n范文范例学习指导设计洪水成果的合理性分析。报告中必须对设计洪水成果进行合理性分析，对各阶段、各种方法计算的设计洪水成果经综合分析后合理采用。设计洪水成果的合理性分析可从以下两个方面进行。2.3.2.1报告中应将本次设计洪水成果与水库原设计洪水成果进行对比分析，总结变化规律，并根据本流域暴雨特性和洪水特性变化规律定性分析其合理性。对于新旧设计洪水成果相差较大的应仔细检查，分析原因，合理采用。2.3.2.2点绘本地区各测站、水库的设计洪峰流量、设计洪量的地区综合分析图（设计成果与面积的双对数图），分析设计成果是否符合暴雨地区分布规律。2.3.3分期设计洪水2.3.3.1根据施工组织设计要求，确定是否需要进行分期设计洪水计算。2.3.3.2有实测水文资料或临近流域有集雨面积相差不大的水文测站的水库，分期设计洪水可由参考站成果按照面积比法推求。报告中应说明分期原则及时段划分、峰量选择原则、参数计算及采用成果。2.3.3word完美格式整理n范文范例学习指导.3无实测水文资料的水文测站的水库，分期设计洪水总量可以采用图表法计算。《辽宁省中小河流（无资料地区）设计暴雨洪水计算方法》推求。多年平均径流深、年径流量变差系数、径流的年内月分配系数可采用辽宁省水资源二次评价成果。报告中应交代施工分期、计算方法、参数和采用成果。2.4泥沙对于水库淤积特别严重、本次设计输水洞需要改造的水库，本次应简单采用输沙模数法复核水库入库泥沙成果。推悬比可采用20%，泥沙容重可采用1.3吨每立方米。2.5坝下水位流量关系曲线根据水工设计需要，确定是否需要推算溢洪道下游（消能计算需要）、大坝下游（坝脚防护需要）控制断面的水位流量关系曲线。水位流量关系曲线可采用曼宁公式法推求。报告中应交代断面资料的测量时间，所采用的高程系统等资料。2.6水文自动测报系统根据需要可布设1-2个雨量站。对于库容较小、集水面积较小的水库可只简单布设坝址处的雨量站和水位站。条件具备的情况下，建议采用公用通讯平台。报告中应附水文自动测报系统设备配置清单。3工程地质3.1简要叙述区域地质概况。根据《中国地震动参数区划图》（GB18306-2001）word完美格式整理n范文范例学习指导，确定本区地震动峰值加速度及相应地震烈度。3.2重点介绍坝址区工程地质条件。3.2.1拦河坝工程地质条件评价3.2.1.1坝体条件：主要介绍坝体（包括防渗墙和坝壳）的材料组成及物理力学指标。3.2.1.2坝基条件：主要介绍建基面及高程，坝基的岩土组成，岩石分类，节理裂隙等。重点介绍坝基渗漏情况，给出渗漏段长度和深度。给出有关物理力学指标。3.2.1.3坝肩条件：主要介绍坝体与坝肩的接触情况，重点说明是否有绕坝渗漏问题。3.2.1.4尽可能给出大坝及基础的纵横地质剖面图。3.2.2溢洪道工程地质条件评价重点介绍溢洪道基础的岩土组成及岩石风化情况，渗漏情况，岸坡稳定情况等，给出有关物理力学指标。尽量给出地质剖面图。3.2.3输水洞工程地质评价重点介绍输水洞的基础情况或围岩情况，渗漏情况。其中应重点说明输水洞渗漏对大坝安全的影响。3.3天然建筑材料评价word完美格式整理n范文范例学习指导说明料场位置、储量及质量情况，给出有关物理力学指标。3.4结论和建议对主要工程地质条件做结论性评价并提出处理建议。3工程任务和规模3.1水库概况报告中应对水库概况做简要交代，包括水库原设计和建设情况，水库历次改扩建的缘由和措施，水库原设计的规模、标准，水库的死水位、正常蓄水位、设计洪水位、校核洪水位及相应库容等指标。3.2水库除险加固的必要性概述水库所在地区的社会经济情况、人口、土地、矿产、水资源、能源等项资源，各种自然灾害情况，提出加固本工程的必要性。报告中应明确水库下游保护（影响）区内的村（屯）镇、人口、土地、铁路、公路等情况。3.3水库任务和规模报告中应明确水库任务。因为小型水库库容较小，水库任务可主要考虑灌溉和养鱼，有些水库还兼有防洪任务。word完美格式整理n范文范例学习指导报告中应交代水库原设计的规模和标准，并根据水库任务按照现行规范要求对水库规模和标准进行复核，明确提出水库的设计和校核标准。如标准采用规范上限，报告中应充分说明理由。3.4死水位复核3.4.1对于水库淤积特别严重、且本次设计输水洞需要进行改造的水库，本次设计应对水库死水位进行复核。3.4.2死水位选取应考虑水库淤沙高程和输水洞水流限制条件。水库淤沙年限可采用10-20年。3.5水库洪水调节计算3.5.1报告中必须附水位-库容、水位-泄量关系成果表，没有该成果的水库应进行补测。3.5.2报告中应对水库的泄流设施做简要交代。用于调洪计算的水位-泄量关系曲线应是本次除险加固后的水位-泄量关系曲线。其成果应与5除险加固工程设计一章中溢洪道控制堰的泄流曲线是一致的。3.5.3报告中应对水库防洪限制水位做出交代。对于防洪限制水位低于溢洪道堰顶高程且输水洞泄流能力很小的水库应分析防洪限制水位的合理性，必要时应提高防洪限制水位。或者当溢洪道需拆除重建时，可考虑降低堰顶高程，使防洪限制水位与堰顶高程一致。3.5.4word完美格式整理n范文范例学习指导报告中应明确交代水库的洪水调度方式，并根据水库洪水调度方式进行洪水调节计算。报告中应附洪水调节过程计算表、洪水调节成果表。4除险加固工程设计4.1基本资料4.1.1应尽可能搜集原设计资料，特别是主体工程部分。4.1.2应提供地形图，工程总布置图。原有（原设计）及现状（须实测）大坝、溢洪道及输水洞图纸。4.1.3提供溢洪道下游河道及输水洞下游河（渠）道水位与流量关系曲线。4.1.4重点介绍历史上坝体滑坡情况及处理情况。应提供资料或访问当事人，说明当时的降雨、水库水位等情况。4.1.5重点介绍历史上坝基渗漏情况。应提供资料或访问当事人，说明当时的水库水位，坝下涌水、冒水是否浑浊等情况。4.1.6应提供资料或访问当事人，说明水库施工时的坝基处理情况和坝体填筑情况。4.2设计依据4.2.1重点介绍工程现状4.2.1.1说明大坝坝型、防渗型式、坝高、坝长、坝顶宽度、上下游坝坡坡比及护坡形式和护坡厚度。word完美格式整理n范文范例学习指导4.2.1.2说明溢洪道堰型、堰高、堰顶高程、溢流净宽、闸墩厚度（包括边墩）、闸墩高度、墩顶高程、消能形式。4.2.1.3说明输水洞进口形式、进口底高程、洞身断面尺寸、洞体结构、洞长、消能形式。4.2.2重点说明工程存在的主要问题。4.2.2.1大坝坝体存在的问题。4.2.2.2大坝坝基存在的问题。4.2.2.3溢洪道存在的问题。4.2.2.4输水洞存在的问题。应说明输水洞存在的问题是否影响大坝安全。4.2.2.5其它存在的问题。4.3水库病险情况复核根据水库现状存在的问题，逐条提出水库的病险情况。各市的鉴定意见仅供参考，水库的病险情况以本次初步设计复核为准。凡需计算复核的均应有数据支持，如坝顶高程不足，坝坡不稳定，渗流不稳定，堰体或边墙不稳定等。当复核水库现有防洪标准时，溢洪道泄流曲线应采用现状溢洪道的泄流曲线。4.4水库除险加固方案选择根据水库病险情况，提出本次水库除险加固方案。word完美格式整理n范文范例学习指导4.4.1坝体加固方案。4.4.2坝基渗漏处理方案。若所选坝基渗漏处理方案投资较大，应进行多方案的技术与经济比较。4.4.3溢洪道加固方案。4.4.4输水洞加固方案。4.5除险加固工程设计4.5.1工程等别、建筑物级别及洪水标准除险加固工程等级划分及洪水标准应执行《水利水电工程等级划分及洪水标准》（SL252一2000)。原则上取规范下限。若取上限必须有充分论证。交代设计地震烈度。4.5.2拦河坝加固设计4.5.2.1采用规范推荐的莆田试验站公式进行波浪计算，确定坝顶高程。4.5.2.2根据规范拟定坝体断面，如坝顶宽度，上下游坡比等。4.5.2.3对加固后的坝体断面进行渗流稳定计算、抗滑稳定计算和抗震稳定计算。4.5.2.4选定上、下游护坡加固处理方式。4.5.2.5根据渗流计算结果进行下游排水体设计。word完美格式整理n范文范例学习指导4.5.2.6在已选定坝基防渗处理方案的基础上，进行防渗措施的具体设计。应按规范确定防渗长度和深度。帷幕灌浆应说明排数、孔距等。4.5.3溢洪道加固设计一般情况下，对需报废的溢洪道均在原址拆除重建。溢洪道宽度一般也维持现状。根据除险优先的原则，堰顶高程结合规划要求和水库除险加固方案可适当降低。4.5.3.1按规范进行溢洪道引水渠、控制段、泄槽和消能设施的布置。4.5.3.2按规范计算控制堰的水位与流量关系曲线，该曲线必须与调洪计算的曲线是一致的。4.5.3.3进行泄槽水面线计算，确定边墙高度。4.5.3.4选择消能形式、进行消能计算，提出消能工设计及出水渠设计。山区、丘陵区水库的消能防冲标准一般取10年一遇。平原、滨海区水库消能防冲标准同大坝等主要建筑物的洪水标准。应复核溢洪道渲泄设计标准和校核标准洪水时是否影响大坝安全。若影响大坝安全应采取措施。4.5.3.5进行控制堰和边墙的结构设计和稳定计算。4.5.4输水洞加固设计输水洞加固应说明加固措施并进行具体设计。word完美格式整理n范文范例学习指导拆除部分应重新进行工程布置。应进行输水能力计算和出口消能计算。4.5.5工程观测设计简单说明必要的观测项目，提出工程量及设备清单。4.5.6提出本次加固工程的工程量清单及其计算过程的电子版。5施工组织设计5.1确定导流建筑物的级别和洪水标准。根据主要工程的施工安排确定是否需修筑围堰。根据施工期洪水确定围堰高程，进行围堰断面设计。5.2重点介绍主要建筑物的施工方法、施工工艺及施工机械。5.3简单提出施工总布置。5.4简单提出施工总工期及进度安排。6工程管理设计6.1介绍水库现有管理设施情况。主要是管理房情况、通讯设施情况、供电系统情况、照明设施情况、工程监视设施情况等。6.2提出本次需增加的管理设施数量。7工程概算7.1编制说明word完美格式整理n范文范例学习指导7.1.1工程概况说明工程所在流域、河系、兴建地点，对外交通条件，工程规模，工程主要建筑物及加固工程建设内容，主体建筑工程量、主要建筑材料的来源及运距、工程管理设施等。7.1.2编制原则和依据7.1.2.1基础单价人工预算单价、主要建筑材料及施工用电、水、风、施工机械使用费等基础单价的计算方法及标准等按照辽发改发[2005]1114号文的规定进行计算。建筑及安装工程单价的编制依据辽发改发[2005]1114号文的规定进行计算。7.1.2.2主要材料预算价格主要材料钢筋、水泥、油料应限价进入工程单价，限价按以下标准执行：钢筋3000元／吨，柴油3500元／吨，汽油3700元／吨，水泥300元／吨，砂35元/立方米，卵石35元/立方米，碎石55元/立方米，块石50元/立方米，木材1100元/立方米。当材料预算价格低于限价时，按材料预算价格直接进入工程单价，当材料预算价格高于限价时，按材料限价进入工程单价，超过限价部分列入相应单价之中。7.1.2.3定额word完美格式整理n范文范例学习指导工程单价编制全部采用《辽宁省水利水电建筑工程预算定额》及《辽宁省水利水电工程施工机械台班费定额》。7.1.2.4独立费用建设管理费：项目建设管理费按建安工程量的2.5%计取。工程建设监理费按建安工程量的3.0%计取。生产准备费：不计。科研勘察设计费：不计工程科学研究实验费及规划统筹费；工程勘测费及设计费均按建安工程量的4%分别计取。建设及施工场地征收费：不计。其他：工程定额测定费不计；工程质量监督费不计；招标业务费按一至四部分费用合计的0.7%计取；不计工程保险费。7.1.2.5预备费.不计。7.2需提供的概算表格及概算附件如下（提交报告时应同时提交概算的EXCEL型式的电子版并要求概算表格与附表连接）。7.2.1总概算表7.2.2建筑工程概算表7.2.3机电设备及安装工程概算表7.2.4金属结构设备及安装工程概算表word完美格式整理n范文范例学习指导7.2.5施工临时工程概算表7.2.6独立费用概算表7.2.7主要材料、次要材料预算价格计算表7.2.8施工机械台班费计算表7.2.9混凝土材料计算表7.2.10建筑工程单价表。8附图8.1工程总平面布置图（带地形）。8.2大坝平面图和纵横断面图。8.3溢洪道平面和剖面图。8.3输水洞平面和剖面图。word完美格式整理
