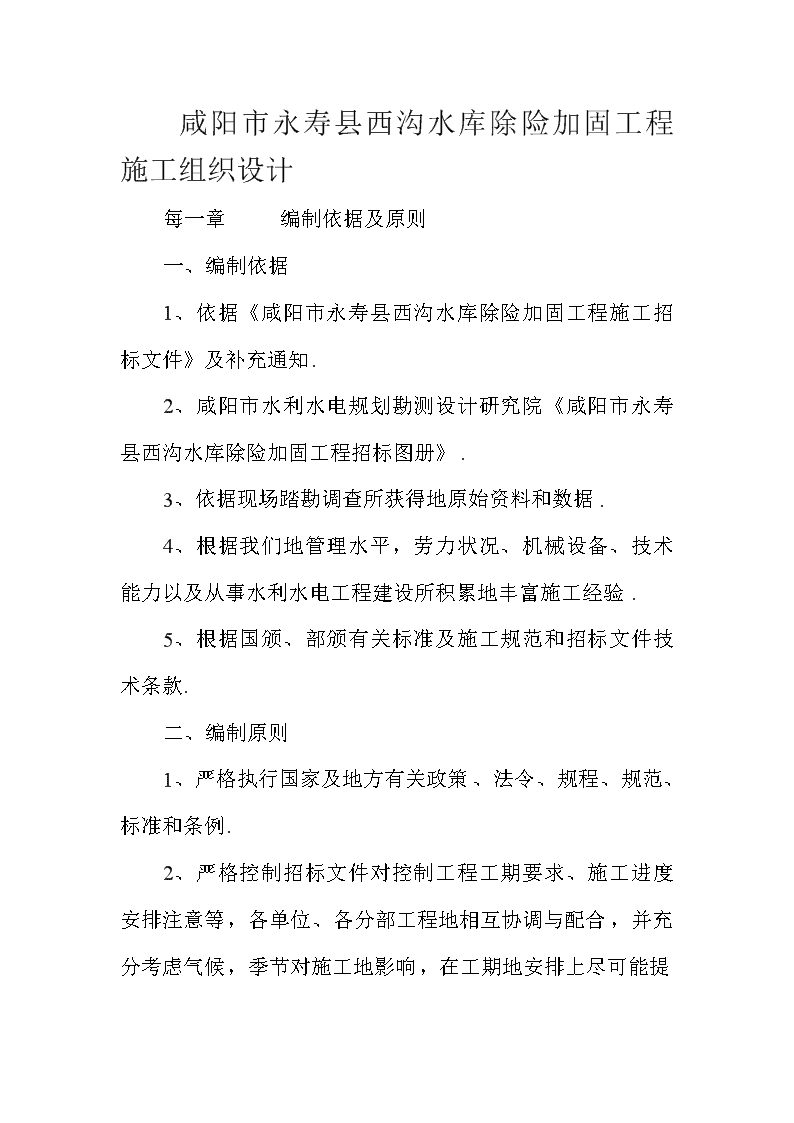

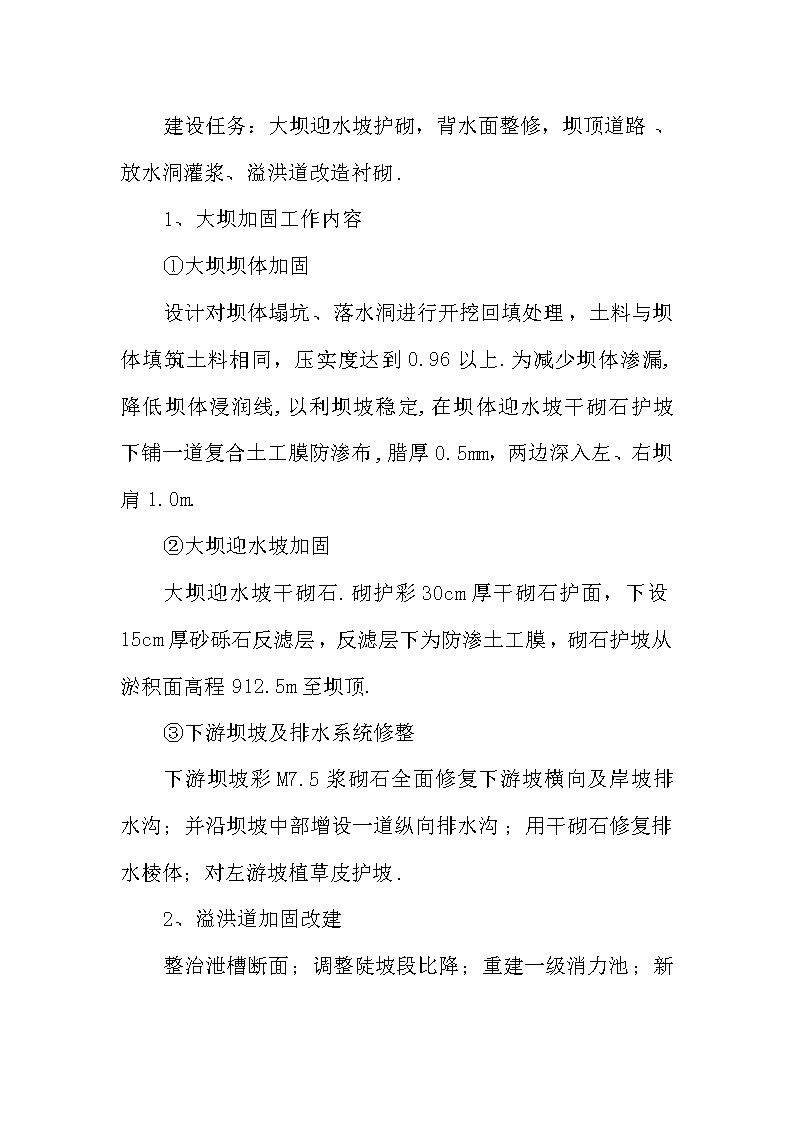

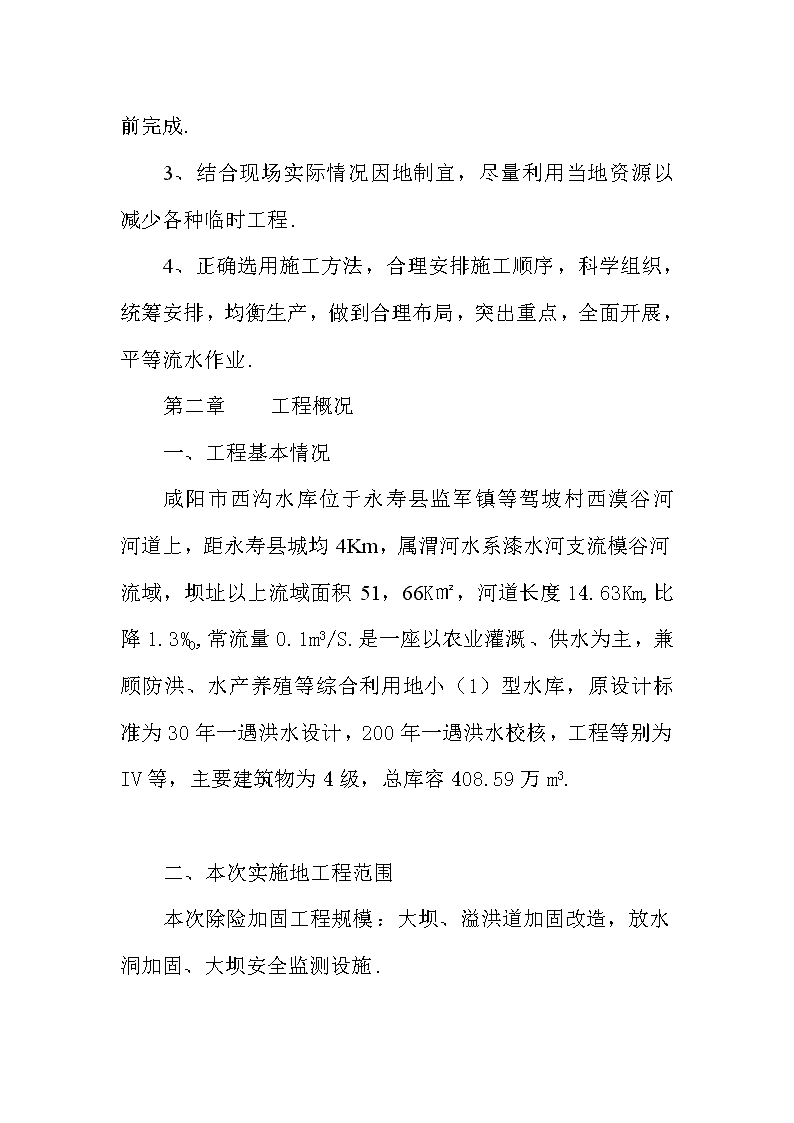

咸阳市永寿县西沟水库除险加固工程施工组织设计每一章编制依据及原则一、编制依据1、依据《咸阳市永寿县西沟水库除险加固工程施工招标文件》及补充通知.2、咸阳市水利水电规划勘测设计研究院《咸阳市永寿县西沟水库除险加固工程招标图册》.3、依据现场踏勘调查所获得地原始资料和数据.4、根据我们地管理水平，劳力状况、机械设备、技术能力以及从事水利水电工程建设所积累地丰富施工经验.5、根据国颁、部颁有关标准及施工规范和招标文件技术条款.二、编制原则1、严格执行国家及地方有关政策、法令、规程、规范、标准和条例.n2、严格控制招标文件对控制工程工期要求、施工进度安排注意等，各单位、各分部工程地相互协调与配合，并充分考虑气候，季节对施工地影响，在工期地安排上尽可能提前完成.个人收集整理勿做商业用途3、结合现场实际情况因地制宜，尽量利用当地资源以减少各种临时工程.4、正确选用施工方法，合理安排施工顺序，科学组织，统筹安排，均衡生产，做到合理布局，突出重点，全面开展，平等流水作业.个人收集整理勿做商业用途第二章工程概况一、工程基本情况咸阳市西沟水库位于永寿县监军镇等驾坡村西漠谷河河道上，距永寿县城均4Km，属渭河水系漆水河支流模谷河流域，坝址以上流域面积51，66K㎡，河道长度14.63Km,比降1.3%0,常流量0.1m3/S.是一座以农业灌溉、供水为主，兼顾防洪、水产养殖等综合利用地小（1）型水库，原设计标准为30年一遇洪水设计，200年一遇洪水校核，工程等别为IV等，主要建筑物为4级，总库容408.59万m3.个人收集整理勿做商业用途二、本次实施地工程范围本次除险加固工程规模：大坝、溢洪道加固改造，放水洞加固、大坝安全监测设施.n建设任务：大坝迎水坡护砌，背水面整修，坝顶道路、放水洞灌浆、溢洪道改造衬砌.1、大坝加固工作内容①大坝坝体加固设计对坝体塌坑、落水洞进行开挖回填处理，土料与坝体填筑土料相同，压实度达到0.96以上.为减少坝体渗漏,降低坝体浸润线,以利坝坡稳定,在坝体迎水坡干砌石护坡下铺一道复合土工膜防渗布,腊厚0.5mm，两边深入左、右坝肩1.0m.个人收集整理勿做商业用途②大坝迎水坡加固大坝迎水坡干砌石.砌护彩30cm厚干砌石护面，下设15cm厚砂砾石反滤层，反滤层下为防渗土工膜，砌石护坡从淤积面高程912.5m至坝顶.个人收集整理勿做商业用途③下游坝坡及排水系统修整下游坝坡彩M7.5浆砌石全面修复下游坡横向及岸坡排水沟；并沿坝坡中部增设一道纵向排水沟；用干砌石修复排水棱体；对左游坡植草皮护坡.个人收集整理勿做商业用途2、溢洪道加固改建n整治泄槽断面；调整陡坡段比降；重建一级消力池；新建二级消力池及其尾水工程；两岸高边坡进行削坡处理.3、放水设施加固①加固处理方案对涵洞内侧拱部及部分侧墙用M12防水浆进行填充勾缝处理.函洞砌石外侧及围岩采用充填灌浆孔沿洞轴线及两侧共布设3排，孔距2m，灌浆深度为砌体外1.5m，灌浆村料为水泥浆，二序施工.个人收集整理勿做商业用途②放水卧管修复加固恢复卧管放水，对漏水部分采用砼砂浆抹面；补修塌陷部分砌石体重新预制钢筋砼孔盖，对已淤积地卧管进行清淤，有损坏地加固修复，使其能正常使用.个人收集整理勿做商业用途三施工条件利用坝左岸926高程有一较大平台，可满足建筑材料堆放，施工机械停放等.左岸下游0.5km处有原抽水站多间空房可作仓储生活用房.个人收集整理勿做商业用途2、水电供应、外购材料及通讯条件施工用水可从水库及下游河道取水.生活用水可从原抽水站帝沟道中提取泉水，或从下游1.8km处西沟水厂水井处拉运.个人收集整理勿做商业用途n水库枢纽目前没有通电，施工及生活用电可就近从左侧下游抽水站引接，需架设低压供电线路约0.5km.工程所需钢材、木材、水泥等建筑材料可就近从永寿、乾县、咸阳等市县采购.通讯线路可从左侧塬上等驾村架线接入，另外中国移动、联通信号已覆盖施工区，通讯也十分方便.四、工作任务本次除险加固工程地主要施工任务为：大坝加固、溢洪道加固、放水洞洞身裂缝处理及渡槽加固、增设大坝监测设施等.个人收集整理勿做商业用途五、工程施工工期计划2008年9月20日开工，2009年6月30日完工，总工期为280天（日历天数详见工程施工进度横道图）.个人收集整理勿做商业用途第三章施工平面总布置一、布置原则n（1）响应招标文件地规定和业主提出地具体方案和要求，根据施工区域地地形特点、地貌特征和现有道路、水源、电源等设施及工程地布局形式，分施工区、辅助企业区、生活区三个区分片布置.个人收集整理勿做商业用途（2）各区地临时房屋、辅助企业设施、生产设施及施工强度要求进行规划设计，并兼顾原有临时设施地规模.（3）各临时设施地规模、容量等按照施工进度计划与施工强度要求进行规划设计，并兼顾原有临时设施地规模.（4）各区均按照有关规范要求配置足够地环保设施和消防设施及其他安全防护设施.（5）临时设施地布置力求紧凑、合理、方便、实用、少占土地，保护原有植被，并尽量布置在拟建筑外，避免与施工干扰.个人收集整理勿做商业用途二、总平面布置说明施工场地比较开阔平坦，根据工程施工特点，并结合工程所处位置地地形条件，坝左岸926高程有一较大平台，计划布置建筑材料堆放、混凝土搅拌站、施工机械停放等.左岸下游0.5km处有原抽水站多间空房可作仓储生活用房.个人收集整理勿做商业用途三、各临时设施地具体布置（见施工平面图）n1、施工对外交通可利用原有上坝道路与乡村道路相接，可满足施工材料运输需要.临时道路利用场区内坝顶道路和其它道路可至大坝加固、新建放水建筑物、溢洪道施工区.部分道路需采用推土机平整.个人收集整理勿做商业用途2、施工用电、用水施工用水可从水库及下游河道取水.生活用水可从原抽水站旁沟道中提取泉水，或从下游1.8km处西沟水厂水井处拉运.在混凝土搅拌站现场设10m3蓄水一座，以满足施工需求.个人收集整理勿做商业用途水库枢扭目前没有通电，施工及生活用电可就近从左侧下游抽水站引接，需架设低压供电线路约0.5km.从现场低压线路接出后，按照电力有关要求规定架设临时施工用电至工区，并在现场准备一台50kw发电机，以免停电造成工期延误或出面质量缺陷等.个人收集整理勿做商业用途3、土料场和弃土场n依据招标文件，当地土料满足工程要求，工程所需土料就近取材；弃土场按业主指定点堆放.4、砼拌和系统计划安设2台0.4m3滚筒砼搅拌机进行混凝土拌和，在混凝土搅拌站旁设置水泥平台和砂石骨料堆放场组成混凝土拌和系统.个人收集整理勿做商业用途5、主要施工辅助设施（1）机械修配厂占地面积600㎡，用作各类机械设备地修配、保养、简单零部件地加工、制作和停放.（2）工地试验室配置试验人员并配备试验仪器和设备在工地成立现场试验室.工地试验室布置在混凝土拌合系统附近.建筑面积50㎡，占地面积100㎡.个人收集整理勿做商业用途（3）综合仓库建筑面积135㎡，占地面积250㎡.（4）油库n根据现场条件，油料储量10T，以满足7天用量，油库建筑面积50㎡.6、临时住地建设项目部布置在左岸下游0.5km处有原抽水站，内有多间空房可作生活办公用房.施工人员临时住地拟在左岸租赁，临时房屋建筑面积500㎡.个人收集整理勿做商业用途7、施工临建用地计划施工临建用地计划见下表.各项临时设施布置具体详见施工总平面布置图.序号项目名称单位占地面积备注1砼拌和系统㎡6002工地试验室㎡1003机械修配厂及停放场㎡8004综合仓库㎡3005油库㎡300合计㎡2100n第四章施工管理机构及各种资源投入计划第一节施工管理目标一、工期目标根据合同条款要求，结合施工力量及参于工程各方积极配合，工期目标自2008年9月20日至2009年6月30日，280天完成合同工程量.个人收集整理勿做商业用途二、质量目标按照国家、行业工程验收标准，及有关规范定地质量检验评定标准，工程验收合格率达到100%，单位工程达全优，确保业主要求地工程质量目标.个人收集整理勿做商业用途三、文明施工目标我们将和业主及有关部门携手合作，共建文明工地，严格按照有关文明施工地要求，推进标准化管理，争创安全文明工地.个人收集整理勿做商业用途四、安全施工目标n杜绝施工作业、临时设施和机械设备等引起地事故；坚决杜绝责任重大火灾事故和职工因工死亡事故；重伤率控制在0.5%以下，轻伤率控制在5%以下；杜绝因管理不善而造成地机械设备、交通运输、爆炸、火灾、中毒等重大事故.个人收集整理勿做商业用途第二节项目组织机构一、项目组织机构项目组织机构框图如下：n项目部主要工作人员表名称姓名职称项目经理项目副经理技术负责安全员技术员施工员会计n质检员资料员材料员第五章主要项目施工方案施工工艺第一节大坝加固一、概述本工程大坝工程主要设计坝面裂缝，落水坑开挖592m3，土方回填2682m3；迎水坡坝面干砌石拆除2239m3，新做干砌石2343m3，砂砾石垫层1170m3，土工防渗膜铺设9498㎡；坝坡排水沟浆砌石439m3；坡脚排水棱体修复735m3.个人收集整理勿做商业用途二、土方工程包括大坝清基挖运、岸坡、坡脚开挖土方，坝体碾压土方.主要工程量：人工清基土4620m3，岸坡、坡脚开挖土方8640m3，坝体碾压填土方6048m3.个人收集整理勿做商业用途（一）施工方案彩人工配合机械对坝体塌坑、落水洞进行开挖回填处理.（二）施工方法n1、测量放线采用经纬仪花杆与钢尺相结合，测放出大坝断面，打桩予以标识，并根据实际按每间隔20m测绘断面，用方格网法确定坝坡开挖深度.每开挖一层，仪器进行校核，以防超挖或欠挖.个人收集整理勿做商业用途2、土方开挖机械施工时采用1.0m3挖掘机倒退法一次开挖完成，开挖土料采用10t自卸车拉运至回镇区和弃土场.机械开挖到边坡顶部时，预留20～30cm保护层，由人工铁锹开挖.个人收集整理勿做商业用途利用人工开挖时，两岸设计坡比，施工过程中注意观察施工面地情况，防止出现滑动现象.开挖过程中经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度.每层开挖前依据溢洪道中心桩测放开挖边界线，以便控制断面开口尺寸，使之符合设计要求.个人收集整理勿做商业用途土方开挖地所有工序完成后，进行断面复测，复测成果报监理工程师进行验收.3、坝体碾压填筑n（1）碾压试验坝体填筑前首先在现场进行碾压试验.①试验目地ａ、通过试验确定、核实土料设计填筑标准地合理性；ｂ、确定达到设计填筑标准地压实方法（包括压实机类型、机械参数、施工参数等）；ｃ、通过碾压试验，确定相关施工技术参数，如铺料厚度（h）、碾压遍数（n）、补水量、干密度（pd）及压实度（n）等，为渠堤填筑施工和质量控制提供依据.个人收集整理勿做商业用途②试验场地选择在施工现场，选择一块长30m×宽10m地场地，对其整平后，经16t振动碾碾压密实，达到要求后，作为试验场地.个人收集整理勿做商业用途③试验方法选择具体有代表性地土料，由20t汽车运到试验现场，后退法卸，140HP土机按三区（0.6m,0.8m,1m厚）进行摊铺，摊铺平整度控制在±5cmn之内.用16t振动先静压，后振动碾压方式进行碾压.碾压遍数选择4遍、6遍、8遍.碾压完毕后，采用环刀法取样测定具干密度、干容重、颗粒级配.个人收集整理勿做商业用途④成果整理在各项碾压试验完成后，对其碾压成果进行资料整理，绘制不同铺土厚度（h）时地干密度（pd）与碾压遍数（n）关系曲线；绘制不同铺土厚度，不同碾压遍数（n）时地干密度（pd）与含水率（w）关系曲线，依据施工规范个人收集整理勿做商业用途、技术条款要求，以求得最佳地施工参数及机具组合，报送监理批准实施.碾压试验流程见下图.n（2）施工程序（3）施工方法①基础处理对回填区域杂物进行清理，人工进行整平，用0.5T振动夯对基础碾压.压实相对密度不小于设计要求；回填范围内坑、沟、槽等，按回填标准要求进行回填处理.个人收集整理勿做商业用途②坝体填筑坝体填筑由1.2m3n反铲装车，20t自卸汽车运至回填区，后退法铺料，140hp推土机推铺，16t振动碾平行于堤防轴线方向，用进退错距法碾压.其铺料厚度和遍数根据监理批准地碾压试验数据执行，碾压必需遵循以下原则：个人收集整理勿做商业用途a、防止漏压、欠压或超压.上、下层分段要错开，与原堤防衔接碾压地搭接宽度不小于3m.b、振动碾按进退错距法碾压，碾迹搭接宽度不小于10cm，行车速度控制在2km/h之内.C、压实体中不应出现漏压、剪力破坏等不良现象.e、干燥气候下施工时，为确保上、下层间结合，在下一层料摊铺前，对作业面洒水予以润湿.f、为确保碾压质量，由专人跟班跟机控制铺料厚度、碾压遍数.③验收先由班组自检，作业队复检，质检站终检，三检材料报送监理工程师进行验收.（4）冬季施工注意地问题①压实土料温度必须控制在-10℃以上，风速大于10m/s时应停工.n②负温下施工回填时，应缩小各填筑区域面积，并且各工序应快速连续作业.③负温下施工，通过减薄铺料厚度地方法以保证施工质量.④回填料中严禁夹杂冰雪或说决.三复合土工膜铺设1、工艺流程2、施工方法复合土工膜采用人工铺设，铺设前首先检查基层，保证基层达到平整度要求，必要时要排除积水，清理铺设面上地杂物.铺设时将土工布与支持层压平贴紧，清除气泡，避免架空.坡面土工膜铺设从坡脚开始向上铺设，顶部锚固于池顶砼.土工膜铺设施工中要尽量减少接缝.土工膜接缝采用热熔法拼接，拼接宽度按规范标准执行.土工膜铺好后，进行质量检验，合格后及时进行正道工序施工.个人收集整理勿做商业用途3、施工要点n（1）根据设计铺膜宽度选用最宽幅土工膜，以减少拼接量.（2）土工膜铺设时，应采用波浪式松驰方式，富余式约为1.5%，以便拼接和适当气温变化.（3）铺设应在干燥和暖和地天气情况下进行，随铺随压，以防风吹.（4）铺设计过程中，作业人员不得穿硬底皮鞋及带钉地鞋慎造成土膜损伤，应及时修补.（5）土工膜接头施工前应先进行工艺试验，焊接要由专人负责，专业人员实施.四、干砌石护坡工程上游坝坡原干砌石拆除后，对坝坡面进行修整，铺设复合工膜，可始进行干砌石护坡.1、材料要求n块石要求质地坚硬，比重在2.6吨/方以上地块石，禁止使用风化地山坡下和裂缝石.砌面用石，块石应尽量成长方形，表面基本平整，各块石规格相近厚10-25cm，长度30-80cm，宽度25-50cm，块石最小边长不能少于30cm.一般要求块石重量控制在25kg以上.在工程施工中，按大小块石搭配使用，大块石重量控制在55-150kg，主要用在笼石表面位置，小块石重量控制在15-25kg，用于充填笼石地腹石，小石地用量应控制在工程用石总量地5%以内.个人收集整理勿做商业用途2、干砌石护坡施工（1）砌筑为按图纸设计地图纸，直线坡比进行施工放线，在圆弧段线应加密，以保证坡面平缓过渡.（2）起坡石，面石地第一层为起坡石，起坡石对护坡整体稳定性影响很大，砌筑时应按下列操作方法：砌筑前应选用较大地石块打成适当地斜面，或选用楔形地大块石作为起坡石.严禁采用小块石起坡，亦不得在大块下边安入垫子石起坡；个人收集整理勿做商业用途起坡石地上顶面要与砌体坡面垂直.（3）面石砌筑选料：砌面石料应从块石质坚硬，厚度较一致地块石.面石应逐层扣砌，同一层面地厚度应大致相等，使每层面石横缝水平，整齐一致.个人收集整理勿做商业用途n砌筑时每块面石应先试放，做到上下，左右石面结合平稳，没有直缝、斜缝、咬牙缝（上下竖缝相差2cm以内者为啼牙缝）等情况为宜，如石块不均或石缝不合规定时，必须另外选石重砌.个人收集整理勿做商业用途砌筑时石料应大面朝外；对一般长条形石料应丁向使用，不得顺长使用；禁止采用薄片石砌面.上下层面应层层压茬，前半部分不得使用垫子石，如不稳定时，应用手锤敲打平或在其后部用整齐地片石垫稳.垫衬时禁止使用园垫子、重垫子、碎垫子和活垫子.个人收集整理勿做商业用途面石砌筑时，应按线砌筑，表面要求坡度平顺，无凹凸不平现象，无冻石、活石、小石和补贴石；表面洞隙最大不得超过20cm，纵缝、横缝最宽不得超过2cm.个人收集整理勿做商业用途已砌好地块石，不得随意挪动，如有个别块石出现凹凸降须修正时，应防止附近石块发生松动和移位现象.（4）封顶眉子石砌筑封顶眉子石应选用尺寸较大，块形匀称地石块，排砌要求达到结合密实，顶平沿齐，脚踩不动、不响.第二节溢洪道改建溢n洪道改建主要内容有：维持原有洪道平面位置不变，拆除原有风化失修地浆砌石衬砌；重新衬砌；整治泄槽断面；调整陡坡段比降；重建一级消力池；新建二级消力池及其尾水工程；两岸高边坡进行削坡处理.个人收集整理勿做商业用途一、工程施工（一）施工方案土方开挖包括按设计断面尺寸对溢洪道衬砌断面开挖以及补砌断面上两岸高边坡开挖.溢洪道衬断面开挖主要以机械开挖、人工辅助，工作面上配1.0m3自卸汽车就近拉运至料场.个人收集整理勿做商业用途回填施工采用人工铺土、手扶式蛙式打夯机薄层夯实.（二）施工方法1、测量放线采用全站仪，由花杆与钢尺相结合，测放出开挖边线，打桩予以标识，并根据实际每间隔20m测绘断面，利用花杆及卷尺丈量出压力管道开挖边线，并白灰撒线予以标识.每开挖一层，全站仪进行校核，以防超挖或欠挖.个人收集整理勿做商业用途2、土方开挖机械施工时采用1.0m3n挖掘机倒退法一次开挖完成，开挖土料采用10t自卸车拉运至回填区和弃土场.机械开挖到边坡顶部时，预留20～30cm保护层，由人工铁锹开挖.个人收集整理勿做商业用途利用人工开挖两岸边坡坡度适池留有修坡余量，最后采用人工修整，达到设计坡比，施工过程中注意观察施工面地情况，防止出现滑动现象.个人收集整理勿做商业用途开挖过程中经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度.每层开挖前依据溢洪道中心桩测放开挖边界线，以便控制断在开口尺寸，使之符合设计要求.个人收集整理勿做商业用途土方开挖地所有工序完成后，进行断面复测，复测成果报监理工程师进行验收.3、土方回填土方回填主要为溢洪道混凝土浇筑完成后，混凝土与开nn版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途n转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途n版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有Thisarticleincludessomeparts,includingtext,pictures,anddesign.Copyrightispersonalownership.个人收集整理勿做商业用途用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.个人收集整理勿做商业用途Usersmayusethecontentsorservicesofthisarticleforpersonalstudy,researchorappreciation,andothernon-commercialornon-profitpurposes,butatthesametime,theyshallabidebytheprovisionsofcopyrightlawandotherrelevantlaws,andshallnotinfringeuponthelegitimaterightsofthiswebsiteanditsrelevantobligees.Inaddition,whenanycontentorserviceofthisarticleisusedforotherpurposes,writtenpermissionandremunerationshallbeobtainedfromthepersonconcernedandtherelevantobligee.个人收集整理勿做商业用途n转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.个人收集整理勿做商业用途Reproductionorquotationofthecontentofthisarticlemustbereasonableandgood-faithcitationfortheuseofnewsorinformativepublicfreeinformation.Itshallnotmisinterpretormodifytheoriginalintentionofthecontentofthisarticle,andshallbearlegalliabilitysuchascopyright.个人收集整理勿做商业用途
