柯城区石梁镇东塘垅水库除险加固工程施工管理报告 39页

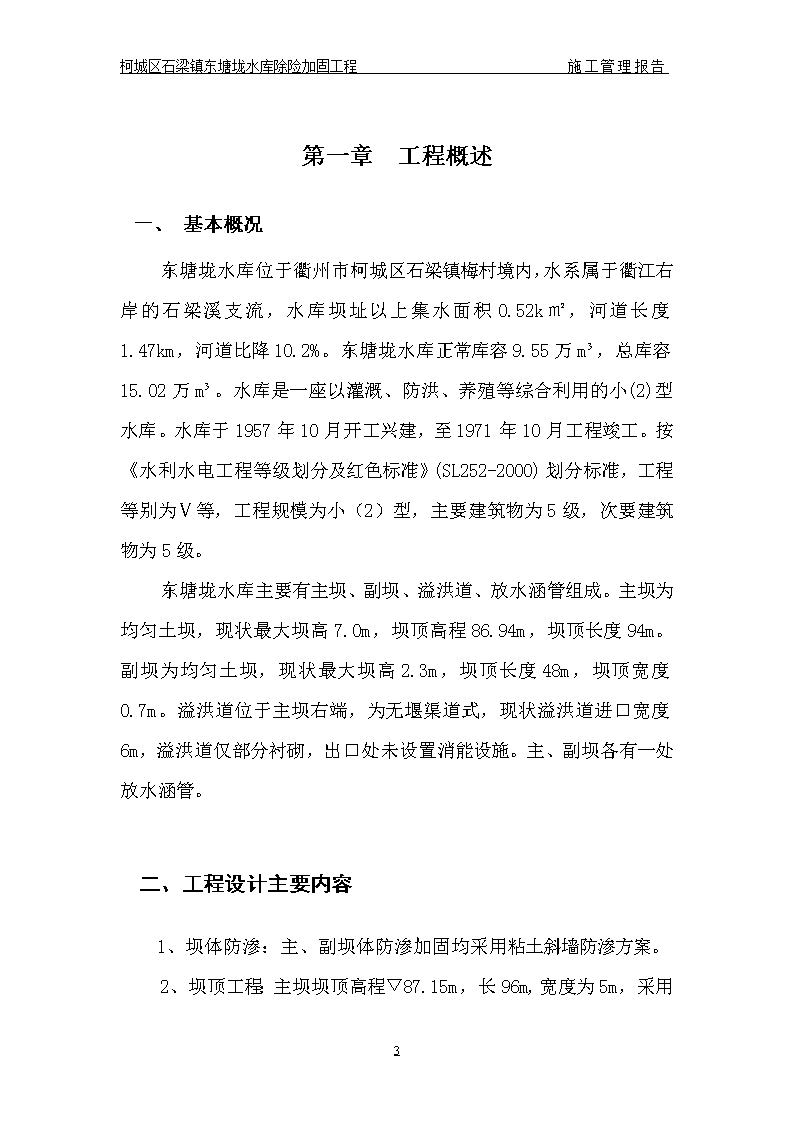

目录:一、工程概况3（一）概况3（二）工程设计3（三）本工程主要参建单位4（四）主要工程变更情况4二、工程招投标6三、施工总布置、总进度控制及完成主要工程量7（一）施工总布置7（二）施工总进度控制8四、主要施工方法10（一）施工测量………………………………………………………………………………………………11（二）土方开挖………………………………………………………………………………………………11（三）填筑工程施工…………………………………………………………………………………………11（四）砼工程施工……………………………………………………………………………………………12（五）块石砌筑施工…………………………………………………………………………………………13（六）粘土斜墙填筑…………………………………………………………………………………………15一施工准备…………………………………………………………………………………………15二粘土斜墙基础开挖施工方法……………………………………………………………………15三粘土斜墙回填施工方法…………………………………………………………………………16四施工要点…………………………………………………………………………………………17（七）冬雨季施工措施……………………………………………………………………………………18五、工程施工质量20(一)质量目标…………………………………………………………………………………………………20(二)施工质量保证体系20(三)组织与管理措施20(四)工程项目划分21(五)原材料及中间产品质量21六、安全生产与文明施工29（一）安全生产目标29（二）文明施工及环保措施31七、价款结算与合同管理34（一）合同价与实际结算价的分析34（二）财务管理34八、经验与建议35结束语35九、附件36（一）项目部主要成员36n（二）项目管理组织机构图37工程施工管理大事记38n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第一章工程概述一、基本概况东塘垅水库位于衢州市柯城区石梁镇梅村境内，水系属于衢江右岸的石梁溪支流，水库坝址以上集水面积0.52k㎡，河道长度1.47km，河道比降10.2%。东塘垅水库正常库容9.55万m³，总库容15.02万m³。水库是一座以灌溉、防洪、养殖等综合利用的小(2)型水库。水库于1957年10月开工兴建，至1971年10月工程竣工。按《水利水电工程等级划分及红色标准》(SL252-2000)划分标准，工程等别为Ⅴ等，工程规模为小（2）型，主要建筑物为5级，次要建筑物为5级。东塘垅水库主要有主坝、副坝、溢洪道、放水涵管组成。主坝为均匀土坝，现状最大坝高7.0m，坝顶高程86.94m，坝顶长度94m。副坝为均匀土坝，现状最大坝高2.3m，坝顶长度48m，坝顶宽度0.7m。溢洪道位于主坝右端，为无堰渠道式，现状溢洪道进口宽度6m，溢洪道仅部分衬砌，出口处未设置消能设施。主、副坝各有一处放水涵管。二、工程设计主要内容1、坝体防渗：主、副坝体防渗加固均采用粘土斜墙防渗方案。2、坝顶工程：主坝坝顶高程▽39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告87.15m，长96m,宽度为5m，采用0.2m泥结石路面。主坝坝顶设置钢筋砼防浪墙。副坝坝顶高程▽87.85m，长46m,宽度3.5m，采用0.2m泥结石路面。3、大坝护坡：主副坝上游均采用12cm砼预制块护坡，坡比1：2。背水坡采用砼框格草皮护坡，坡比1：2。4、大坝排水体：主坝新建贴坡排水69m，贴坡排水底高程▽80.81m，顶高程▽84.46m，顶宽1.5m坡比1：2。靠坝体侧设置反滤层，自内向外，第一层为30cm粗砂层，第二层为30cm砂砾石层。贴坡排水外设65cm*55cm，内空35*45cm排水沟。5、溢洪道：堰体为宽顶堰，进口段修筑八字形进水口，宽顶高程为▽85.52m，两边砌筑m7.5浆砌块石挡墙，出口设置消力池，新建人行桥一座。6、放水设施：挖除坝下老涵管，重新埋设Ø300预应力钢筋砼涵管，重建启闭机房，并更换启闭机设备。7、抢险道路：对原上坝道路进行平整拓宽，采用20cm厚泥结石路面，路面宽6m，全长510m8、白蚁防治。三、本工程主要参建单位建设单位：衢州市柯城区石梁镇人民政府质监单位：衢州市柯城区水利水电工程质量监督站设计单位：衢州市水利水电勘测设计有限公司监理单位：金华市新亚水利水电建设监理有限公司施工单位：衢州市东兴水利工程建筑有限公司39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告四、主要工程变更情况1、主坝新建放水涵管由坝左移至原放水涵管处（坝右）。2、主坝迎水坡C20砼基座底高程由▽79.14m变更为80.14m。3、上坝道路两侧挡墙未实施。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第二章工程招投标本工程通过业主组织的公开招投标，以162.3838万元的报价及总工期150个日历天的工期由我公司中标，本公司为水利水电总承包三级资质。施工合同于2011年11月15日签订，主要工程量见下表：序号项目名称单位数量1粘土斜墙m344522C25砼预制块m32023土方开挖m332934土方回填m37075砼工程m37326粘土回填压实m36417M7.5浆砌石挡墙m33718坝坡清理m236529砂砾料垫层m3252.510泥结石路面m2402311钢筋制安t0.6912预应力钢筋砼涵管m4539n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第三章施工布置、工程面貌及主要工程量一、施工布置1、施工平面布置原则根据本工程的分布情况及现场实际条件，临建设施布置以集中布置为原则，并力求合理、紧凑、厉行节约、经济实用、管理方便，现场临建设施主要布置在业主提供的空地上，主要布置维修厂、材料堆场、仓库及生活福利设施，其余视施工便利分散布置。2、施工道路场外交通：本工程场外交通主要利用拓宽原道路进入施工现场。场内交通：本工程场内交通利用修建临时施工道路，满足泥土外运、块石等材料的运输。3、临时房建生产管理、生活用房采用现场工棚集中搭设，其他施工辅助企业（场）区、仓库布置在各施工工作面附近空地上，做到合理紧凑、方便可靠。4、生产设施布置（1）砂石料、砼生产系统为了满足各工作面平行施工的需要，在坝头右侧和溢洪道处共设置2套砼拌和系统，每个系统布置1台0.35m339n柯城区石梁镇东塘垅水库除险加固工程施工管理报告拌和机，水泥库及砂石料堆场就近布置。砼、砂浆采用人工配料，机械拌和，砼主要利用人工运输至各工作面。各拌和站分别负责本段的砼、浆砌石制备。（2）设备、材料的进场方案施工设备将主要利用汽车运到工地，部分施工机械设备直接行驶至工地。（3）材料块石、碎石、黄砂全部外购，采用汽车或拖拉机运输到施工现场仓库，块石就近堆放，便于砌筑。5、水、电系统（1）供水系统生活及消防用水引用库区，就近设泵站取水，现场设简易水箱。用水管分别引至生活区、施工辅助企业区、消防栓及施工现场附近。（2）供电系统本工程施工所需用电就近接入，从当地低压线路接到现场，接线长按现场实际情况决定。为了保证用电安全，主要电源开关全部采用空气开关，并配备触电保护装置。二、施工总进度控制1、施工工期工程合同总工期150天。本工程开工于2011年11月24日开工，2012年07月12日工程全部完工，总工期为228天。工期延误原因主要为：39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告1.水库放水未能按时放空。2.上半年雨水天气较多。2、施工过程（1）2011年11月19日进场做施工准备工作。（2）2011年11月24日正式开工。（3）主坝防渗处理2011年12月5日开始施工，2011年12月20日全部完工。（4）副坝防渗处理2012年1月2日开始施工，2012年1月15日全部完工。（5）主坝迎水坡2011年12月11日开始施工，2012年4月21日全部完工。（6）主坝背水坡2011年12月18日开始施工，2012年6月10日全部完工。（7）主坝贴坡排水2011年12月20日开始施工，2012年3月13日全部完工。（8）副坝迎水坡2012年1月11日开始施工，2012年4月20日全部完工。（9）副坝背水坡2012年3月28日开始施工，2012年4月18日全部完工。（10）主坝坝顶2012年6月27日开始施工，2012年7月2日全部完工。（11）副坝坝顶2012年4月20日开始施工，2012年4月24日全部完工。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告（12）溢洪道工程2012年3月12日开始施工，2012年5月22日全部完工。（13）放水涵管2011年11月19日开始施工，2012年1月15日全部完工。（14）2012年7月12日全部完工。2、主要工程量（待审）完成主要工程量序号项目名称单位数量1粘土斜墙m34023.22C25砼预制块m31873土方开挖m33108.944土方回填m3669.735砼工程m3695.66粘土回填压实m36417M7.5浆砌石挡墙m3389.88坝坡清理m232289砂砾料垫层m3233.7510泥结石路面m264111钢筋制安t0.6912预应力钢筋砼涵管m4539n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第四章主要工程项目施工方法本工程以土方开挖施工、砼施工、粘土斜墙施工、放水涵管安装等为主，其它工程施工穿插进行的方法。一、施工测量施工前，根据监理单位提供的测量控制点，布设现场施工控制网。做好测量控制点、水准点复核、放样工作，并报监理单位检查认可，轴线定位点及水准点设置在不受临时设施及机械运行影响的地方，做到牢固可靠。施工测量由专职测量员负责，施工中做到“勤”、“精”、“复”，确保施工测量正确。二、土方开挖本工程土方约3293m3，开挖主要部位在内外坝坡修整，土方由反铲挖掘机开挖，除部分土就近回填，开挖弃料全部用汽车运至指定地点堆放。施工前实测开挖区的原始断面图或地形图，详细了解工程地质结构、地形地貌情况，结合施工开挖区的开挖方法和开挖运输机械的运行路线，规划好开挖区域的施工道路，对可能引起的滑坡和崩塌体及时采取有效的预防性保护措施。开挖过程中，定期测量收方断面图，使之符合设计断面。土石方明挖采用从上至下分层分段依次进行，施工中及时做好排水工作。基础开挖完成后，立即清理基础面上的杂物、乱石，及时对桩号、座标、高程等作出醒目的标记；并报请地质、监理和业主验收认可，最后作出竣工断面图作为工程结算的依据。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告三、填筑工程施工放水涵管粘土回填约641m3，回填料全部外购，由自卸汽车运到现场，涵管粘土回填按排在坝体防渗处理之前施工。粘土、土方回填压实采取分层进行，层厚按0.3m严格控制，涵管顶以上1m内土料采用人工碾压，其余采用机械碾压，粘土填筑压实度不低于0.96，渗透系数不大于1×10-5cm/s。回填施工质量控制：1、填筑质量检查与取样试验，按照有关规定执行；2、层面注意进行刨毛处理，使层间结合紧密；3、施工中材料检验工作应连续进行，以保证施工质量满足规范要求，非规定的和非标准的材料不准使用；4、施工中加强现场质量控制，并根据现场实际及时调整有关施工参数，确保质量；四、砼工程施工1、配合比砼工程配合比由衢州方圆检测有限公司试验设计，并报监理单位审核同意使用，2、施工方法（1）大坝迎水坡预制块施工开挖后的坝坡面经挖机修整后铺设砂砾料垫层，由测量人员放样后自下而上开始砼预制块砌筑。受现场施工场地小影响，砼预制块采用场外预制，汽车运输配合人工抬送各工作面。（2）其它常规砼施工39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告在浇砼之前首先计划好每一块砼浇筑仓面所需浇捣的砼用量、运输路线、施工顺序、劳动力安排等，现场安排专人负责指挥。做好浇筑前的各项准备工作，包括基础面处理、施工缝处理、立模、预埋件及止水设施安放等。做好材料的供料平衡计划，包括水泥、黄砂、卵石等。水泥为32.5级普通硅酸盐水泥。黄砂、卵石外购。砼的浇筑采用常规浇筑法，浇筑前根据砂石料的含水量试验结果做好砼配比的调整工作，严格按配比配料拌和，保证拌和时间，控制好坍落度、水灰比。砼水平运输采用双胶轮车运输，垂直运输采用溜槽入仓。人工平仓及时，分层浇筑，每层厚度控制在50cm以内，进入仓内的砼随浇随平仓，不堆积，做到振捣密实。振捣时间以砼不再显著下降、不出现气泡并开始泛浆为准。砼浇筑完成后按规范规定进行砼的养护工作，项目部安排专人进行洒水养护工作。砼试块的制作按规范要求进行，试块制作后在养护池进行养护，并及时送试验室进行强度试压。五、块石砌筑施工1、材料选择砌筑用块石必须新鲜、坚硬，耐风化，石质均匀，严禁使用风化石，其抗压强度必须满足设计要求。块石应冲洗干净，不夹泥土。2、材料运输39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告块石外购进场后堆放在砌筑点附近，然后采用人工抬运或人力手推车经修筑的便道运至砌筑点。3、砌筑方法1）施工测量放样为了便于块石砌筑工程的施工，需经测量放样定出砌石边线、底脚线、坡顶线和转折点，并用标杆标出。砌石时根据样杆拉线定位。同时在附近设高程点，以便随时复核砌筑高程，控制砌筑标高。2）施工工艺①干砌块石施工严格按设计要求进行，由人工采用紧砌法砌筑。砌筑时，接缝互相交错，块石间咬扣紧密，采用较为平整并略加修整的块石砌筑。②浆砌块石施工砌石体应采用座浆法砌筑，砌筑前，应在砌体外将石料表面的泥垢冲洗干净，砌筑时保持砌体表面湿润。砌筑应先在基础面上铺一层3～5cm厚的稠砂浆，然后安放石块，且将大面朝下。砌筑程序为先砌“角石”、再砌“面石”、最后砌“腹石”。砌筑时石块宜分层卧砌，每个分层高度找平一次。要求平整、稳定、密实、错缝、内外搭接。继续砌筑前，应将原砌体表面的浮渣清除后再刷洗干净，砌筑时应避免振动下层砌体。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告六、粘土斜墙填筑一、施工准备⑴根据设计提供的有关测量控制和数据，对坝轴线位置及高程线进行准确放样；⑵人工清除开挖区域的表土及表面杂物；⑶调遣有关施工机械设备和人员进场，并配备备用机械，做好施工前的技术交底及机械设备维修保养工作。二、粘土斜墙基础开挖施工方法⑴开挖工程动工前，必须实测开挖区的原始断面图，开挖过程中，应定期测量断面图，使之符合设计断面。土方开挖工程结束后，必须实测竣工断面图，作为工程竣工资料整理的依据，并经设计、地质、监理和业主验收认可，方可进入下道工序的施工。⑵开挖应根据设计和施工图纸施工控制点，进行测量定线，按实际地形放开口轮廓位置；在施工过程中，测量人员应及时测放、检查开挖断面及高程。⑶大坝开挖临时开挖边坡，应按施工图纸所示或监理工程师的指示进行开挖。对项目部自行确定边坡坡度、且时间保留较长的临时边坡，经监理工程师检查认为存在不安全因素时，项目部将听取监理工程师意见进行补充开挖和采取保护措施。⑷39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告由于现场开挖层为淤泥面，挖机等机械难以行走与作业。根据现场实际情况，采取先土方回填碾压、逐步挤淤方法，以便于挖机等机械行走作业。然后重新开挖，翻挤至上游，同时粘土及时回填夯实，以此方式开挖、回填直到设计断面。土方明挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。土方明挖过程中，如出现裂缝和滑动迹象时，项目部将立即暂停施工和采取应急抢救措施，并通知监理工程师。必要时按监理工程师的指示设置观测点，及时观测边坡变化情况，并作好记录。⑸土方开挖时，要做好周边防护工作，防止边坡坍塌，同时清除机械开挖后松动部分，并尽量减少对原状基础的扰动，保证建基面的整体性。基础清理完毕，经自检后，及时提请建设、监理单位组织验收，经建设、设计、地质、监理、质监部门代表组成的验收小组验收签证后，再进行基础施工。⑹如有地表水和积水的地段，土方开挖时，为保证施工正常进行，必须做好排水工作，尽可能结合永久性排水设施的布置，规划好开挖区域内外的临时性排水措施。位于地下水位以下的基坑需在进行开挖时，可根据基坑的工程地质条件采用降低地下水位的措施：抽排水设备配置以及基坑开挖措施等。采用挖掘机、装载机等机械进行基坑开挖时，应保证地下水位降低至最低开挖面以下。三、粘土斜墙回填施工方法1．装卸、摊销与平整39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告基础面、结合面验收合格后，方可进行土料填筑。挖掘机开挖装料，采用自卸汽车进占法上料，一边卸料，装载机随即平仓，交替作业，向前扩展，使汽车在松土上行驶，汽车每次行驶时，应避免行驶在同一条道路上。为保证铺土厚度30cm。在填筑土的外侧设立铺土厚度标志杆，按标志杆分层铺土。填土先从基础面开始，用蛙式打夯机夯实。当填土厚度满足机械碾压厚度后，再用压路机碾压。蛙夯或平板夯夯不到的边角部位，用木锤或尖头木夯夯实。1．碾压与接缝处理作业面分层统一铺土，统一碾压。采用压路机碾压，行驶方向和铺料方向平行与坝曲线。行车速度不大于2km/h。分段碾压时，相邻两段交接带碾速应彼此搭接，垂直碾压方向搭接宽度0.3-0.5m，则碾压方向搭接宽度1-1.5m，当段之间不可避免的出现高差时，交接处应以斜坡相接，坡面不陡于1:3。与岸坡和排水管结合处，严格按照碾压试验确定的各项参数进行碾压（粘土碾压10遍，压实度不小于0.96）。2．质量检测碾压遍数达到要求后，由监理现场监督现场环刀法取样，由质量检测人员跟班进行土工试验，每填筑30cm取样一次，每层土经验收合格后方可进行下一道工序施工。3．层面处理土料含水量太小时，应在料场进行洒水，一般在碾压前8h进行，并且在填筑前检测含水率。遇到雨天时，采用光轮压路机把表面压光，避免积水破坏填筑层，下一层填筑时，把填筑表面刨毛，刨毛一般不少于3-4遍。4．回填施工质量控制1）填筑质量检查与取样试验，按照有关规定执行；2）层面注意进行刨毛处理，使层间结合紧密；3）施工中材料检验工作应连续进行，以保证施工质量满足规范要求，非规定的和非标准的材料不准使用；5．施工中加强现场质量控制，并根据现场实际及时调整有关施工参数，确保质量；四、施工要点39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告⑴坝体基础开挖必须符合图纸规定；⑵开挖过程中，必须经常测量和校核施工开挖区域的平面位置、水平标高和边坡等是否符合设计要求；⑶基坑开挖严禁超欠挖，如发生超挖，则按监理工程师的指示，对超挖部分进行认真处理，严禁用回填土进行回填，如遇新的地质情况与设计不符时，由监理工程师会同设计人员研究处理；⑷基础开挖完成后，立即清理基础面上的杂物、杂草，并及时对桩号、座标、高程等作出醒目的标记。⑸粘土回填时，保证辗压次数，每填筑30cm取土做环刀试验，确保压实度不小于设计值。七、冬雨季施工措施1、雨季施工技术措施（1）雨季施工时，要对现场的排水设施进行检查，保证雨水排泄畅通，防止积水。（2）对现场配电箱加以防护，防止雨水渗漏导电。（3）及时了解气象动向，需连续施工时应尽量避免大雨天。如果砌石施工过程中下雨，及时覆盖塑料薄膜。（4）雨天施工，砂浆配合比要进行适当调整，要严格控制用水量，充分考虑砂的含水率大小等因素，减少水灰比。2、冬季施工技术措施（1）当工地昼夜平均气温低于+5℃或最低气温低于-3℃时，砼工程按冬季施工处理。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告（2）根据本工程施工的具体情况，确定冬季施工需要采取防护的具体工程项目或工作内容，制定相应的冬季施工防护措施，并在物资和机械做好储备和保养工作。（3）施工机械加强冬季保养，对加水、加油润滑部件勤检查，勤更换，防止冻裂设备。（4）检查职工住房及仓库是否达到过冬条件，及时按照冬季施工保护措施施作过冬篷，准备好加温及烤火器件。当采用煤炉和暖棚施工时，作好防火、防煤气中毒措施，棚内必须有通风口，保证通风良好，并准备好各种抢救设备。（5）在进入冬季前施工现场提前作好防寒保暖工作，对人行道路、脚手架上跳板和作业场所采取防滑措施。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第五章工程施工质量一、质量目标本工程施工质量目标：合格。二、施工质量保证体系全面执行ISO9001:2000质量体系文件，推行全面质量管理，开展群众性的质量活动，牢固树立“质量第一”的思想，努力提高全民质量意识。实行项目经理责任制，项目经理全面负责工程施工的质量管理，并对工程质量负责。实行“三检制”，做到各班组质量员负责对各施工工序的自检，项目部质量员负责各施工工序的复检，公司质安科驻工地质检员负责各施工工序的终检，最后由监理工程师验收签证。严格执行原材料进场及使用前验收与检测制度、隐蔽工程验收制度及开仓证制度。在体系上坚持完善，思想上高度重视，施工中严格管理，以“保优良工程”为目标，采取“预防为主、防检结合”的管理方法，严格按施工规范和设计要求施工，确保工程质量。三、组织与管理措施开展全面质量管理，建立质量控制网，用全面质量管理的方法指导施工，抓住薄弱环节和关键部位，组织有关人员重点攻关，解决施工中遇到的各种问题。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告建立质量管理体系，落实质量责任制。采用三控制（事先、事中和事后控制）的办法来加强对质量的管理。严格认真执行“三检制”，未获监理签证的不得进入下道工序的施工。认真贯彻有关技术规范、验收规程、标准，并做好各工序的技术、工艺、质量及安全交底。隐蔽工程及关键部位、关键工序安排专人旁站监督。严格控制原材料的质量，坚决杜绝不合格的材料进场使用。加强与有关单位的沟通协调，确保工程顺利有序施工。四、工程项目划分本工程共划分一个单位工程：柯城区石梁镇东塘垅水库除险加固工程。单位工程由十三个分部工程组成：主坝背水坡、主坝迎水坡、主坝贴坡排水、主坝坝顶工程、主坝防渗处理、溢洪道、放水涵管、副坝背水坡、副坝迎水坡、副坝坝顶工程、副坝防渗处理、上坝道路、管理房。其中主坝防渗处理、副坝防渗处理、放水涵管为主要分部工程。四、原材料及中间产品质量1、原材料质量水泥：每批水泥均有厂家的品质试验报告，施工单位对水泥进行1次复检，复检结果全部合格。原材料复检情况统计表序号材料名称规格型号组数检验内容检验结果1水泥32.51安定性合格32.51强度合格试验检测单位：衢州方圆检测有限公司39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告2、中间产品质量中间产品包括砼试块和骨料等。（1）砼试块在混凝土浇筑过程中，按SD105-82的规定和监理人的指示，在出机口和浇筑现场进行混凝土取样试验，并及时送检。普通砼试块试验成果表部位设计指标组数RmaxRmin判别式评定结果迎水坡预制块C25930.627.4Rn-1.6Sn≥0.83R标，Rmin≥0.85R标合格副坝砼台阶C20229.928.4Rn≥1.15R标，Rmin≥0.95R标合格主坝砼台阶C20229.227.9Rn≥1.15R标，Rmin≥0.95R标合格溢洪道压顶C20224.122.6Rn≥1.15R标，Rmin≥0.95R标合格副坝砼基座C20224.723.6Rn≥1.15R标，Rmin≥0.95R标合格主坝砼基座C20324.923.1Rn≥1.15R标，Rmin≥0.95R标合格主坝放水涵管C20223.421.7Rn≥1.15R标，Rmin≥0.95R标合格副坝放水涵管C20224.722.5Rn≥1.15R标，Rmin≥0.95R标合格溢洪道人行桥C25229.627.4Rn≥1.15R标，Rmin≥0.95R标合格溢洪道砼挡墙C2022423.5Rn≥1.15R标，Rmin≥0.95R标合格溢洪道底板C25129.1Rn≥1.15R标主坝排水沟C20223.222.9Rn≥1.15R标，Rmin≥0.95R标合计36试验检测单位：衢州方圆检测有限公司39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告（2）中间产品试验室按规范要求在砂石料厂分批取样进行骨料筛分、含泥量和砂细度模数、软弱颗粒含量及杂质等试验。见下表检测情况表序号材料名称规格检测单位检测内容检测数量标准值平均值最大值最小值合格率(%)1黄砂高家中砂衢州方圆检测有限公司含泥量1≤30.90.90.9100细度模数1＞2.52.82.82.81002卵石高家5～20衢州方圆检测有限公司超径1＜5222100逊径1＜104.94.94.9含泥量1≤10.70.7100针片状颗粒含量1≤155551003卵石高家20～40衢州方圆检测有限公司超径1＜53.23.23.2100逊径1＜103.83.83.8100含泥量1≤10.40.4100针片状颗粒含量1≤152221004细粒土衢州方圆检测有限公司最优含水量120.720.720.7100最大干密度11.591.591.59100渗透系数11.0×10-61.0×10-61.0×10-61005岩石沟溪衢州方圆检测有限公司抗压强度162.662.662.6100试验检测单位：衢州方圆检测有限公司39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告3、质量评定情况（1）单元工程评定情况单元工程质量评定汇总表分部工程名称单元工程名称单元总数合格个数施工单位自评监理复评备注优良优良率%优良优良率%△主坝防渗处理粘土斜墙填筑2121628.600小计2121628.600主坝迎水坡坝坡修整11110000砼基座开挖11110000C20砼基座330000C25砼台阶110000C20砼界墙110000护坡垫层5524000砼预制块铺设99444.400小计2121838.100主坝背水坡坝坡修整110000土方回填1010880110C25砼台阶110000C20砼框格3331003100小计15151173.3426.71主坝贴坡排水基础土方开挖11110000反滤层11110000干砌块石护坡22210000排水沟220000小计66466.700主坝坝顶钢筋砼防浪墙基础220000钢筋砼防浪墙220000坝顶路缘石220000泥结石路面2215000小计88112.500△副坝防渗处理粘土斜墙填筑13131292.300小计13131292.300副坝迎水坡坝坡修整111100110039n柯城区石梁镇东塘垅水库除险加固工程施工管理报告基础石方开挖11110000C20砼基座220000C25砼台阶110000护坡垫层22210000砼预制块铺设5524000小计1212866.718副坝背水坡坡度修整11110000土方回填8867500砼台阶110000小计101077000副坝坝顶路缘石22210000泥结石路面11110000小计33310000溢洪道基础开挖22210000浆砌块石挡墙22210000砼压顶220000砼挡墙220000砼底板11110000人行桥33133.300小计121265000△放水涵管基础开挖22150150粘土回填35351028.600涵管安装22210000启闭机设备安装110000涵管砼外包220000砼截水环2215000副坝放水涵管八字墙110000水库启闭机房110000小计46461430.412管理房管理房110000小计110000合计1601607144.46439n柯城区石梁镇东塘垅水库除险加固工程施工管理报告（2）分部工程质量评定分部工程名称自评复核备注△主坝防渗处理合格合格主要分部主坝迎水坡合格合格主坝背水坡合格合格主坝贴坡排水合格合格主坝坝顶合格合格△副坝防渗处理优良合格主要分部副坝迎水坡合格合格副坝背水坡合格合格副坝坝顶优良合格△放水涵管合格合格主要分部管理房合格合格（3）单位工程质量自评该单位工程共实施13个分部工程，计160个单元工程，经监理单位复核全部合格，无优良分部，其中自评优良单元工程71个，优良率为44.4%，监理复评优良单元工程6个，优良率为4%，在施工中未发生重大质量事故；施工质量检验与评定资料完整、齐全。故自评该单位工程质量等级为合格。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告6、质量检查情况（1）粘土回填工程粘土回填自检压实度统计表序号工程部位（起讫桩号、高程）取样日期压实度设计等级评定1粘土斜墙填筑▽80.58~▽80.8（主）2011.12.050.966≥0.96合格2粘土斜墙填筑▽80.8~▽81.1（主）2011.12.050.962≥0.96合格3粘土斜墙填筑▽81.1~▽81.4（主）2011.12.050.967≥0.96合格4粘土斜墙填筑▽81.4~▽81.7（主）2011.12.060.968≥0.96合格5粘土斜墙填筑▽81.7~▽82.0（主）2011.12.060.96≥0.96合格6粘土斜墙填筑▽82.0~▽82.3（主）2011.12.060.967≥0.96合格7粘土斜墙填筑▽82.3~▽82.6（主）2011.12.150.962≥0.96合格8粘土斜墙填筑▽82.6~▽82.9（主）2011.12.150.963≥0.96合格9粘土斜墙填筑▽82.9~▽83.2（主）2011.12.150.965≥0.96合格10粘土斜墙填筑▽83.2~▽83.5（主）2011.12.150.964≥0.96合格11粘土斜墙填筑▽83.5~▽83.8（主）2011.12.150.965≥0.96合格12粘土斜墙填筑▽83.8~▽84.1（主）2011.12.190.961≥0.96合格13粘土斜墙填筑▽84.1~▽84.4（主）2011.12.190.966≥0.96合格14粘土斜墙填筑▽84.4~▽84.7（主）2011.12.190.967≥0.96合格15粘土斜墙填筑▽84.7~▽85.0（主）2011.12.190.968≥0.96合格16粘土斜墙填筑▽85.0~▽85.3（主）2011.12.200.965≥0.96合格17粘土斜墙填筑▽85.3~▽85.6（主）2011.12.200.967≥0.96合格18粘土斜墙填筑▽85.6~▽85.9（主）2011.12.200.955≥0.96合格19粘土斜墙填筑▽85.9~▽86.2（主）2011.12.200.967≥0.96合格20粘土斜墙填筑▽86.2~▽86.5（主）2011.12.200.962≥0.96合格21粘土斜墙填筑▽86.5~▽86.85（主）2011.12.200.965≥0.96合格22粘土斜墙填筑▽83.1~▽83.4（副）2012.1.20.966≥0.96合格39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告粘土斜墙填筑▽83.4~▽83.7（副）2012.1.20.962≥0.96合格粘土斜墙填筑▽83.7~▽84.0（副）2012.1.20.967≥0.96合格粘土斜墙填筑▽84.0~▽84.3（副）2012.1.30.968≥0.96合格粘土斜墙填筑▽84.3~▽84.6（副）2012.1.30.96≥0.96合格粘土斜墙填筑▽84.6~▽84.9（副）2012.1.30.967≥0.96合格粘土斜墙填筑▽84.9~▽85.2（副）2012.1.140.962≥0.96合格粘土斜墙填筑▽85.2~▽85.5（副）2012.1.140.963≥0.96合格粘土斜墙填筑▽85.5~▽85.8（副）2012.1.140.963≥0.96合格粘土斜墙填筑▽85.8~▽86.1（副）2012.1.150.965≥0.96合格粘土斜墙填筑▽86.1~▽86.4（副）2012.1.150.964≥0.96合格粘土斜墙填筑▽86.4~▽86.7（副）2012.1.150.965≥0.96合格粘土斜墙填筑▽86.7~▽86.9（副）2012.1.150.961≥0.96合格以上检查结果说明粘土回填质量合格，达到规范和设计要求。（2）砼工程砼浇筑质量好，振捣密实，无孔洞、蜂窝、麻面现象，平整度均符合规范要求。单元工程100%合格率，砼试块检验结果均为合格。以上检查结果说明砼工程符合设计及规范要求。（3）施工缺陷及处理无39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第六章安全生产和文明施工一、安全生产1、安全组织保证建立以项目经理为首的安全管理机构，配备专职安全管理人员，负责工地的安全工作，制订工地安全施工条例，落实各级安全生产责任制，树立安全为了生产，生产必须安全和安全第一的思想。项目部设专职安全员1名，各施工队设兼职安全员1名，各班组长为兼职安全员。成立以项目经理为组长的防汛抗灾领导小组，负责本工程做好汛期检查，配置必要的防汛物资和器材，按合同规定做好汛情预报和安全度汛工作。根据安全生产的有关规定，设立安全生产告示牌，认真贯彻执行安全生产规程，贯彻执行安全生产保护法规。持证上岗，对所有参与施工的人员进行岗位培训，定期组织学习有关文件和规定，进行经常性的安全教育，增强安全意识。做好各级安全工作交底及安全生产的各类台帐，在施工班组每日的生产会上，进行有针对性的安全教育。进入施工现场穿戴好个人劳保用品，并实行佩证上岗。2、安全技术措施39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告施工用的电动设备和工具必须做好接地接零保护，并安装好触电保护装置；用电线路、电器及照明均由专职电工专门管理，严禁他人乱拉乱接。并遵守《施工现场临时用电安全技术规范》（JGJ46）的规定。运输车队由专人指挥车辆进出，车辆装货、卸货设置专人指挥，教育驾驶员应服从现场指挥人员指挥。禁止车辆机械与电器设备带病工作，确保安全施工。搞好起重作业安全工作。作业前，必须检查其设施完好，谨慎操作。班组安全员在上班前应对工作环境、安全设施、机电设备和工器具、防护装置等进行详细检查，如发现问题，应及时报告和处理。夜间施工由施工、技术人员值班，做好施工场地照明，在危险处设置红灯以示警告。土石方开挖时，对地质条件较差或较高边坡开挖时，及时按设计要求做好边开挖边支护工作，严防边坡失稳坍方塌坡。灌浆机等施工设备，需经全面检查后确认正常后再投入使用，每次使用前应进行试运转，对承压设备或容器均应安装压力表，有安全阀。对防火重点场所、仓库（如木工厂、油库）挂置醒目的禁火牌，执行动火许可证制度，严禁无证动火，加强防火器材的配置和定期检查，确保万无一失。对施工排水应配置应急的备用设备和设施（包括备用电源），以避免施工场地造成积水而影响工程正常施工。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告备足防汛物资，组建一支强有力的抢险队伍。在汛期由专人24小时值班，发现险情及时抢险，尽可能的将险情消灭在萌芽状态，确保工程安全度汛。汛期要时刻重视水情及气象预报，发现有可能危及工程安全，人身安全的气象预报时，采取有效措施，保证工程有关设备及人员财产安全。3、安全保证体系详见下页“安全保证体系框图”。二、文明施工及环保措施健全管理组织，成立文明施工管理小组，负责领导项目部开展文明施工活动，并定期组织文明施工检查。施工期间严格遵守国家有关环境保护的法律、法规和规章，采取合理的措施进行环境保护。组织项目经理部学习国家有关环境保护的法规和合同中规定的环保要求，在制定施工措施和组织管理中具体落实到位。对临设场地做好规划，布置合理，便于集中管理，做到生活区干净、整洁。制作各种文明施工标牌、标语，在施工现场主要出入口处设置“五牌一图”，加强宣传工作。坚持文明施工，做到施工生产组织合理，安全措施落实，机具、材料布置有序，现场文明整洁，道路畅通，排水良好。严格遵守国家有关环境保护法令，施工中将严格控制施工污染，减少污水、粉尘及空气噪音污染，严格控制水土流失，维护生态平衡。施工废水、生活污水不得排入农田、耕地、饮用水源和灌溉渠道。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告清理场地废料和处理土石方工程的废方，不影响排灌系统及农田水利设施安全。施工作业生产的灰尘，除在场地的作业人员配备必要的专用劳保用品外，还应随时进行洒水以使灰尘公害减至最小程度。施工现场及道路在天气干燥及扬尘季节，采用洒水车洒水降尘。尊重当地民风民俗，与当地政府、当地人民群众以及业主、监理、设计代表等建立正常、良好的合作关系，创造良好的文明施工氛围。工程完工后，拆除临时设施，清理场地，确保工完料尽39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告安全保证体系框图安全领导小组组长：项目经理专职安全员安全检查安全控制安全教育安全责任制防盗窃防火灾防触电防坍方防高空坠落防洪防止气象灾害防机械设备事故工区班组安全活动广播及黑板报宣传系统安全教育执行安全奖惩条例制订安全管理措施签订安全责任书信息反馈不定期检查定期检查消除隐患提高安全意识预防事故措施落实实现安全生产39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第七章价款结算与合同管理一、合同价与实际结算价的分析本工程采用工程量清单报价合同，基本按合同所规定的工程项目进行施工。本工程合同价为162.3838万元。实际结算价约127.67万元(待审价)。工程造价减少主要原因为上坝道路施工内容减少。二、财务管理在施工项目管理中，最终是要使项目达到施工工期短，低消耗、高质量、安全无事故等预期的目标，而成本是这些目标经济效果的综合反映。因此，项目部把施工项目成本管理作为施工项目管理的核心。项目部在对项目施工过程中进行成本管理时，遵循成本最低化原则，全面成本管理原则，成本责任制原则，成本管理有效化、科学化原则。通过成本管理的各种手段，促进不断降低施工项目成本，达到可能实现的最低目标成本管理要求。在管理过程中，既重视实际成本的计算和分析，又重视全过程的成本管理和对其影响因素的控制。做到全企业、全员、全过程的管理，对施工项目成本进行层层分解，以分级、分工、分人的成本责任制作保证，项目部对企业下达的成本指标负责，班组和个人对项目部的成本目标负责，做到层层保证，并定期考核评定。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告第八章经验与建议保证水库的安全运行，发挥水库的效益，是本次水库除险加固主要目的。为此提出以下几点经验与建议:1、本工程保质保量按时完成的重要因素是各级领导部门重视的结果。2、项目部施工协调管理是保证工程按期、保质完成的重要因素。3、合理的施工组织设计是工程建设的技术保障，合理的施工进度计划能够确保工程建设有序进行。因此在施工准备阶段重视施工组织设计、施工进度计划的编制工作。粘土施工和贴坡排水施工两项单元工程同时存在的工程，粘土施工和贴坡排水工程错开施工，以保证大坝的稳定。4、做好水库的控制运用，在保证工程安全的前提下，充分发挥水库的潜力，以发挥更大的社会效益。结束语柯城区石梁镇东塘垅水库除险加固工程已全部完工，根据工程的检测资料和评定资料，各个分部及单元工程质量达到设计和规范要求。综上所述，从施工角度看，柯城区石梁镇东塘垅水库除险加固工程已全部完工已经具备完工验收条件，请各位专家评审。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告附件一、项目部主要成员表序号管理岗位姓名1项目经理曾建峰2技术负责人汪增富3施工员傅慧萌4质检员陈宏泉5安全员陈晓冬39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告二、项目管理组织机构图项目管理组织机构如图39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告工程施工管理大事记1、2011年11月2日，在石梁镇领导的组织下，由区水利局、设计单位，监理单位，石梁镇领导、水管员、施工单位参加，在东塘垅水库工地现场进行实地察看，根据现场实际情况确定了上坝道路，要求各单位尽力支持，尽快进行现场施工。2、2011年11月6日，施工单位技术人员对主坝轴线放样；对主坝背水坡、排水沟放样；对上坝道路、管理房放样；副坝主轴线放样。3、2011年11月20日，挖掘机进场，原水库管理房拆除。4、放水涵管开挖开始施工。5、2011年11月28日，市水利局、区水利局、业主来工地进行检查指导工作，电视台随同；下午，业主、质检站、监理、设计、工地所在村长来工地现场确定放水涵管方案。6、2011年11月29日，业主、质检站、监理、设计、村委会来工地联合验收放水涵管基础。7、主坝迎水面开始施工。8、2011年12月5日，质检站、业主、监理、村委会联合确定斜墙基面高程、对基面高程进行验收。9、2011年12月18日，在石梁镇政府会议室，由业主单位主持，有区水利局、乡政府、设计、监理、施工单位参加的技术交底会；主坝背水坡基础开始开挖。39n柯城区石梁镇东塘垅水库除险加固工程施工管理报告10、2011年12月20日，业主、监理、设计对放水涵管及砼基础进行验收。11、2011年12月30日，迎水坡开始铺预制砼块。12、2012年1月7日，启闭机进水口基座开始施工。13、2012年1月13日，副坝涵管开始浇筑。14、2012年2月4日，管理房基础开始开挖。15、2012年2月17日，溢洪道土石方基础开始开挖。16、2012年4月10日，主坝放水涵管施工全部完成。17、2012年4月20日，迎水坡预制砼块铺设完成。18、2012年4月28日，溢洪道人行桥开始施工。19、2012年5月14日，溢洪道砼挡墙开始施工。20、2012年5月26日，副坝涵管施工全部完成。21、2012年6月10日，溢洪道施工全部完成。22、2012年6月7日，主坝背水坡砼框格开始施工。23、2012年6月27日，主坝坝顶防浪墙开始施工。24、2012年7月3日，主坝背水坡砼框格施工全部完成。25、2012年7月5日，坝顶防浪墙施工全部完成。26、2012年7月12日，柯城区石梁镇东塘垅水库除险加固工程全部完工，施工队退场。39
