(可研报告）xxx水库除险加固工程初步设报告 122页

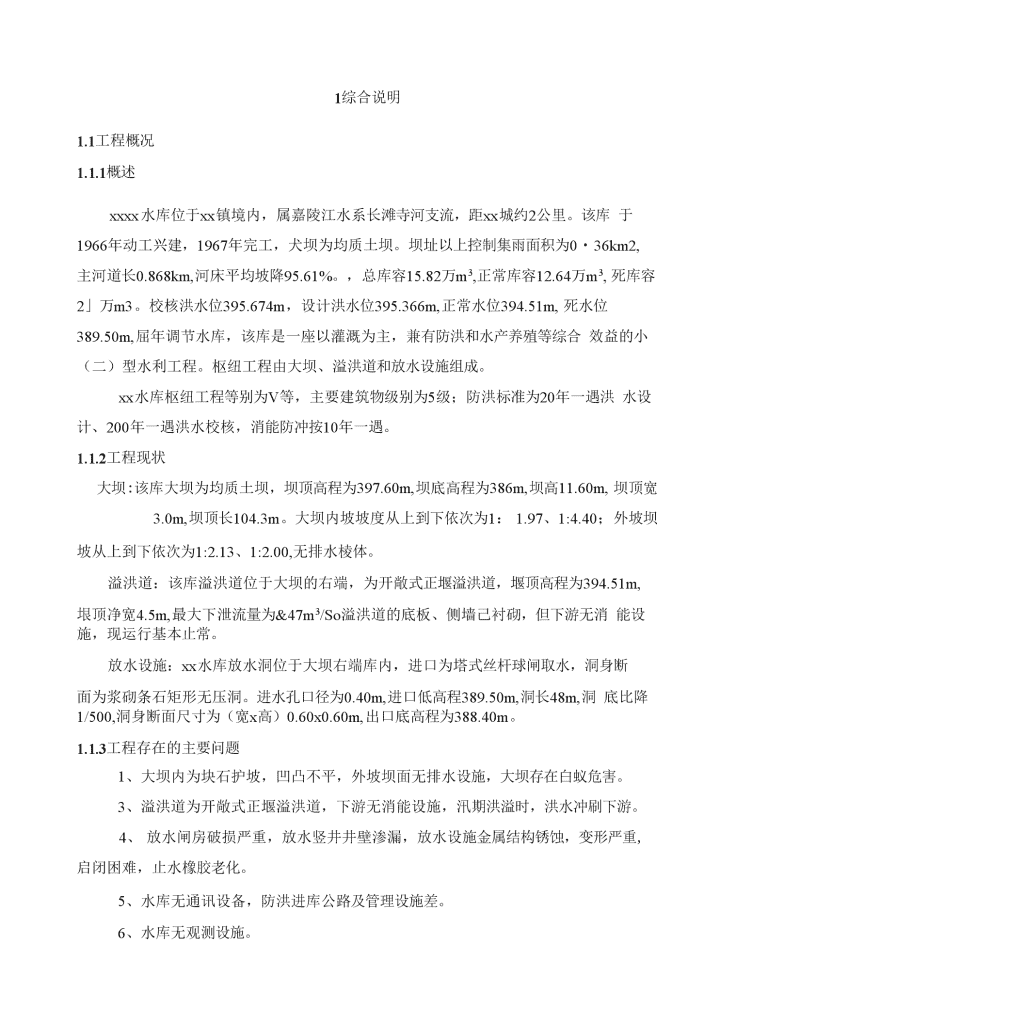

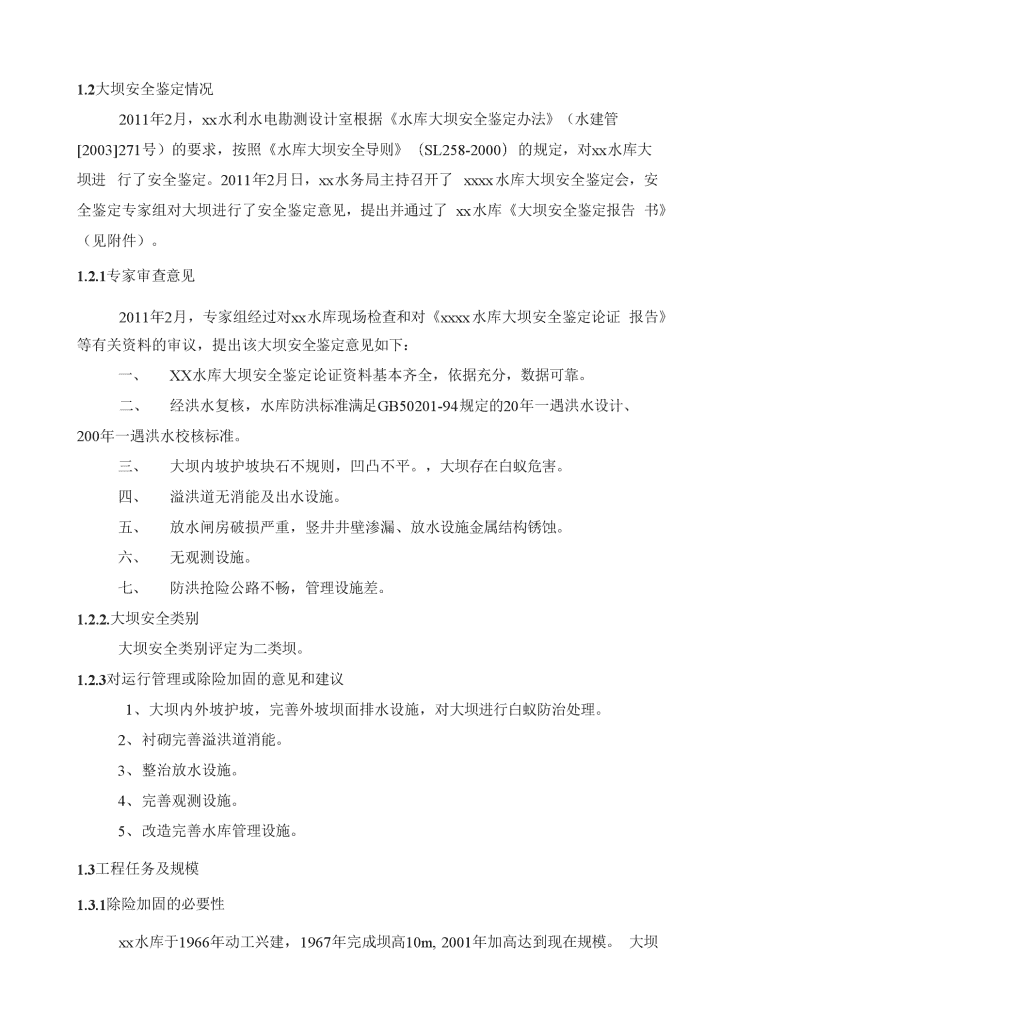

1综合说明1.1工程概况1.1.1概述xxxx水库位于xx镇境内，属嘉陵江水系长滩寺河支流，距xx城约2公里。该库于1966年动工兴建，1967年完工，犬坝为均质土坝。坝址以上控制集雨面积为0・36km2,主河道长0.868km,河床平均坡降95.61%。，总库容15.82万m3,正常库容12.64万m3,死库容2」万m3。校核洪水位395.674m，设计洪水位395.366m,正常水位394.51m,死水位389.50m,屈年调节水库，该库是一座以灌溉为主，兼有防洪和水产养殖等综合效益的小（二）型水利工程。枢纽工程由大坝、溢洪道和放水设施组成。xx水库枢纽工程等别为V等，主要建筑物级别为5级；防洪标准为20年一遇洪水设计、200年一遇洪水校核，消能防冲按10年一遇。1.1.2工程现状大坝:该库大坝为均质土坝，坝顶高程为397.60m,坝底高程为386m,坝高11.60m,坝顶宽3.0m,坝顶长104.3m。大坝内坡坡度从上到下依次为1：1.97、1:4.40；外坡坝坡从上到下依次为1:2.13、1:2.00,无排水棱体。溢洪道：该库溢洪道位于大坝的右端，为开敞式正堰溢洪道，堰顶高程为394.51m,垠顶净宽4.5m,最大下泄流量为&47m3/So溢洪道的底板、侧墙己衬砌，但下游无消能设施，现运行基本止常。放水设施：xx水库放水洞位于大坝右端库内，进口为塔式丝杆球闸取水，洞身断面为浆砌条石矩形无压洞。进水孔口径为0.40m,进口低高程389.50m,洞长48m,洞底比降1/500,洞身断面尺寸为（宽x高）0.60x0.60m,出口底高程为388.40m。1.1.3工程存在的主要问题1、大坝内为块石护坡，凹凸不平，外坡坝面无排水设施，大坝存在白蚁危害。3、溢洪道为开敞式正堰溢洪道，下游无消能设施，汛期洪溢时，洪水冲刷下游。4、放水闸房破损严重，放水竖井井壁渗漏，放水设施金属结构锈蚀，变形严重,启闭困难，止水橡胶老化。5、水库无通讯设备，防洪进库公路及管理设施差。6、水库无观测设施。n1.2大坝安全鉴定情况2011年2月，xx水利水电勘测设计室根据《水库大坝安全鉴定办法》（水建管[2003]271号）的要求，按照《水库大坝安全导则》（SL258-2000）的规定，对xx水库大坝进行了安全鉴定。2011年2月日，xx水务局主持召开了xxxx水库大坝安全鉴定会，安全鉴定专家组对大坝进行了安全鉴定意见，提出并通过了xx水库《大坝安全鉴定报告书》（见附件）。1.2.1专家审查意见2011年2月，专家组经过对xx水库现场检查和对《xxxx水库大坝安全鉴定论证报告》等有关资料的审议，提出该大坝安全鉴定意见如下：一、XX水库大坝安全鉴定论证资料基本齐全，依据充分，数据可靠。二、经洪水复核，水库防洪标准满足GB50201-94规定的20年一遇洪水设计、200年一遇洪水校核标准。三、大坝内坡护坡块石不规则，凹凸不平。，大坝存在白蚁危害。四、溢洪道无消能及出水设施。五、放水闸房破损严重，竖井井壁渗漏、放水设施金属结构锈蚀。六、无观测设施。七、防洪抢险公路不畅，管理设施差。1.2.2.大坝安全类别大坝安全类别评定为二类坝。1.2.3对运行管理或除险加固的意见和建议1、大坝内外坡护坡，完善外坡坝面排水设施，对大坝进行白蚁防治处理。2、衬砌完善溢洪道消能。3、整治放水设施。4、完善观测设施。5、改造完善水库管理设施。1.3工程任务及规模1.3.1除险加固的必要性xx水库于1966年动工兴建，1967年完成坝高10m,2001年加高达到现在规模。n大坝为均质土坝。大坝自建成，因施工质量差，土料碾压不密实，于2000年初内坡中出现了滑坡，滑题长约25m,滑体高约3.15m,滑体厚约2.7m,滑体顶部高程约397.13m。2001年5月，由县财政拨款对滑体进行了翻挖回填处理，对大坝进行了培厚加高、护坡等整治，现人坝坝顶宽度及内、外坡比均匀满足构造要求，无变形、渗漏等隐患，运行基木正常，但内坡坡块石不规则，凹凸不平。溢洪道下游无消能设施汛期洪水冲刷下游，抢险公路不通畅，管理设施差。大坝、溢洪道及放水设施等病害较多，属病险水库大坝，安全性综合评价级别为二类坝，须尽快进行除险加I古I,全面整治，以确保大坝安全。水库下游有一个村，0.05万亩农田，影响人口0」万人、属于地理位置较为重要的水库。综上所述，xx水库病害整治工程是十分必要和迫切的。1.3.2工程除险加固任务根据《XX水库安全鉴定报告书》，结合XX水库枢纽工程病害实际情况，其除险加固任务如下：1、拆除内坡块石，增设内、外坡护坡和工程观测设施完善坝面排水设施，对大坝进行白蚁防治处理。2、衬砌完善溢洪道消能及出水渠。3、整治放水设施。4、改善水库管理设施。5、完善观测设施。1.3.3工程规模1.3.3.1工程规模确定的原则(1)水库除险加固后的兴利库容应满足灌溉要求。(2)水库除险加固后不增加水库防洪库容，不改变水库现状规模。(3)各建筑物的除险加固尽可能结合现状结构合理优化布置。1.3.3.2水库防洪标准的确定xx水库为小(2)型水库，原设计防洪标准按20年一遇洪水设计、200年一遇洪水校核。本次设计只针对水库存在的安全隐患进行除险加固，不改变水库的功能和供水规模；因此，本次除险加固按原防洪标准不变。1.3.3.3正常蓄水位确定nXX水库现状止常蓄水位394.51m；根据xx水务局“十二五”规划可知，xx水库近期规划的灌溉规模均维持现状不变。因此，本次除险加固设计不改变原兴利库容，正常蓄水位仍采用394.51m。1.3.3.4调洪演算xx水库的泄洪方式为开敞式正堰，水库从正常水位394.51起调，当库水位高于溢洪道堰顶时自由泄洪，当水位低于溢洪道堰顶时水库则进行蓄水。1.3.3.5工程规模确定本次除险加固的工程规模为:水库正常蓄水位为394.51,设计洪水位为395.366m,校核洪水位为395.674m；总库容15.82万n?,兴利库容11.54万m3,死库容2.1万打；溢洪道堰顶高程为394.5101。1.4水文1.4.1流域特征XXXX水库为小(二)型水利工程，属嘉陵江水系长滩寺河支流，大坝坐落在XXXX镇境内，距xx2km,坝址以上控制集雨面积0.36平方公里，主河道长0.868公里，河床平均比降95.61%o,流域内最高峰相对高差40〜70米。库区出露岩层主要为侏罗纪砂岩层，出露土层多为砂壤土，植被良好。1.4.2设计洪水(1)防洪标准按照《防洪标准》(GB50201-94)及《水利水电工程等级划分及洪水标准》(SL252-2000)的规定，该库防洪标准确定为20年一遇洪水设计，200年一遇洪水校核。(2)设计洪水推求鉴于本库流域及附近区域无实测洪水流量资料，不能采用由洪水流量资料推求洪水设计，水库运行期间又无洪水过程出流观测资料，不能由库水位及出库流量等资料通过入库洪水来推求设计洪水。故采用由暴雨资料(小流域)推求设计洪水的途径。按照《XX省中小流域暴雨洪水计算手册》中推荐的水科所理论公式计算。计算成果见下表:n频率P%入流调洪演算结杲洪峰流量QP(m3/s)洪水总量Wp(万m3)最高水位(m)最大库容Vm万m3)最大下泄流量qm(n?/s)最大溢洪水深H(m)0.5%11.8411.30395.67415.828.51.6145%7.827.37395.36614.975.350.85610%6.726.06395.2814.64.350.77(3)坝顶高程复核经计算，大坝坝顶高程如下表:运行工况G(m)坝顶超Y(m)复核坝顶高程(m)Z二G+Y现状坝顶高程(m)坝顶欠高(m)防浪墙程(m)正常水位394.510.43394.94397.6000设计水位395.3661.6396.966397.6000校核水位395.6740.95396.624397.6000表1-3整治前xx水库坝顶高程复核成果表1.5工程地质1・5・1库区工程地质条件1.5.1.1基本地质情况XX水库位于XXXX镇境内，屈嘉陵江水系长滩寺河支流，库区属低山丘陵地区，构造剥蚀中丘地貌，河谷两岸基岩裸露，河床呈“U”字形。水库位于XX—岳池一XX川中褶带旋纽构造体系之西向斜轴部一带，区内出露地层为侏罗系中统上沙溪庙组，属河湖相沉积的砂岩、泥岩、互层结构。地质构造简单，岩层产状平缓，无大断裂构造存在，挽近期构成运动微弱，地应力强度不高，无强地震活动记录。据2008年6月中国地震局发布的［XX、甘肃、陕西部分地区地震动峰值加速度区划图、地震动反应谱特征周期区划图］查得，工程区地震动峰值加速度位于小于0.05g区内，动反应谱特征周期位于小于0.35S区内。根据工程区各建筑物的情况，确定木工程区地震动峰值加速度小于0.05g,动反应谱特征周期小于0.35S,对应地震基本烈度小于6度。按水利水电区域构造稳定性分级标准，工程区稳定性较好。由于区内山体地形坡度较缓，无滑坡、泥石流等不良地质现象，少见岩体卸荷崩塌，物理地质现象主要为岩体的风化。近水平地层区水文地质条件简单，地下水按埋藏条件可分为松散堆积层中孔隙水n和基岩裂隙水，接受大气降水与库水的补给。1・5丄2库区地貌岩性库区屈低山丘陵山区，屈于构造剥蚀中丘地貌，两岸呈阶梯斜坡，山脊走向与区域构造方向一致，山体起伏相对较平缓，水系发育，呈树枝状展布。两岸冲沟较发育，库区两岸基岩出露，在河流两岸及沟谷两岸局部存有重力堆积地貌。库盆出露地层为侏罗系中统上沙溪庙组（J2S）泥质胶结中粒石英砂岩和砂质泥岩。岩层产状平缓，无大断裂构造存在，区域稳定性好。1・5・2库区工程地质条件评价1.5.2.1水库渗漏从地质调查情况看，水库多年运行，库周未见明显泉点出露，库区地下水主要是赋存于风化基岩中的裂隙水和坡残、坡洪积体内空隙水，主要靠大气降水补给，并以缓流的形式向库内排泄，库区周围无低邻谷渗漏问题。1.5.2.2库岸稳定库区属中低山构造剥蚀性河床，库小坝低，岩体介质单一，较完整。库盆均为砂页岩，构造活动相对稳定，区域稳定性好，库岸平缓，不利于应力集中和库水向岩体深部渗透；库水的荷载作用和孔隙水压力有限，不具备诱发地震条件。库区内无大型矿洞，近坝库岸为强风化砂页岩岩质边坡，经运行多年，库岸再造已基本完成，未发现滑坡及崩塌迹象，库岸稳定。1・5・2・3库区淤积流域内农耕种植发达，无水土流失，库区固体径流来源缺乏，经过多年运行，不存在淤积问题。1・5・3坝址工程地质条件1.5.3.1地形地貌坝址区位于低山丘陵山区，屈于构造剥蚀中丘地貌，两岸呈阶梯斜坡，坡度30〜50°,河床呈U山包多呈圆包山，冲沟较发育。地形受构造和岩性控制，砂岩一般呈n陡崖：砂质泥岩呈浑圆状丘包和缓状坡地，沟谷与山顶之间高差为40〜70m。坝址处河谷地面高程约386.10m,河谷相对高差20m左右。1.5.3.2地层岩性坝区主要覆盖层由第四系全新统坡残积层（Q『Hi）及坡洪积层（Qji+E）,基岩为侏罗系中统上沙溪庙组（bs），坡洪积分布于大坝上、下游河沟及侧向冲沟地带，主要为粉质粘土。粉土，红褐色，可一软塑状，土质不均，下部含砂岩和泥岩碎屑，其表层0.5m左右为耕作土，含大量植物根系和有机质，表层厚0.8〜2.6m。坡残积层分布于河岸台地及山顶平缓地带，主要为粉质粘土，砂岩。坝址区覆盖为中粒长石砂岩，下覆层为粉砂质泥岩。粉砂质泥岩呈紫褐色，粉砂泥质结构，层状构造，磁盘物成分为粘土矿物为主，此为长石、云母等，层里发育，岩性软弱，抗风化、冲刷能力低，具脱水开裂特征，厚度大于41.5m，该层是坝基的隔水层。砂岩呈灰白色，中粒结构，钙质胶结，层理发育，主要成份为长石、石英，次为云母及岩屑暗色矿物组成，砂岩厚度19.0〜32.5m。坝区岩石风化强烈，强风化层厚3.0〜11.3m,中等风化层厚4.8~8.9m。1.5.3.3地质构造坝区地层平缓，近于水平，岩层倾向NW68。、倾角2。。枢纽区未见断层构造，砂岩中仅发育一对“X”剪切构造裂隙，其一组产状为走向220。、倾向130。、倾角58。，另一产状为走向113。、倾向23。、倾角63。。该“X”裂隙微张，面值，延伸1.0〜25.0m,一般在砂岩中延伸较远较长，至砂质泥岩中夹灭，裂隙间距0.7〜8.5m,张开度0.1-2.0cmo1.5.3.4水文地质条件区内水文地质条件简单。地下水主要为松散堆积层中的孔隙型潜水和基岩中的脉状裂隙型潜水。接受大气降水与库水的补给。孔隙型潜水主要赋存于沟底松散土层中,水量一般丰富，地下水位高。裂隙型潜水主要赋存于基岩内各种裂隙中，一般以泉的形式排泄。地下水类型属重要碳酸钙低矿化度水，地下水适用于饮用、灌溉，对混凝土均不具有腐蚀性。1・5・4枢纽工程地质条件1・5・4・1大坝坝基（肩）工程地质条件nxx水库大坝修建吋，河槽段坝基有部分建基于坡洪枳粉质粘土层上，坝基截流槽位于坝轴线，呈倒梯形，底宽1.0m、口宽4.0m,深度l・5m。坝基粉质粘土厚度2.5〜3.0m左右，为红褐色、灰褐色，可塑状，局部为软塑状，土质不均，下部粉质砂质含量较重，近于粉土，粉质粘土以下为砂质泥岩，砂质泥岩强风化带厚度2.5〜4.5m左右,弱风化带厚度6.0〜8.0m左右。岩层中构造裂隙发育少。河槽两侧坝基及两坝肩建坝时,清除坡面土层及块石，坝肩截流槽宽度4m,深度进入强风化岩层1.5m,坝体与坝基及左右坝肩强风化砂质泥岩接触。左右坝肩岸坡呈25〜50。陡斜坡，坡高2.0〜6.0m,左右坝肩岩性以砂质泥岩、砂岩互层为主，与坝体接触地带的岸坡岩石呈强风化状，岩石裂隙无发育，左右坝肩岩石强风化带厚8.0〜11.0m,弱风化带厚度10.0〜15.0hkj5.4.2溢洪道地质条件溢洪道位于大坝右坝肩，沿岸坡脚布置。溢洪道各段岩性为砂质泥岩的风化层，岩石风化破碎，完整性差，强度低，抗冲刷能力弱。溢洪道后其长度约15〜50m,底宽4左右，高约1.0m左右，呈小冲沟状，为土质沟渠，土性为坡洪积粉质粘土，土层厚度3〜5m,为浅红褐色、灰褐色，可塑状为主，局部呈软塑状，土质不均，下部粉质较重。排洪渠两侧为农出，稳定性差，抗冲刷能力弱。1.5.4.3放水设施地质条件放水竖井位于大坝右端的强风化砂质泥岩层上，竖井采用砂岩条石浆砌，现场检查放水闸房破损严重，竖井条石风化，放水设施金属结构锈蚀，启闭困难，漏水严重。1.5.5天然建筑材料⑴石料砂岩条、块石料场选在近主坝右库岸区域内开采，该料场料石为侏罗系沙溪庙组（J2S）的浅紫灰色细粒结构的长石石英砂岩，厚层状构造，矿物成份以长石、石英为主，层面富集岩屑和绢云母。强风化厚1.6m,弱风化厚6.0m,表层有1.0m的第四系全新统坡积粉质粘土。储量计算中将地表土层和强风化层岩石划为无用层。有用层厚6.0m,储量达3万n?,大于设计用量的3倍，无用层厚2.0m,体积为1.0万n?,剥采比为0.3:E⑵砂卵石料本工程所需砂卵石数量不大，大坝附近无砂卵石料场，只能到罗渡镇去采运，运距约30kmo该产地地形开阔，长180m,宽80m,呈条形状顺河布置，有用层厚3.0—5.0m,上覆无用层厚0.2—0.5m,卵石储量4.0万m?,砾石储量为2.0万m3,层中砂为2.0万iM,无用层体积0.8万IM,储量能满足设计需要，开采条件好。n据该料场现场取样试验，卵石粒径大于10cm的含量占7.5%,卵石粒径10—2cm的含量占56.5%，砾石粒径2—0.05cm的含量占20.5%,砂占14.7%,细度模数1.36,平均粒径0.256mm,含泥量约为4.1%。质量能满足要要求。砂卵石有专业队伍开采，汽车运输至施工现场。（3）坝顶填筑石渣料砂质泥岩石渣料场选在近主坝右库岸石料场附近区域内开采，该料场渣料为侏罗系沙溪丿甫组（J2S）的紫红色砂质泥岩，粉砂泥质结构，层状构造，矿物成份以粘土矿物为主，次为长石、云母等，岩性不均，夹砂岩及泥质粉砂岩薄层或透镜体，强风化带厚3.0m,弱风化带厚5.5m,表层有1.0m左右的第四系全新统坡积粉质粘土。储量计算中将地表土层和上部1.0m强风化层岩石划为无用层。有用层厚12m,储量达8万n?,大于设计需用量的3倍，无用层厚2.0m,体积为1.8万m3,剥采比为0.15：k该料场在数量和质量上均能满足设计要求。但需修简单公路，人工和机械结合开采，汽车运输至施工现场。1.6工程除险加固设计161大坝上游坝坡：上游坝坡为2级，一级坡为高程397.60至坝顶，采取整形调坡，由现状1:1.97调制1:2.0；从高程397.60m处至坝顶采用M7.5浆砌条石框格C20预制六棱块混凝土板护面，下铺15cm厚砂砾石垫层，C20预制六棱块混凝土板边长0.25m。并在高程391.12m处增设C20妊地梁，地梁截面尺寸0.6x0.8mo二级坝坡为高程397.60至坝址，坡比保持不变为1:1.44。坝顶整治设计：整治厚坝顶高程不变；坝顶采用15cm厚C15混凝土硬化，坝顶自上游向下游倾斜坡度为2%；坝顶上下游侧增设C20碗路缘石，尺寸O.3xO.3m（宽x高）。下游坝坡：下游坝坡表面从坝顶至高程389.90m采用M7.5格浆砌条石框格草皮护坡，施工方法为：平整坝体土，在平整后的坝体土上修建0.3X0.5m条石菱形框格，框格网的尺寸3.0mx5.0m,与坝轴线平行，框格建好后覆土，保证表层至少20cm厚的耕植土，然后在框格内种植草皮；在高程389.90m处设置宽0.3m高0.3m的C20混凝土排水沟；由下游坝底至高程389.90m处设置贴坡排水，贴坡排水由下至上为0.5m厚反滤层、0.3m厚干砌石组成；在下游坝坡屮部设置梯步，梯步净宽2.0m,采用C15栓砌筑。对大坝进行白蚁防治处理。1.6.2溢洪道现状溢洪道只有进口段、控制段和陡槽段，无消力池及出水渠，为此，对溢洪道n进行设计。(一)设计洪水标准根据GB50201-94标准，本水库溢洪道为5级建筑物。泄流能力按20年一遇洪水设计，200年一遇洪水校核，消能防冲工程按10年一遇洪水设计。溢洪道整治分为四部分：⑴进口段：桩号0+000.00〜0+002.60,进口段净宽5.0m,现状边墙和底板已采用M7.5浆砌条石条衬砌，边墙净高3.09m,顶宽0.4m,底宽0.91m,背坡1:0.3；底板厚0・3m底坡i=-0.25o进口段完好，不整治。(2)控制段：桩号0+002.60〜0+006.60,净宽4.5m,现状边墙和底板已采用M7.5浆砌石条衬砌，边墙净高3.09m,顶宽0.4m,底宽0.91m,背坡1:0.3；底板厚0.3m,边墙和底板完好不整治。(3)泄槽段I：桩号0+006.60〜0+023.60,净宽4.5m,现状边墙和底板已采用M7.5浆砌石条衬砌，边墙净高1〜3.09m,顶宽0.4m,底宽0.91〜0.4m；底板厚0.3m,底坡i二0.059,边墙和底板完好不整治。，⑷泄槽段II：桩号0+023.60〜0+031.05,净宽4.16~4.5m,左右边墙采用C20碗新建，新建边墙净高0.64-1m,顶宽0.4m,底宽0.4m；底板采用C20碗新建，新建底板厚0.15m,底坡i二0.25。(5)泄槽段III：桩号0+031.05〜0+034.76,净宽4-4.16m,左右边墙釆用C20確新建，新建边墙净高0.64〜1.57m,顶宽0.4m,底宽0.4m；底板采用C2(H仝新建，新建底板厚0.15m,底坡i=0.25。(6)消力池：桩号0+034.76〜0+041.06,新建消力池，U型结构，池长6.3m,池深0.4m,池宽4m,底板厚0.4m；左右侧墙采用C20碇新建，新建边墙净高1.57m,顶宽0.4m。底板设置(p75mm的PVC排水管，梅花形布置，间距2m。(7)出水渠：桩号0+041.06〜0+043.27,接入下游小河溪。边墙净高1.17m,采用C20碗新建，顶宽0.4m,底板采用0.2m厚C20碗衬砌，底坡i=0.002。1.6.3放水设施拆除并新建放水闸房，对竖井井壁漏水处进行开槽勾缝缝，更换放水设施金属丝杆球阀，规格和现状一样均为4)250mm,更换止水橡胶；1.7施工条件n1.7.1交通条件xxxx水库位于XX镇境内，属嘉陵江水系，长滩寺河支流，距XX约2km,总库容15.82万是一座以灌溉为主、兼有防洪、水产养殖等综合效益功能的小(2)型水库；水库枢纽工程由大坝、溢洪道及放水设施三部分组成。本工程距xx城约2km,距乡村对外公路约1.5m；外来材料及设备可通过防汛抢险公路直接到达施工现场，对外交通较为便利。1.7.1.1建材、水、电供应及可供机械修配条件(1)建材供应水泥：工程配置混凝土所需要的水泥品种，各种水泥均应符合国家和行业现行标准，优先选用硅酸盐水泥或普通硅酸盐水泥，其强度等级不低于32.5号，本工程所需水泥在岳池购买，运距2kmo钢筋、木材由XX物资部门供应，汽油、柴油、由XX石油公司供应，炸药在XX城购买，运距2kmo(2)水、电供应条件工程施工用水可直接抽取库水，生活用水可由周围民井解决。施工用电可就近搭接10KV线路，场内设置降压站，增设20KVA变压器一台。施工区用电以380V线路引至各用屯点。(3)机械修配条件工程距xx城2km,有xx汽修厂等能力较强的机修企业为工程机械修配服务。在工地现场只设小型的机械修理站，对施工机械进行FI常的维护和维修。1・7・2滋工导流xx水库枢纽除险加固工程主要建筑物为5级，相应临时建筑物为5级。根据《水利水电工程施工组织设计规范》(SL303-2004)规定，该工程施工导流标准为3〜5年一遇的洪水标准，结合本工程实际及施工导流特点，大坝上游坝坡削坡护坡、竖井、溢洪道整治施工选择在枯水期进行，整个工程导流标准按5年一遇洪水设计。先将手动丝杆球阀打开将库水位放至死水位，在整治竖井施工时，利用潜水泵抽排库水，由于放水竖井施工简单、工期短，潜水泵则根据枯水期施工时的实际来水量进行选用，而水库其余项目施工时则均利用竖井进行导流。n1.7.3主体工程施工本工程主体工程包括大坝、溢洪道、放水设施等，施工内容主要有土石方开挖工程、砌石工程、妊工程等。1.7.3.1土石方开挖工程首先人工对开挖范围内的植被进行清除，运至指定地点进行烧毁，然后釆用机械自上而下分层开挖，自卸汽车运至弃渣区弃渣。石方开挖采取自上而下分层进行，分层高度1.5m左右，风钻造孔，人工装药爆破，配1.On?液压反铲装5t自卸汽车运至弃渣区。1.7.3.2砌石工程在指定的料场开采符合规范要求的石料，用汽车运至工地临时堆码场，人工清面、修面，再用胶轮车运至各施工部位。浆砌条石一律采用铺浆法、条石料分层卧砌施工,同一平面大致水平，上、下错缝，内、外搭接砌筑。铺浆厚度2cm〜3cm,缝间砂浆满填密实，结构尺寸严格按设计图纸要求控制。1.7.3.3混凝土及钢筋工程采用0.41TP移动式拌合机拌制，胶轮车运输，人工入仓，2.2kw电动插入式振捣器振捣，零星部分采用胶轮车运输殓，人工入仓，并进行抹面收面。浇筑的同时作好排水与临时支护措施，湿润草垫覆盖，洒水养护。制安钢筋在现场加工厂机械制作，双胶车运到工作面安装。1・7・4施工总布置1.7.4.1辅助企业1）水电系统工程施工用水可宜接抽取库水。工程用电则根据施工现场进行就近搭接，但必须事先征得业主及电力管理部门的同意，同时确保用电安全。2）施工工厂钢筋加工厂：工程总需钢筋量小，只需在原管理房附近设立小型加工场，即可满足工程要求。钢筋在此处加工后，利用人工和胶轮车转运到工作面。3）栓拌和系统：由于木工程栓量不大，工作面较宽，因此设2套拌合系统，设n0.4m3移动式拌和机2台，用于碗预制件和零星部位碗的生产，并相互作备用。4)机修厂工程的人型机械修理可由xx修理企业解决，在施工现场只需设立小型的机械保养站，承担机械的日常保养和小修。5)机械设备停放场设备停放场布置在大坝右岸开阔场地上，占地200m2。1.7.4.2施工总体布置本工程施工布置总的原则是：渣场、仓库、加工厂相对集中布置并尽量设在公路旁，碗拌和系统及风动设备就近布置。结合工程实际情况，可将材料仓库、加工厂、工棚等布置在大坝右岸附近的空场地处。渣场布置在大坝下游600m左岸山坡处。1.7.4.3安全文明施工(1)贯彻执行《建设工程施工现场管理规定》，按《建筑施工安全管理标准》(JHJ59-99)的规定，实现安全、文明施工，达到施工过程中的相关标准，创建一个安全文明的施工环境。(2)思想意识保证。(3)组织保证措施。(4)制度保证措施。(5)技术保证措施。(6)夜间施工措施。1.7.5施工总进度本工程总工期6个月，从第一年11月〜第二年4月。第一年11月为工程准备期,修建临时仓库、办公住房、施工道路等；第一年12月〜第二年4月完成大坝上游护坡,坝体培厚，放水设施整治及溢洪道整治工程；第二年3〜4月完成坝顶路而浇筑，排水沟安砌，坝体下游护坡等工程；4月为完建期，完成资料整编工作，准备验收。1.8水土保持设计1.8.1水土保持防治范围本工程建设规模较大，涉及范围较广，开挖动土而较多，对当地的水土保持有一定影响。其影响范围主要是工程区、料场、弃渣场。根据xx水库除险加固的内容，工程施工区用地包括工程枢纽建筑物、土石料场、施工辅助企业及生活区等用地，工程n水土流失防治责任范圉共计1.0hm2o1・8・2水土流失防治措施(1)临时防护措施根据施工组织设计，工程建设区按“先拦后弃"的方式，将开挖料装入编织袋，按当地地形坡度，坡面来水情况，在工区下沿，将装有开挖料的编织袋沿征地范围线堆砌形成挡护体，控制开挖料流失。为保证渣体稳定及防治水土流失，在渣料与渣场坡面结合处的山坡坡面上设置畅通的周边截排水沟。坝址渣场渣体表层排水纵坡1%,汇集渣体表面雨水，引至渣场周边排水渠道。同时，在渣体下分别设置三根内径直径1H1的预制圆形排水涵管，圆形涵管再汇合到一条箱涵里排水引至下游河道。(2)弃渣处理XX水库除险加固工程弃渣量共计0.05万m3,根据弃渣按“环保、经济、利用”的原则进行处理。弃渣场使用完成其任务后，使用推土机沿石渣场坡而把残渣推到沟底，使剩余残渣堆积与沟底衔接成自然缓坡，并在其上回填土料厚0.5m,进行植树绿化，恢复为林地。对弃渣场存料为土料渣场，使用结束后，使用推土机顺坡平整场地即可恢复为耕地。(3)工程措施1)大坝内坡水土流失防治措施，设计时已用砂、卵石垫层和栓预制块封闭，坝坡与两岸接触处应设置纵向排水沟，使坡面、岸坡水顺畅排至下游。2)溢洪道边坡水土流失防治措施。为使溢洪道边墙以上的裸露坡面尽可能少受水流冲刷，在其开挖线以外应设置沿山排水沟，将山坡洪水及溪沟水引走。对风化严重，有碎石崩落的坡面，采用削坡开级或条石护坡或二者结合使用。3)料场四周用土编制袋进行围护，四周修建排水沟，临时占地使用完毕，施工单位应将地表建筑物及硬化地面全部拆除，进行场地平整和清理，废弃物及时运至集中堆放点。(2)植物措施1)库区公路为防止到库区内这一段路基开挖造成的水土流失和维护公路本身的安全，应做好场内公路的水土保持工作。除采取必要的工程措施护坡、排水外，在场内交通主干线n种植护路林（行道树），减小水土流失对交通线路造成的危害。2）溢洪道两侧植物措施以山坡防护林为主，有工程护坡的地方，可采取植物•工程措施相结合的方法。斜坡上种植以柏木、青杠、马桑、黄荆等为主的乔灌草混交林带，平缓处可种植以杉木、杨树等速生丰产的防护纯林。边墙以上边坡，若为土质坡面，可种草护坡。3）大坝下游坡两岸前面已采取了工程措施，对开挖裸露面，可种植草皮护坡。4）绿化本项目植物工程措施主耍为水库淹没影响区绿化及其土地整平后的绿化，根据工程实际情况，在保护现有植被的基础上，其区域宜林地段栽种桑树、乡土树种桓木或速生乔灌绿化。1・8・3•水土保持投资概算本工程水土保持投资包括水土保持和水土保持设施补偿费两部分，投资估算结果为水土保持总投资为4.2万元。1.9环境保护设计1.9.1环境保护对策措施（1）水土流失防止措施：工程施工屮要做好土石方的平衡工作，开挖的土方尽量作为施工场地平整回填之用，对于弃土应妥善处理。工程的临吋占地在施工结束后尽快恢复原貌，重新植树种草，确保绿地面积不受损失。（2）大气环境保护措施：文明施工，加强管理；选择合理的物料运输路线，尽量避开居民集中居住区和避开主要交通干线。1.9.2防治措施洒水抑尘：施工场地、施工道路的扬尘可采取洒水和清扫的措施予以抑止。散状建筑材料和建筑垃圾运输时要较好地加盖篷布，道路硬化，场界隔挡，合理安排作业时间，合理安排作业场所。对产生的生活污水应集中处理后排放，禁止直接排入水体，少量的牛活污水可利n用土壤的自净作用而排入土体。按照“分级管理”的原则和“标本兼治、综合治理，防治结合、以防为主，预先控制、强化监测”的工作思路，制订XX水库“清水工程^工作方案，实行水库除险加固工程与“清水工程”同步鉴定（检测）、同步设计、同步实施、同步达标、同步验收制度。到该工程整治结束吋水库水质不能低于【II类。做到整治一座水库，还一座水库清水。1・9・3环境保护投资概算根据水利部和xx省水利厅概（估）算有关规定，结合当地环保投资概（估）算和同类工程单项投资定额，xx水库除险加固工程环保概算投资2.2万元。1.10工程管理1.10.1工程管理机构设置xxxx水库设水务协管人员1人，设站长1名。xx水库管理站负责管理枢纽工程和灌区干渠，支渠以下渠道由农民用水协会自行管理。1.10.2X程管理设施为适应工程运行管理的需要，设计新建管理用房50ni2砖混结构；新建防汛公路公路1.0km,新增玻璃钢三角堰渗流观测设施，安装水标尺1个。1.11工程建设项目招标初步方案1.11.1依法招标XXXX水库枢纽除险加固工程建设项目，必须根据有关法律、法规依法执行招标。工程建设项目的招标内容和核准招标事项，按国家计委（2001）9号令执行。因此，按工程项目建设的难易度，作出发包的初步方案。1.11.2招标范围根据业主意见，xxxx水库枢纽除险加固工程的施工、监理实行公开招标。具体的招标范围为：1、xxxx水库枢纽除险加固工程主要建筑物除险加固项目的施工招标。2、xxxx水库枢纽除险加固工程主要建筑物除险加固项目的监理招标。n1.11.3招标组织形式由XX重点水利工程建设管理站为业主，会同当地有关部门，委托有招标资质的代理机构，组织实施工程的施工、工程监理的公开招标工作。1.11.4招标方式对以上实行公开招标的工程项目，均采用招标人以招标公告方式，邀请不特定的法人或者其他组织投标，即实行公开招标。1.11.5招标初步方案(1)标段划分XXXX水库枢纽除险加固工程共分二个标段：1)一标段：大坝除险加固工程，溢洪道及放水设施除险加固工程施工标。2)二标段：工程监理标。(2)投标企业资质XXXX水库枢纽除险加|古【工程投标企业的资质等级要求：一标段——施工总承包水利贰级及建筑垒级以上；二标段——水利工程监理乙级以上。(3)工程招标计划草案XXXX水库枢纽除险加固工程的实施方案报告与总概算经报上级主管部门审查批准后，即可进行工程招标，编制工程招标计划草案，安排工程招标工作计划。(4)评标委员会组成评标委员会由招标人的代表(行政主管、纪检、监察)和有关技术、经济、合同管理等方面的专家组成，组成人员为五人以上单数，其中技术、经济等方面的专家不得少于总数的三分之二。评标委员会的专家成员应当从《XX省评标专家库》内的专家名单以随机轴取的方式确定水工、建筑、结构，金属、给排水、造价等高级工程师。评标活动依法进行，遵循公平、公开、公正、科学、择优的原则。评标活动及其当事人应当接受依法实施的监督。评标委员会应当客观、公正地履行职责，遵守职业道德，对所提出的评审意见承担个人责任。(5)监督nXXXX水库枢纽除险加固工程招投标活动的监督，违规违法行为的查处，严格按照川府发(2001)9号《XX省工程建设项目招标管理若干规定》执行。1.12工程概算I.12.1工程投资主要指标木工程概算总投资100.06方元,其中：建筑工程投资68.91万元，独立费用投资8.6万元，基本预备费4.49万元，环境保护费2.2万元，水土保持费4.2万元，临时工程费II.7万元。1.12.2编制依据依据2012年3月份物价水平和以下规定编制概算：(1)省水利厅川水发［2007J20号文：“xx省水利厅关于颁发《xx省水利水电建筑工程预算定额》、《XX省水利水电工程设计概(估)算编制规定》的通知S(2)xx省水利厅颁发的现行《xx省水利水电工程设计概(估)算编制规定》。(3)设计文件有关图纸。1.13工程经济评价1.13.1.1工程投资与资金筹措(1)工程投资根据xxxx水库枢纽除险加固工程初步设计概算，该工程总投资为100.06万元。(2)资金筹措XXXX水库枢纽除险加固工程是农业基础设施，是确保农业增产和人民生命财产安危的社会工程。工程除险加固后，将产生巨大的社会效益。该工程总投资100.06万元，鉴于工程投资大，社会效益高，其投资请求国家按基木建设的政策补助100.06万丿Lio1.13.1.2工程效益(1)灌溉效益xx水库枢纽除险加固后，按现有渠道灌溉，农作物平均每亩增产值按400元/亩计算，粮食年增产效益达16万元。同时将大大改善灌区人畜饮水、加快产业结构的开发与调整。(2)水产养殖在限蓄水位情况下，水库自然水面养殖将损失15%以上，渔业生产损失较大。仅n此，水库年损失3万余元。水库经除险加固复蓄水后，渔业生产年增收3万元。(1)防洪水库下游有村庄、农［□等基础设施。水库一旦溃坝失事，洪水将严重威胁下游人民群众的生命财产安全，直接经济损失0.1亿元，间接经济损失0.60亿元。xx水库枢纽工程除险加固后，以上前两项每年可产牛的肓接效益为12万元，同时其社会效益特别显著。1.13.1.3国民经济评价工程计划工期6个月，以2011年初为计算基准年，计算期限取30年，社会基准折现率按8.0%计算。计算结果，经济内部收益率为10%,经济净现值为5.25万元，经济效益费用比为1.22,均能满足规范规定的要求，因此，木工程在经济上是合理的。1.13.2财务评价(1)工程费用xx水库枢纽除险加固项目工程费用主要包括总投资、经营成本。在财务评价中,不计该工程投资的折旧费。(2)财务分析鉴于本工程为水利工程的除险加固，以灌溉为主，又具有长远的经济及社会效益,故财务评价仅进行成本水价核算，不进行详细的财务分析。参照水利部门相关文件，灌溉用水水价经过测算为0.13元/n?,低于政府制定的未来水价标准，且能够为灌区内的用户所承受，在财务上是可行的。1.13.3综合评价根据国民经济评价和财务分析成果，经济净现值5.25万元，经济效益费用比为1.22,均满足规范要求。通过成本核算，综合供水成本水价为0.13元/ni3,与类似工程相比仍属可以承受。本工程在经济上合理，财务上可行，项目实施后对促进当地经济发展和提高劳动人民的牛活水平都具有十分重要的意义。因此，该工程应尽早立项实施。1.14工程特性表n表1—1xx水库除险加固工程特性表序号名称单位整治前整治后备注河流特性黄海高程1坝址以上集雨面积Fkm2().360.362主河道长Lkm0.8680.868n3河床比降J%095.6195.614多年平均径流深hmm3453455多年平均径流量W万m313.0213.026多年平均降雨量Hmm100010007水文气象特征(1)多年平均气温T°C1717(2)多年平均风速3m/s17.517.5二灌区特性1设计灌面亩50()50()2已实现灌面亩50050()3灌溉保证率%808()设计4灌溉时期月38385总干渠长km0.40.4三特征水位及库容1正常蓄水位m394.51394.512设计洪水位m395.336395.3363校核洪水位m395.674395.6744死水位m389.50389.505防洪标准P设=20年/P校P设=20年/P校6总库容万m315.8215.827正常库容万m312.6412.648死库容万m32.102.109调节特性年调节年调节四大坝1坝型均质土坝均质土坝2坝顶宽m3.03.()3坝顶长m104.310434坝高m11.6011.6()5坝顶高程m397.60397.6()7内边坡坡比1:1.97〜1:4.41:2.0〜1:4.48外边坡坡比1:2.0〜1:2.131:2.0〜1:2.139内坡护坡形式碗预制块护坡10外坡护坡形式草皮护坡框格草皮护坡11排水体结构贴坡排水五溢洪道（一）溢洪道1型式开敞式正堰开敞式正堰2剖面形式宽顶堰宽顶堰3堰顶净宽m4.54.54堰顶高程m394.51394.51n5泄流方式m自由泄流自由泄流六放水设施1取水建筑物形式丝杆球闸取水丝杆球闸取水2取水方式矩形无压洞矩形无压洞3设计取水高程m389.50389.5()4取水口径m0.6X0.6().6x().65设计取水流量m3/0.1().16输水涵洞形式矩形矩形建筑材料浆砌条彳1浆砌条石宽x高洞长m4848出口高程m388.40388.40洞底比降1/5001/500断面净尺寸m0.6X0.60.6X0.6宽x高n2水文2.1流域概况XXXX水库为小（二）型水利工程，位于嘉陵江水系长滩寺河支流，大坝坐落在XXXX镇境内。坝址以上控制集雨而积0.36km2,主河道长0.868km,河床平均比降95.61%。,流域内最高峰相对高差40〜70m。库区岀露岩层主要为侏罗纪砂岩层，岀露土层多为砂壤土，植被良好。图2・1xx水库流域水系示意图2.2气象特征本区气候温和，雨量充沛，无霜期长，多年平均气温17°C最高气温38.9°C（8月），极端最低气温・3.8°C（1月）。多年平均降雨量1000mm,多年平均最大风速17.5m/s,多年平均径流深345mm,多年平均径流量13.02万m3,P=80%设计年径流深200mm,设计年径流量7.2万m3。由于降雨和径流年际变化大，年内分配不均（多集中在4〜9月，占全年降雨和径流量的70〜80%）,加之其它气候因素的影响，旱情出现频繁，有“十年九旱,，之说，常以春旱、，尤以7、8月份最为严重，一般持续时间达35〜52天之多。2.3水库洪水计算简况水库在建库时，按20年一遇的洪水设计、200年一遇洪水校核标准设计。1984年“三查三定”复查时，按照20年一遇洪水设计、200年一遇洪水校核标准进行了洪水复核，复核结果水库防洪标准不满足耍求。n2.4基本资料本次设计对水库流域特征值、水位〜库容曲线以及工程特性进行了复核。2.4.1流域特征值参数的复核(1)集雨面积F根据流域1/10000航测图，核实流域分水线，用求积仪量算得集雨而积F=0.36km2,与1984三查三定叩寸测得集雨面枳F=0.38km2成果值不吻合，以本次复测值为准。(2)主河道长度L根据流域1/10000航测图，用卡规和比例尺核实流域主河道线，测算得主河道长度为0.868km,与1984年“三查三定”时测得主河道长度为0.868km成果值吻合。(3)主河床平均比降J根据核实的主河道线，作出主河床纵剖面图，用加权平均法计算主河床平均比降为95.61%o，与1984年“三查三定"成果值吻合。2・4・2水库工程资料复核(1)水库水位—库容曲线1957年建库时测有1/2000库容地形图，并绘有库容曲线图，1984年“三查三定"复测库容曲线成果见表2・1,库容曲线见图2・1。表2・1xx水库水位——面积、库容关系曲线表水位(m)面积(万m2)库容(万血)备注3870.000.003880.730.423891.331.443901.632.923911.834.653922.026.573932.408.783942.6211.293952.7413.973962.8216.743973.1119.703983.4522.983993.5626.484003.6330.07图2-2xx水库水位库容关系曲线n3873860510152025303容积(1)水库泄洪设施现溢洪道为正堰溢洪道，本次釆用皮尺反复量测得堰顶净宽为4.5m,用水准仪测得堰顶高程为394.51m。(2)水库控制高程经本次核实，水库死水位389.50m,相应库容2.10万m3,正常蓄水位394.510m,相应库容12.64万m3,坝顶高程397.60m。2.4.3工程特性xx水库枢纽工程由大坝、溢洪道、放水设施三部分组成。大坝为均质土坝，坝址以上控制集雨面积0.36km2,主河道长0.868km,河床平均坡降95.61%。，总库容15.82万忖,正常库容12.64万n?,死库容2.1万nP。设计洪水位395.366m,校核洪水位395.674m,正常水位394.51m,死水位389.50m,属年调节水库，该库是一座以灌溉为主，兼有防洪、水产养殖等综合效益的小(二)型水利工程。该库溢洪道位于大坝的右端,为开敞式正堰溢洪道，堰顶高程为394.51m，堰顶净宽4.5m。2.5洪水计算2.5.1暴雨洪水特征n水库所在地区为大巴山暴雨区，大暴雨一般历时较短，强度大。暴雨多出现在5〜10月，集中在7〜9月，洪水为暴雨所形成，因流域内汇流时间短，产流快，故洪水过程线呈单峰、陡涨陡落型。2.5.2设计洪水根据《水利水电枢纽工程等级划分及洪水标准》SL252-2000,xx水库枢纽工程为V等，大坝等主要建筑物为五级，根据《中华人民共和国防洪标准》GB50201-94,确定其防洪标准为20年一遇洪水设计、200年一遇洪水校核，10年一遇的泄流消能。1、由于工程所处小流域无实测水文资料，设计洪水采用暴雨推求。工程设计洪水按《XX省中小流域暴雨洪水计算手册》所列推理公式计算水库洪水，作为本次洪水计算的依据，数据与计算成果见下表：1、设计暴雨1)24小时平均暴雨量的确定24小吋暴雨均值采《手册》24小吋暴雨量均值等值线图查得成果：H24=90mm,G二0.5CV>Cs二3.5CVo2)设计暴雨量成果按公式H24P=Kp//24进行计算。值由《xx省中小流域暴雨洪水计算手册》附表皮尔逊III型曲线Kp值表查得K虻1・99、K°.妒3.06、K府1.66。按《手册》等值线查值，经综合分析确定暴雨参数如下：表2-2xx水库设计暴雨计算成果表历吋(h)H(mm)cvcs/cvHP(mm)P=0.5%P=5%P=10%《手册》设计暴雨成果1/6160.373.538.08273624.001400.43.5101.271.262.86730.483.5214.62142.35119.7224900.53.5275.4179.1149.42、推理公式法推求设计洪水1)设计洪峰流量a)推求方法及公式n本次参照《XX省中小流域暴雨洪水计算手册》，采用推理公式推求设计洪水的方法（即解析法）进行，计算公式为Q尸0.278屮FS/Tb）流域基本参数F=0.36km2>L=0.868km>J二95.61%。、6=L/J1/3F1/4=2.45060c）汇流参数m值的确定本流域地处盆地腹部丘陵区，屈I区，由（）及I区查《手册》表3-2,0）二0・4（）o,2O4=0.4803od）暴雨参数S、n暴雨衰减指数n分历时确定:t二6〜24h,l+1.6611g%H?4Pt二1〜6h,n2=l+1.2851gt二1/6〜lh,q=i+i.2851g皿"IHp）f）假定用m作初试计算，则产流参数卩值的确定由盆地腹部丘陵区仃I区）查《手册》表2-1,u=4・8FZ=5・8283、G=0・18>Cs=3.5Cv；又据Cy=0.18>Cs=3.5CV得K声1.24、K虻1.33、K°.虻1・57,据此计算®值。g）洪峰径流系数屮由utf/s.《手册》图2-2知，木流域为全面汇在全面汇檢件下径流时间I橈如下;屮~1一1・1UPToVS,式中®——产流参数可根据f）得具体值见表2-3值；to—为屮二1H加仞口剂中'可，t0=[0.3830/（ms1/4）]4/（4_n）；S—如寸醐勺雨力；h）流域汇流时间t按T=Toip-/（4-n）式计算。若tvih改用m值重新计算。i）汇流参数验算按公式mQ0.278L/tJl/3Ql/4进行计算，计算结果表明mzF二0・4803,计算正确。按《手册》等值线查值，经综合分析确定暴雨参数如下：nPnin2n3Sp]Sp2Sp30.5%0.4550.5800.S20101.200101.206155.4885%().466().6130.83471.20071.204105.79010%0.4630.6400.84062.80062.80389.918根据以上求得暴雨及产、汇流参数，计算设计洪峰流量Q。表2-4xx水库洪水计算成果表F(km2)L(km)J(%o)J,/3F"40=L/(Ji/3F,/4)mH24(mm)CvCs0.360.86895.610.45730.77462.45060.4803900.50.35Cv续表P(%)H24(mm)niS(mm/t)0.383/[(m/0)(S1/4)]TOTo"0.5275.40.455101.200().61620.5910.78015179.10.46671.2000.67280.63850.811310149.40.46362.8000.69420.66180.8260续表|i(mm/t)(p/S)Ton屮1/(11!-4)TTnQ(m3/s)验算q1/4M、9.1500.07050.9224-0.28210.59240.78811.851.860.48017.7520.08830.9028-0.28300.65730.8227.821.670.48017.2270.09510.8954-0.28270.68280.8386.721.610.4801（2）设计洪水过程线设计洪水总量由设计暴雨按《手册》综合分区的暴雨径流关系计算。根据木流域面积较小、洪水陡涨陡落等特点，洪水过程按单峰考虑。洪水总量计算公式为:T=12.8F025%=0」aH7PF=0AhF式中：丁一洪水总量的暴雨历时（h）（单峰洪水）“"一设计洪水总量（万卅）Htp—历时为T的设计暴雨（mm）F-设计流域面积（km2）^一径流系数根据丹〃的值查《手册》附表3-1取得力一径流深（mm）设计暴雨历时r=128F°-25<24小时，屈于短历时暴雨。设计暴雨按H厂Sjfn计算，Q径流系数根据H疗的值查《手册》附表3-1取得xx水库各频率设计洪水峰量表：P洪峰QP(m3/s)洪水总量wp(104m3)洪水历时T(h)上涨历时t|(h)退水历时t2(h)0.5%11.8511.309.911.598.325%7.827.379.911.578.3410%6.726.069.911.518.4表2-5各频率设计洪水峰量表水库所在地区为大巴山暴雨区，大暴雨一般历时较短，强度大，暴雨产生的洪水多为暴涨暴落，选取东部地区的单峰洪水概化模型中的(2)为模型，推求设计洪水过程线，采用如下公式计算：Tp=2.78—Qp洪水历时:Tpo,5%=2.78x11.30/11.85=2.65hTp5%=2.78x7.37/7.82=2.62hTpio%=2.78x6.06/6.72=2.5lh基流Qo=O.014F^-984=0.014x0.36°-984=0.005m3/s<0JnWs,故可忽略不计。xx水库洪水过程线表：Qt=YQpt=XTp表2-6xx水库设计洪水过程线表概化模型P二0.5%P二5%P二10%XytQtQtQ000.000.000.000.000.000.000.11().05().29().59().29().39().280.340」50.10.401.19().39().78().380.670.2().2().532.370.521.560.501.340.2450.40.654.740.643.130.612.690.3150.60.837.110.824.690.794.030.40.81.069.481.056.261.()()5.370.495().951.3111.261.307.431.246.380.611.5911.851.577.821.516.720.70.951.8611.261.837.431.766.380.8150.82.169.482.136.262.045.370.9850.62.617.112.584.692.474.031.2350.43.274.743.233.133.102.691.640.24.352.374.291.561.342」0.15.571.195.50().785.270.672.580.056.840.596.760.396.470.34n3.85010.200.0010.080.009.660.002.6水库调洪演算（1）溢洪道泄流曲线已知现状坝顶高程397.60m,最大坝高11.60m,现状溢洪道实际堰顶高程394.51m,堰顶净宽4.5mo正常蓄水位394.51m,相应库容12.64万nP。溢洪道泄流曲线采用宽顶堰公式：Q=EmBvI，r2gH3/2式屮：Q泄流量（nWs）e——侧收缩系数，取值在0.9〜0.95之间m流量系数，m二0.34B——溢流堰净宽（m）（B=4.5m）H——相应水头（m）表2-7溢洪道下泄流量关系曲线表溢洪水深00.20.40.60.811.21.4水位394.51397.71394.91395.11395.31395.51395.71395.91n库容11.613.113.6614.1514.6815.215.8416.55nq00.581.632.994.616.448.4610.67图2-4溢洪道下泄流量关系曲线图•••…(2)单辅助曲线表2-8xx水库单辅助曲线计算表△t=1440s水库水位Z总库容V总堰顶以上库容VV/Atqq/2(V/At)+(q/2)(m)(万nP)(万nP)m3/sm3/sm3/sm3/s394.512.60.00.000.000.000.00394.713.10.53.470.610.303.78394.913.71.17.361.720.868.22395.114.21.610.763.171.5812.35395.314.72.114.444.882.4416.88395.515.22.61&066.823.4121.46395.715.83.222.508.964.4826.98395.916.64.027.4311.295.6533.08396.016.84.229.4412.536.2635.71n(V/MHq/2)（3）调洪演算按单辅助曲线法进行调洪演算，起调水位为正常蓄水位394.51m。表2-9xx水库单辅助曲线法调洪计算表P=10%时间t流量Q5%平均Q(V/At)+(q/2)q总库容V总水库水位ZAthm3/sm3/sm3/sm3/s万血mh0.0000.000.000.0011.6394.510.40.400.750.380.380.100.40.804.12.432.700.400.41.206.255.187.481.400.41.606.76.4812.553」00.42.005.56」015.554.200.42.404.24.8516.204.3514.6395.280.42.803.253.7315.584.230.43.202.552.9014.253.650.43.601.952.2512.853.200.44.001.451.7011.352.650.44.401.11.289.972.150.44.800.91.008.821.800.45.200.70.807.821.520.45.600.520.616.911.300.46.000.40.466.07l」00.46.400.350.385.350.900.46.800.30.334.770.800.4n7.200.250.284.250.740.47.600.20.233.730.580.48.000.150.183.330.500.48.400.120.142.960.430.48.800.090.112.640.390.49.200」0」02.340.310.49.600.040.072.100.280.49.6600.021.840.250.4图2-6xx水库设计洪水调节过程线图P=10%奄8「，入库洪水过程线E0.000.801.602.403.204.004.805.606.407.208.008.809.6010.40时间(h)由图、表中查得最大下泄流量qm=4.35nWs,相应库容为V=14.6万昭由G・V曲线查的水位为395.28m表2-10xx水库单辅助曲线法调洪计算表P=5%时间t流量Q5%平均Q(V/At)+(q/2)q总库容V总水库水位ZAthm3/sm3/sm3/sm3/s万m3mh0.0000.000.000.0011.6394.510.40.400.80.400.400.100.40.804.62.703.000.480.41.2075.808.321.750.41.607.837.4213.993.800.42.006.87.3217.505.3514.97395.3660.42.405.456.1318.485.500.42.804.34.8817.855.250.4n3.203.23.7516.354.650.43.602.482.8414.544.000.44.001.92」912.733.300.44.401.451.6811.112.700.44.801.151.309.712.230.45.200.91.038.501.850.45.600.750.837.481.500.46.000.60.686.651.250.46.400.450.535.931.050.46.800.40.435.300.900.47.200.30.354.750.710.47.600.280.294.330.620.4&000.220.253.960.510.4&400.180.203.650.430.48.800.140.163.380.390.49.200.10.123.110.310.49.600.050.082.880.280.410.000.020.042.630.250.410.0800.012.390.210.4图2-7xx水库设计洪水调节过程线图P=5%由图、表中查得最大下泄流量qm=5.35m3/s,相应库容为V二14.97万nA由G-V曲线查的水位为395.366mn表2-11xx水库单辅助曲线法调洪计算表P=0.5%时间t流量Qo.5%平均Q(V/At)+(q/2)q总库容V总水库水位ZAthm3/sm3/sm3/sm3/s万m3mh0.0000.000.000.0011.6394.510.40.401.20.600.600.120.40.806.84.004.480.780.41.2010.68.7012.403.200.41.6011.8511.2320.436.380.42.0010.511.1825.228.250.42.408.19.3026.278.5015.82395.670.42.806.37.2024.97&200.43.204.955.6322.407.200.43.603.94.4319.626.000.44.0033.4517.074.940.44.402.32.6514.784.050.44.801.82.0512.783.300.45.201.451.6311.112.700.45.601.251.359.762.230.46.000.91.08&601.850.46.400.70.807.551.560.46.800.60.656.641.300.47.200.50.555.891.100.47.600.420.465.250.920.48.000.350.394.720.830.48.400.30.334.210.700.48.800.220.263.770.630.49.200」70.203.340.500.49.600.10」42.970.450.410.000.030.072.590.400.410.0200.022.20()320.4图2-8xx水库校核洪水调节过程线图P=0.5%n时间（h）由图、表中查得最大下泄流量q沪8.5nWs,相应库容为V=15.82万昭由G-V曲线查的水位为395.674m2.7水库调洪演算分析成果表表2-12xx水库调洪演算成果表频率P%入流调洪演算结果洪峰流量Qp(m3/s)洪水总量Wp万m*）最高水位（m）最大库Vm(m3)最大下泄量qm（m3/s）最大溢洪水深H（m）0.5%11.8511.30395.67415.828.51.1645%7.827.37395.36614.975.350.85610%6.726.06395.2814.64.350.77经调洪计算可知：xx水库设计水位为395.366m,相应下泄流量为5.35m3/s；校核水位为395.674m,相应下泄流量为8.5m3/s；消能水位为395.28m,相应下泄量为4.35m3/So2.8坝顶高程计算按中华人民共和国行业标准《碾压式土石坝设计规范》（SL274-2001）的规定：坝顶在静水位以上的超高应按y二R+e+A计算，式中：y为坝顶超高（m）；R为最大波浪爬高（m）；e最大风壅水面高（m）；A为安全加高，木工程为5级坝，安全加高设计取0.5m,校核取0.3m。（1）基本资料n风速Vo：根据xx气象站多年实测平均最大风速为17.5m/s设计情况时取平均值的1.5倍，校核情况时取平均值。吹程D：实测水库最犬吹程为240mo风向与坝轴线的夹角卩：吹程D与坝轴线垂育，故卩=0。上游坝坡比m=2.00坝坡糙率K川上游为混凝土坡，有附表1.5查得Ka=0.9o综合摩阻系数K：参照附录III,取K=3.6*10-6m/so(2)波浪的平均波高和平均波周期采用莆田试验站公式计算:(1)(2)(3)式中：hm平均波高，m；Tm——平均波周期，s；V0计算风速，m/s；D——风趣长度，in；Hm水域平均深度，m；g——重力加速度,取9.81m/s；Lm平均波长，m；H坝迎水面前水深，m；(3)平均波浪爬高Rm计算(4)(5)1.5WmW5；mWl.25；当1.250.050.05-0.005<0.005<0.002C(p=12.1°o饱和固结快剪，凝聚力C=18〜26kPa、内摩擦角(p=9.8〜11.3°,平均值C=22kPa、(p=10.5°。有一定的力学强度。xx水库大坝经过多年的蓄水运行，大坝不存在沿坝基滑移问题；大坝坝基稳定。3.6.3溢洪道地质评价一、溢洪道工程地质条件溢洪道位于大坝右坝肩，沿岸坡脚布置。溢洪道各段岩性为砂质泥岩的风化层,岩石风化破碎，完整性差，强度低，抗冲刷能力弱。溢洪道后其长度约15〜50m,底宽4m左右，高约1.0m左右，呈小冲沟状，为土质沟渠，土性为坡洪积粉质粘土，土层厚度3〜5m,为浅红褐色、灰褐色，可塑状为主，局部呈软塑状，土质不均，下部粉质较重。排洪渠两侧为农田，稳定性差，抗冲刷能力弱。二、溢洪道的病害问题1•溢洪道为开敞式正垠溢洪道，溢洪道下游无消能设施，汛期来临时冲刷严重。2•工作桥不稳定三、整治措施及建议1.衬砌完善溢洪道边墙、新建消力池、出水渠及堰顶人行交通桥。364放水设施地质评价一、放水设施的工程地质条件：放水竖井位于右岸的强风化砂质泥岩层上，衬砌材料为浆砌石矩形无压洞。二、整治措施及建议：拆除并新建放水闸房，对竖井风化部位进行开槽勾缝，更换放水设施金属结构。3.7天然建筑材料⑴石料砂岩条、块石料场选在近犬坝右库岸区域内开采，该料场料石为侏罗系沙溪庙组(J2S)的浅紫灰色细粒结构的长石石英砂岩，厚层状构造，矿物成份以长石、石英为主，层面富集岩屑和绢云母。强风化厚1.6m,弱风化厚6.0m,表层有1.0m的第四系全新统坡积粉质粘土。储量计算中将地表土层和强风化层岩石划为无用层。有用层厚6.0m,储量达3万m3,大于设计用量的3倍，无用层厚2.0m,体积为1.0万m3,剥采比为0.3:U(2)砂卵石料n本工程所需砂卵石数量不大，大坝附近无砂卵石料场，只能到罗渡镇去釆运，运距约30kmo该产地地形开阔,长180m,宽80m,呈条形状顺河布置,有用层厚3.0-5.0m,上覆无用层厚0.2—0.5m,卵石储量4.0万m3,砾石储量为2.0万1加，层中砂为2.0万rrP,无用层体积0.8万rrP,储量能满足设计需要，开采条件好。据该料场现场取样试验，卵石粒径大于10cm的含量占7.5%,卵石粒径10—2cm的含量占56.5%,砾石粒径2-0.05cm的含量占20.5%,砂占14.7%,细度模数1.36,平均粒径0.256mm,含泥量约为4.1%。质量能满足要要求。砂卵石有专业队伍开采,汽车运输至施工现场。(2)坝身填筑石渣料砂质泥岩石渣料场选在近主坝右库岸石料场附近区域内开采，该料场渣料为侏罗系沙溪庙组(J2S)的紫红色砂质泥岩，粉砂泥质结构，层状构造，矿物成份以粘土矿物为主，次为长石、云母等，岩性不均，夹砂岩及泥质粉砂岩薄层或透镜体，强风化带厚3.0m,弱风化带厚5.5m,表层有1.0m左右的第四系全新统坡积粉质粘土。储量计算中将地表土层和上部1.0m强风化层岩石划为无用层。有用层厚12m,储量达8万m3,大于设计需用量的3倍，无用层厚2・0m,体积为1.8万m3,剥采比为0.15：10该料场在数量和质量上均能满足设计要求。但需修简单公路，人工和机械结合开采，汽车运输至施工现场。(3)坝身填筑粘土料大坝填筑所用粘土料场选择XXXX镇境内的耕作土，距大坝约1km。通过室内试验测定，该土层物理力学性质为：粘粒含量13.5〜19.5%,平均16.5%；渗透系数K值为4.53xl0'7~1.0xW5cm/s,平均K值为5.05x106cm/s；有机质含量0.13〜0.16%,平均0.15%；水溶盐含量0.05〜0.15%,平均0.10%；天然含水量16.5〜18%,平均17.25%；PH值7.02〜7.12,平均7.07；紧密密度均大于天然密度；SO2/R2O3为3.62〜3.84,平均3.73。根据碾压验，该土层平均含水量15.5%；压实干容重1.70g/cm3。该土料场质量能满足要求。据调查，该处土料场数量能满足要求；购买后用汽或胶轮车运输至施工现场。3.8工程地质结论及建议一、木工程地质构造简单，岩层产状平缓，无大断裂构造存在。挽近期构造运动微弱，地震动峰值加速度小于0.05g,区域稳定性好。二、坝址区工程地质条件简单，大坝坝基河槽段为可塑状粉质粘土，土质欠均匀，大坝坝顶宽度及内、外坝坡坡比均满足粘土粘土均质坝坝坡构造要求，运行基本正常，但内坡护坡块石凹凸不平。三、溢洪道地质结构主要为泥钙质页岩。在泥钙质页岩中，裂隙少较完整，岩性软弱、风化严重、强度低、软化系数大，抗冲刷能力弱，消能段应进行衬砌。四、水库除险加固需用块石料、砂岩条建议在大坝附近开挖，作为料场。层状砂岩强度满足要求，运距近，齐料场比例很小，储量充足。五、施工期间加强现场地质工作，解决施工中可能揭露的地质问题，及时调整施工措施。六、区内地下水、地表水对任何水泥抖制的混凝土都不具腐蚀性。对工程的整治措施及建议：1、对大坝内坡进行块石拆除平整后重新衬砌处理。2、在坝而新增排水设施和观测设施。n3、新建溢洪道消力池和出水渠。4、放水竖井开槽勾缝，更换放水设施金属结构和止水橡胶。n4工程任务及规模4.1工程除险加固的必要性■m134.1.1地区社会经济概况xx水库库区经济结构以农业为主，农业经济乂以粮食生产为主业。粮食作物主产水稻、小麦、玉米、薯类、豆类。全县GDP增幅连续保持两位数的增长，2011年全县实现生产总值（GDP）66.5亿元，比上年增长14.2%,增速比上年快1.5个百分点，其中:第一产业增加值21.6亿元，增长5.5%；第二产业增加值21.0亿元，增长25.3%；第三产业增加值23.2亿元，增长12.3%o4.1.2xx水库除险加固的必要性4.1.2.1工程存在的主要问题1、大坝内坡为块石护坡，凹凸不平，外坡坝面无排水设施。，大坝存在口蚁危害。2、溢洪道为开敞式正堰溢洪道，下游无消能设施及出水渠，汛期洪溢时，洪水冲刷下游。3、放水设施闸房破损严重，竖井井壁渗漏，放水设施金展机构锈蚀，启闭困难。4、水库无通讯设备，防洪进库公路及管理设施差。5、水库无观测设施。4.1.2.2工程除险加的必要性XX水库于1966年动工兴建，1967年完工，为均质土坝。大坝坝体内坡护坡块石不规则凹凸不平；外坡为草皮护坡，无排水棱体。溢洪道下游无消能设施，汛期溢洪时洪水冲刷下游严重，大坝当年修建时因施工质量差，土料碾压不密实，后经整治后，现大坝坝顶宽度及内、外坡比均满足构造要求，无变形、渗漏等隐患，但大坝和溢洪道现局部任不符合水库的安全求，安全性综合评价级別为二类坝，须尽快进行除险加固，全面整治，以确保大坝安全。水库下游有一个村，0.05万亩农田，影响人口0」万人、属于地理位置较为重要的水库。综上所述，xx水库病害整治工程是十分必要和迫切的。4.2工程除险加固任务根据《XX水库安全鉴定报告书》，结合XX水库枢纽工程病害实际情况，其除险加固任务如下：n1平整大坝内坡做护坡处理，外坡框格草皮护坡，完善坝面排水，对大坝进行白蚁防治处理。1.衬砌完善溢洪道，并增设消能设施；3•拆除并新建竖井，更换放水设施金属结构。4.完善观测设施，改造善水库管理设施。4.3工程规模4.3.1工程规模确定的原则(1)水库除险加固后的兴利库容应满足灌溉要求。(2)水库除险加固后不增加水库防洪库容，不改变水库现状规模。(3)各建筑物的除险加固尽可能结合现状结构合理优化布置。4・3・2水库防洪标准的确定xx水库为小(2)型水库，原设计防洪标准按20年一遇洪水设计、200年一遇洪水校核。本次设计只针对水库存在的安全隐患进行除险加固，不改变水库的功能和供水规模；因此，本次除险加固按原防洪标准不变。4・3・3正常蓄水位确定xx水库现状正常蓄水位394.51m；根据xx水务局“十二五"规划可知，xx水库近期规划的灌溉规模均维持现状不变。因此，木次除险加固设计不改变原兴利库容，正常蓄水位仍采用394.5Imo4・3・4调洪演算xx水库的泄洪方式为开敞式宽顶堰，水库从正常水位394.51起调，当库水位高于溢洪道堰顶时自由泄洪，当水位低于溢洪道堰顶时水库则进行蓄水。表4-1xx水库调洪演算成果表频率P%入流调洪演算结果洪峰流量Qp(m3/s)洪水总量Wp(万m3)最咼水位(m)最大库容Vm(万m3)最大下泄流量qm(m3/s)最大溢洪水深H(m)0.5%11.8411.30395.67415.828.51.6145%7.827.37395.36614.975.350.85610%6.726.06395.2814.64.350.774.3.5工程规模确定n本次除险加固的工程规模为：水库正常蓄水位为394.51m,设计洪水位为395.366m,校核洪水位为395.674m；总库容15.82万m3,兴利库容12.64万m3,死库容2.10万1疋；溢洪道堰顶高程为394.51mon5枢纽工程除险加固设计5.1设计依据及采用规范5.1.1工程等别和建筑物级别xx水库总库容15.82万曲，地理位置较为重要。根据《水利水电枢纽工程等级划分及设计标准》SL252-2000,工程等别为V等，大坝、溢洪道、放水设施等主耍建筑物级别为屋5级，次要建筑物级别为5级。5.1.2洪水标准根据《防洪标准》GB50201-94，确定xx水库防洪标准为20年一遇洪水设计、200年一遇洪水校核；溢洪道消能防冲按10年一遇洪水设计。5・1・3地震设防烈度根据《屮国地震动参数区划图》(GB18306-2001)及《水工建筑物抗震设计规范》(SL203-97)的规定，本工程场区地震动峰值加速度0.05g,对应基本烈度VI度，可不进行抗震计算。5・1・4设计采用规范及标准1.《水利水电工程初步设计报告编制规程》DL5020-93；2.《中华人民共和国防洪标准》GB50201-94；3.《水利水电枢纽工程等级划分及设计标准》SL252-2000；4.《水工设计手册》；5.《水力计算手册》；6.《土石坝养护维修工程》SL210-98；7.《土石坝安全监测技术规范》SL60-94；8.《碾压式土石坝设计规范》SL274-2001；9.《溢洪道设计规范》SL253-2000；10.《水工建筑物荷载设计规范》DL5077-1997；11.《水工建筑物水泥灌浆施工技术规范》SDJ62-94；12.《公路路线设计规范》(JTGD20-2006)；13.《公路路基设计规范》(JTGD30-2004)；14.《公路沥青路面设计规范》(JTGD502006)；n1.《住宅建筑规范》GB50368—2005on1.三查三定资料（1983年）;2.xx水库枢纽平面布置图及大坝横断面图（实测）；3.《xxxx水库除险国加固工程初步设计地质勘察报告》;4.《xx水库大坝安全评价报告》5.xx水库《人坝安全鉴定报告书》。5.2除险加工程总体布置本工程为除险加固工程，各主要枢纽建筑物基本维持原来布置状况不变。5.3主要建筑物除险加固设计枢纽工程由大坝、溢洪道、放水设施等组成。5.3.1大坝加固设计5・3・1・1大坝复核计算（-）坝体材料计算参数根据地质建议值，大坝体材料计算参数如下表5・1表5-1大坝体材料计算参数表项目单位坝体土坝基土砂质泥1丄J石石渣料块石体抛石天然密度Pg/cm坝顶宽度复核xx水库大坝最大坝高11.60m,属低坝。根据《碾压式土石坝设计规范》（SL274-2001）,中、低坝的坝顶宽度可选用5〜10m,但是《小型水利水电工程碾压式土石坝设计导则》，规定可采用3〜6m。大坝现状坝顶平均宽度为3m,满足规范要求。大坝渗流稳定复核1.971.962.162.071.59饱和密度Pfg/cm32.031.992.252.121.93浮密度p.g/cm31.()30.991.251.120.93非饱8.5m3/s,故泄流能力满足要求。(三)溢洪道水面线推算当校核洪水位(P=0.5%)时，溢洪道下泄流量q=8.5n?/s,溢洪道边墙高程复核成果见表5-4o溢洪道泄槽段水面线由下式计算：22n(h2+-^—)—(h]+也)二(i—Ju)2g2g式中：h2—末断面的平均水深，皿V2—末断面的平均流速，m/s；hi—始断面的平均水深，m；Vi—始断面的平均流速，m/s；AL—始断面与末断面之间的距离，mi—泄槽槽底比降；儿2—始断面与末断面之间的平均水力坡降。表5-13溢洪道边墙高程计算成果表里程桩号底板高程(m)校核水深(m)校核水位咼程(m)安全超高(m)设计高程(m)设计墙高(m)0+000.00393.861.814395.6740.3395.9742.1140+002.60394.511.164395.6740.3395.9741.4640+006.60394.510.71395.220.3395.521.010+023.60393.280.40393.680.3393.980.70+031.05391.450.32391.770.3392.070.620+034.76390.520.3390.820.3391.120.60+000.00〜0+023.60段为溢洪道现有边墙，由表5-13得出溢洪道现有边墙高度满足抗洪要求。(二)消能池设计拆除原有溢洪道堰体，改建成宽顶堰以后，水流通过进水口进入溢洪道，通过控制段，经由台阶式泄槽流入消能池，经消能坎后通过退水渠排出。整治后消力池的形式为下挖式，池深s以及消能池的长度Lk的计算如下所述：①水跃收缩断面水深采用下式计算:E。式中：E0——以下游河床为基准面的泄水建筑物上游总水头;q——收缩断面处的单宽流量;g——重力加速度；申——流速系数，取0.85；nhe——收缩断面的水深。①跃后水深九"采用下述公式计算：矿岭（J1+8心2—1）式中：Frc一一收缩断面费劳德数，Fr「=qg莎）;he——收缩断面的水深；q——收缩断面处的单宽流量。②消能池池深S的计算如下：bh：=勺+S+Az式中：①——安全系数，可取・二1.05〜1.10,本次计算取1.05；Az——消能池出口水面落差，2g戾0衬云h：b——消能池宽度；©——消能池出流的流速系数，一般取0=0.95。③消能池长Lk的确定Lk=（0.7-0.8）其中-为自由水跃的跃长;当1.7＜耐59时，厶/人=9.5（厲-1）；当9.0vF厂v16时，£/人=&4（比-9）+76；根据以上公式计算，取S=0.5m；Lk=7.9m。（五）溢洪道边墙稳定计算边墙的稳定通过理正计算，其主要计算公式为：抗滑稳定：f工p式中：Kc—抗滑稳定安全系数；工W—作用在墙体上的全部垂直力的总和，kN；XP—作用在墙体上的全部水平力的总和，kN；f—底板与基础之间的摩擦系数，取f=0.4；n抗倾稳定：r力My心=丽式中：K0—抗倾稳定安全系数；工My—作用于墙体的荷载对墙前趾产生的稳定力矩，KN•m；刀Mo—作用于墙体的荷载对墙前趾产生的倾覆力矩，KN•m；溢洪道边墙工况主要有两种情况：工况一、校核洪水位状态下边墙稳定安全和抗倾安全复核；工况二、溢洪道内无水状态下边墙稳定安全和抗倾安全复核。其复核成果如表5・14和5-15：表5-14工况一溢洪道已建边墙抗滑稳定计算成果表桩号墙咼(rn)水深(m)顶宽底宽KcKo备注0+000.003.651.360.41.271.251.570+002.603.090.710.41.271.331.620+006.603.090.710.41.271.351.750+023.601.000.400.40.401.851.93表5-15工况二溢洪道已建边墙抗滑稳定计算成果表桩号墙高水深(m)顶窃底窗KcKo备注0+000.003.650.41.27L151.550+002.603.090.41.271.271.780+006.603.090.41.271.321.850+023.601.000.40.401.742.03由计算结果可知，工况一时，边墙抗滑稳定安全系数Kc均大于1.05,抗倾稳定安全系数Ko均大于1.5；工况二时，边墙抗滑稳定安全系数Kc均大于1.0,抗倾稳定安全系数Ko均大于1.5,故边墙稳定满足要求。5.3.3放水设施设计拆除并新建放水闸房，对竖井条石风化漏水处进行开槽勾缝风，更换放水设施金属丝杆球阀，规格和现状一样均为＜1)250mm,更换止水橡胶；5.3.4房屋及交通工程整治设计水库原设有专门的管理房，但年久失修，现已垮塌。根据工程管理要求，需新建管理房50m2,砖混结构。为便于防洪抢险和工程安全管理的需求，共需新建防汛抢险进坝公路1.0km,泥结石路面。5.3.5大坝观测设施设计xx水库坝顶长104.3m,属小（2）型水库，根据大坝检查观测有关规定，针对该工n程实际情况，并考虑本工程投资有限，因此，该工程目前只设置观测项目为：水标尺、三角堰。其他观测设施及防汛动态监管系统等设施，待以后资金充足后实施。（一）渗流量观测安装三角堰观测，渗流量小时用容积法测渗流量。（-）在水库右岸设置水标尺，观测水库水位的升降变化情况。n6施工组织设计6.1施工条件6.1.1工程条件(I)对外交通xxxx水库位于xx镇境内，屈嘉陵江水系，长滩寺河支流，距xx城约2km,总库容15.82万m3,是一座以灌溉为主、兼有防洪、水产养殖等综合效益功能的小(2)型水库；水库枢纽工程由大坝、溢洪道及放水设施三部分组成。本工程距xx城约2km,距乡村对外公路约lkm；外来材料及设备可通过防汛抢险公路育•接到达施工现场，对外交通较为便利。(2)对内交通xx水库坝址处地形相对较狭窄。水库大坝下游，场地开阔，地面平坦，面积约1000in2,可作施工项目部办公与生活用地、钢筋和模板制作加工临时施工等场地。根据交通及地形条件，为满足工程的施工和建筑材料的运输管理，采用相对集中的布置原则，施工区、仓库区、生活区均布置于大坝左岸临近公路旁。场内交通以xx水库为中心，以施工临时便道、乡村道路为干线，勾通整个工地的主要生产区、生活区和施工企业区。(3)工程整治项目木工程整治项目主要有：大坝坝体整治、溢洪道加固、新建闸房等。大坝加固内容：坝体上游坡铺设面板、下游坝坡浆砌条石框格草皮护坡，新建坝面排水设施等。溢洪道加固内容：新建衬砌完善溢洪道边墙、消力池、出水渠及堰顶人行交通桥。放水设施整治内容：拆除并新建放水闸房，对竖井风化漏水处进行开槽勾缝，更换放水设施金属结构。本工程主要工程量如下表6-1o表6-1整治工程主要工程量表部位项H单位数量大坝工程大坝坝坡及坝顶上方开挖m3347上力Ml填m3364石方开挖n?130nC20碇预制块护坡、碇地梁n?177砂卵石垫层、反滤层m3756C15混凝土排水沟及梯步m3107C20路缘石m321坝顶C15混凝土路面m2263浆砌条石m3128干砌块石m3210苹皮护坡m31420土方开挖m346.7溢洪道整治土方回填m39」8C15碇人行桥栏杆m33C20碗边墙m333放水设施放水设施整治拆除并新建闸房m28管理设施管理房新建管理房m250(4)工程施工特点及有关单位的施工协调要求因农业灌溉的需要，按常规，每年的3月20日开始春灌，10月20日停灌。因此，需在农田停灌期间，完成放水设施进口、大坝上游护坡工程施工。溢洪道整治施工也需在枯水期完成，以利于安全度汛。工程施工时，需政府协调工程征地问题，以及施工单位与工程附近村民的关系问题。(5)施工用水、用电、通讯用水：木工程施工期生产、生活用水均可修建蓄水池从水库中抽水供给，安装2台50WQ-25-32-5.5型离心泵(5.5kW,一用一备),供整个施工区用水。用电：工程施工期用电就近T接380V线路，以保证施工用电；同时增设1台75KW柴油发电机组，以作备用电源。通讯：工程区内无线通讯已覆盖，有线、无线均可用，通讯方便。(6)修配加工条件本工程所需机械设备量不大，可不设修配厂，临时修配可在苟角镇进行。6.1.2自然条件(1)水文气象条件XXXX水库为小(二)型水利工程，属嘉陵江水系长滩寺河支流，大坝坐落在XXXX镇境内，距xx2km,坝址以上控制集雨面积0.36平方公里，主河道长0.868公里，河床平均比降n95.61%0,流域内最高峰相对高差40〜70米。库区出露岩层主要为侏罗纪砂岩层，出露土层多为砂壤土，植被良好。本区气候温和，雨量充沛，无霜期长，多年平均气温17°C最高气温39°C（8月）,极端最低气温-3.8°C（1月）。多年平均降雨量1000毫米，多年平均最大风速17.5米每秒，多年平均径流深345毫米，多年平均径流量713.02万立方米。由于降雨和径流年际变化大，年内分配不均，加之其它气候因素的影响，旱情出现频繁，有“十年九旱之说。（2）地形地质条件xx水库位于嘉陵江水系长长滩寺河支流，大坝座落在xx镇境内，属嘉陵江水系，在地貌上属于构造剥蚀中丘地貌，大坝枢纽河段河床呈字型，河谷沟底宽80〜120m,谷底较狭窄。两岸呈阶梯斜坡，坡度30〜50。，山包多呈圆包山，冲沟较发育。地形受构造和岩性控制，砂岩一般呈陡崖：砂质泥岩呈浑圆状丘包和缓状坡地,沟谷与山顶之间高差为40〜70mo6.1.3主要材料供应条件6.1.3.1天然建筑材料1、块碎石料砂岩条、块石料场选在近大坝右库岸区域内开采，该料场料石为侏罗系下统沙溪庙组（J2S）的浅紫灰色细粒结构的长石石英砂岩，厚层状构造，矿物成份以长石、石英为主，层面富集岩屑和绢云母。强风化厚1.6m,弱风化厚6.0m,表层有1.0m的第四系全新统坡积粉质粘土。储量计算中将地表土层和强风化层岩石划为无用层。有用层厚6.0m,储量达3万n?,大于设计用量的3倍，无用层厚2.0m,体积为1.0万E剥采比为0.3:lo2、粘土料大坝填筑所用粘土料场选择XXXX镇境内的耕作土，距大坝约1km。通过室内试验测定，该土层物理力学性质为：粘粒含量13.5〜19.5%,平均16.5%；渗透系数K值为4.53X10'7~1.0xW5cm/s,平均K值为5.05x106cm/s；有机质含量0.13〜0.16%,平均0.15%；水溶盐含量0.05〜0.15%,平均0.10%；天然含水量16.5〜18%,平均17.25%；PH值7.02〜7.12,平均7.07；紧密密度均大于天然密度；SO2/R2O3为3.62〜3.84,平均3.73。根据碾压验，该土层平均含水量15.5%；压实干容重1.70g/cm3o该土料场质量能满足要求。据调查，该处土料场数量能满足要求；购买后用汽或胶轮车运输至施工现场。3、条石、栓骨料n本工程所需砂卵石数量不大，大坝附近无砂卵石料场，只能到罗渡镇去采运，运距约30kmo该产地地形开阔，长180m,宽80m,呈条形状顺河布置，有用层厚3.0—5.0m,上覆无用层厚0.2—0.5m,卵石储量4.0万rrP,砾石储量为2.0万rrP,层中砂为2.0万a?,无用层体积0.8万储量能满足设计需要，开采条件好。据该料场现场取样试验，卵石粒径大于10cm的含量占7.5%,卵石粒径10—2cm的含量占56.5%，砾石粒径2-0.05cm的含量占20.5%,砂占14.7%,细度模数1.36,平均粒径0.256mm,含泥量约为4」％。质量能满足要要求。砂卵石有专业队伍开采,汽车运输至施工现场。6.1.3.2外购材料本工程外购材料主要包括水泥、钢材、炸药、汽柴油等，这些材料均可从XX城购买，运距约2kmo6・2施工导流、水库蓄放水及施工排水6.2.1施工导流xx水库枢纽工程为V等工程，主要建筑物级别为5级，次要建筑物级别为5级。根据《水利水电工程施工组织设计规范》(SL303-2004)的有关规定，确定导流建筑物级别为5级，故本工程施工导流采用5年一遇洪水标准。6.2.1.2导流方式及受水位控制项目xx水库枢纽除险加固工程受到坝前水位影响的项目主要有：大坝整治、溢洪道整治及放水设施整治。受到坝前水位影响的各项目需待库水位降低后方能施工，因些，要求施工进度应与水库运行计划(放水灌溉、溢洪和水库蓄水等)紧密配合。大坝外坡、坝顶整治、及管理房等项目受库内水位影响较小，可全年施工；而大坝内坡整治、溢洪道及放水设施整治等项目的施工受库内水位影响，其导流方式如下。导流方式：先将竖井丝杆球阀打开将库水位放至死水位，在竖井整治施工时，利用潜水泵抽排库水，由于竖井施工简单、工期短，潜水泵则根据枯水期施工吋的实际来水量进行选用，而水库其余项目施工时则均利用竖井进行导流。n表6-2受库水位影响的施工项目及上游控制水位序号工程名称坝前控制水位（m）导流方式1大坝内坡整治390.5竖井放水2溢洪道整治394竖井放水3放水设施整治389潜水泵抽排水6.2.1.2水库蓄放水由表6・2可知，水库水位需降至389m,才能确保放水设施整治期间不受水库水流的干扰。拟定第一年12月初开始放水，利用竖井降低库水位。考虑到大坝安全问题，库水位降低不宜过快，按每天降低库水位不大于1.0m计算，而水库死水位（389.50m）至389m的高差为0.5m,拟定水库放空时间为半天。6.3主体工程施工本次除险加固工程项目主要有：大坝加固、溢洪道整治、放水设施整治等。6.3.1土石挖填工程主要是坝面开挖、溢洪道开挖等。土石开挖应采取由上至下的施工方式，土方开挖边坡为1:0.5,石方开挖边坡为1:0.3。对于冋填土方应压实，压实机械采用13t振动碾，压实后相对密度不小于0.75。（1）土料及石砂料填筑粘土及石磴料由各自料场开采，采用1bn?挖掘机装车、5〜&自卸汽车运输上坝；按铺料、洒水、碾压和质检等作业内容进行施工。填筑采用推土机摊铺，铺料厚度0.6〜0・8m,用13t振动碾进行碾压密实。填筑参数根据设计要求及现场碾压实验确定，填筑料必须分层碾压，铺料厚度0.6m,并应根据料质、岩性适当洒水；碾压时先静压后振压，碾压不少于4遍，对边角部位振动平碾不易碾压区，应采用蛙式打夯机夯实。（2）石方开挖主要采用人工钢钎及风镐进行开挖，胶轮车集磴，l・0m3挖土机（或2・0m3装载机）挖装，5〜8t自卸汽车运往堆確场。（3）堆石拆除n采用In?反铲挖掘机，结合人工进行拆除，5〜&自卸汽车运往堆磴场。6・3・2砌石工程(1)干砌石砌石工程施工进严格遵守《砌体工程施工质量验收规范》(GB50203-2002)规定，砌体先用的石料应质地坚硬、无风化剥落和裂纹；进场后人工选修后采用胶轮车运至工作面，采用平缝砌筑法人工砌筑，砌筑时将石块宽面和坡面竖向垂宜与横向平行；施工时应挂线进行砌筑，自下而上，力求紧靠实心密实，表面平整。(2)浆砌石浆砌石砌筑前应对基础进行清理及夯实，按照设计要求的各项参数进行施工。浆砌石施工采用座浆砌筑法，对于土质基础，砌石前应先在基础面上铺一层3〜5cm厚的稠砂浆，然后再安放石块；对于岩石基础，铺浆前还应事先洒水湿润。砌筑时，石块宽面向下，小面朝上，以便让砂浆挤满石块底部及四周的全部缝隙。根据空隙的大小，应选用合适的整块小石挤入石缝里的砂浆中，应防止产生干缝或空隙。挤入石缝屮的石块不应高出整石面，以免妨碍上层的接砌；最后，将凹陷不平的地方用少量砂浆填补捣实，再开始砌筑第二层。在砌筑中坚持“平、稳、紧、满'，的原则，浆砌体表面勾平缝，当砌体未达到设计强度前，砌体结构不得受外力或振动等影响，隐藏回填的时间在常温下一般以28d为宜，但最短不得少于14do6.3.3混凝土工程主要是放水设施加固、大坝上游面混凝土预制块护坡、地梁浇筑、大坝下游排水沟、溢洪道底板及边墙。混凝土工程施工应严格按现行的有关国家标准进行。<1)混凝土拌合碗严格按照设计配合比配料，JZC350移动拌合机拌制，按照砂、水泥、石子顺序依次加入料斗，然后将水和其它料同时注入进行搅拌，搅拌时间应符合规范要求。(1)混凝土运输絵运输应符合迅速、安全、经济的原则。栓运输过程中不得摇晃颠簸，以免絵发牛离析泌水。(2)混凝土浇筑栓浇筑时，应有专人负责观察模板、支撑、钢筋、预埋件等的情况，当发生有变形、走动或堵塞等情况时，应立即停止浇筑；碇浇筑方向从端退法，每层磴浇筑厚n度根据左塌落度确定，进行斜坡浇筑时，从低处开始，自下而上，使每层碗水平上升。(1)混凝土振捣由于整治工程多为薄壁结构，碇振捣采用(p50mm软轴插入式振捣器，振捣器插入磴时间为20〜30S,应当上下拔动并快插慢拔，以碇没有明显气泡和沉陷为准，在振捣过程中振捣棒不得碰撞模板和钢筋。(2)混凝土养护碗养护采取自然养护，在碇浇筑完成后12h开始洒水养护，养护时间不低于7d。(3)混凝土预制块护坡施工前对坡面进行清理整平，用蛙式打夯机夯实坡面，按照设计尺寸在镇脚、压顶挂线，按照挂线轮廊先铺15〜30cm厚砂石垫层，垫层最大粒径不大于40mm；碗预制块厚度10cm,临时处搅拌站附近平整场地预制，养护21天后，人工装5.0t自卸汽车上坝，上坝后人工安砌；预制块铺设遵循从上至下，由中央向两端进行铺设，并对每块预制件进行试放，不合适的地方采用小外向锤进行修整。6・3・4钢筋工程钢筋进场应具有出厂证明或试验验收报告，钢筋在加工场加工成型后，5t自卸汽车运输至水库，人工捣运至施工现场；钢筋安设采用散装法人工进行安装，钢筋的安装应顺直均匀、位置正确，绑扎及焊接搭接长度应满足规范及验收要求。6・3・5大坝观测设施和白蚁整治大坝观测设施和口蚁整治由于专业技术性较强，故应由专业技术人员进行施工。6.3.6管理房工程水库管理房面积小、结构简单，以人力施工为主。6.4施工总体布置6.4.1施工布置条件及原则布置条件：本工程施工作业面和对集中，据现场勘察，水库大坝区附近有阶地或坡地可供布置临时设施。布置原则：n(1)施工布置不破坏水库枢纽生活环境、景点设施，尽量减少对当地环境的影响。(2)临时设施尽可能利用水库原有空房、空地，尽量不占或少占地。(3)工程施工期间不但应加强环境保护，而H还应采取切实可行的节能降耗措施。(4)施工完后应进行水土保持等工作。6・4・2施工工区布置本次整治内容涉及大坝、溢洪道及放水设施，位置相对集中，工程施工只规划一个工区。拟选定在主坝左坝肩下游，场地开阔，地面平坦，面积约2000m2,可作施工项目部办公与生活用地、钢筋和模板制作加工临时施工等场地。工区内设0.4m3移动式碗搅拌机2台及0.2m3砂浆搅拌机2台，供风量9m3/分的移动式空压机1台，并在坝端岸坡建水池1座。临时工棚400m2,仓库200m2,材料加工厂50m2,临吋加工厂和仓库应布置在交通便利的位置，以便材料进出；工程指挥部设在邻坝居民民房中。栓及砂浆搅拌系统：布置在坝顶台地，平整场地搭建临时工棚，内设0.4口3移动式磴搅拌机2台，与砂、石骨料堆场和水泥仓库组成磴搅拌系统；而砂浆则根据施工需要直接靠近砌筑现场布置灰浆搅拌机。风、水、电及通讯系统：供风拟设置供风量9m3/分的移动式空压机1台；生产及生活用水直接从水库抽水供给，在左坝端岸坡建水池1座，库水抽至水池后接管分送到各用水点；施工用电则从附近村社T接380V输电线路至坝区，并增设1台75KW柴油发电机组作为备用电源；通讯使用手机或对讲机均可。仓库系统：包括水泥库、炸药库、油库和综合仓库等，由于施工期短、贮量不大，故只需临时搭建仓库和生产用房，炸药库及油库需单独搭建，并应有专人看管。机修系统：木工程量小期短，不设置专用机修厂，临时维修到附近乡镇解决。6.4.3土石方平衡及弃渣场规划6.4.3.1土石方平衡计算本工程土石方挖填工程项目主要包括大坝、溢洪道。大坝整治主要包括大坝上游块石拆除，条石框格栓块护坡和下游条石框格草皮护坡，棱体加固，溢洪道开挖和回填。根据土石方平衡的原则，工程自身开挖土石方在满足自身填筑要求的前提下，n应首先用于自身填筑，不足部分就地进行开采。本工程土石方平衡计算如下表6・3。表6-3土石方平衡计算表n序号项目单位大坝溢洪道合计土石方开挖m350746.7503.71土方开挖m337746.7373.72石方开挖m31300130二土石方回填利用m39.18271.181土方冋填m39」8918三弄渣量（松方）m350737.52544..52注：（1）表中开挖方为自然方，回填方为压实方，弃渣量为回填后的余量，未换算成松方。（2）1自然方二1.33松方二0.85压实方由表7・5可知，本工程整治弃渣外运量为544.52m3*6.4.4.2弃渣场规划根据现场地形勘察，木工程弃渣场布置于大坝下游0.6km公路附近山凹处，弃渣场占地1亩，工程514.52渣量全部运往弃渣场，由于弃渣以土方为主，施工完后经过平整后即可还耕。6.4.4临时设施工程量本工程施工临时设施及抽水台班工程量如下表6-4o表6-4临时设施工程量表序号项目单位数量备注1临时线路m10002於搅拌站1移动搅拌机3抽水台班台时244生产、生活用房rtf400工棚5仓库m2200工棚6场地平整m?10007蓄水池n?30施工期生产生活用水6.4.6安全文明滋工工程施工过程中，应明确具体的管理制度，提高施工人员主动性、积极性。认真地从生产、技术、设施等各方面切实抓好，确保整个工程的施工质量，并保证整个过程的施工安全。在施工中，各项工程的施工应设好防护措施。爆破作业，必须统一指挥，应有专门的炮工，划定安全警戒区，明确安全警戒人员，确保暴破作业安全；暴破器材的存放应有专门的仓库，运输必须遵守相关规定。工程施工照明线路符合相关要求，在n存放有易燃、易暴物品场所必须设有明显标志，并必须有防暴措施。在带电体副近作业应保证最小的安全距离，划岀警戒线。施工现场各作业区与建筑物之间应有符合要求的安全防火距离。同时在施工过程中还必须注意到以下几点：（1）主体工程的施工应严格按照设计要求和施工工序进行施工。（2）在雨天复工的土方工程，必须对边缘及坑壁等处进行详细检查，若发现土壤裂缝、滑坡情况，需采取处理措施或设支撑或将松动部分挖掉，待处理后再行施工。（3）跨过沟槽的便桥要架设牢固，并应经常进行检查，若在夜间进行施工，必须安置施工照明设施。（4）施工屮应对爆破物品及其它危险物品安排专人管理。（5）冋填基坑吋，在拆除坑壁支撑过程中，应由下而上，分层拆除，并与回填进度相互配合。禁止在基坑边缘或塌方附近堆放施工器材和铺设道路。（6）土方填筑及人工抬石施工，在操作前，要对施工工具进行检查，检查娥箍、娥鼻、娥辫等是否结合牢靠，抬杆铅丝捆扎是否紧密结合，以防在施工过程中滑脱，引起安全事故。（7）做好坡面危石清理，坡面加固。（8）安装工程在安装前，应对所有使用工具及构件等进行详细检查。（9）施工现场的洞、坑、升降口等危险处，应有防护设施或明显标志。（10）爆破作业，必须统一指挥，统一信号，划定安全警戒区，并明确安全警戒人员。（11）在坝顶、陡坡、屋顶、悬崖、脚手架以及其它危险边沿进行悬空高处作业时，临空一面必须搭设安全网或防护拦杆，工作人员必须栓好安全带，戴好安全帽。（12）装卸、运输、安装作业都必须制定技术安全操作规程。（13）施工前，应组织工程施工人员进行安全施工技术学习，提高安全意识。6.5施工总进度6.5.1进度安排原则（1）本工程是正在受益的已成水库，施工进度安排应结合水库的蓄、放水计划和溢洪时间。n（2）木工程以土石方开挖、处浇筑和砌体项目为主，除零星部分采用人力完成外，其余项目均以机械为主结合人工完成。(1)施工进度安排中，除满足施工期限要求外，还应考虑施工机械的使用效率和各分项工程之间的相互衔接。6・5・2施工总进度计划本工程施工总工期6个月，从第一年的11月初至第二年的4月底；分工程准备期2个月、主体工程施工期3个月、完建期1个月。工程准备期：从第一年11月初〜12月底，完成进场道路、临建设施的修建、水库放水至死水位。主体工程施工期：从第二年1月初〜第二年3月底，完成大坝整治项目、溢洪道整治项冃、放水设施整治项冃、安全检测设施及管理房的施工。完建期：从第二年4月初〜4月底，完成工程所有的收尾工作，包括场地清理、临时工程拆除、水保实施等。6・5・3滋工特性指标本工程施工强度等特性指标如下表6-5o表6-5施工特性指标表序号项目名称单位数量备注月高峰强度十.石方开挖it?/月1153总工期从第一年的11月初开始，至第二年的4月底结束。土石方填筑nW月1265砌石工程m#月456碗工程it?/月217二劳动力高峰人数A/R69平均人数人/日50劳动总工日万工日1.20三工期总工期月66.6主要施工机械设备本工程所需主要机械设备数量及型号如下表6-9o表6-9主要施工机械设备汇总表序号设备名称型号单位数量备注土石方开挖设备1挖土机1〜1.6m3台1液压n2推土机59KVV台13『风钻手持式台5一般石方4振动碾10〜13t台1n二运输设备1自卸汽车5〜8(辆22农用汽车5〜8t辆43汽车式起重机3t台14手推胶轮车台8三碗及砂浆设备1碇搅拌机0.4m3台2移动式2砂浆搅拌机0.2m3台2移动式3振动器1.5〜2.2KW台6四动力设备及其它1空气压缩机9m3台1移动式、油动2柴油发电机75KW台1移动3潜水泵台32n7水土保持设计7.1水土保持现状7.1.1水土流失现状xx水库在地貌上属于浅丘带坝地貌，两岸呈阶状斜坡，坡度25〜56度。此区域土地开星利用率不高，现状为耕地、灌木林地及荒草地。耕地主耍分布在两岸山脊及河谷台地上，有的成片相连；林地零星分布在沟谷地带以及较陡的山坡。在工程区域河谷地带耕地垦殖指数人于50%o由于降雨集中，地形坡度较人，坡耕地比例人，耕作技术落后，人为活动频繁，扰动破坏地表的情况较为严重。因此，工程区域总体水土流失强度达到轻度侵蚀，局部地点达到中度侵蚀。根据现场调查，工程区域受人为活动影响呈日益严重的趋势，植被破坏和水土流失有进一步加剧的危险。根据《土壤侵蚀分类分级标准》(SL190-96)判断，工程区域土壤侵蚀类型以水力侵蚀为主，水土流失允许值为500t/Km2.ao7丄2水土流失成因、危害及其治理情况从目前工程区水土流失现状分析，自然因素是水土流失发生、发展的潜在条件,人为因素是造成区域水土流失的主导因素，其一，随着灌区内城市规模的不断扩大，经济开发区建设，灌区乡镇建设城市化进程加快，造成大量的林耕地被占用或者破坏,使其水土保持功能降低或丧失，加之在生产中忽视水保工作，弃乱渣土，造成林草植被损失，增加当地水土流失。其二，丘陵区的土坡开垦、顺坡耕种，造成水土肥流失。其三，人为的对林草植被破坏，造成水土流失。工程区的水土流失危害主要表现在破坏土地资源，降低土地肥力，导致土壤结构破坏，抗旱能力减弱，影响土地生产力，使其灌溉功能降低，增加了水利工程的隐患。7.2水土流失影响7.2.1占地、破坏原地貌、土地、植被面积xx水库工程临时占地为l.Ohn*,工程项目建设期水土流失主要来源于工程建设期的渣土以及当地原生地貌、土地、植被的破坏。根据工程和施工布置，工程建设期将破坏水土保持面积0.6hm2，使其水土保持功能降低或丧失。工程总弃渣0.05万E在天然状态下，受降雨径流冲刷等外营力作用，水土流失将侵蚀周边农田，淤塞河道,影响其功能及其效益发挥。7.2.2工程弃渣量预测n通过对其影响因素进行预测，工程施工期间，在不采取水土保持情况下，将产生弃渣0.05万血，扰动地表而积0.5.0hni2、损坏水保设施而积0.6hiM,新增水土流失量50t/ao工程区将由原来的水土流失轻度区变为水土流失屮度〜极强度区。工程建设规模较大，涉及范围较广，开挖动土面较多，对当地的水土保持有一定影响。其影响范围主要是工程区、料场、弃渣场。影响因素主要有工程施工对原地貌和植被的扰动和损坏，土石料场开挖和弃渣的堆放，对现有植被的破坏、地面开挖产生的弄渣等。根据xx水库除险加固工程初步设计内容，工程施工区用地包括工程枢纽建筑物、土石料场、施工辅助企业及生活区等用地，工程水土流失防治责任范围共计0.5.0hm2o无永久占地，临时占地约l.Ohm2。临口寸占地中，旱地0.25hm2,灌木林地0.05hm2,牧草地0.05hm2,其它土地（田境等）0.05hm2o7.4水土流失方案规划布局7.4.1指导思想和原则本着减少水土资源破坏面积和数量的思想。从控制和减少对地表植被、原地貌的扰动和损坏出发，综合利用、优化土石方配置的思路。废弃的土（石、渣）应优先考虑综合利用，不能利用的应堆放在专门的存放地，并按“先拦后弃”的原则采取拦挡措施、施工地及吋恢复利用的思路。施工地应及吋进行土地整治，采用水土保持措施,完成迹地的植被恢复和绿化美化措施。同时以工程措施为主，植物措施为辅，且相互结合的思路。加强施工过程中的临时防护措施；对原有工程进行水土流失评价的基础上，补充完成薄弱环节的水土保持措施。贯彻《中华人民共和国水土保持法》和《屮华人民共和国环境保护法》的有关规定，按《开发建设项目水土保持方案技术规范》（SL204-98）的要求，采取“生态优先，因地制宜，因害设防，项目建设与防治水土流失同步，水土流失防治措施建设与管理并重"的原则进行防治方案布局，坚持工程水土保持措施与区域环境绿化美化相结合的原则，合理地进行水土流失防治分区的划分，在注重防治水土流失的同时，遵循可持续发展原则，改善区域生态环境。使工程建设过程中的水土流失得到有效的控制。n7.4.2总体规划布局根据工程区的自然条件及水土流失现状、工程建设可能造成的水土流失的特点,结合工程布置水土流失防治措施。同时针对工程建设过程中防治目标和防治责任范围的不同，对工程建设新增水土流失的防治采取临时挡护和工程措施相结合、弃渣分散与集中处理相结合、工程措施与种植林草植被或土地复垦相结合、建设期的实施与运行期的规划管理相结合处置方法，形成较为完善的防治体系，减免和控制工程建设新增水土流失影响。7.4.3水土流失防治目标和分区措施布局根据该工程地貌类型和运行期不产生水土流失的特点，按《开发建设项冃水土流失防治标准》（GB50434-2008）防治标准分级规定，以施工建设期、竣工验收期提出六项量化的水土流失防治目标（详见表7-1）o表7・1水土流失防治目标表项目扰动土地整治率（％）水土流失总治理度（%）土壤流失控制率（％）拦渣率（％）林草覆盖率（%）植被恢复系数（％）施工建设期90850.8901590竣工期95900.8952095根据工程涉及面较广、工程量较大等特点，按工程建设特点分为工程建设防治区、施工占地防治区和直接影响防治区。分区防治措施规划见表7・2。表7・2分区防治措施规划表防治区项0防治措施工程建设区改造及新建渠系扌怡洪沟临时防护工程、排水沟施工占地区弃渣场临时防护措施、土地整治、植物措施生活生产设施及其它临吋防护措施、土地整治、槓物措施影响区水库淹没区植物措施7.5水土流失防治措施7.5.1临时防护措施本工程建设区按“先拦后弃叩勺方式，将开挖料装入编织袋，按当地地形坡度,n坡面来水情况，在工区下沿，将装有开挖料的编织袋沿征地范围线堆砌形成挡护体,控制开挖料流失。为保证渣体稳定及防治水土流失，在渣料与渣场坡面结合处的山坡坡面上设置畅通的周边截排水沟。坝址渣场渣体表层排水纵坡1%,汇集渣体表面雨水，引至渣场周边排水渠道。渣场周边排水沟道采用梯形断而，浆砌石衬砌，衬砌厚度30cmo汇合到下游河道。7.5.2弃渣处理xx水库工程总弃渣0.05万m3。根据工程的实际情况，弃渣按“环保、经济、利用''的原则进行处理。渣场堆放在大坝下游距大坝约600m处，在堆渣体底部设置M7.5浆砌石挡渣墙拦挡渣体。浆砌石挡渣墙为梯形断面，高为3.0m,顶宽0.5m,长度约200m。为排除渣场所在冲沟雨季洪水，在渣场两侧各布设一条排水沟，合计长约60m,在渣场顶部沿渣体上部山坡布置两条截水沟，长约300mo截水沟出口接排水沟。沟道自然坡比大于12%的地段设置跌水或陡坡作为截、排水沟的过渡。弃渣场使用完成其任务后，使用推土机沿石渣场坡面把残渣推到沟底，使剩余残渣堆积与沟底衔接成自然缓坡，并在其上回填土料厚0.5m,进行植树绿化，恢复为林地。对弃渣场存料为土料渣场，使用结束后，使用推土机顺坡平整场地即可恢复为耕地。7.5.3工程措施(1)大坝外坡两岸水土流失防治措施。大坝外坡工程设计时已用砂、卵石热层和碗预制块封闭，坝坡与两岸接触处应设置纵向排水沟，使坡面、岸坡水顺畅排至下游。(2)溢洪道边坡水土流失防治措施。为使溢洪道边墙以上的裸露坡面尽可能少受水流冲刷，在其开挖线以外应设置沿山排水沟，将山坡洪水及溪沟水引走。对风化严重，有碎石崩落的坡面，采用削坡开级或条石护坡或二者结合使用。(3)料场四周用土编制袋进行围护，四周修建排水沟，临时占地使用完毕，施工单位应将地表建筑物及硬化地面全部拆除，进行场地平整和清理，废弃物及时运至集中堆放点。7.5.4植物措滋(1)库区公路为防止到库区内这一段路基开挖造成的水土流失和维护公路本身的安全，应做好场内公路的水土保持工作。除采取必要的工程措施护坡、排水外，在场内交通主干n线种植护路林(行道树)，既可用来稳定路旁边坡，巩固路基，减小水土流失对交通线路造成的危害，同时可美化施工区、库区环境，并且具有一定的阻隔噪声污染和阻滞、降低飘尘的作用。道路绿化应遵循以下原则：在道路转弯处，行道树不得遮挡司机视线及妨碍车辆正常运行。行道树的主干高度应大于2.5m以上，以保证行车安全。行道树与建筑物及地上、地下管线的间距一般应在l・5m〜2・0m以上，离高压线的间距应在5.0m左右。(1)溢洪道右侧植物措施以山坡防护林为主，可采取植物一工程措施相结合的方法。斜坡上种植以柏木、青杠、马桑等为主的乔灌草混交林带，平缓处可种植以杉木、杨树等速生丰产的防护纯林。边墙以上边坡，若为土质坡面，可种草护坡，选用生长快、耐旱、耐瘠薄、根系发达且固土作用大的草种。(2)大坝下游坡两岸前面己采取了工程措施，对开挖裸露面，可种植草皮，草皮护坡应采用如同前述的草种。种草后1年〜2年内，应进行必要的封禁和抚育管理，发挥其绿化美化的功能，使其成为枢纽工程的一个美丽宜人的旅游风景观赏点。(3)绿化本项目植物工程措施主要为水库淹没影响区绿化及其土地整平后的绿化，根据工程实际情况，在保护现有植被的基础上，其区域宜林地段按2.0m株距栽种一排桑树、乡土树种植木或速生乔灌绿化，树种以水杉、杨树为主。7.6水土保持投资估算本工程水土保持静态投资4.2万元。n环境保护设计8.1环境保护设计依据8.1.1环境评价依据8.1.1.1法律法规(1)《中华人民共和国环境保护法》(1989年12月)；(2)《中华人民共和国水污染防治法》(1996年5月修正案)；(3)《中华人民共和国大气污染防治法》(2000年4刀修正案)；(4)《中华人民共和国固体废物污染环境防治法》(1995年10月)；(5)《屮华人民共和国环境噪声污染防治法》(1996年10月)；(6)《建设项目环境保护设计规定》(国环字［87］第002号文)；8.1.1.2环境保护标准(1)《地表水环境质量标准》(GB3838-2002)；(2)《农田灌溉水质标准》(GB5084-92)；(3)《环境空气质量标准》(GB3095-1996)；(4)《污水综合排放标准》(GB8978-1996)；(5)《大气污染物综合排放标准》(GB16297-1996)；(6)《建筑施工场界噪声限值》(GB12523-90)o8.1.2工程区环境现状(1)生态环境概况xx水库库区主要由林地和坡、荒地组成，地面植被覆盖率较高，库区内无文物古迹、自然保护区，无国家保护珍惜动、植物，牛态环境良好。(2)社会环境概况库区经济结构以农业为主，农业经济又以粮食生产为主业。粮食作物主产水稻、小麦、玉米、薯类、豆类。xx以发展农产品及其农产品加工业为主，以小吃及土特产声名远播。有顾县牛皮豆腐干、莲桥米粉以及黄龙贡米、中国名牌天登系列调味品、西板豆豉等土特产品，闻名遐迩。鸡八块、八宝蛋、油豆腐、岳池米粉、小笼粉蒸、豆花饭、梳儿糕、黄凉粉、成粽子、热磁耙、冰粉、凉虾、锅盔等岳池小吃更是深受群众喜爱。n近年来，富裕起来的岳池人民利用丰富的农家文化资源，将农业综合开发与旅游发展紧密结合起来，形成了众所周知的“农家文化旅游带"，吸引了众多游客来此休闲度假和旅游观光，已成为岳池一道亮丽的旅游风景线。8.2环境质量现状及主要环境问题(1)大气环境质量现状评价XX水库位于伏龙镇XX村的山体之间，无对环境空气质量影响的工、矿企业，且周边交通车辆较少，扬尘及尾气量少，对环境的影响很小，因此，本库区的环境空气质量较好。(2)水坏境质量现状评价本库区周边农村人口少、可耕地较少，区内经济以农业为主，污染源主要来自库区周围的群众牛活污水排放、施肥养鱼及其农业废水排放。根据已有资料的水质监测结果显示，该库区内各项水质指标均满足《地表水环境质量标准》(GB3838-2002)中IV类水域的要求，水质良好。(3)声环境质量现状评价库区内无工业噪声污染源，有少量的乡村公路通过，产生一定的交通噪声，但由于库区位于农村，无声环境敏感目标，所以声环境对木灌区的影响较小。(4)主要环境问题xx水库在建设过程中出现了洪水翻坝问题，大坝完工以后，出现了坝基、坝肩渗漏等问题，现溢洪道以及防汛抢险交通道路都存在严重的安全隐患。因此，大坝本身的安全问题是xx水库的主要环境问题，亟待需要采取措施消除安全隐患，为库区下游提供良好的安全保障，同时也为区域国民经济的可持续发展提供保障。8.3环境影响分析(1)水土流失影响分析本库区整治施工期的生态环境影响主要是对陆地植被的影响以及引起水土流失。主要表现在溢洪道中岸岩体及其消能设施、出水渠的开挖、坝体下游开挖、施工场占地对原有植被的破坏；汽车运输、建筑材料和建筑垃圾产牛的扬尘对道路沿线树n木、农作物、灌木等的影响；施工场地开挖、土石方堆积可能引起的水土流失。(1)空气环境影响分析库区整治施工过程中对大气环境的影响主要为下面两个方面：一方面是施工作业面和地面运输产生的扬尘；另一方面是推土机、挖掘机、搅拌机及交通工具释放的尾气。对整个建设期而言，施工产生的扬尘集中在土建施工阶段，主要产生于平整土地、开挖路面、建材(水泥、沙子、石灰)装卸、车辆行驶等作业。按起尘的原因可分为风力起尘和动力起尘，其中风力起尘主要是由于露天堆放的建筑材料(如沙子、水泥、石灰等)及裸露的施工区表层浮尘因天气干燥及大风而产生风力扬尘；动力起尘主要是在建材的装卸、运输、搅拌过程中，由于外力作用而产生的尘粒再悬浮所致,其中施工及装卸车辆造成的扬尘较为严重。据有关资料显示，施工扬尘的主耍来源是运输车辆行驶造成的，约占总扬尘量的60%,扬尘量的大小与天气干燥程度、道路路况、车辆行驶速度、风速大小有关。一般情况下，在自然风作用下，道路扬尘影响范围在100m以内。在大风天气，扬尘量及影响范围有所扩大。施工中的弃土、沙料、石灰等，若堆放及运输时覆盖不当或装卸运输时的撒落，也都能造成施工扬尘，影响范围一般在100m左右。(2)水坏境影响分析水环境影响主要来自于以下两个方面：一是建筑队伍进入施工现场进行砂、石冲洗和搅拌浇注混凝土等施工作业过程中产牛的施工泥浆废水；二是施工期生活污水中SS和COD的污染。(3)声环境影响分析库区整治施工过程中，主要噪声源是坝体、溢洪道工程及防洪公路整治施工屮的噪声源。施工一般可分为四个阶段：第一阶段是场地平整阶段即土石方阶段，主要噪声源有推土机、挖掘机等施工机械；第二施工阶段为基础施工阶段，有挖掘机、装载机等；第三施工阶段为坝体结构施工阶段，主要噪声源有压路机、碇搅拌机、振捣机、电锯等；第四阶段为设备安装阶段，主要噪声源有吊车、升降机等。此外，在整个施工过程中，以重型卡车、拖拉机等的运输车辆所产生的交通噪声，也是建设期间主要噪声源之一。由于施工区域离居民住宅通常较远，故噪声主要影响区域施工人员。8.4环境保护对策措施n库区整治施工中弄土弄渣如果处置不当易堵塞河道、占用农田、阻碍道路等，所以，应在施工过程中采取一些减缓措施，尽可能减少对生态环境的影响。工程施工中要做好土石方的平衡工作，开挖的土方尽量作为施工场地平整回填之用，对于弄土应妥善处理。工程的临时占地在施工结束后尽快恢复原貌，重新植树种草，确保绿地面积不受损失。灌区在建设前期应编制相应的水土保持方案报告书，对施工期可能引起的水土流失，采取工程的和植被的措施进行综合防治，使水土流失的影响减少到最低程度。(2)大气环境保护措施为了减少施工建设中扬尘对周围空气环境的影响，提出以下减缓措施：(1)文明施工，加强管理要求施工单位文明施工，加强场地内的建材管理，及时清运场地内废弃土，周密安排进出工地车流量，减少扬尘。(2)选择合理运输路线选择合理的物料运输路线，尽量避开居民集中居住区和避开主要交通干线。(3)采取有效的防治措施1)洒水抑尘施工场地、施工道路的扬尘可采取洒水和清扫的措施予以抑止。如果只洒水不清扫，可使扬尘量减少70%〜80%,如洒水后清扫，抑尘效率可达90%以上。有关实验证明，在施工场地每天洒水抑尘作业四次〜五次，其扬尘造成的TSP污染距离可缩小到20m~50m范围内。2)物料覆盖散状建筑材料和建筑垃圾运输吋要较好地加盖篷布，严禁敞开式运输。为防止物料散落路面引起二次扬尘，车辆严禁超载。另外，石灰、沙子等尽可能不露天堆放,如不得不敞开堆放，应对其进行洒水，提高表面含水率，起到抑尘的效果。3)道路硬化，场界隔挡n对施工场地出入口道路硬化处理；施工场界以围墙或挡土包围，高度应大于3m。1)合理安排作业时间避免在大风天气进行大面积基础开挖等易产牛扬尘的作业。2)合理安排作业场所对于易产生扬尘及废气的作业设备，如水泥搅拌的作业场地等，要在场内相对固定、并在周围设拦挡围护设施。3)加强施工人员环境教育施工单位应加强对施工人员的环境保护宣讲教育，提高员工环保意识，从而使施工人员自觉地维护和遵守各项污染减缓措施，有利于各项措施的贯彻实施。4)水环境保护措施对在施工现场产生的施工泥浆废水应修建临吋废水贮存池，施工泥浆废水经沉淀澄清后，上清液可用于场地抑尘喷洒用水，池内泥浆弃土定时挖出与建筑垃圾合并后，妥善堆存处置。对产生的生活污水应集中处理后排放，禁止直接排入水体，少量的生活污水可利用土壤的自净作用而排入土体。5)声环境保护措施针对建设期施工噪声的环境影响，提出以下减缓措施：施工期噪声主要来自不同的施工阶段所使用的不同施工机械的非连续性作业噪声，具有阶段性、临时性和不固定性等特点。施工现场的噪声管理必须执行《建筑施工场界噪声限值》(GB12523-90)的规定，加强管理，文明施工。选用低噪声的施工机械及施工方法，合理安排施工时间，尽量避免大量高噪声设备同时作业，并把噪声大的作业安排在白天，夜间(22：00以后)禁止进行对环境产生噪声污染较重的施工作业，以减少对施工队伍夜间休息人员的影响。8.5施工期的环境监理为了减少建设项目施工期对周围环境产生的影响，建设单位必须加强对施工单位的监督管理，按照环境管理规章制度，聘请具有环境监理资格的监理人员对工程施工期进行环境监理。(1)监督环境保护措施n监理单位应根据环境影响报告书、环保工程施工设计文件及施工合同中规定的各项环保措施作为监理工作重要内容，要求工程施工严格按照国家、地方有关环保法规及标准进行，对项冃的各项环保工程建设质量把关，监督施工单位落实施工屮采取的各项环保措施。(1)经常性检查监理单位派1名〜2名施工环境监理人员，对施工单位进行经常性检查、监督、查看其落实环境保护措施的具体情况，发现问题及时解决、纠止。⑶定期汇报施工环境监理人员要定期以书面形式(施工环境保护监理报告)及时向有关部门汇报，其内容主要是反映施工方是否严格执行了本工程环境影响报告书、环保工程施工设计文件及施工合同中规定的施工期环境保护措施。(1)协调建设单位环境管理职能协调、落实建设单位施工期环境管理职能是做好工程中环境保护工作的关键。首先是在工程施工承发包合同中，应将环保工程摆在主体工程同等的地位，环保工程质量、工期及与之和关的施工单位资质、能力都将作为重要的发包条件写入合同书中,为环保工程能够高质量地“同时施工"奠定基础。其次是及时协调、掌握工程施工环保动态；定期检查和总结工程环保措施实施情况，资金使用情况，确保环保工程的进度要求。第三是协调各施工单位关系，消除可能存在环保项目遗漏和缺口；出现重大环保问题或环境纠纷时，积极组织力量解决，并协助施工单位处理好地方环境、卫牛、公众三方相互利益的关系。8.6环境保护管理(1)合同约定建设单位与施工单位签定工程承包合同中，应包括有关工程施工期间环境保护条款，包括工程施工中生态环境保护(水土保持)、施工期间环境污染控制，污染物排放管理，施工人员环保教育及相关奖惩条款。(2)提咼环保意识n施工单位应提高环保意识，加强驻地和施工现场的环境管理，合理安排施工计划，切实做到组织计划严谨，文明施工；环保措施逐渐落实到位，环保工程与主体工程同时施工、同时运行，环保工程费用专款专用，不偷工减料，延误工期。(1)重视水土保持施工单位应特别重视工程施工中的水土保持，尽可能保护沿线土壤，植被、弃土、弃渣须运至设计中指定地点弃置，严禁随意堆置、侵占河道，防止对地表水环境产生影响。(2)加强临时设施管理各施工现场、施工单位驻地及其它施工临时设施，应加强环境管理，施工污水避免无组织排放，尽可能集中排放指定地点；扬尘大的工地应采取降尘措施，工程施工完毕后施工单位及时清理和恢复施工现场，妥善处理生活垃圾与施工弃渣，减少扬尘；施工现场应执行《建筑施工场界噪声限值》(GB12523-90)和《建筑施工场界噪声测量方法》(GB12524-90)中的有关规定和要求。(3)做針三同时”认真落实各项补偿措施，做好工程各项环保设施的施工监理与验收，保证环保工程质量，真正做到环保工程“三同吋S(4)加强环保培训施工单位应加强对施工人员的环保培训，定期组织施工人员学习有关的国家环保法规、单位制定的环保执行条款，以提高施工人员的环境保护意识，并有专人监督管理。及时制止、纠正施工屮出现的不利于环境保护的行为，确保施工人员文明施工,尽量降低对施工场地周围环境破坏程度。8.7清水工程按照“分级管理"的原则和“标本兼治、综合治理，防治结合、以防为主，预先控制、强化监测”的工作思路，制订xx水库“清水工程”工作方案。实行水库除险加固工程与“清水工程”同步鉴定(检测)、同步设计、同步实施、同步达标、同步验收制度。到工程整治结束时，水库水质必须符合国家的III类水质标准和要求。n1•库内控污措施。水库除险加固完成后，要按照“提倡牛态养鱼啪勺总体要求，重新布局水产养殖的种类和数量，建立有利于水质保护的生态渔业新模式。2.库外截污措施。全面推动集雨区内农村面源污染防治和垃圾处理设施建设；禁止规模化家禽、家畜养殖；从严控制在水库集雨区内新建、改建或扩建排污口。3•生态修复措施。结合除险加固施工方案，调度洪水冲污，加快水库水体循环交换。加强水库集雨区内的水土保持工作，积极开展水源涵养林的建设与保护。4.加强水质监测。加强除险加固水库的水质监测工作，及时掌握水质的变化情况。对除险加I古I期间降低水位运行的水库，在报告水库除险加固进度情况的同时上报水质信息。要特别注意抓好饮用和备用水源水库的水质常规监测工作，扩大监测范圉、增加监测断面和监测频次，确保除险加固期间的水质安全。水库除险加固完工講水后,要按照各级水行政主管部门的统一部署，实行正常的水质监测制度实行水库水质保护的行政首长负责制，成立了以水务局局长为组长、局班子成员为副组长、相关股室负责人为成员的水质管理工作小组，将水库水质保护管理责任落实到具体分管人员。在水库除险加固同时重视制度建设，从水库除险加固之日起就抓源头，打基础，落实好水质保护的长效机制。8.8环境保护投资估算根据水利部和XX省水利厅概（估）算有关规定，结合当地环保投资概（估）算和同类工程单项投资定额，总投资概算为2.2万元。8.9环境影响评价结论XX水库枢纽除险加固工程在XX农业牛产中发挥着重要的作用，为木县东北地区的农业生产及经济发展提供水源支撑，对本区的农业开发及各项目标实现至关重要。工程的实施，能使水资源优势转化为经济优势，提高下游居民的安全保障，有利于维护地方的和平稳定，促进地方经济持续、健康和快速发展；有利于生态坏境的保护，对减少坝体及其辅助设施的水土流失具有重要作用。同时，随着XX水库除险加固工程的完成，木水库抗御自然灾害能力更强，能充分发挥水利工程减灾增产的效益作用。该除险加固工程建设符合XX的水利规划及环境保护要求，以充分利用水资源、弥补灌区的季节性缺水为出发点，具有明显的社会效益和经济效益，同时也具有一定n的环保效益，符合国家的产业政策和环保政策；根据环境影响初步分析结果，工程对周围环境的影响较小。只要认真落实木评价提出的各种防护措施、有效的组织管理和一系列切实可行的手段予以避免，做到开发与保护并重，从而促进生态环境、经济和社会的协调发展。严格执行“三同时"制度，从环境保护的角度看，该工程的建设是可行的。n9工程占地及拆迁9.1占地范围xx水库枢纽除险加固工程屈病害整治工程，工程占地较少。主耍包括溢洪道岀水渠的完善、防汛抢险公路以及工程管理所需的生产、生活用地。这些用地均属水库的管护范围，即无新征地项目；但工程除险加固过程中需部分临吋工程占地，主要包括渣场、仓库、临时工棚等临时工程占地。根据木工程的施工总体布置设计，工程临时占地为6.5亩。9.2占地拆迁本工程不涉及搬迁人口、拆迁房屋，不迁建专项设施及其它附属建筑物。9.3占地补偿投资由于木工程没有永久占地，不涉及搬迁人口、拆迁房屋，不迁建专项设施及其它附属建筑物，因此，不计工程占地补偿费。n10工程管理10.1工程管理机构设置XXXX水库现有水务协管人员1人，设站长1名。XX水库管理站的主要任务及职责是：宣传贯彻执行有关法律、法规；对水库水面、水域、库区的开发利用及水资源、水产资源和水质的保护进行监督管理；对水库管理范围内的生态环境、水土保持、旅游开发等进行管理和监督；会同有关部门在水库管理范围内进行保护、治理开发和综合利用的科学研究；指导管理范围内的库区绿化、水土保持和生产经营规划；对水库工程进行检查观测，并建立定期巡视制度，随时掌握工程动态，对水毁工程及时修复，消除工程隐患，确保大坝安全；按照广安市、XX防汛抗旱指挥部的调度指令泄洪，控制水库水位；同时认真做好雨情、水情报告工作，提供准确信息，科学调度；负责木单位的组织人事、劳动工资、机构编制、离退休人员的管理服务等工作，负责本单位党群工作和纪律监察工作，组织实施本单位精神文明建设和职工队伍建设；承办县委、县政府和业务主管部门交办的其它事项。XX水库管理所负责管理枢纽工程和灌区干渠，支渠以下渠道由农民用水协会自行管理。10.2工程管理及保护范围10.2.1水库的管理范围根据《水库工程管理设计规范》SL106-96,该库管理范围为设计最高洪水位以下的库区及大坝背水坡脚外延50m,大坝两端外延50m,溢洪道由两侧轮廓线向外延50m、出水渠出口以后50m为界。10.2.2灌区干、支渠的管理范明渠：填方渠段为两堤背水坡脚外延2m；一般挖方渠段以渠堤边线外延2m、深挖方渠段以施工边坡顶线外延2m为界。隧洞：由施工边坡顶线外延lm。暗渠：以中心线为准左右各宽5mo渡槽：从最大基墩左右边缘外延Imo倒虹吸管：从最大镇墩左右边缘外延lm0渠道建筑物：上下游及左右侧各外延5mo10.2.3管理单位用地包括枢纽办公区、生活区、果园、渔池等。根据工程管理需要，述应留一定的n土地作为渠道管理单位生产、生活用地，其占地面积按不少于三倍的房屋建筑面积计算。根据工程维修需要，还应留足一定的石料场用地。工程管理范围经县水行政主管部门和国土部门认可，并由国土部门进行确权、划界和颁证后，即受国家法律保护，工程管理单位根据国土部门确认的范围进行埋桩、定界，并同当地乡、镇、村、社签定工程管理责任书。10.2.4保护范围(1)1程保护范围从工程管理范围边界线外延，主要建筑物不少于100m,一般建筑物不少于50m。(2)水库保护范围坝址上游库区两岸(包括干、支流)土地征用线以上至第一道分水岭脊线之间的陆地。工程和水库保护范围内的土地不征用，但应根据工程管理的要求和有关法规制订保护范围的管理办法。10.3工程管理设施xx水库是一座以农业灌溉为主，兼有防洪、水产养殖等综合利用的小(2)型水利工程，水库性质属集体所有，由XX水库管理站经营管理，现有管理人员1名，兼作生产生活用房，极为破旧，防汛抢险公路不畅，无观测设施。为适应工程运行管理并考虑到本工程投资资金有限，固本水库只新增玻璃钢三角堰渗流观测设施，安装水标尺1个。架设高压线路0.2km，其他设施待以后资金充足在实施。新增的管理设施、设备统计见下表。丹水库新增管理设施、设备统计表编号项目单位数量备注1管理用房nW5()2玻璃钢三角堰套1埋设于坝角3水标尺个14高压线路km0.2n10.4工程运用管理10.4.1水库调度运用⑴水库调度的任务在确保水建筑物安全的前提下，按设计确定的任务、调度原则合理安排水库的蓄、泄、供水方式，充分发挥水库防洪、灌溉、供水等综合利用的效益。高水位、死水位、防洪限制水位等是指导水库运行调度的依据，运行时必须遵照执行。未经批准不得任意改变。水库调度应与水文气象部门保持密切的联系，做好水文预报工作，随时掌握雨情、水情。水库调度计划的编制，应实际情况进行编制。计划要留有余地，根据实际的来水和水位情况及时调整。(2)水库控制运用基本原则在保证安全的前提下，充分发挥水库综合利用最大效益，当安全与兴利二者发生矛盾时，必须服从安全。在汛期应严格执行规定的防洪限制水位，当超过防洪限制水位时，水库的蓄、泄由水库所在地区的防汛指挥部调度。水库拦截洪水尾巴必须经防汛管理部门批准，并备案。水库运行中，如发现水工建筑物有险情，或遇重大水情有可能超过防洪限制水位,或泄流超过下游允许的安全泄流量等重大问题时，应及时报告上级主管部门。(3)水库调度工作制度每年四月底前，应根据水文气象预报和历史资料分析，编制下一年度水库调度计划并报上级防汛抗旱指挥部门批准实施。每年汛前和汛末，根据当时水文气象预报情况，重新提出木水库调度计划的修改意见报上级主管部门。建立水库调度技术档案不断积累水库运行资料，对水库运行资料进行分析和总结。1042水情测报系统管理根据水库安全运行管理的需要，制定运行管理规章制度和操作规程。11工程建设项目招标初步方案11.1编制原则和依据n本工程招标初步方案主要按照以下原则和依据编制：1《工程建设项冃招标范围和规模标准》（国家计委3号令）。2《建设项目可行性研究报告增加招标内容以及核准招标事项暂行规定》（国家计委9号令）。3《中华人民共和国招标投标法》。4《中华人民共和国合同法》。5《评标委员会和评标方法暂行规定》（国家计委、国家经贸委、建设部、铁道部、交通部、信息产业部、水利部第12号令）。6《国家计委关于基木建设大中型项目开工条件的规定》。7《xx省人民政府关于深化投资体制改革的决定》（川府发[1996]167号文）。8《xx省工程建设项目招标投标管理若干规定》（川府发[2001]9号文）。9《国务院办公厅印发有关部门实施招标投标活动行政监督的职责分工意见的通知》（国办支[2000]34号文）。10《xx省人民政府办公厅转发省委办关于有关部门实施招标投标活动行政监督的职责分工意见的通知》（川办发[2000]80号文）。II《工程建设项目自行招标试行办法》（国家发展计划委员会第5号）。12实施方案设计图纸和工程量。xxxx水库枢纽除险加固工程建设项目，必须依法执行招标。工程建设项目的招标内容和核准招标事项，按国家计委（2001）9号令执行。因此，按工程项目建设的难易度，作出发包的初步方案。11.2招标方式11.2.1招标范围根据业主意见，XXXX水库枢纽除险加固工程的施工、监理实行招标。具体的招标范围为：1XXXX水库枢纽除险加固工程施工招标；2xxxx水库枢纽除险加固工程监理招标。n11.2.2招标组织形式由xx重点水利工程建设管理站为业主，会同当地有关部门，委托有招标资质的代理机构，组织实施工程的施工、工程监理的公开招标工作。11.2.3招标方式对以上实行公开招标的工程项目，均采用招标人以招标公告方式，邀请不特定的法人或者其他组织投标，即实行公开招标。11-3招标初步方案11.3.1标段划分XXXX水库枢纽除险加固工程共分二个标段：1一标段：大坝除险加固工程，溢洪道及放水设施除险加固工程施工标；2二标段：工程监理标。11.3.2投标企业资质XXXX水库枢纽除险加固工程投标企业的资质等级及有关要求见表11・1。表11-1资质等级及要求表标段名称资质等级要求一标段水利贰级及建筑空级以上投标人应在过去3年内承担过类似性质和复杂程度的施工项目，主要人员在与本工程性质、规模相当的方面具有5年以上的经验，项目经理及总工程师具有5年以上相应经历。二标段水利工程监理乙级以上要求投标人取得《水电工程建设监理单位资质证书》乙级或以上，投标人应具有与本招标工程的规模和性质相类似的工程监理经验，在过去5年内监理承担过与本招标工程类似的工程标，总监理工程师应有5年以上工程监理经历和担任过木招标工程类似工程项目的总监理工程师。11.3.3工程招标计划草案XXXX水库枢纽除险加固工程的实施方案报告与总概算经报上级主管部门审查批准后，即可进行工程招标。本工程招标工作计划安排如下：(1)项目法人己经设立，项目组织管理机构和规章制度建全，项目经理和管理机构成员己经到位。n••-11-(1)项目法人与项目设计单位巳签订设计合同和设计图纸交付协议。(2)项冃资本金和其他建设资金巳经落实，资金来源符合国家有关规定，承诺手续完备，并经审计部门认可。(3)招标范围、招标组织形式及招标方式的确定。(4)编制招标文件。(5)发布招标公告。(6)发售资格预审文件。(7)按规定日期接受潜在投标人编制的资格预审文件。(8)组织对潜在投标人资格预审文件进行审核。(9)向资格预审合格的潜在投标人发售招标文件。(10)组织购买了招标文件的潜在投标人现场踏勘。(11)接受投标人对招标文件有关问题要求澄清函件，对问题进行澄清，并书面通知所有潜在投标人。(12)组织成立评标委员会，并在中标结果确定前保密。(13)在规定时间和地点，接受符合招标文件要求的投标文件。(14)组织开标评标会。(15)根据评标委员会推荐的中标候选人，确定中标人。(16)向水利行政主管部门提交招标投标情况的书面总结报告。(17)发中标通知书，并将中标结果通知所有投标人。(18)进行合同谈判，并与中标人签订书面施工合同。11.3.4评标专家特长和专业水平评标活动依法进行，遵循公平、公开、公正、科学、择优的原则。评标活动及其当事人应当接受依法实施的监督。评标委员会由招标人的代表(行政主管、纪检、监察)和有关技术、经济、合同管理等方面的专家组成，组成人员为五人以上单数，其中技术、经济等方面的专家不得少于总数的三分之二。评标委员会的专家成员应当从《XX省评标专家库》内的专家名单以随机轴取的方式确定水工、建筑、结构，金属、给排水、造价等高级工程师。评标专家必须符合下列条件：n(1)从事水利事业领域工作八年以上，具有高级职称或者相同专业水平。•••-111-n(1)具有优秀的学术素质并在其专业上有专家声誉。(2)熟悉有关招标投标的法律法规，具有有关工程项R招标的实践经验。(3)能够认真、公正、诚实、廉洁地履行职责。(4)法律、法规规定的其它情形。评标委员会应当客观、公正地履行职责，遵守职业道德，对所提出的评审意见承担个人责任。有下列情形之一的，不得担任评标委员会成员：(1)投标人或投标人代理人的近亲屈。(2)项目主管部门或行政监督部门的人员。(3)与投标人有经济利益关系，可能影响对评标公正评审的。(4)曾因在招标、评标以及其它与招标活动中从事违法行为而受过行政处罚或刑事处罚的。评标委员会成员有上述规定情形Z—的，应当主动提出回避。11.3.5监督XXXX水库枢纽除险加固工程招投标活动的监督，违规违法行为的查处，严格按照川府发(2001)9号《XX省工程建设项目招标管理若干规定》执行。11.4附表木工程建设项目名称：XXXX水库枢纽除险加固工程。业主在进行本工程招标时，其招标基本情况见表ll-2o情况说明：1由于勘察、设计已分别与勘察、设计单位签定合同，本次不纳入招标范围。2表中其它工程项目选择当地具有相应等级的施工队伍承建。表11-2xx水库枢纽除险加固工程招标基本情况表名称招标范围招标形式招标方式不釆用招标方式金额(万元)备注全部招标部分招标行标自招委托招标公开招标邀请招标勘察V设计7建筑工程n安装工程777监理77Vn设备、/7其它7n12设计概算12.1编制说明（一）、工程概况xxxx水库位于xx镇境内，属嘉陵江水系长滩寺河支流，距xx城约2公里。该库于1966年动工兴建，1967年完工，大坝为均质土坝。坝址以上控制集用面积为0.36km2,主河道长0.868km,河床平均坡降95.61%。，总库容15.82万m3,正常库容12.64万m3,死库容2.1万m3。校核洪水位395.674m,设计洪水位395.366m,正常水位394.51m,死水位389.50m,属年调节水库，该库是一座以灌溉为主，兼有防洪和水产养殖等综合效益的小（二）型水利工程。枢纽工程由大坝、溢洪道和放水设施组成。本工程概算总投资100.06万元，其中：建筑工程投资68.91万元，金属结构及安装工程投资0.51万元，临吋工程投资11.7万元，独立费用投资8.6万元，环境保护费2.2万元，水土保持费4.2万元，基木预备费4.49万元。（二）、编制依据（1）本工程的编制方法主要参照xx省水利厅川水发12007）20号文颁布的现行《XX省水利水电工程设计概（估）算编制规定》，缺项部分按照水利部有关规定执行。（2）建筑工程采用《xx省水利水电建筑工程预算定额》（川水发（2007）20号文）。（3）施工机械台时费采用水利部水总[2002]116号《水利工程施工机械台时费定额》。（4）设备安装工程采用水利部《水利水电设备安装工程概算定额》。（5）建筑工程采用限价编制工程单价，进入工程单价的材料价格采用基价，高于限价的价差计入相应单价的企业利润之后。对外采购的材料预算价格通过市场询问得知。（6）采用预算定额编制概算吋，单价扩大系数为1.03。（7）设计提供的工程量及施工方法。（三）、基础资料1、人工预算单价本工程属小二型枢纽工程，地处六类工资区，工长标准工资为460元/月，高级工为420元/月，中级工为340元/月,初级工为230元/月,施工津贴3.5元/工日；经计算人工单价工长为6.22元/工时，高级工5.82元/工时，中级工为5.03元/工时，初级工为2.71元/工时。n2、主要材料预算价格主要材料按照2012年3月市场信息价，水泥、钢材、汽、柴油、炸药在xx城购买，运距2km,条石、砂、卵石在罗渡镇采购，运距30km,块石、连砂石、碎石、石渣料选在大坝右库岸区域内采购，运距为4km,培厚用粘土料选择xx粽耙乡境内的耕作土，距大坝约1km。地方材料根据业主提供的材料供应情况，经综合计算确定，详见材料供应和预算价格汇总表。材料供应及预算价格汇总表编号材料名称及规格单位供货地点材料原价预算价格1325#水泥tXX310331.662硝氨炸药tXX1100011332.063雷管个XX1.51.54汽油tXX1055010868.565柴油tXX92209498.666特细砂m3XX罗渡镇90129.67卵石m3XX罗渡镇71114.88块石3m大坝右岸区域7582.29毛条石m3XX罗渡镇150202.810连砂石m3大坝右岸区域5561.811钢筋tXX46004740.0612锯材m3XX1950195013钢板kgXX5.75.714铁件kgXX5.455.4515碎石m3大坝右岸区域8085.816石屑m3大坝右岸区域2530.83、施工用电、风、水单价根据现场条件，经计算预算电价为0.87元/度；经计算水价为1.04元/m3,风价为0.14元/m3。4、费用标准：n费用标准单位：％编号项目名称其它直接费％现场经费％间接费％企业利润％税金％1土石方工程2.64553.282栓工程2.6353.283灌浆工程2.64553.284砌石工程2.62353.285其它工程2.63453.286安装工程3.1404553.285、临时工程1、1、其他临时工程按工程一至四部分建安工程量（不包括其他临时施工工程量）的1%计算。6、其他1、建设管理费按建安费合计的2.5%计算。2、工程建设监理费按建安费合计的3%计算。3、工程勘察设计费按建安费合计的5%计算。4、工程质量检测费按建安费合计的0.08%计算5、工程安全监督费按建安费合计的0.08%计算6、基本预备费按一至五部分之和的5%计算。12.2设计概算本工程概算总投资100.06万元，其中：建筑工程投资68.91万元，金属结构及安装工程投资0.51万元，临时工程投资11.7万元，独立费用投资8.6万元，环境保护费2.2万元，水土保持费4.2万元，基本预备费4.49万元。工程概算总表单位：万元序号工程或费用名称建安工程费设备购置费独立费用合计甲工程部分投资nI第一部分建筑工程68.916&91人坝42.942.9二溢洪道3.433.43三放水设施0.020.02四交通工程1515五房屋建筑工程6.966.96六其他工程0.60.6II第二部分机电设备安装工程III第三部分金属结构设备及安装工程0.050.460.51闸阀设备及安装工程0.050.460.51IV第四部分施工临时工程11.711.7—*施工场外供电线路工程6.56.5.1施工房屋建筑工程4.44.4三其他施工临时工程0.80.8V第五部分独立费用8.68.6一、建设管理费2.022.02二、工程建设监理费2.422.42三、联合试运转费四、牛产准备费五、科研勘测设计费4.034.03六、建设及施工场地征用费七、其它0.130.13…至五部分投资80.660.46&689.72基本预备费4.49静态总投资94.2价差预备费建设期融资利息总投资94.2乙移民环境部分投资6.46.4n1建设征地补偿和移民安置费2环境保护费2.22.23水土保持费4.24.2甲+乙工程投资总计96.12静态总投资100.6总投资100.61综合说明11.1工程概况11.2大坝安全鉴定情况21.3工程任务及规模21.4水文41.5工程地质51.6工程除险加固设计91.7施工条件111.8水土保持设计131.9环境保护设计151」0工程管理161.11工程建设项目招标初步方案161.12工程概算181.13工程经济评价181.14工程特性表192水文222.1流域概况222.2气象特征222.3水库洪水计算简况222.4基本资料232.5洪水计算25n2.6水库调洪演算292.7水库调洪演算分析成果表352.8坝顶高程计算353工程地质393.1库区工程地质条件393.2库区工程地质条件评价403.3坝址工程地质条件403.4枢纽工程地质条件413.5物理地质现象及物理力学指标423.工程地质评价453.7天然建筑材料473.8工程地质结论及建议484工程任务及规模504.1工程除险加固的必要性504.2工程除险加固任务514.3工程规模5153535枢纽工程除险加固设计5.1设计依据及采用规范5.2除险加固工程总体布置545.3主要建筑物除险加固设计546施工组织设计646」施工条件646768706.2施工导流、水库蓄放水及施工排水6.3主体工程施工6.4施工总体布置6.5施工总进度736.6主要施工机械设备747水土保持设计767.1水土保持现状767.2水土流失影响76n7.3水土流失防治范圉777.4水土流失方案规划布局777.5水土流失防治措施787.6水土保持投资估算808环境保护设计818」坏境保护设计依据818.2环境质量现状及主要环境问题828.3环境影响分析828.4环境保护对策措施838.5施工期的环境监理858.6坏境保护管理868.7清水工程878.8环境保护投资估算888.9环境影响评价结论889工程占地及拆迁899.1占地范圉899.2占地拆迁899.3占地补偿投资8910工程管理9010」工程管理机构设置9010.2工程管理及保护范围9010.3工程管理设施9110.4工程运用管理9211工程建设项目招标初步方案i11」编制原则和依据i11.2招标方式i11.3招标初步方案ii11.4附表ivn12设计概算13经济评价.13.1概述……13.2国民经济评价错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。附图:•••・X111-13.3综合评价n房地产项目可行性研究报告大纲范本一、项目的基本情况1、项目背景2、项目主办单位简介3、主办单位之合作意想4、可行性研究的主要技术经济指标二、项目投资环境和市场研究1、XX市概况及经济发展基本情况2、XX市房地产发展及市场的基本情况A、房地产开发企业发展概况B、房地产开发工作量增加概况C、商品房的销售概况D、房地产开发企业经济收益概况F、对XX市房地产市场的展望三、利用外资开发的法律依据四、XX市XX区一带高层、多层住宅、商场的开发、出售、出租经营情况1、供应情况2、需求情况3、物业出租情况4、对XX区房地产开发的总体评价5、对本项目开发的功能、规模、标准及营销的建议6、项目开发及技术设计方案的分析五、地块及周围环境、建筑开发条件1、地理位置及道路交通2、地形、地质3、附近商业及生活配套；市政基础及公建配套设施4、综合评述-1-n六、地块撤迁安置情况七、地场三通一平的安排八、项目开发建设及经营的组织与实施计划九、项目投资构成、总投资估算、资金筹措计划1、基本参数2、土地成本3、建安工程成本4、前期费用5、红线内外工程及公建配套6、不可预见费7、开发期税费8、资金筹措计划及财务费用A、资金筹措B、财务费用十、可行性研究财务数据的选定和预测（一）售楼收入的测定1、住宅销售单价的测定2、商铺销售单价的测定3、单位销售单价的测定4、建议销售价5、实际销售总收入（二）项目经营管理费用收入与支出（三）经营税费及所得税的缴交（四）土地增值税（五）所得税十一、项目经济效益分析十二、项目盈亏能力分析n1、内部收益率（IRR）n2、净现值(NPV)3、净现值率(NPVR)十三、项目的不确定性分析1、项目盈亏平衡分析2、项目敏感性分析3、概念分析十四、可行性研究结论与建议十五、项目综合经济评价十六、有关说明及建议十七、项目主要经济数据、指标综合付表、付图1、项目综合效益表2、项目动态、综合表3、项目投资利息估算表4、土地增值稅计算表5、项目敏感性分析表6、概率分析表7、项目盈亏平衡分析曲线图8、项目敏感性分析图房地产项目可行性研究报告大纲范本一、项目的基本情况1、项目背景2、项目主办单位简介3、主办单位之合作意想4、可行性研究的主要技术经济指标二、项目投资环境和市场研究1、XX市概况及经济发展基本情况n2、XX市房地产发展及市场的基本情况A、房地产开发企业发展概况B、房地产开发工作量增加概况C、商品房的销售概况D、房地产开发企业经济收益概况F、对XX市房地产市场的展望三、利用外资开发的法律依据四、XX市XX区一带高层、多层住宅、商场的开发、出售、出租经营情况1、供应情况2、需求情况3、物业出租情况4、对XX区房地产开发的总体评价5、对本项目开发的功能、规模、标准及营销的建议6、项目开发及技术设计方案的分析五、地块及周围环境、建筑开发条件1、地理位置及道路交通2、地形、地质3、附近商业及生活配套；市政基础及公建配套设施4、综合评述六、地块撤迁安置情况七、地场三通一平的安排八、项目开发建设及经营的组织与实施计划总投资估算、资金筹措计划九、项目投资构成、1、基本参数2、土地成本3、建安工程成本n4、前期费用5、红线内外工程及公建配套n6、不可预见费7、开发期稅费8、资金筹措计划及财务费用A、资金筹措B、财务费用十、可行性研究财务数据的选定和预测（一）售楼收入的测定1、住宅销售单价的测定2、商铺销售单价的测定3、单位销售单价的测定4、建议销售价5、实际销售总收入（二）项目经营管理费用收入与支出（三）经营税费及所得税的缴交（四）土地增值税（五）所得税十一、项目经济效益分析十二、项目盈亏能力分析1、内部收益率（IRR）2、净现值（NPV）3、净现值率（NPVR）十三、项目的不确定性分析1、项目盈亏平衡分析2、项目敏感性分析3、概念分析十四、可行性研究结论与建议十五、项目综合经济评价n十六、有关说明及建议-V-n十七、项目主要经济数据、指标综合付表、付图1、项目综合效益表2、项目动态、综合表3、项目投资利息估算表4、土地增值稅计算表5、项目敏感性分析表6、概率分析表7、项目盈亏平衡分析曲线图8、项目敏感性分析图
