水库除险建设报告 11页

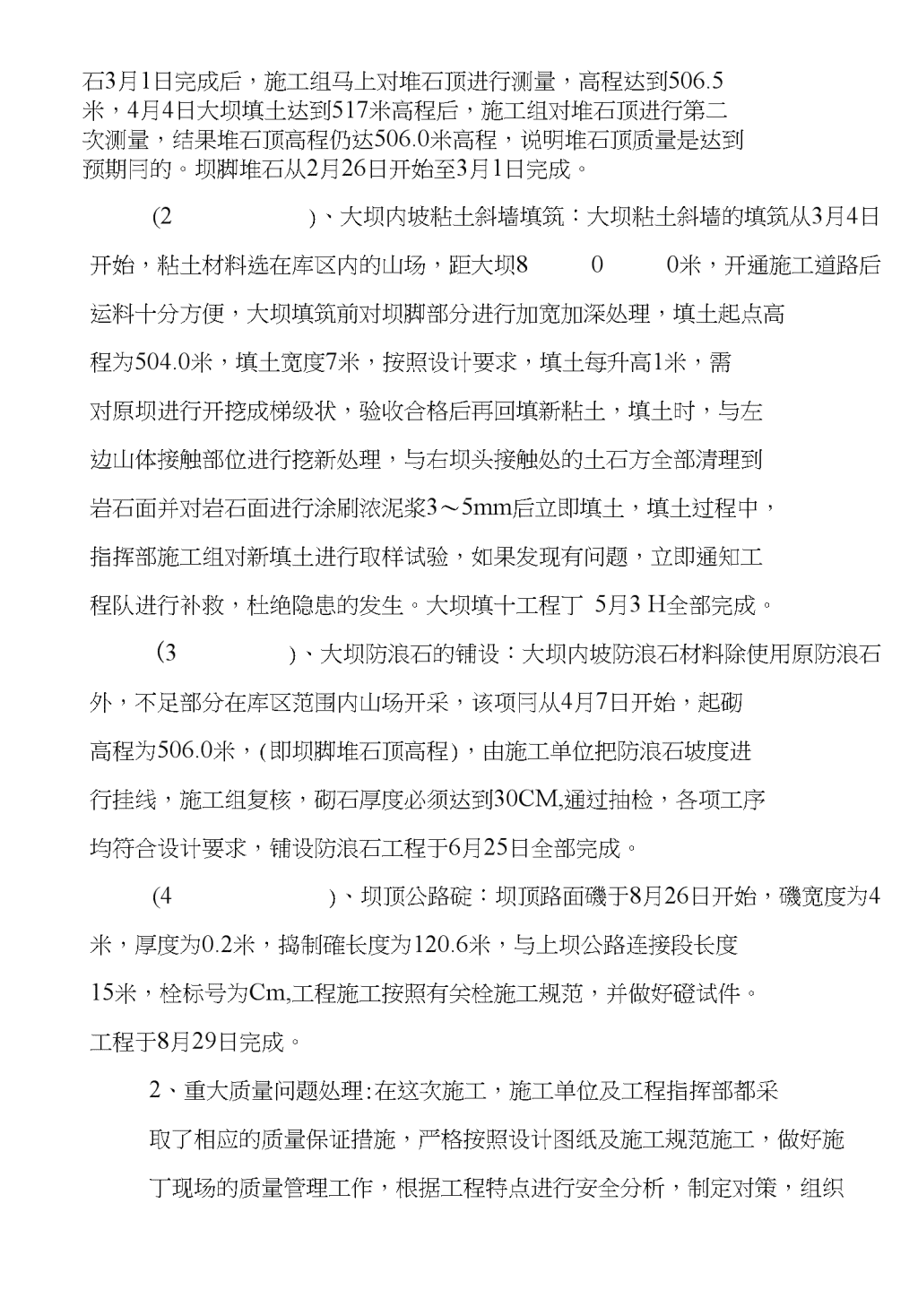

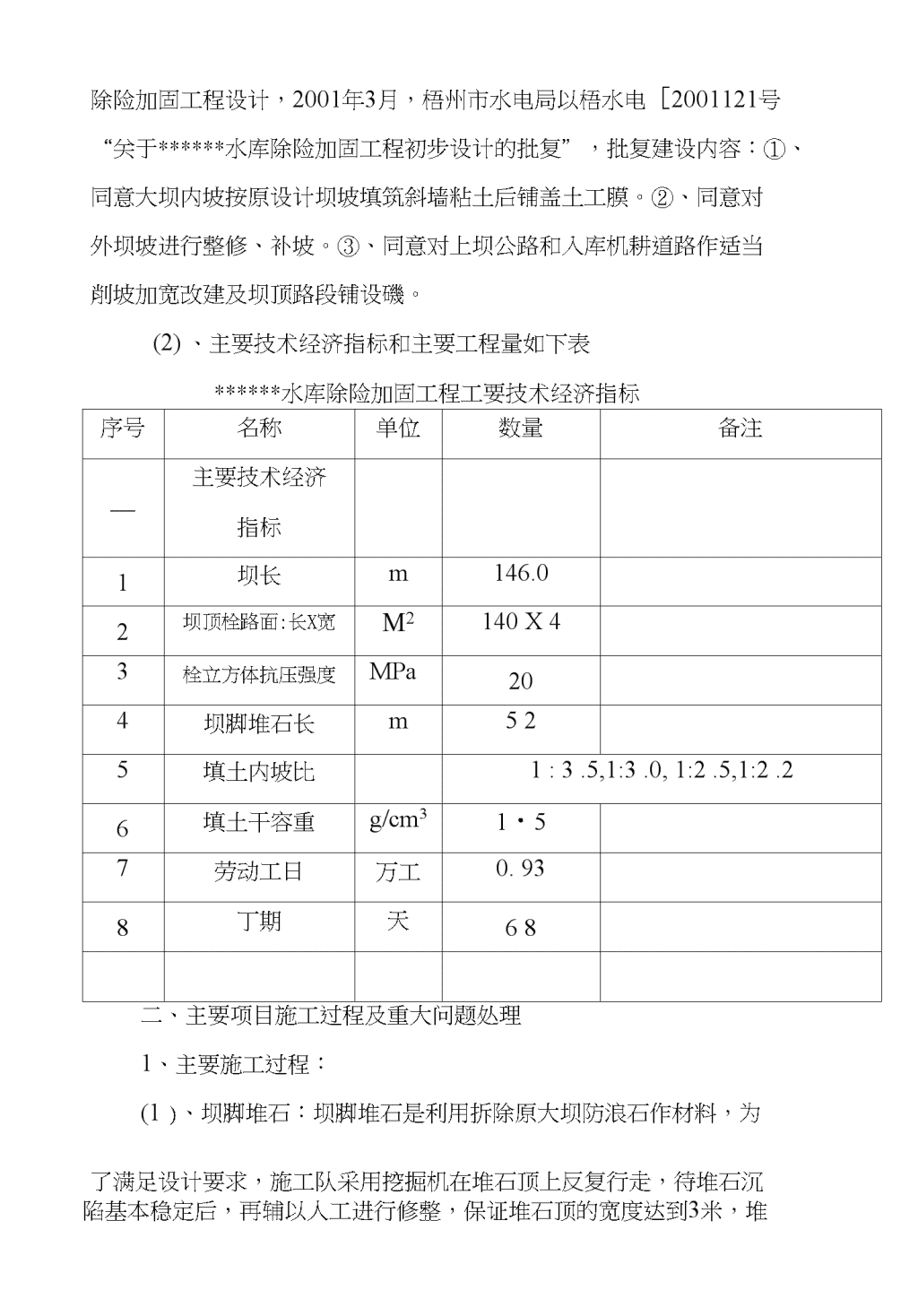

一、工程概况1、工程基本情况***水库位于***吉太乡，君堀河上游，竣工于1973年，水库集雨面积9.15平方公里，总库容275万立方米，有效库容228万立方米；水库设计灌溉面积6950亩，现实灌3000亩，水库对下游的影响有：人口0.75万人，耕地80公顷，距离坝首7公里处建有引水电站一座,装机400千瓦。2、枢纽布置：①、大坝为塑性斜墙土坝，坝高30.0米，坝顶宽2.5米，坝顶长140米，工程按50年一遇设计，500年一遇校核，加固前内坡分别为1:3.5,1:2.5,1:2.0（从下而上）,外坝坡分别为：1:3.0,1:2.5,1:1.8（从下而上），坝顶宽2.5米；坝基地质为风化页岩。②、溢洪道为侧堰式，布置在右坝头，堰顶高程526.50米，堰长40米，设计泄流量为262m7s；③、放水设备在大坝左端，放水设备为卷扬式摆动闸门，输水管为碇无压圆管，管径＜b=800mm,全长150米，最大放水流量为5m7s□3、工程存在问题该水库由于建成后，在大坝后坡经常发生渗水湿润现象，在后坝坡510.0米高程中部有21X21.5m2,右边有19X11m2的严重渗水，在右边涵管高程507.0米处和后坝坡右侧520.0米处分别有面积19X7m2,15X10m2的不同程度的渗水，该水库工程后坝渗水湿润面积大，也比较严重，影响大坝的安全，历年来被列为三类病险水库。4、除险加固工程批复过程（1）、批复过程及建设内容***水库被列为三类病险水库后，***水利电力局即组织对该水库n除险加固工程设计，2001年3月，梧州市水电局以梧水电［2001121号“关于******水库除险加固工程初步设计的批复”，批复建设内容：①、同意大坝内坡按原设计坝坡填筑斜墙粘土后铺盖土工膜。②、同意对外坝坡进行整修、补坡。③、同意对上坝公路和入库机耕道路作适当削坡加宽改建及坝顶路段铺设磯。(2)、主要技术经济指标和主要工程量如下表******水库除险加固工程工要技术经济指标序号名称单位数量备注—主要技术经济指标1坝长m146.02坝顶栓路面:长X宽M2140X43栓立方体抗压强度MPa204坝脚堆石长m525填土内坡比1:3.5,1:3.0,1:2.5,1:2.26填土干容重g/cm31・57劳动工日万工0.938丁期天68二、主要项目施工过程及重大问题处理1、主要施工过程：(1)、坝脚堆石：坝脚堆石是利用拆除原大坝防浪石作材料，为了满足设计要求，施工队采用挖掘机在堆石顶上反复行走，待堆石沉陷基本稳定后，再辅以人工进行修整，保证堆石顶的宽度达到3米，堆n石3月1日完成后，施工组马上对堆石顶进行测量，高程达到506.5米，4月4日大坝填土达到517米高程后，施工组对堆石顶进行第二次测量，结果堆石顶高程仍达506.0米高程，说明堆石顶质量是达到预期冃的。坝脚堆石从2月26日开始至3月1日完成。(2)、大坝内坡粘土斜墙填筑：大坝粘土斜墙的填筑从3月4日开始，粘土材料选在库区内的山场，距大坝800米，开通施工道路后运料十分方便，大坝填筑前对坝脚部分进行加宽加深处理，填土起点高程为504.0米，填土宽度7米，按照设计要求，填土每升高1米，需对原坝进行开挖成梯级状，验收合格后再回填新粘土，填土时，与左边山体接触部位进行挖新处理，与右坝头接触处的土石方全部清理到岩石面并对岩石面进行涂刷浓泥浆3〜5mm后立即填土，填土过程中，指挥部施工组对新填土进行取样试验，如果发现有问题，立即通知工程队进行补救，杜绝隐患的发生。大坝填十工程丁5月3H全部完成。(3)、大坝防浪石的铺设：大坝内坡防浪石材料除使用原防浪石外，不足部分在库区范围内山场开采，该项冃从4月7日开始，起砌高程为506.0米，(即坝脚堆石顶高程)，由施工单位把防浪石坡度进行挂线，施工组复核，砌石厚度必须达到30CM,通过抽检，各项工序均符合设计要求，铺设防浪石工程于6月25日全部完成。(4)、坝顶公路碇：坝顶路面磯于8月26日开始，磯宽度为4米，厚度为0.2米，捣制確长度为120.6米，与上坝公路连接段长度15米，栓标号为Cm,工程施工按照有关栓施工规范，并做好磴试件。工程于8月29日完成。2、重大质量问题处理:在这次施工，施工单位及工程指挥部都采取了相应的质量保证措施，严格按照设计图纸及施工规范施工，做好施丁现场的质量管理工作，根据工程特点进行安全分析，制定对策，组织n实施，消除了质量事故的发生。从开工到全部工程结束，从未发生过任何重大质量事故。3、施工期防汛要求：***水库除险加固工程正值汛期，随时有大雨、暴雨的降水过程，施工关系着大坝的安全及下游群众的生命财产的安全，确保水库安全度汛是施工期间的头等大事，因此，施工期间特制定如下几点安全度汛措施：①、施工单位、水库管理所必须顾全大局，服从指挥部的指挥，严格执行施工期间的水库调度计划。②、注意加强值班工作，保证水库通信的畅通。③、执行巡视制度，值班人员，每天和下雨前后必须对水库大坝检查巡视，发现问题及时汇报,并做好检查情况记录。④、工程未脱险之前，水库严禁蓄水。4、工程设计变更情况：***水库除险加固工程原设计采用水工膜防渗处理，但是通过技术分析，认为对***水库大坝进行水工膜防渗，原大坝也是粘土斜墙，坝内排水难以解决，存在一些技术问题，增加粘土斜墙的厚度已能满足要求，因此，技施设计时取消水工膜铺设一项，增加坝脚堆石一项，以提高大坝内坡的稳定性。三、项目管理1、机构设置及工作情况工程决定上马后，即成立***水库除险加固工程指挥部，负责全市的水库除险工作，由市长林聪任指挥长，副指挥长由主管水电工作的市委副书记、副市长、水利局局长担任，办公室设在水利局。指挥部下设施工组、工程技术组（设计代表）、质量监督组，负责施工指导与监督工作。2、项目招投标过程n根据厅水电基建生字[1997]03号《关于加强水利基本建设管理若干问题的通知》精神，从2002年元月1日〜元月7日市政府通过岑溪电视台，发布公开招标公告，同时向区厅基建局请示招标，由市水电局组织附合条件的工程队到除险水库现场考查，元月15日由梧州市水利局组织在市政府第一会议室进行开标，通过评标，梧州市水电局及***政府共同确定中标工程队，确定施工队伍后，水库除险加固工程指挥部向中标施工队发出中标通知书，最后由水利局与施工单位签订施工承包合同。3、工程概算、投资计划与工程完成情况。(1)、工程批准概算与实际执行概算情况以水利厅1997年11月颁发的《广西水利水电建筑工程预算定额》及《广西水利水电工程概算费用构成及计算标准》执行，工程批复总投资为68.10万元。施工决定取消水工膜防渗一项，增加坝脚堆石、渠道维修、公路桥等，实际执行总概算为91.06万元。(2)、投资计划：本工程宙于工程量小、工期短，投资计划按一个年度完成，经过市长办公会议决定，由市财政自筹除险加固资金，计划安排投资91.06万元。(3)、工程完成情况：本次除险加固工程按原计划建设项目全部完成，主要完成项目有：①拆除旧防浪；②坝脚堆石；③大坝粘土斜墙填筑；④砌筑防浪石；⑤坝顶路面莊浇筑；⑥渠道维修；⑦进库公路桥；完成的主要工程量有：坝脚堆石：624m3,拆旧防浪石2652.2m3,开挖土石方12606.51m3,填土方12605.92m3,干砌石2043.88m3,浆砌石361.04m3,157.65m3,完成总投资86.17万元(建筑工程费)。（4）、概算调整的主要原因n在施工过程中，一些项冃由于原来设计对工程原始资料掌握不够,而发生工程设计变更，拆旧防浪石原概算按30CM厚计算，实际开挖中521.0米高程以上厚度达到40〜90CM,同时增加溢洪道堰前挖土石方和填土方、坝脚堆石、渠道维修等内容，因此本次实际完成建筑工程费86.17万元。（其屮梧州市防洪堤管理处75.94万元，渠道、路桥等10.23万元）。4、合同管理：合同采用水利部、国家电力公司联合颁发的《水利水电土建工程师施工合同条件》（GF—2000—0208>,在施工屮，双方都按照合同规定，实施工程项目的施工，在合同规定范围外，合同有关条款都能密切配合，相互支持，相互谅解，友好地解决矛盾与争端，使工程项目能按时保质地完成。5、材料供应：丁程使用的粘土材料由甲方负责选定料场，块石在水库附近就地开采，水泥、碎石、河沙等由施工队自行采购，经甲方质监员验收，乙方采购的材料都满足工程施工的要求，工程完成时做到工完料清。6、资金筹措与价款结算（1）、资金筹措：***水库除险加固工程资金91.06万元，全部由***财政自筹解决。（2）、合同价款的结算方式：合同价款的结算方式按照投标报价进行结算，投标报价表中未尽的工程项目单价，在工程结算时，根据招标文件的规定补编结算单价。本工程结算总价为86.17万元，（其中：梧州市防洪工程处75.94万元，渠道维修、路桥等10.23万元）。、工程质量n1、质监机构的组成：根据工程的具体实施要求，***水利局质监站为***水库除险加固工程质监项冃站，项冃站派专人常驻工地，具体负责质量监督工作。2、主要工程质量控制标准：依据《水利工程质量管理规定》、《广西水利和地方电力建设工程质量监督实施细则》和《水利水电施工技术规范汇编》有关规定制定质量监督工作计划检查和指导施工单位对项目工程实施质量监督，对进入施工场地的建筑材料进行定期和不定期的抽样检测，对不符合质量要求的施工项目，发出限期整改通知，杜绝不合格的工程项目。3、工程质监情况***水库除险加固工程为一个单位工程，分四个分部工程，分六个单元工程，包括拆除旧防浪石、清土石方、坝脚堆石、粘土斜墙填筑、砌防浪石、干砌石、浆砌石、坝顶路面殓等。坝脚堆石断面尺寸、表面平整度等均符合设计耍求，大坝填土：对坝基、坝面和坝肩、削坡及其与刚性建筑物接触处、各种工料的过渡带都进行认真处理，对土坝的土料、含水量、铺土厚度均进行抽查，抽查测试干容重都在1.5〜1.7g/cm3之间，抽样合格率大于98%,说明大坝填土质量符合耍求；防浪石的砌结从每个坡度都进行检查，检查结果：坡度符合设计要求,砌结密实，表面平整度在±3cni以内，符合设计要求，坝顶栓通过试件检测，栓强度均达到设计5要求。通过检测、试验、单元工程合格，分部工程全部合格，所以***水库单位工程总评为合格工程。五、工程初期运用及效益该工程属除险工程，其效益主要体现在水库安全及下游人民生命n财产安全的社会效益上，除险前水库正常蓄水位被限制在524.50米高程，当水库除险后，正常蓄水位可达到526.50米，该工程于5月底完成，时值降雨高峰期，七月二十日水库开始排洪至八月三十日，水库蓄水位都在525.00〜526.50米高程之间，历时40天，水库经受高水位的考验，坝后原来渗水位置渗水已消失，由此可见，该工程除险加固的效果达到预期目的，社会效益和经济效益是可观的。六、验收情况该工程施工期短、项目少，不进行阶段性验收，直接进行单位工程竣工验收。七、工程移交及遗留问题1、工程移交:***水库除险加固工程的设计、施工均符合有关规程规范和设计要求，各项指标均符合设计标准，质量合格，并经过试运行，可移交给管理单位运行管理。2、工程存在的主耍问题是：①、大坝除险加固工程已经完成，但是大坝的水工观测项目尚未完善，对水库除险后大坝的运行情况难以判断。②、排洪道老化严重，部分底板已经剥落，对水库安全运行不利。八、竣工决算因本次水库除险加固工程共有七座（其中小（一）型三座，小（二）型四座），除险加固资金由***水库除险加固工程指挥部统一管理，统一进行竣工决算。详见***水库除险加固工程竣工决算报告。本工程只与施工队进行竣工结算。结算金额为86.17万元。九、经验与建议***水库除险加固工程能够按计划时间内完成任务，首先是靠上级n的支持，市委、市政府的重视，在市财政困难情况下能够全部解决***水库的除险加固资金，其次是施工单位与建设单位的共同协作，使各方面工作进展顺利。建议：1、完善***水库的水工、水文观测设施。2、对溢洪道底板进行加固处理。十、工程建设大事记2001年12月31日屮共***委办公室、***人民政府办公室以岑办发(2001)86号文成立***水库除险加固工程指挥部。2002年2月26口***水利局与广西梧州防洪工程建设有限责任公司签订***水库除险加固工程施工合同。2002年2月16日梧州市防洪堤工程管理处施工队进场。2002年3月7日梧州市陈利丹副书记、***林聪市长、江涛主任、水电局邓局长等到工地，强调工程一定要注重质量，争取时间，把进度抢上去。2002年4月10日梧州市梁家智主席，***林聪市长，黄世康副市长，政协主席梁树清等一行到工地了解工程情况时强调指出，工程要抢时n间、抓质量，超出建设计划部分要按程序追加预算。2002年5月15日n梧州副市长竺坤松、***市长林聪、人人主任江涛一行到工地强调工程一定要抢在汛期到来之前完成。2002年5月3H大坝填土全部完成。2002年6月29日工程项目全部完成。
