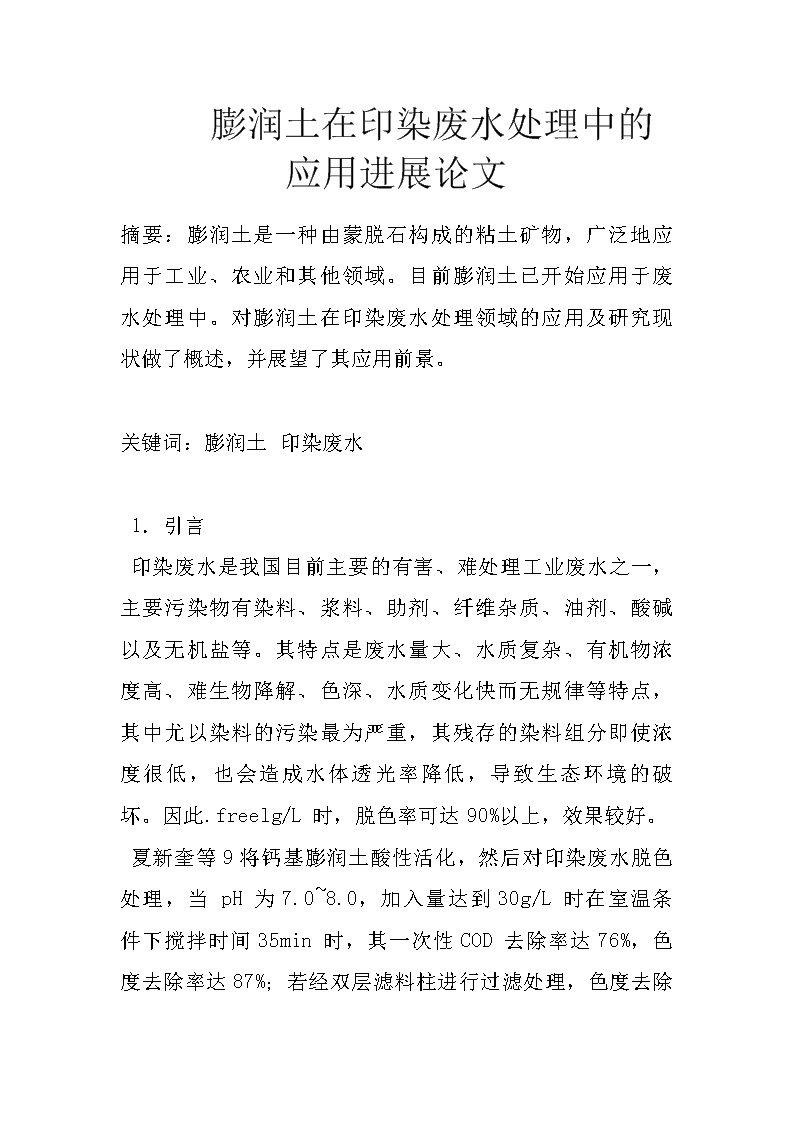

膨润土在印染废水处理中的应用进展论文 6页

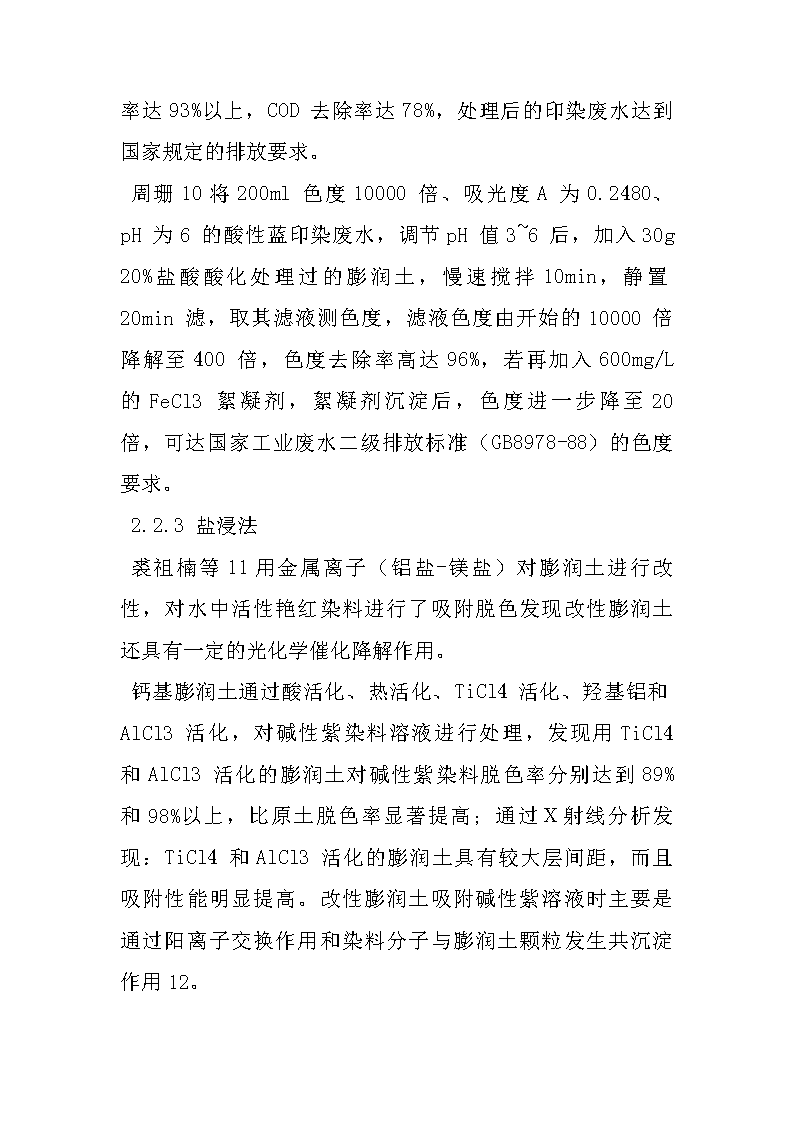

　　膨润土在印染废水处理中的应用进展论文摘要：膨润土是一种由蒙脱石构成的粘土矿物，广泛地应用于工业、农业和其他领域。目前膨润土已开始应用于废水处理中。对膨润土在印染废水处理领域的应用及研究现状做了概述，并展望了其应用前景。关键词：膨润土印染废水1．引言印染废水是我国目前主要的有害、难处理工业废水之一，主要污染物有染料、浆料、助剂、纤维杂质、油剂、酸碱以及无机盐等。其特点是废水量大、水质复杂、有机物浓度高、难生物降解、色深、水质变化快而无规律等特点，其中尤以染料的污染最为严重，其残存的染料组分即使浓度很低，也会造成水体透光率降低，导致生态环境的破坏。因此.freelg/L时，脱色率可达90%以上，效果较好。夏新奎等9将钙基膨润土酸性活化，然后对印染废水脱色处理，当pH为7.0~8.0，加入量达到30g/L时在室温条件下搅拌时间35min时，其一次性CODn去除率达76%，色度去除率达87%；若经双层滤料柱进行过滤处理，色度去除率达93%以上，COD去除率达78%，处理后的印染废水达到国家规定的排放要求。周珊10将200ml色度10000倍、吸光度A为0.2480、pH为6的酸性蓝印染废水，调节pH值3~6后，加入30g20%盐酸酸化处理过的膨润土，慢速搅拌10min，静置20min滤，取其滤液测色度，滤液色度由开始的10000倍降解至400倍，色度去除率高达96%，若再加入600mg/L的FeCl3絮凝剂，絮凝剂沉淀后，色度进一步降至20倍，可达国家工业废水二级排放标准（GB8978-88）的色度要求。2.2.3盐浸法裘祖楠等11用金属离子（铝盐-镁盐）对膨润土进行改性，对水中活性艳红染料进行了吸附脱色发现改性膨润土还具有一定的光化学催化降解作用。钙基膨润土通过酸活化、热活化、TiCl4活化、羟基铝和AlCl3活化，对碱性紫染料溶液进行处理，发现用TiCl4和AlCl3活化的膨润土对碱性紫染料脱色率分别达到89%和98%以上，比原土脱色率显著提高；通过Ｘ射线分析发现：TiCl4和AlCl3活化的膨润土具有较大层间距，而且吸附性能明显提高。改性膨润土吸附碱性紫溶液时主要是通过阳离子交换作用和染料分子与膨润土颗粒发生共沉淀作用12。n2.2.4其它改性方法邵颖等13对膨润土改性及其在分散大红溶液脱色处理方面进行了研究，采用了新型无机—有机改性方法，对浙江临安膨润土进行改性，有效地将双长链阳离子表面活性剂引入膨润土层间，从而提高了有机膨润土的亲油性和对废水中有机污染物的吸附能力，改性后膨润土在处理分散大红时平衡速度快，吸附性能佳，脱色率可达90%。冀静平等14对膨润土改性及对染料废水处理进行了研究。通过对酸性大红BS、活性艳红KE-3B和酸性黑10B等染料废水的实验证明，聚铁改性的膨润土对含各种类型染料废水都有稳定的去除效果。作者认为，膨润土的转型和改性，使膨润土在水中由单晶片形成层状缔合结构，从而在缔合颗粒之间形成吸附容纳有机大分子的空间，增加了晶面间距和膨润土的比表面积。经吸附饱和后的膨润土可用于工业烧砖，使有机物燃烧分解，减少了二次污染。冀静平等10的研究表明，经钠改型和羟基铁改性的膨润土吸附剂在投加量为5～6g/L时，处理酸性大红COD去除率达45%，活性艳红COD去除率为71%，酸性黑COD去除率达60%。用氯化十六烷基吡啶（CPC）或溴化十六烷基三甲胺（CTMAB）加入膨润土反应，过滤，再在80~90℃烘干，105℃活化，研磨后过100目筛制得了有机膨润土，该改性膨润土用于处理含苯胺染料的废水效果甚好。nJae-Hyunbae等15研究了HDTMA－膨润土对阴离子型染料酸性二号橙和阴离子型表面活性剂DBS（十二烷基苯磺酸盐）的竞争吸附行为。KonduruR和Ramakrishna等16比较了泥煤、钢厂矿渣、有机膨润土以及飞灰吸附处理染料废水的效果。研究发现，飞灰和矿渣对酸性染料有较高的脱色率；而有机膨润土和泥煤对碱性染料的脱色率较高。2.3改性膨润土混凝剂处理印染废水张建英17探讨了改性膨润土混凝剂Scpb（改性膨润土混凝剂Scpb是由膨润土添加SCMC和PAC改性制成的80目固体颗粒。主要成份是膨润土、PAC和SCMC）对印染废水的实际处理效果，结果表明：Scpb在短时间内不但能够使COD去徐率达到60%以上，去浊率达70%以上，脱色率达60%以上，而且有较宽的pH适用范围。冯雄汉等18研究了有机膨润土混凝剂处理阳离子染料废水的性能，考察了pH值、反应温度、反应时间、膨润土用量、助剂、无机盐等因素的影响。他采用酸和有机铵盐复合改性膨润土，对含100mg/L阳离子染料废水，投入400mg/L的复合改性膨润土，平均脱色率超过99％，COD去除率达92％以上，饱和吸附量明显优于原土。2.4膨润土与其它工艺联用处理印染废水n周珊等19研究了膨润土-絮凝-内电解法处理印染废水。研究结果表明：经膨润土和絮凝后，色度去除率达99.5%，经内电解降解后，COD去除率达98.2%，达到国家印染废水一级排放标准（GB4287-92）。杭瑚等20比较了膨润土吸附-絮凝法与单纯絮凝法处理染料水溶液的脱色效果，前者比后者的脱色率提高40%~200%，使用0.01%的膨润土加0.005%的聚合氯化铝，可使以阳离子染料为主的印染废水脱色率达94%~100%。肖子敬、叶玲等21把膨润土Na-Mont和AlCl3交联剂、淀粉S、PVA及偶氮二甲酰胺AZO等材料或化合物混合，用水调匀，经挤压成型后于烘箱中烘干。然后在电炉中以600℃先灼烧4h，再于不同温度800℃下继续灼烧1h，制成膨润土基多孔粘土材料。应用于吸附红色染液废水中最难处理的直接大红和阳离子红X-GRL等。结果表明，该多孔材料对印染废水具有很好的脱色效果，并可克服污泥增多而造成二次污染等缺点。3展望n膨润土来源极其广泛，成本较低，吸附性能较好，在工艺上具有投资小、方法简便易行的优点，尤适合中小型印染厂废水的处理。但目前，利用膨润土处理印染废水主要还处于实验室研究阶段，应用于工业化生产报道还不多，此方法还存在着泥渣的产生量大且难以处理的缺点。因此要进一步扩大在膨润土印染废水处理中的应用，今后的研究中应加强对膨润土改性方法以及吸附饱和膨润土处置技术的研究。另外，由于印染废水的水质十分复杂，单一吸附脱色技术往往难以达到理想的效果。特别对于多种类型染料以及其他有机物的复杂废水，因此需不断开发、研究具有较广适用范围的复合吸附剂和集成脱色处理工艺。
