某乳业有限公司乳品废水处理工程工艺方案 23页

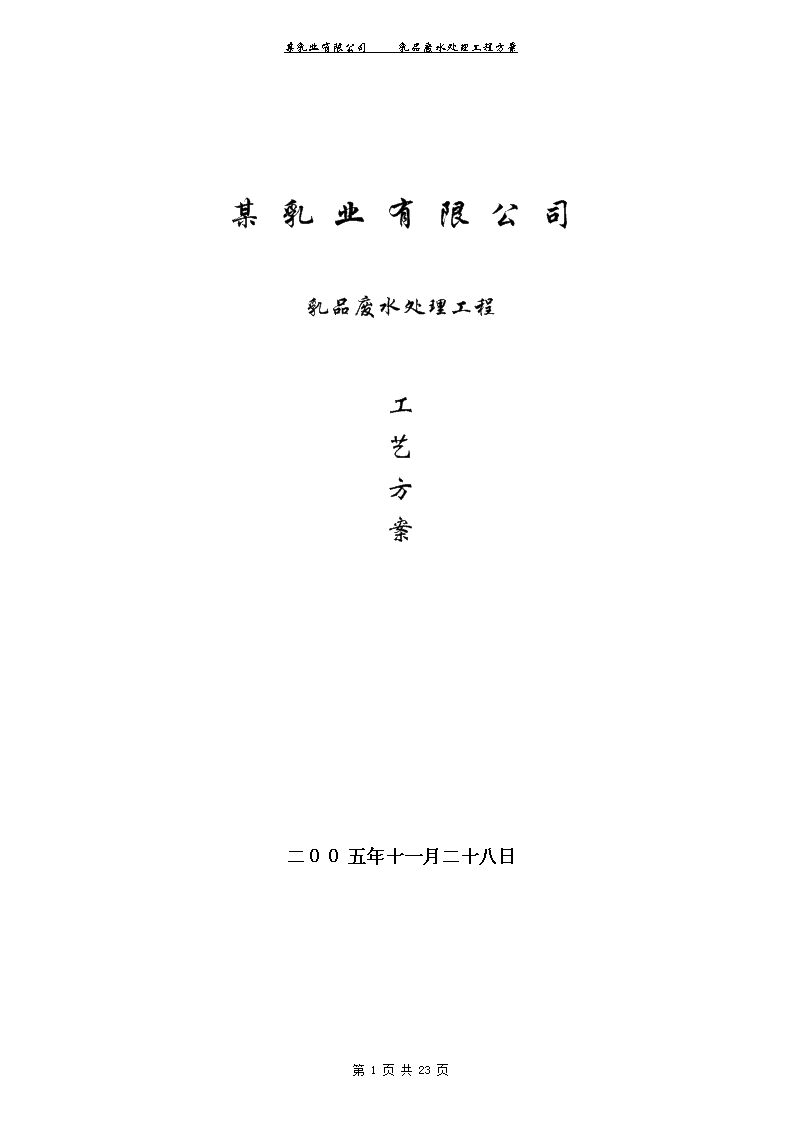

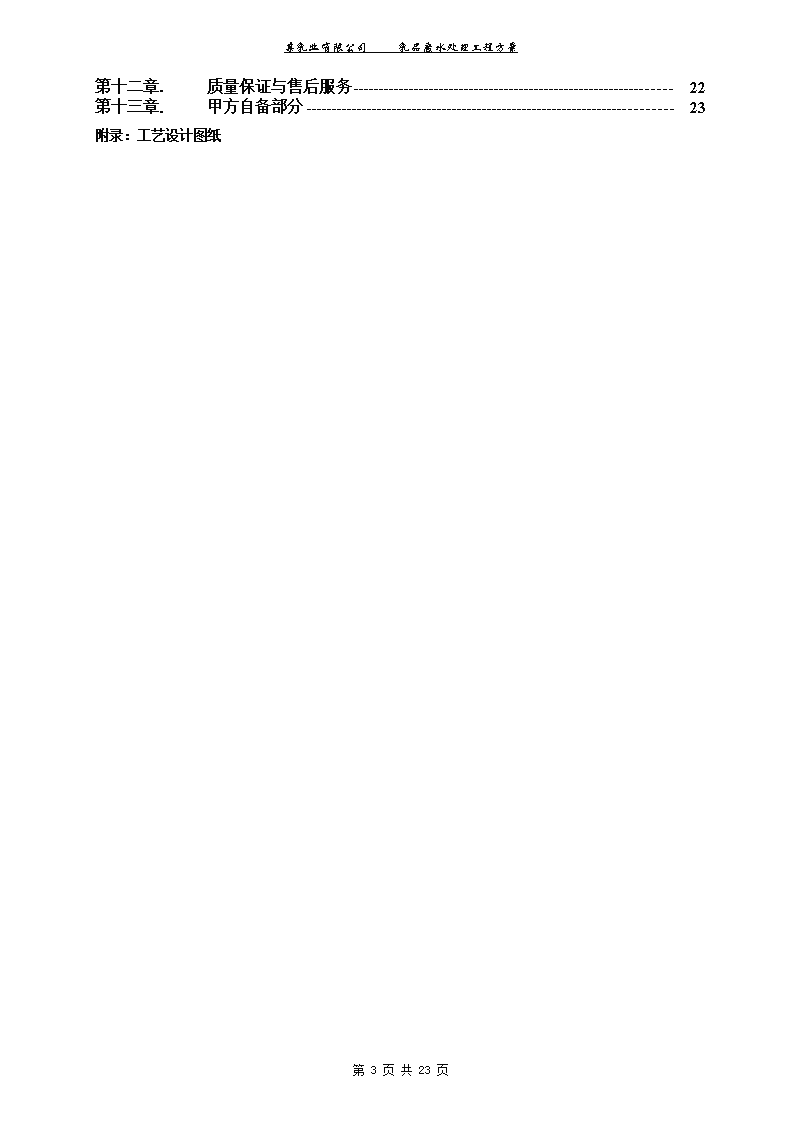

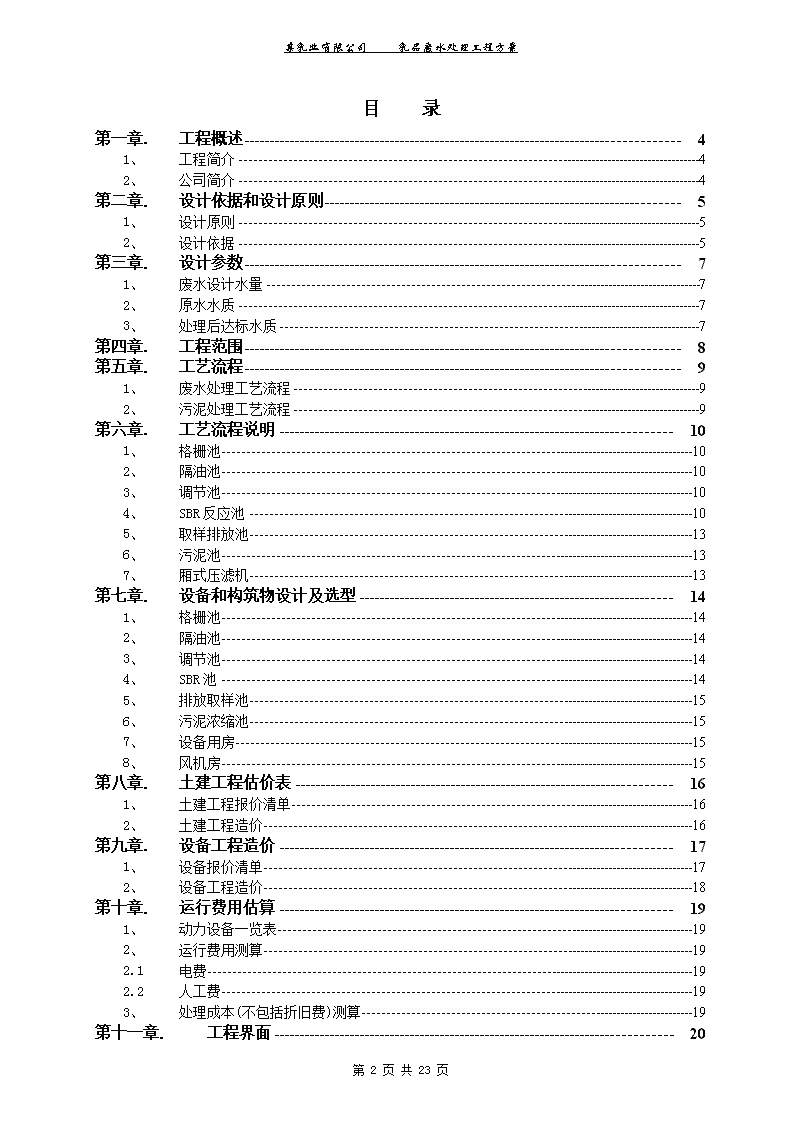

某乳业有限公司乳品废水处理工程方案某乳业有限公司乳品废水处理工程工艺方案二OO五年十一月二十八日第23页共23页n某乳业有限公司乳品废水处理工程方案目录第一章.工程概述41、工程简介42、公司简介4第二章.设计依据和设计原则51、设计原则52、设计依据5第三章.设计参数71、废水设计水量72、原水水质73、处理后达标水质7第四章.工程范围8第五章.工艺流程91、废水处理工艺流程92、污泥处理工艺流程9第六章.工艺流程说明101、格栅池102、隔油池103、调节池104、SBR反应池105、取样排放池136、污泥池137、厢式压滤机13第七章.设备和构筑物设计及选型141、格栅池142、隔油池143、调节池144、SBR池145、排放取样池156、污泥浓缩池157、设备用房158、风机房15第八章.土建工程估价表161、土建工程报价清单162、土建工程造价16第九章.设备工程造价171、设备报价清单172、设备工程造价18第十章.运行费用估算191、动力设备一览表192、运行费用测算192.1电费192.2人工费193、处理成本(不包括折旧费)测算19第十一章.工程界面20第23页共23页n某乳业有限公司乳品废水处理工程方案第十二章.质量保证与售后服务22第十三章.甲方自备部分23附录：工艺设计图纸第23页共23页n某乳业有限公司乳品废水处理工程方案工程概述1、工程简介生产过程描述：本项目生产无菌液态奶产品，奶储罐、牛奶处理设备在一定的时间内要进行清洗，污水的排量及浓度随清洗的项目和时间波动，早晚排量及浓度较大。主要污染物描述：污染物的主要来源为生产废水和生活污水，生产废水主要含有乳脂肪、乳糖、乳蛋白、硝酸、NaOH等，生活污水主要来源为卫生间（无化粪处理设施）、洗澡和洗衣等。一期废水日处理量：2500吨/日，连续排放。2、公司简介第23页共23页n某乳业有限公司乳品废水处理工程方案设计依据和设计原则1、设计原则本设计遵循如下原则进行工艺路线的选择及工艺参数的确定：²采用成熟、合理、先进的处理工艺，处理能力符合处理要求。²投资少、能耗和运行成本低，操作管理简单，具有适当的安全系数，各工艺参数的选择略有富余，并确保处理后的污水可以达标排放。²根据地形地貌，结合站区自然条件及外部物流方向，并尽可能使土石方平衡，减少土石方量，以节约基建投资，降低运行费用，即在满足工艺要求的条件下，尽量减少建设投资,降低运行费用。²废水处理系统在运行上有较大的灵活性和可调性，可以适应污水水质、水量和水温的波动，即处理设施应有利于调节、控制、运行操作。²处理设施具有较高的运行效率，以较为稳定可靠的处理手段完成工艺要求。²总图设计应考虑符合环境保护要求。管线设计应包括各专业所有管线，并满足工艺的要求；工程竖向设计应结合周边实际情况提出雨水排放方式及流向；²在设计中采用耐腐蚀设备及材料，以延长设施的使用寿命。²污水处理厂离主车间100米左右，要求排出的臭味满足30米外几乎无臭味；废水处理系统噪音、气味不影响附近的办公区。²废水处理系统的设计考虑事故的排放、设备备用等保护措施。²所有设计应满足国家相关专业设计规范和标准；²所有设备的供应安装应满足国家相关专业施工及安装技术规范；²所有工程及设备安装的验收及资料应满足国家相关专业验收技术规范和标准。2、设计依据1.1国家现行的建设项目环境保护设计规定。1.2国内外有关该类废水治理的技术资料。1.3业主提供的基础资料。1.4同类废水治理的工程经验和技术。1.5设计技术规范与标准。第23页共23页n某乳业有限公司乳品废水处理工程方案该废水处理项目的设计、施工与安装严格执行国家的专业技术规范与标准，其主要规范与标准如下：²《室内排水设计规范》（GBJ14-87）²《室外排水设计规范》（GBJ14-1996）²《污水综合排放标准》（GB8978-1996）²《建设项目环境保护管理条例》（国务院令第253号，1998.11.29）²《给排水设计手册》²《水处理设备制造技术条件》（JB2932-86）²《水处理设备油漆、包装技术条件》（ZBJ98003-87）²《机械设备安装工程施工及验收规范》（GBJ231—75）²《现场设备、工业管道焊接工程施工及验收规范》（GBJ236—82）²《焊接标准》（GB985-80）²《采暖通风和空气调节设计规范》（GBJ19-87）²《建筑给水排水设计规范》（GBJ15-88）²《给水排水工程结构设计规范》（GB50069-2002）²《建筑地基基础设计规范》（GB50007-2002）²《建筑结构可靠性设计统一标准》（GB50068-2001）²《建筑抗震设计规范》（GB50011-2001）²《混凝土结构设计规范》（GB50010-2002）²《砌体结构设计规范》（GB50003-2001）²《建筑结构荷载规范》（GB50009-2001）²《建筑设计防火规范》（GBJ16-87）²《电气装置施工及验收规范》（GBJ232—82）²《电力建设施工及验收设计规范》（DLJ58-81）²《低压电气设备控制》（GB/T4720-1984）²《供配电系统设计规范》（GB50052-95）²《低压配电设计规范》（GB50054-95）²《电力装置的继电保护和自动装置设计规范》（GB50062-92）²《民用建筑照明设计标准》（GBJ133-90）²《民用建筑节能设计标准》（JGJ26-95）²《工业与民用电力装置的接地设计规范》（GBJ65-83）²《工业企业照明设计标准》（GB50034-92）²《工业企业厂界噪声标准》（GB12348-90）²《城市区域环境噪声标准》（GB3096-93）²《恶臭污染物排放标准》（GB14554-93）第23页共23页n某乳业有限公司乳品废水处理工程方案设计参数1、废水设计水量一期废水处理量：2500吨/日，连续排放。2、原水水质编号污染物种类平均数值最大数值1、CODcr3000mg/L3500mg/L2、BOD51200mg/L2100mg/L3、SS≤500mg/L----4、动植物油≤300mg/L----5、PH值6-9----3、处理后达标水质废水经处理后达到《污水综合排放标准（GB8978-1996）》三级标准,具体指标详见下表：项目pHCODcr(mg/l)BOD5SS(mg/L)动植物油(mg/L)排放标准6-9≤500≤300≤400≤100第23页共23页n某乳业有限公司乳品废水处理工程方案工程范围本工程范围包括：工艺设计、工程设计、系统配置、设备材料供应及安装调试、人员培训、提供竣工资料、并通过验收，进出管线界面均为废水处理站区1米，不含土建及防腐工程施工，不含处理后干污泥及废油的最终处置费用。具体工作描术如下：²工程范围：废水流入处理设施开始，直到最后达标排放到指定的排污口涉及的所有工程。²废水处理站的总图设计、高程设计、工艺设计、管路布置设计、土建工程设计、机械设备设计、电气控制设计。²废水处理站的设备材料供应、安装调试及验收。²废水处理站全套工艺资料、竣工资料、操作规程。²所有接口界面以站区内外1米为界。第23页共23页n某乳业有限公司乳品废水处理工程方案工艺流程1、废水处理工艺流程2500m3/d生产废水格栅池废油收集隔油池调节池泵提升SBR池充氧污泥取样池计量排放池达标排放2、污泥处理工艺流程污泥污泥浓缩池泵提升厢式压滤机滤液回流调节池干污泥外运第23页共23页n某乳业有限公司乳品废水处理工程方案工艺流程说明1、格栅池生产污水首先经过格栅池。格栅的主要功能是拦截污水中粗大的漂浮物和悬浮物以保证后续处理设施，尤其是水泵及管路系统的正常工作。格栅一般用φ10的圆钢或用10×20的矩形钢条制作而成，并斜放在污水流经的管渠上，位于抽水泵之前。格栅的工艺尺寸随处理规模的大小及所用水泵的型号而进行加工制作。2、隔油池我司针对生产污水中动植物油含量高的特点，在格栅池后设置了隔油池。利用油类比水轻的特点，在隔油池中将其去除。否则会影响SBR池中活性污泥的正常代谢过程。3、调节池随后污水进入调节池，在此调节污水的水质水量以便后续生物处理设备正常工作，保证稳定而高效的处理效果。4、SBR反应池SBR是序列间歇式活性污泥法（SequencingBatchReactorActivatedSludgeProcess）的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。与传统污水处理工艺不同，SBR技术采用时间分割的操作方式替代空间分割的操作方式，非稳定生化反应替代稳态生化反应，静置理想沉淀替代传统的动态沉淀。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。●正是SBR工艺这些特殊性使其具有以下优点：1、理想的推流过程使生化反应推动力增大，效率提高，池内厌氧、好氧处于交替状态，净化效果好。2、运行效果稳定，污水在理想的静止状态下沉淀，需要时间短、效率高，出水水质好。3、耐冲击负荷，池内有滞留的处理水，对污水有稀释、缓冲作用，有效抵抗水量和有机污物的冲击。4、工艺过程中的各工序可根据水质、水量进行调整，运行灵活。5、处理设备少，构造简单，便于操作和维护管理。6、反应池内存在DO、BOD5浓度梯度，有效控制活性污泥膨胀。7、SBR法系统本身也适合于组合式构造方法，利于废水处理厂的扩建和改造。第23页共23页n某乳业有限公司乳品废水处理工程方案8、脱氮除磷，适当控制运行方式，实现好氧、缺氧、厌氧状态交替，具有良好的脱氮除磷效果。9、工艺流程简单、造价低。主体设备只有一个序批式间歇反应器，无二沉池、污泥回流系统，调节池、初沉池也可省略，布置紧凑、占地面积省。●SBR系统的适用范围：由于上述技术特点，SBR系统进一步拓宽了活性污泥法的使用范围。就近期的技术条件，SBR系统更适合以下情况：1、水资源紧缺的地方。SBR系统可在生物处理后进行物化处理，不需要增加设施，便于水的回收利用。2、用地紧张的地方。3、对已建连续流污水处理厂的改造等。4、非常适合处理小水量，间歇排放的工业废水与分散点源污染的治理。●SBR设计要点、主要参数1、运行周期（T）的确定SBR的运行周期由充水时间、反应时间、沉淀时间、排水排泥时间和闲置时间来确定。充水时间（Tv）应有一个最优值。如上所述，充水时间应根据具体的水质及运行过程中所采用的曝气方式来确定。当采用限量曝气方式及进水中污染物的浓度较高时，充水时间应适当取长一些；当采用非限量曝气方式及进水中污染物的浓度较低时，充水时间可适当取短一些。充水时间一般取1～4ｈ。反应时间（Tr）是确定SBR反应器容积的一个非常主要的工艺设计参数，其数值的确定同样取决于运行过程中污水的性质、反应器中污泥的浓度及曝气方式等因素。对于生活污水类易处理废水，反应时间可以取短一些，反之对含有难降解物质或有毒物质的废水，反应时间可适当取长一些。一般在6～16h。沉淀排水时间（Ts）一般按1～3h设计。一个周期所需时间T≥Tv﹢Tr+Ts﹢Td周期数n﹦24／Tc2、曝气系统序批式活性污泥法中，曝气装置的能力应是在规定的曝气时间内能供给的需氧量，在设计中，高负荷运行时每单位进水BOD为0.5～1.5kgO2/kgBOD，低负荷运行时为1.5～2.5kgO2/kgBOD。第23页共23页n某乳业有限公司乳品废水处理工程方案在序批式活性污泥法中，由于在同一反应池内进行活性污泥的曝气和沉淀，曝气装置必须是不易堵塞的，同时考虑反应池的搅拌性能。常用的曝气系统有气液混合喷射式、机械搅拌式、穿孔曝气管、微孔曝气器，一般选射流曝气，因其在不曝气时尚有混合作用，同时避免堵塞。3、排水系统上清液排除出装置应能在设定的排水时间内，活性污泥不发生上浮的情况下排出上清液，排出方式有重力排出和水泵排出。在上清液排出装置中，应设有防浮渣流出的机构。序批式活性污泥的排出装置在沉淀排水期，应排出与活性污泥分离的上清液，并且具备以下的特征：1)应能既不扰动沉淀的污泥，又不会使污泥上浮，按规定的流量排出上清液。（定量排水）2)为获得分离后清澄的处理水，集水机构应尽量靠近水面，并可随上清液排出后的水位变化而进行排水。（追随水位的性能）3)排水及停止排水的动作应平稳进行，动作准确，持久可靠。（可靠性）排水装置的结构形式，根据升降的方式的不同，有浮子式、机械式和不作升降的固定式。4、排泥设备设计污泥干固体量=设计污水量×设计进水SS浓度×污泥产率／1000在高负荷运行（0.1～0.4kgBOD/kgss·d）时污泥产量以每流入1kgSS产生1kg计算，在低负荷运行（0.03～0.1kgBOD/kgss·d）时以每流入1kgSS产生0.75kg计算。在反应池中设置简易的污泥浓缩槽，能够获得2～3%的浓缩污泥。由于序批式活性污泥法不设初沉池，易流入较多的杂物，污泥泵应采用不易堵塞的泵型。经预处理的污水进入SBR反应池。SBR系统分3池运行，池体交叉进水及排水，时间间隔为4小时。单池进水2小时，采用非限制性曝气，鼓风曝气18小时,静沉1.5小时，滗水2小时，待机搁置30分钟，运行周期24小时。单池设计处理时间为24小时，内设滗水器一套。空气曝气系统一套。地下1800mm，地上4200mm。第23页共23页n某乳业有限公司乳品废水处理工程方案SBR池的稳定性较好，进水时废水与曝气池内的混合液充分混合，对于充水期内出现的废水浓度变化，可起到一定的缓冲作用。采用间歇进水，对于长时间高峰浓度的废水冲击起到一定的分割作用。在反应池中反复出现好氧-缺氧状态，在同一个周期内污染物浓度、溶解氧亦有较大变化，能够保持较稳定的生物相，微生物生长良好。SBR反应池在固液分离时整体水体接近完全静止状态，不会发生短流现象，同时，在沉淀阶段整个SBR反应池容积都用于固液分离，较小的活性污泥颗粒都可得到有效地沉淀，SBR反应池的出水质量较高，系统出水稳定达标。1、取样排放池达标的水经巴歇尔槽计量后稳定排放。2、污泥池使沉淀后产生的污泥进一步降低含水率，以利于污泥处理，上清液回调节池中再作进一步处理。池体内设上清夜溢流排放口。3、厢式压滤机经浓缩后的污泥用气动隔膜泵打至厢式压滤机进行进一步脱水。过滤面积为60m2，电机功率为3.00KW。其中处理后的压滤液回流至调节池，泥饼外运处置。第23页共23页n某乳业有限公司乳品废水处理工程方案设备和构筑物设计及选型1、格栅池构筑物设备规格：5000*2000*4000mm（或与隔油池合建）格栅1套；厂家：有效容积：35.0m3停留时间：20分钟数量：1座结构：RC结构内FRP2、隔油池构筑物设备规格：5000*2000*4000mm隔油池填料1组；厂家：有效容积：35.0m3停留时间：20分钟数量：1座结构：RC结构内FRP3、调节池构筑物设备规格：18000*10000*4000mm饮水罐：型号：Ф500*900；数量：4个；厂家：提升泵：型号：SLW200-250(I)A；数量：5台，（四用一备）；厂家：上海连成；罗茨鼓风机：型号：3L32WD；数量：1台；厂家：南通恒荣；曝气系统1套，厂家：有效容积：630.0m3停留时间：6h数量：1座结构：RC结构4、SBR池构筑物设备规格：20000*17000*6000mm滗水器：型号：SBSQ-400，数量：4台，厂家：；罗茨鼓风机：型号：3L42WC；数量：5台，（四用一备）；厂家：南通恒荣；曝气系统4套，厂家：有效容积：1875m3数量：4座结构：RC结构5、第23页共23页n某乳业有限公司乳品废水处理工程方案排放取样池构筑物设备规格：10000*1500*1500mm超声波流量计：型号：CE-9628，配PSL-4槽,数量：1套，厂家：太仓创造电子；数量：1座结构：RC结构内贴白瓷砖1、污泥浓缩池构筑物设备规格：10000*4000*4000mm气动隔膜泵：型号：PD20A-BAP-GGG；数量：2台，（一用一备）；厂家：美国英格索兰；压滤机：型号：XM60/800-UB；数量：1台；厂家：杭州兴源或同类；曝气系统1套，厂家：有效容积：140.0m3数量：1座结构：RC结构2、设备用房构筑物附件规格：10000*8000*4500mm数量：1间材质：简易钢结构3、风机房构筑物附件规格：10000*4000*4000mm数量：1间材质：简易钢结构第23页共23页n某乳业有限公司乳品废水处理工程方案土建工程估价表1、土建工程报价清单序号构筑物名称规格尺寸（mm）数量单位单价（万元）复价（万元）备注1.格栅池5000*2000*40001座RC结构2.隔油池5000*2000*40001座RC结构3.调节池18000*10000*40001座RC结构4.SBR池20000*17000*60004座RC结构5.取样排放池10000*1500*15001座RC结构6.污泥浓缩池10000*4000*40001座RC结构7.设备用房10000*8000*45001座简易钢结构8.风机房10000*4000*40001座简易钢结构9.设备基础等----1组RC结构10.小计2、土建工程造价设备工程造价=（万元，RMB）大写：人民币元整（万元，RMB）第23页共23页n某乳业有限公司乳品废水处理工程方案设备工程造价1、设备报价清单序号设备名称规格型号数量单位单价（万元）复价（万元）备注1.格栅SJG-2-41台2.隔油填料1套3.调节池罗茨风机3L32WDQ：7.95m3/minn：1465r/minN：11.0kw1台南通恒荣4.调节池曝气系统1套UPVC，含支架5.调节池饮水罐Ф500*9005个PP材质6.调节池提升泵SLW200-250(I)AQ：358m3/hH：16mN：22kw5台上海连成四用一备7.SBR池滗水器SBSQ-4004台8.SBR池罗茨风机3L42WCQ：13.78m3/minn：1310r/minN：22.0kw5台南通恒荣四用一备9.SBR池曝气装置4套10.SBR池曝气装置支架4套11.电脑超声波流量计CE-96281台创造电子12.污泥浓缩池曝气系统1套UPVC，含支架13.气动隔膜泵PD20A-BAP-GGGQ：664L/min2台英格索兰一用一备第23页共23页n某乳业有限公司乳品废水处理工程方案1.厢式压滤机XM60/800-UB1台杭州兴源或同类2.压滤机支架1套A3钢防腐3.污泥小车及托盘1套A3钢防腐4.栏杆全套A3钢防腐5.液位控制系统Key-10全套大连马赫6.电气控制系统全套含PLC、触摸屏7.电缆及线架全套8.安装材料全套9.管道及支架全套台湾华亚10.阀门及管件全套台湾华亚11.合计12.工程直接费合计13.设计费（直接费*3.5%）14.运输，吊装,安装费（直接费*15%）15.调试费（直接费*3%）16.税金（以上总和*8%）17.工程总价1、设备工程造价设备工程造价=（万元，RMB）大写：人民币元整（万元，RMB）第23页共23页n某乳业有限公司乳品废水处理工程方案运行费用估算1、动力设备一览表序号名称型号单位数量功率（KW）备注单台合计常用1、调节池罗茨风机3L32WD台111.0011.0011.00南通恒荣2、调节池提升泵SLW200-250(I)A台522.00110.0088.00上海连成四用一备3、SBR池滗水器台40.552.202.204、SBR池罗茨风机3L42WC台522.00110.0088.00南通恒荣四用一备5、厢式压滤机XM60/800-UB台13.003.003.00杭州兴源或同类运行功率236192.202、运行费用测算2.1电费合计192.20*24*0.75=3460度，电价按0.53元/度计，则日耗电费为1834元；2.2人工费采用三班制，每班1人，共需4人；人均工资以800元/月计，则每天人工管理费为106.67元。3、处理成本(不包括折旧费)测算（1834+106.67）/2500=0.78元/吨第23页共23页n某乳业有限公司乳品废水处理工程方案工程界面工程界面的说明如下表所示：序号内容甲方乙方备注一临时措施1临时工作用地提供V2临时工作室V3施工电源V线路由乙方自接4施工安全措施V二土木工程1土木槽体及设备基础V2土木槽体FRP池体防腐V3控制室及机房V土建部分由甲方自行完成，内部设备由乙方完成4操作室门、风机房铁门V5栏杆及爬梯V土建部分的由甲方自行完成；设备部分的由乙方完成6预埋件及穿墙套管V三机械工程1装箱搬运V2设备制作、安装、组合V3油漆V4操作台、设备架台V四配管工程1处理站内所有配管及相关配件V第23页共23页n某乳业有限公司乳品废水处理工程方案2原废水至调节池V3压缩空气至废水处理站V4流量计出口到市政管网V5污水站内的自来水水源V五电气及仪表工程1电源至动力盘或操作控制盘V2所有处理站内电气及仪表工程V3屋内日光灯照明，屋外路灯照明V4操作室设置插座V6所有处理站内电器及仪表预埋管V六试车及教育训练1试运转及教育训练V甲方需及时派人参与调试及培训2试车水电及药品提供V3水质功能检测V采样须会同乙方工地代表4处理站区之消防系统V八申请相关建筑及环保证件V九细部设计及绘制施工图V十保证出水水质符合设计标准V注：“V”代表负责方，甲方为业主，乙方为某环保公司。第23页共23页n某乳业有限公司乳品废水处理工程方案质量保证与售后服务某环保公司本着“技术第一、服务第一、信誉第一”的宗旨，向用户承诺：1.我公司从设计、施工、设备制造、安装、调试、培训、配合验收一条龙服务，工程质量达到优良，设备制造符合国家标准，标准设备选用质量可靠的产品。2.经本公司设计和生产的污水处理设备，出水保证达到要求。3.工程在一年内发现质量问题由我公司免费负责维修（人为因素除外），长期负责维修，并只收取工本费。4.与用户建立长期联系和技术交流，以最新的技术服务于用户，提供技术咨询和服务。如发现问题我司工程师在48小时内到达现场解决问题。第23页共23页n某乳业有限公司乳品废水处理工程方案甲方自备部分1.废水引入格栅池；2.排放水自排放池接至排放口；3.相关的土建施工及防腐工程施工；4.一次侧电源接至控制箱；5.自来水接至废水处理区域；6.压缩空气接至废水处理区域；7.施工时提供水、电等配套设施；8.调试期间的药剂、操作人员等。某环保公司2005.11.28www.taihewater.com.cnwww.qingxijiwang.comwww.zhumojiwang.comwww.huaxuezhuji.comwww.fanshentouyaoji.comwww.shuizhiwendingji.comwww.fanshentouyaoji.cnwww.aohefensan.cnwww.1227shajunji.comwww.zugouji.cnwww.taihewater.cn第23页共23页
