亿达玻璃厂300cmd废水处理方案 11页

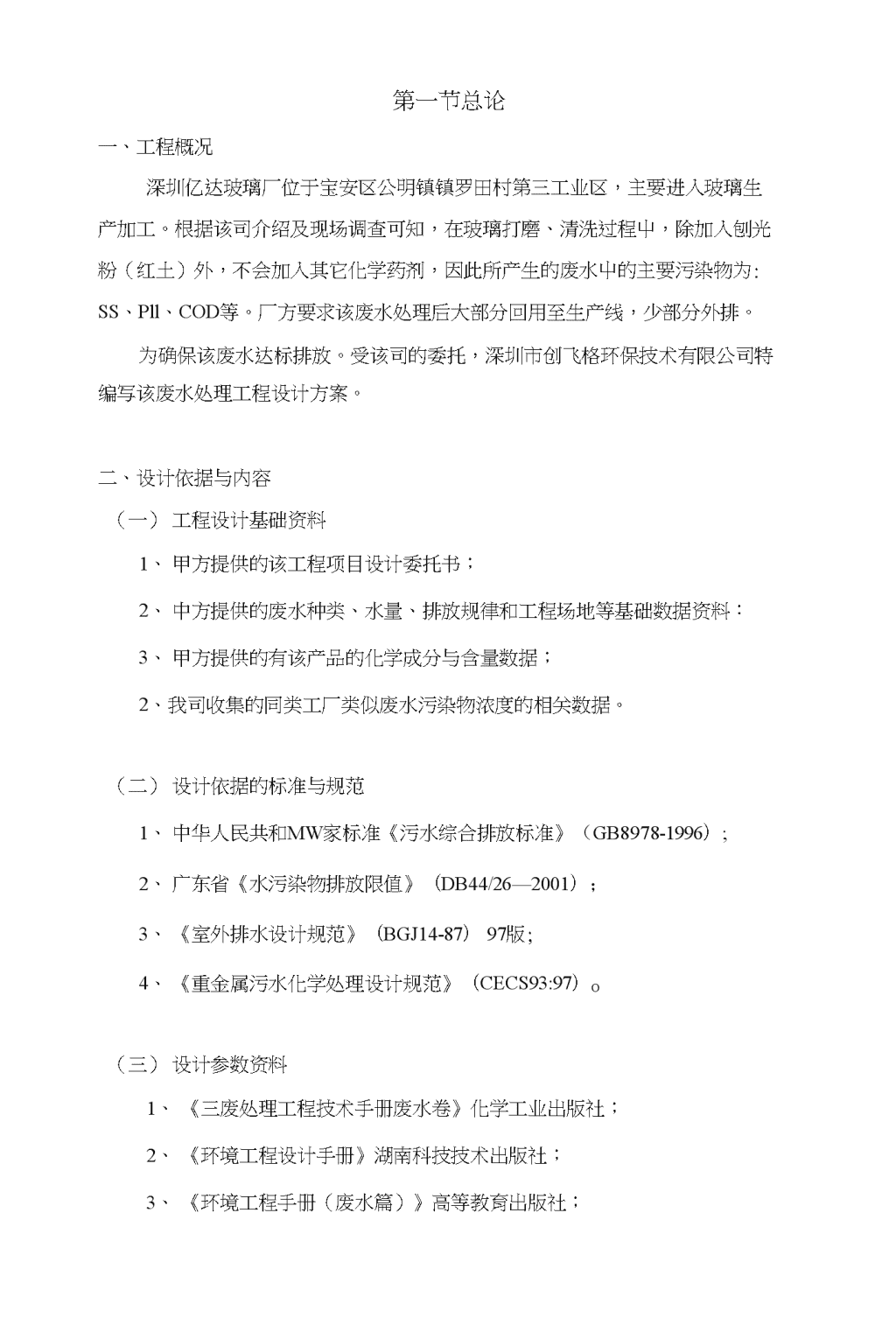

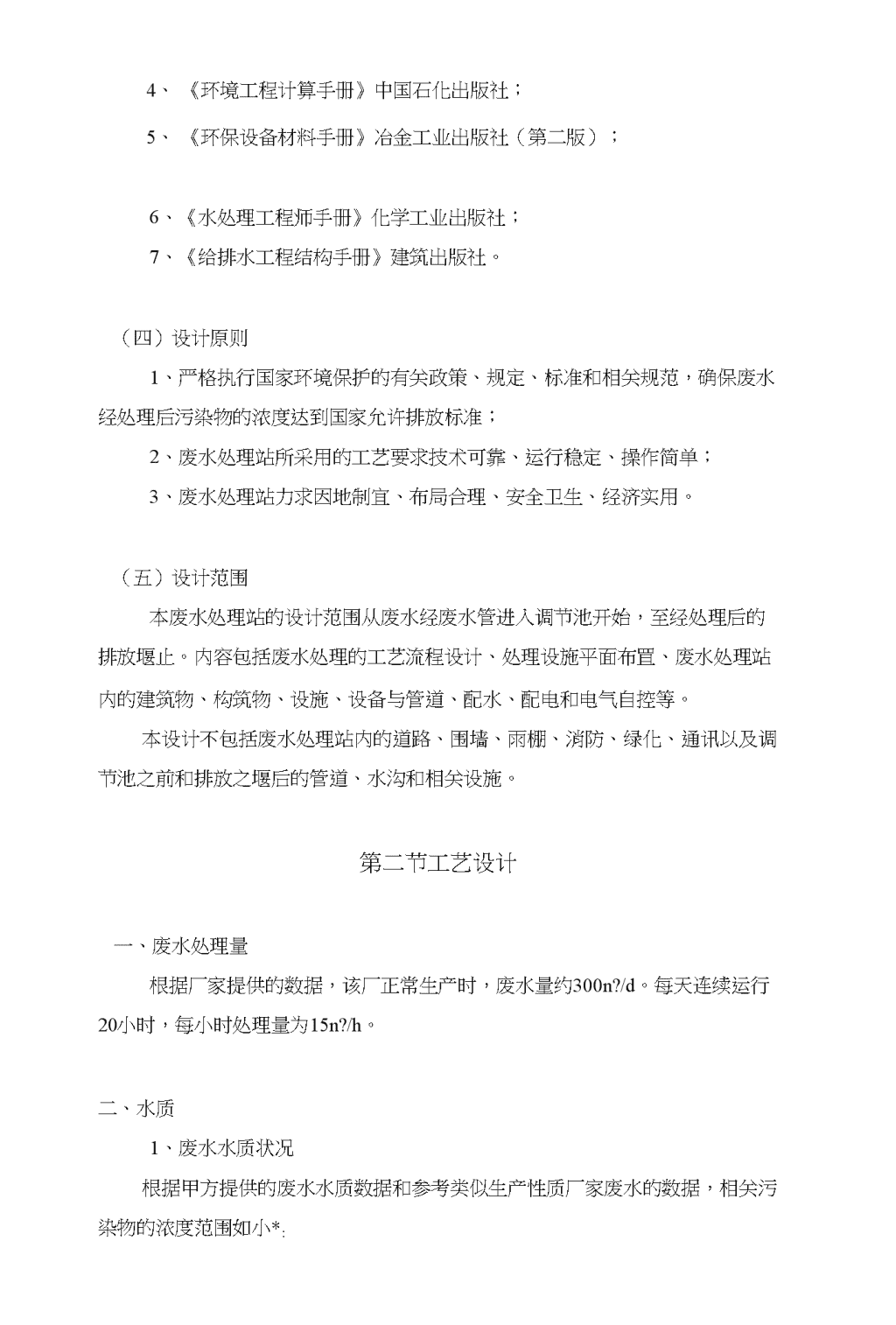

第一节总论一、工程概况深圳亿达玻璃厂位于宝安区公明镇镇罗田村第三工业区，主要进入玻璃生产加工。根据该司介绍及现场调查可知，在玻璃打磨、清洗过程屮，除加入刨光粉（红土）外，不会加入其它化学药剂，因此所产生的废水屮的主要污染物为:SS、Pll、COD等。厂方要求该废水处理后大部分回用至生产线，少部分外排。为确保该废水达标排放。受该司的委托，深圳市创飞格环保技术有限公司特编写该废水处理工程设计方案。二、设计依据与内容（一）工程设计基础资料1、甲方提供的该工程项目设计委托书；2、中方提供的废水种类、水量、排放规律和工程场地等基础数据资料：3、甲方提供的有该产品的化学成分与含量数据；2、我司收集的同类工厂类似废水污染物浓度的相关数据。（二）设计依据的标准与规范1、中华人民共和MW家标准《污水综合排放标准》（GB8978-1996）;2、广东省《水污染物排放限值》（DB44/26—2001）；3、《室外排水设计规范》（BGJ14-87）97版;4、《重金属污水化学处理设计规范》（CECS93:97）O（三）设计参数资料1、《三废处理工程技术手册废水卷》化学工业出版社；2、《环境工程设计手册》湖南科技技术出版社；3、《环境工程手册（废水篇）》高等教育出版社；n4、《环境工程计算手册》中国石化出版社；5、《环保设备材料手册》冶金工业出版社（第二版）；6、《水处理工程师手册》化学工业出版社；7、《给排水工程结构手册》建筑出版社。（四）设计原则1、严格执行国家环境保护的有关政策、规定、标准和相关规范，确保废水经处理后污染物的浓度达到国家允许排放标准；2、废水处理站所采用的工艺要求技术可靠、运行稳定、操作简单；3、废水处理站力求因地制宜、布局合理、安全卫生、经济实用。（五）设计范围本废水处理站的设计范围从废水经废水管进入调节池开始，至经处理后的排放堰止。内容包括废水处理的工艺流程设计、处理设施平面布罝、废水处理站内的建筑物、构筑物、设施、设备与管道、配水、配电和电气自控等。本设计不包括废水处理站内的道路、围墙、雨棚、消防、绿化、通讯以及调节池之前和排放之堰后的管道、水沟和相关设施。第二节工艺设计一、废水处理量根据厂家提供的数据，该厂正常生产时，废水量约300n?/d。每天连续运行20小时，每小时处理量为15n?/h。二、水质1、废水水质状况根据甲方提供的废水水质数据和参考类似生产性质厂家废水的数据，相关污染物的浓度范围如小*:nPII彡5SS彡600mg/LCODcr80-150mg/L2、废水治理后的排放标准废水经治理后，出水应符合广东省地方标准《水污染物排放限值》（DB44/26-2001）屮的一级标准（第II时段），即：P11彡6〜9SS^60mg/LCODcr^90mg/L三、处理工艺设计（一）工艺流程的确定根据该司废水的性质，废水屮悬浮物浓度较高的特点，本方案选用“混凝沉淀”法来处理该废水。以确保废水达标排放。（二）工艺流程图工艺流程图、设施平面图见附图1和2。（三）处理工艺原理废水pH调整8-9左右时，向废水中投加混凝、助凝剂，颗粒物在沉淀池中进行固液分离，沉淀后大部分出水进入回用水池，少部分达标排放。（四）工艺流程说明1、调节池车间废水自流进入调节池。废水在此，均化水质、调节水量。2、混凝反应池调节池的废水用提升泵泵入混凝反应池内，通过P11计控制加药泵定量加入碱液，调节P1I=9-1O左右，采用机械搅拌。n3、絮凝反应池经混凝废水H流进入该池，采用加药泵定量加入混凝剂、助凝剂，采用机械搅拌，使沉淀物形成大块的絮凝体，提高沉淀反应效率，加快沉淀物的形成。4、斜管沉淀池经混凝反应后的废水自流进入该池，沉淀物通过斜管沉降，实现沉淀物和淸水分离。上清液自流进入回调池。沉淀物沉入底部的泥斗，采用重力排泥法，定期将污泥排至污泥池。5、回用水池经斜管沉淀池来的废水自流进入该池，经提升泵抽入车间生产线回用。6、排放堰根据国家标准《GB15562.1—1995》的要求，经处理后的废水须经排放堰排放，并悬挂国家标准格式的排放门标志牌。7、污泥池从斜管沉淀池产生的污泥进入污泥池。8、压滤机从污泥池用污泥泵将污泥泵入压滤机压滤，去除水分。滤液回流至调节池，滤渣打包送到政府指定的工业固体废弃物处理场所处置。第三节构筑物设计与设备选型一、构筑物的设计参数1、调节池（内设曝气系统）数量：1座n停留时间：6hr尺寸：5000X7000X2700mm超高:200mm有效容积：90m3结构：钢筋混凝土内壁防腐：环氧树脂表面处理标高：地下2、混凝反应池数量：1座停留时间：lhr尺寸：2000X2000X1500min超高：200mm有效容积：6m3结构：钢筋混凝土（外贴瓷片）内壁防腐：环氧树脂表面处理反应时间：24min标高:地上3、絮凝反应池数量：1座停留时间：lhr尺寸：2000X2000X1500min超高：200mm有效容积:2.0m3结构：钢筋混凝土（外贴瓷片）内壁防腐：环氧树脂表面处理反应时间:24min标高:地上n4、斜管沉綻池数量：1座排泥方式：重力间隙排泥表面负荷：0.5m3/m2•h沉淀面积：32m2池尺寸：4000X8000X3800mm有效容积：115m3停留时间：7.68h超高：200mm清水区高度：500mm斜管高度:900mm缓冲区高度：1000mm泥斗高度：1200mm结构：钢筋混凝土（外贴瓷片）内壁防腐：环氧树脂表面处理标高:地上5、回用水池数量：1座尺寸：5000X5000X2500mm超高：100mm有效容积:62.5m3结构：钢筋混凝土（外贴瓷片）内壁防腐：环氧树脂表面处理标高：地下9、排放堰数量：1座尺寸：4000X1000X600mm结构：砖砌（外贴瓷片）n内壁处理：贴瓷片标高:地上10、污泥池数量：1座尺寸：2000X2000X2000mm泥斗高度:1000mm有效容积：7.5m加药桶数量：3个尺寸：①600容积：0.3m3结构：钢筋混凝土（外贴瓷片）内壁防腐：环氧树脂表面处理标高：地下二、主要设备选型、数量及参数1、调节池提升泵数量：2台型号：65GF-40T流量：19m7h扬程：44m电机功率：5.5kw2、PH计数量：1台型号：PH/0RP2003测量范围:0-14PH精确度：0.01PH显示：液晶显示n电极：美W进口材质：PVC4、磁力加药泵数量：3台型号：30PX流量：31-18公升/分材质：ABS5、斜沉池填料数量：1组体积:32m3型状：蜂窝斜管倾斜角：60°孔径:50mm尺寸：1000X1000X900厚度：0.2mm密度:29kg/m3比表面积:68m2/m3孔隙率:99.3%有效负荷：3-5m2/m3材质：PE6、污泥隔膜泵数量：1台型号:QBY-40流量：8m3扬程：50米材质：铸铁7、压滤机数量：1台型号：BMJ6/550-Un过滤面积：20m2板框材质：聚丙烯8、搅拌机数量：2台型号:SLS20-110功率：0.5kw材质：铸铁9、电控系统数量：一套组件：电控箱、设备开关、保护器、分配器、启动制按纽、指示灯第四节土建、电气与自控系统设计一、土建1、本设计以实土作为土建设计依据，要求土建承载力P38t/m2;2、各个构筑物为钢筋混凝土结构；3、地面构筑物墙体贴瓷砖。二、电气1、本废水处理站的电源为380/220三和四线制引入；2、废水处理站的电气由总电源控制箱输出端开始；3、所有电机均为直接启动；4、各支线采用铜芯聚氯乙烯绝缘电缆外穿PVC线管。三、自控系统1、在调节池内安装双重液位控制开关器控制污水泵的启动和关闭，以保证控制的可靠性；n2、为保证自动控制系统调节、检修方便，在自动控制系统中辊装手动调控装罝，可进行手动与自动的转换。同时各设备也可以手动独产操作；3、为防止偶然突发故障发生，本系统手动调控具有优先权。第五节主要技术经济指标一、工程占地面积本污水处理站总占地面积约为36m2,详细规划见平面布置图。二、运行费用1、电费（以处理每吨废水计）废水处理站设备总装机容量及运行功率统计表（单位：KW）序号名称单位数量总装机容量运行负荷运行时间h实际电量KWh1提升泵台2115.5201102加药泵台30.090.03200.63空压机台13.03.010304搅拌机台42.02.02040合计1016.0910.53180.6废水处理站运行总用电量为180.6KWh，电费单价按0.8元/KWh、用电系数0.9计，则每天的电费为：180.6X0.8X0.9=130元折合处理每吨废水的电费为：130+300=0.43元/m32、药剂费用每吨废水的药剂费用折合约为0.2元，则:0.2元/m3X300X30=1800元/月3、人工费用（以处理每吨废水计）n木方案设计运行管理工人采取两班制，每班1人，工资按1000元/月计，合计为2000元/月，则每天的人工费为：2000+30=66.67元折合处理每吨废水的人工费用为：66.67+100=0.67元4、每吨废水运行费用为：电费+人工费+药剂费=0.43+0.2+0.67=1.3元注：以上运行费用是理论分析值，同时结合我公司过去工程的经验，实际运行费用受多种因素的制约，iL各厂都不尽相同，故以上数据仅供参考，实际运行费用应在实际运行调试中最后确定。深圳市创飞格环保技术有限公司技术工程部2007年5月11日
