废纸造纸生产废水处理设计经验 69页

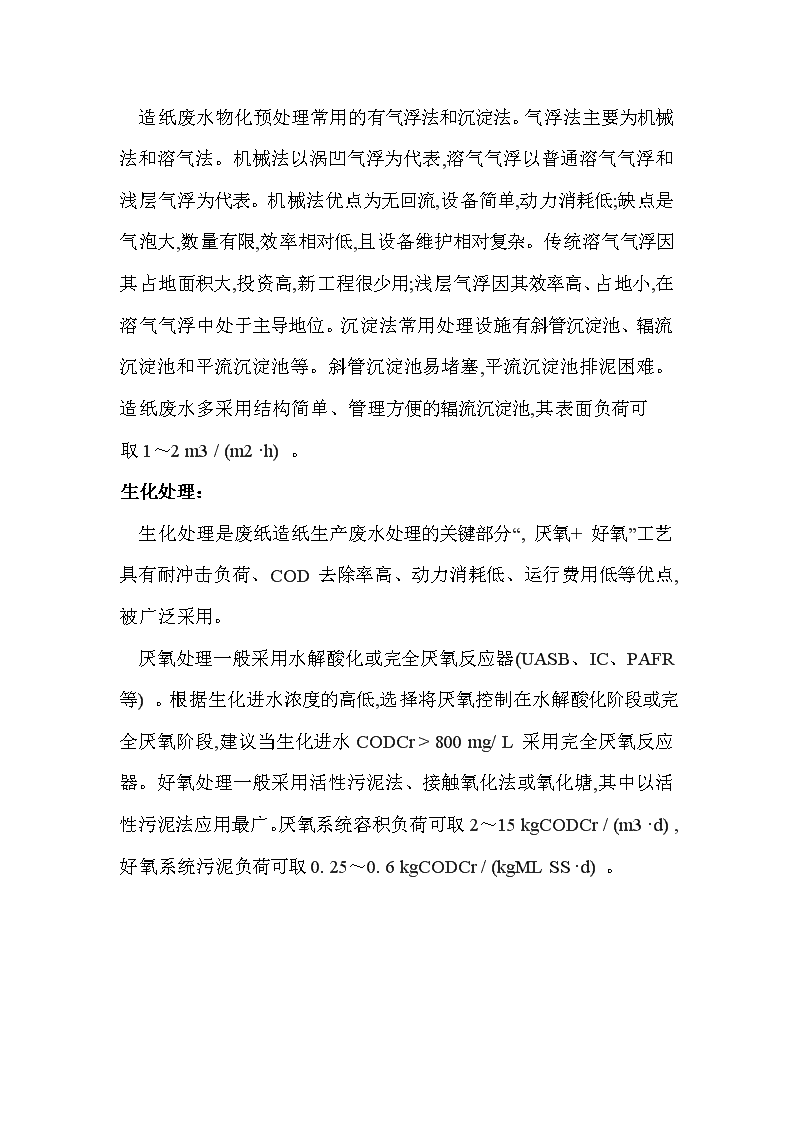

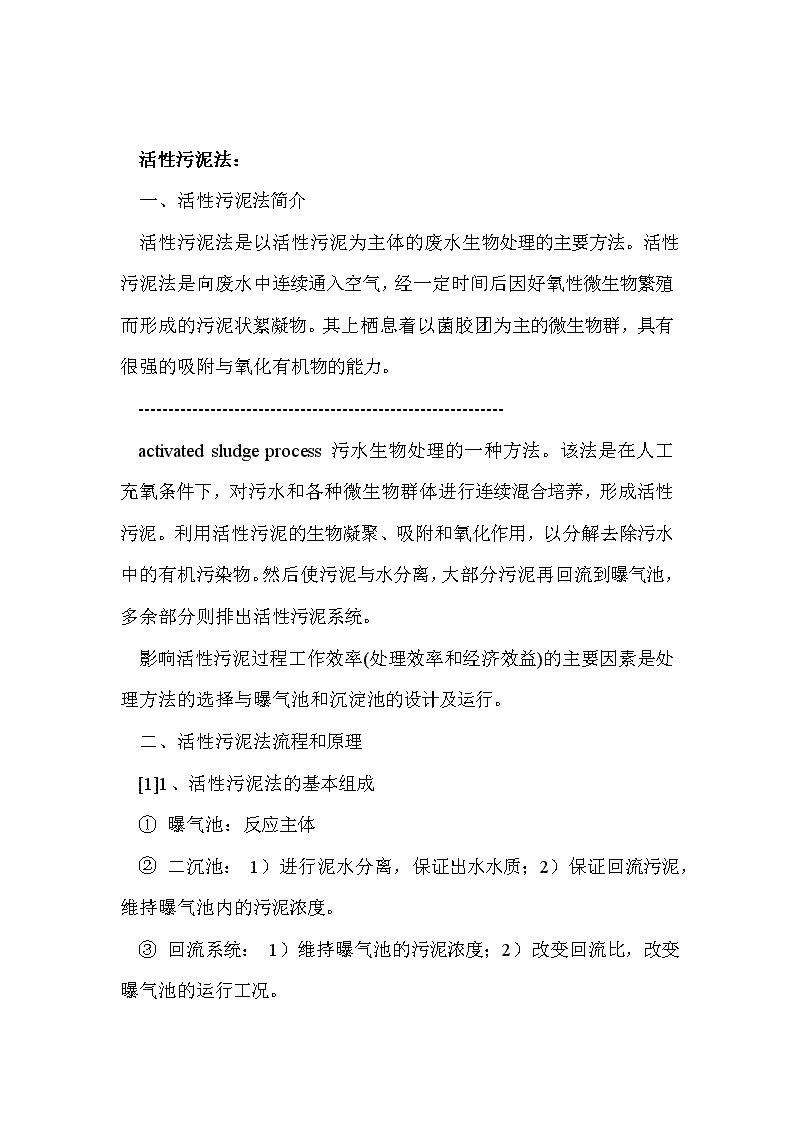

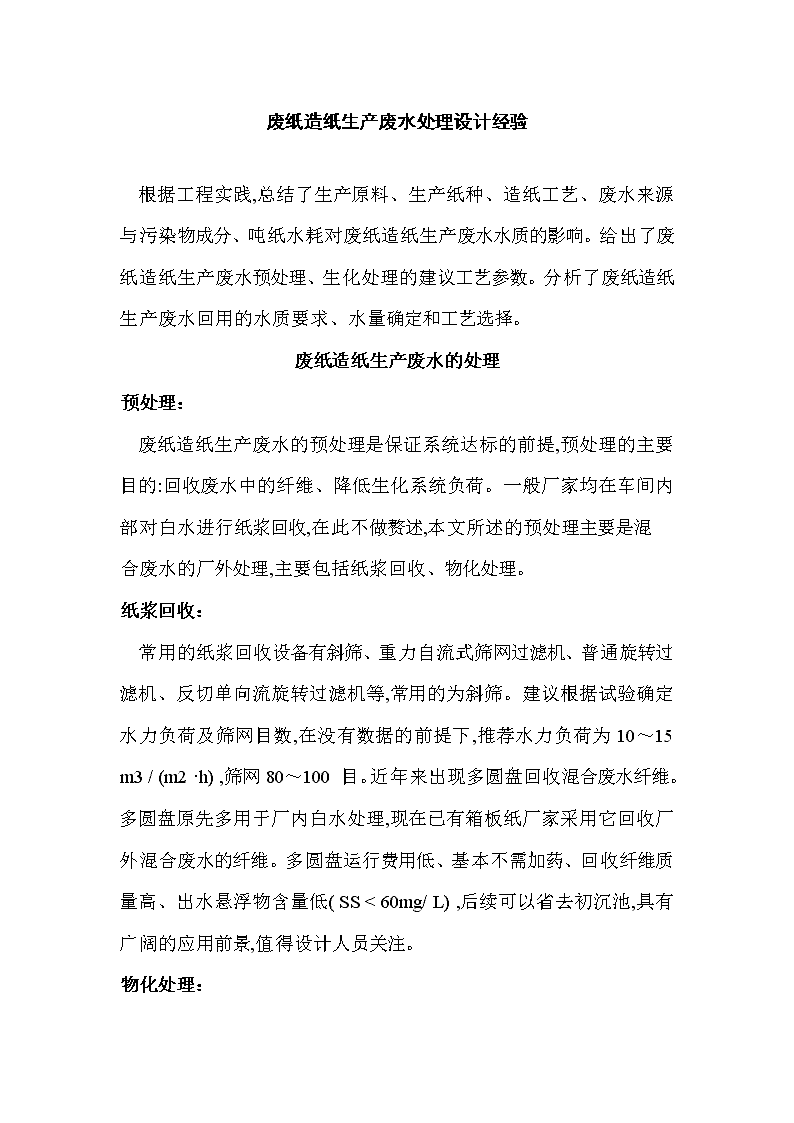

废纸造纸生产废水处理设计经验根据工程实践,总结了生产原料、生产纸种、造纸工艺、废水来源与污染物成分、吨纸水耗对废纸造纸生产废水水质的影响。给出了废纸造纸生产废水预处理、生化处理的建议工艺参数。分析了废纸造纸生产废水回用的水质要求、水量确定和工艺选择。废纸造纸生产废水的处理预处理：废纸造纸生产废水的预处理是保证系统达标的前提,预处理的主要目的:回收废水中的纤维、降低生化系统负荷。一般厂家均在车间内部对白水进行纸浆回收,在此不做赘述,本文所述的预处理主要是混合废水的厂外处理,主要包括纸浆回收、物化处理。纸浆回收：常用的纸浆回收设备有斜筛、重力自流式筛网过滤机、普通旋转过滤机、反切单向流旋转过滤机等,常用的为斜筛。建议根据试验确定水力负荷及筛网目数,在没有数据的前提下,推荐水力负荷为10～15m3/(m2·h),筛网80～100目。近年来出现多圆盘回收混合废水纤维。多圆盘原先多用于厂内白水处理,现在已有箱板纸厂家采用它回收厂外混合废水的纤维。多圆盘运行费用低、基本不需加药、回收纤维质量高、出水悬浮物含量低(SS<60mg/L),后续可以省去初沉池,具有广阔的应用前景,值得设计人员关注。物化处理：n造纸废水物化预处理常用的有气浮法和沉淀法。气浮法主要为机械法和溶气法。机械法以涡凹气浮为代表,溶气气浮以普通溶气气浮和浅层气浮为代表。机械法优点为无回流,设备简单,动力消耗低;缺点是气泡大,数量有限,效率相对低,且设备维护相对复杂。传统溶气气浮因其占地面积大,投资高,新工程很少用;浅层气浮因其效率高、占地小,在溶气气浮中处于主导地位。沉淀法常用处理设施有斜管沉淀池、辐流沉淀池和平流沉淀池等。斜管沉淀池易堵塞,平流沉淀池排泥困难。造纸废水多采用结构简单、管理方便的辐流沉淀池,其表面负荷可取1～2m3/(m2·h)。生化处理：生化处理是废纸造纸生产废水处理的关键部分“,厌氧+好氧”工艺具有耐冲击负荷、COD去除率高、动力消耗低、运行费用低等优点,被广泛采用。厌氧处理一般采用水解酸化或完全厌氧反应器(UASB、IC、PAFR等)。根据生化进水浓度的高低,选择将厌氧控制在水解酸化阶段或完全厌氧阶段,建议当生化进水CODCr>800mg/L采用完全厌氧反应器。好氧处理一般采用活性污泥法、接触氧化法或氧化塘,其中以活性污泥法应用最广。厌氧系统容积负荷可取2～15kgCODCr/(m3·d),好氧系统污泥负荷可取0.25～0.6kgCODCr/(kgMLSS·d)。n活性污泥法：一、活性污泥法简介活性污泥法是以活性污泥为主体的废水生物处理的主要方法。活性污泥法是向废水中连续通入空气，经一定时间后因好氧性微生物繁殖而形成的污泥状絮凝物。其上栖息着以菌胶团为主的微生物群，具有很强的吸附与氧化有机物的能力。-------------------------------------------------------------activatedsludgeprocess污水生物处理的一种方法。该法是在人工充氧条件下，对污水和各种微生物群体进行连续混合培养，形成活性污泥。利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物。然后使污泥与水分离，大部分污泥再回流到曝气池，多余部分则排出活性污泥系统。影响活性污泥过程工作效率(处理效率和经济效益)的主要因素是处理方法的选择与曝气池和沉淀池的设计及运行。二、活性污泥法流程和原理[1]1、活性污泥法的基本组成①曝气池：反应主体②二沉池：1）进行泥水分离，保证出水水质；2）保证回流污泥，维持曝气池内的污泥浓度。③回流系统：1）维持曝气池的污泥浓度；2）改变回流比，改变曝气池的运行工况。n④剩余污泥排放系统：1）是去除有机物的途径之一；2）维持系统的稳定运行。⑤供氧系统：提供足够的溶解氧2、活性污泥系统有效运行的基本条件是：①废水中含有足够的可容性易降解有机物；②混合液含有足够的溶解氧；③活性污泥在池内呈悬浮状态；④活性污泥连续回流、及时排除剩余污泥，使混合液保持一定浓度的活性污泥；⑤无有毒有害的物质流入。典型的活性污泥法是由曝气池、沉淀池、污泥回流系统和剩余污泥排除系统组成。污水和回流的活性污泥一起进入曝气池形成混合液。从空气压缩机站送来的压缩空气，通过铺设在曝气池底部的空气扩散装置，以细小气泡的形式进入污水中，目的是增加污水中的溶解氧含量，还使混合液处于剧烈搅动的状态，形悬浮状态。溶解氧、活性污泥与污水互相混合、充分接触，使活性污泥反应得以正常进行。第一阶段，污水中的有机污染物被活性污泥颗粒吸附在菌胶团的表面上，这是由于其巨大的比表面积和多糖类黏性物质。同时一些大分子有机物在细菌胞外酶作用下分解为小分子有机物。n第二阶段，微生物在氧气充足的条件下，吸收这些有机物，并氧化分解，形成二氧化碳和水，一部分供给自身的增殖繁衍。活性污泥反应进行的结果，污水中有机污染物得到降解而去除，活性污泥本身得以繁衍增长，污水则得以净化处理。经过活性污泥净化作用后的混合液进入二次沉淀池，混合液中悬浮的活性污泥和其他固体物质在这里沉淀下来与水分离，澄清后的污水作为处理水排出系统。经过沉淀浓缩的污泥从沉淀池底部排出，其中大部分作为接种污泥回流至曝气池，以保证曝气池内的悬浮固体浓度和微生物浓度；增殖的微生物从系统中排出，称为“剩余污泥”。事实上，污染物很大程度上从污水中转移到了这些剩余污泥中。活性污泥法的原理形象说法：微生物“吃掉”了污水中的有机物，这样污水变成了干净的水。它本质上与自然界水体自净过程相似，只是经过人工强化，污水净化的效果更好。辐流沉淀池：上海嘉定大名教具厂创建于1984年，2005年7月更名为上海大名教育仪器有限公司，从事环境工程教学实验模型生产二十余年，生产经验丰富，技术力量雄厚。专业生产和研究给排水、热工、流体力学、水力学、大气污染等各种实验模型，并根据客户图纸或需求定制生产各种环境工程试验设备。    n   我公司产品科研性强、质量稳定、外形美观、方便实用，深受各大院校的欢迎，在近年高校评估活动中也受到了评估专家们的认可。复旦大学、同济大学、南京大学、浙江大学、中山大学、南京林业大学、上海交通大学，南昌大学、上海大学、西安建筑科技大学、河海大学，西安交通大学，吉林大学、浙江水利电力学院等全国各大高等院校均使用了我公司的产品，得到了各院校老师和领导的一致认可。        我公司在原有的基础上不断的更新产品，并能根据用户的要求进行合理的修改和技术更新，使产品在教学演示中更能发挥效果，使学生直观的了解他的构造及工作原理，在理论与实践中得到感性认识。        近年来公司逐步扩展业务，除了接手实际污水处理工程外，还进行污水处理大型设备的生产，从07年开始公司自行生产平板膜片及平板膜生物反应器（MBR）设备，产品更是远销海外（西班牙、印度、新西兰、英国、日本等等国家），获得了国外污水处理公司的一致认可和好评。我公司在做新产品的同时也不忘老本行，把实际工程中和做大型设备的经验及产品融入教学试验设备中来，使我们的产品更具教学实际意义和实验操作性。       我公司热忱为用户服务，产品实行三包，送货上门，上门安装调试。本着保证产品质量，服务周到的原则，我公司欢迎广大高校来电来函定购产品，更欢迎各位光临我公司指导参观，洽谈业务。给水处理设备实验模型n   给水处理设备实验模型均能作为实验设备及演示使用，主体采用有机玻璃制作，使学生能清楚的了解其内部运行状况，并采用喷塑钢管作为支架，大大提高了防酸碱防腐蚀性能，能长时间保持光洁美观。 型号名　称型号名　称GS-001栅条反应斜板沉淀池GS-002机械反应斜板沉淀池GS-003机械反应同向流斜板斜管沉淀池GS-004机械反应斜板斜管沉淀池GS-005一体化净水器GS-006自来水厂立体布置模型GS-II-006中小城镇饮用水处理实验装置GS-CD-007脉冲澄清池GS-CD-008水力循环澄清池GS-CD-009机械加速澄清池GS-CD-010同向流斜板沉淀池GS-CD-011絮凝沉降设备（6组）GS-CD-012絮凝沉降设备（4组）GS-CD-013自由沉降（6组）GS-CD-014自由沉降（单组）GS-CD-015自由沉降（4组）GS-CD-016静置沉淀设备GS-CD-017平流式沉淀池（机械刮泥）GS-CD-018双向流斜板沉淀池GS-CD-019幅流式斜板沉淀池GS-CD-020多斗型平流式沉淀池GS-CD-021竖流式沉淀池GS-FY-022自来水厂加药混合床GS-FY-023絮凝池（机械搅拌）GS-GL-024连续反冲洗过滤设备GS-GL-025V型滤池nGS-GL-026普通快滤池GS-GL-027无阀滤池GS-GL-028双阀滤池GS-GL-029虹吸滤池GS-GL-030过滤设备（全套）GS-GL-031过滤设备GS-GL-032移动罩滤池GS-M-033反渗透纯水装置50L/hGS-M-034超滤设备100L/hGS-M-035电渗析100L/hGS-QF-036气浮设备（圆形组合式）GS-QF-037平流式气浮设备GS-QF-038电絮凝气浮实验GS-RH-039离子交换设备GS-SD-040吸附柱（单柱）GS-SD-041活性炭吸附实验GS-SD-042活性炭吸附设备（双柱）GS-SD-043接触氧化池GS-SD-044流化床型接触氧化池GS-XD-045UV+03消毒装置GS-XD-046折点加氯消毒实验装置   排水处理设备实验模型   排水处理设备实验模型均能作为实验设备及演示使用，主体采用有机玻璃制作。并采用喷塑钢管作为支架，大大提高了防酸碱防腐蚀性能，能长时间保持光洁美观。 型号名　称型号名　称PS-001厌氧反应加膜生物反应器PS-002小区污水处理及中水回用设备模型PS-003PS-004矩形表曝沉淀池（分格式）n多功能污水处理模拟实验（20L/H）PS-005气动淹没式生物转盘PS-006城市污水处理模拟装置2-8L/h自动控制PS-007连续进料生物反应器实验系统PS-008普通活性污泥法处理城市生活污水装置PS-009污水处理厂立体布置模型PS-III-009污水处理工程实验装置PS-010污水厂平面布置模型手动灯光控制PS-011污水厂平面布置模型自动灯光控制PS-SW-012SBR法膜生物反应器PS-SW-013三沟式氧化沟处理生活污水模拟装置PS-SW-014膜生物反应器处理生活污水模拟装置PS-SW-015UNITANK处理生活污水模拟装置PS-SW-016SBR法处理生活污水模拟装置PS-SW-017UASB（2型）厌氧发酵柱PS-SW-018SBR（2型）法间歇式设备PS-SW-019生物转盘处理生活污水模拟装置PS-SW-020UNITANK型池PS-SW-021膜反应对比实验PS-SW-022射流充氧测定实验装置（三种）PS-SW-052射流充氧设备PS-SW-023圆形曝气池PS-SW-024塔式生物滤池PS-SW-025圆形生物滤池PS-SW-026矩形虹吸式生物滤池PS-SW-082曝气生物滤池PS-SW-027曝气沉淀池nPS-SW-028接触氧化（方塔）PS-SW-029接触氧化（圆塔）PS-SW-030氧化沟（电动转刷充氧）PS-SW-031双沟式氧化沟（自动控制）PS-SW-032三沟式氧化沟（自动控制）PS-SW-033三沟式氧化沟（科研型10吨/天）PS-SW-034SBR法间歇式设备（31升）PS-SW-035UASB厌氧发酵柱（Ф200mm）PS-SW-036UASB厌氧发酵柱（Ф150mm）PS-SW-037UASB厌氧发酵柱（Ф100mm）PS-SW-038UASB厌氧发酵柱（Ф80mm）PS-SW-039工业污水生化实验装置PS-SW-040厌氧折流板反应池（2-5L/h自动控制）PS-SW-041SBR法间歇式设备（2-6L/h自动控制）PS-SW-042UASB厌氧发酵柱（2-5L/h自动控制）PS-SW-043保温箱PS-SW-044SBR法间歇式生化处理装置PS-SW-045膜生物反应器PS-SW-046膜生物反应器（自动控制2吨/天）PS-SW-047好氧稳定塘实验PS-SW-048完全混合式曝气装置PS-SW-49推流式曝气池PS-SW-051电动生物转盘PS-SW-053多轴式生物转盘PS-SW-057气动淹没式生物转盘PS-SW-054竖流式氧化沟PS-SW-055中心导流接触氧化池PS-SW-056充氧设备PS-WL-058集水井PS-WL-059曝气沉砂池nPS-WL-060幅流式初沉池PS-WL-061幅流式沉淀PS-WN-062矩形气浮污泥浓缩池PS-WN-063圆形气浮污泥浓缩池PS-WN-064污泥沉降（4组）PS-WN-065活性污泥设备PS-WN-066污泥比阻测定实验装置PS-WN-067沉淀塔PS-WN-068角锥浓缩池PS-WN-069浓缩池（中心传动耙子式）PS-WN-070气浮法污泥浓缩池PS-WN-071厌氧消化池PS-WN-072污泥浓缩池PS-073A2/O除磷脱氮工艺PS-074UCT除磷脱氮工艺PS-075五阶段Phoredox除磷脱氮工艺PS-DJ-076污水电解设备PS-077A/O法生化曝气池PS-SW-078Carrousel微型氧化沟（Carrousel2000氧化沟模型）PS-SW-079氨氮吹脱实验装置PS-SW-080小型Carrousel氧化沟PS-SW-081气水反冲模型  工业废水处理设备实验模型   工业废水处理设备实验模型均能作为实验设备及演示使用，主体采用有机玻璃制作，使学生能清楚的了解其内部运行状况，并采用喷塑钢管作为支架，大大提高了防酸碱防腐蚀性能，能长时间保持光洁美观。n 型号名　称型号名　称FS-01工业废水处理流程模型FS-02涡流式反应池FS-03四级滚筒式反应池FS-DJ-04电解设备FS-GY-05斜板隔油池FS-SW-06油田废水生物处理装置FS-YH-07臭氧脱色实验FS-ZH-08酸性废水中和柱（4组实验）FS-ZH-09酸性废水中和塔FS-DJ-10电解法处理含铬电镀废水装置     大气处理设备实验模型   除尘装置含自动发尘装置并能控制进尘量，气体净化装置含废气进气调节阀，可控制进气浓度。所有气体处理实验装置均可调节风量。所有装置采用喷塑钢管作为支架，大大提高防酸碱防腐蚀性能，能长时间保持光洁美观。并可选配综合在线测量仪，可在线测量进出风口的风量、风速、风压、温度、粉尘浓度及废气浓度等，价格视监测项目而定。型号名　称型号名　称DQ-CC-001旋风除尘器DQ-CC-002湿式文丘里除尘器DQ-CC-003冲激式除尘器DQ-CC-004水浴除尘器DQ-CC-005水膜除尘器DQ-CC-006管式静电除尘器nDQ-CC-007颗粒式除尘器DQ-CC-008布袋式除尘器DQ-CC-009过滤式除尘器DQ-CC-010板式静电除尘器DQ-JH-011XQJ型旋流板气体净化器DQ-JH-012ST-A型气体净化器DQ-JH-013填料单氧式气体净化器DQ-JH-014XT型高效填料净化器DQ-JH-015角钢单塔气体净化器DQ-JH-016筛网单塔气体净化器DQ-JH-017滴滤床实验（二组）DQ-JH-018喷淋式气体吸收塔DQ-JH-019催化法废气处理装置DQ-JH-021氮氧化物气体净化装置DQ-023多功能除尘器性能测定实验装置DQ-025移动床吸附装置   固体废弃物处理设备实验模型    固体废弃物处理设备实验模型均能作为实验设备及演示使用，由于温度较高的原因，部分设备主体采用PVC塑料制作，大多数仍采用有机玻璃。采用喷塑钢管作为支架，大大提高了防酸碱防腐蚀性能，能长时间保持光洁美观。 型号名　称型号名　称nLJ-1固体垃圾渗滤液反应实验（自动控制）LJ-FJ-2垃圾发酵实验箱（6组）LJ-FJ-3粘土覆盖型填埋柱LJ-FJ-4水封盖型填埋柱LJ-SW-5固体垃圾渗漏液反应器LJ-SW-6渗漏液厌氧反应实验LJ-SW-7光反应渗漏液实验LJ-SW-8光催化渗漏液间歇式实验LJ-SW-9厌氧反应加膜生物反应器LJ-SW-10电解法渗漏液膜反应实验  热工实验室传热学实验装置 序号设备名称一空气强制对流换热实验台二大容器内水自然对流及沸腾换热实验台三伸展体传热实验台四换热器实验台五稳态平板导热系数测定仪 关于平流式沉淀池的设计计算，尽量多点公式还有就是平流沉淀池的悬浮物含量和生化需氧量化学需氧量(BODCOD)的范围nnnnnnnnnnnnnnnnnn斗式取水nnnnnnnnnnnnnnnnnnnn机械搅拌澄清池n平流刮泥澄清池nnnnnnnn浓缩刮泥适宜中池nnnnnnnn
