磷化废水处理方案对策 26页

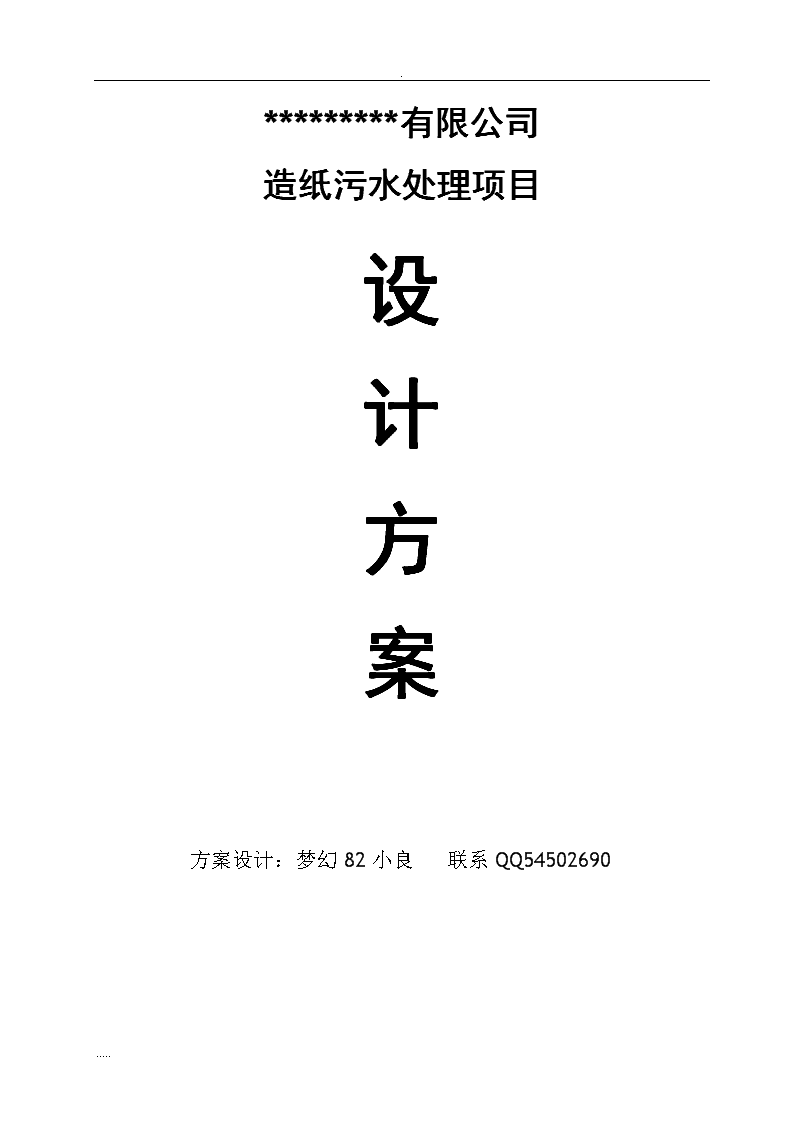

.*********有限公司造纸污水处理项目设计方案方案设计：梦幻82小良联系QQ54502690.....n.目录方案编制单位企业简介11概述22编制依据及原则22.1编制依据及基础资料32.2编制范围及编制原则32.3设计目标42.4项目建设的必要性43总体设计53.1工程规模53.2水质、水量状况分析54工艺流程的选择说明54.1废水工艺流程的拟定74.2污染物去除分析75主要技术简介95.1JFWF气浮机技术95.2接触氧化技术126工艺设计及设备选型157投资概算178工期及服务工作228.1工程工期228.2调试及服务工作228.3质量和服务承诺23.....n.方案编制单位企业简介诸城市吉丰机械有限公司是山东省环保机械的专业制造企业，公司地处中国最大的恐龙化石之乡-----诸城市，东临奥帆之都青岛市，南毗新兴港口日照市，陆海通道纵贯南北、济青高速横穿东西，地理位置优越，交通便捷，是全国百强市之一，环保设备生产基地。公司通过华夏国际信用认证公司认证，并常年与国内著名的专业院所紧密合作，拥有专业的科技研发，非标设计、生产、制造、推广等一系列的技术人才，本着学无止境，锐意创新的精神，整合全球技术，打造一流产品，产品质量可靠稳定，在同行中取得辉煌业绩。公司自成立以来，作为资深的环保设备生产企业。为国内工矿企业、农业、石油、造纸、制革、酿造、印染、食品、冶金、电力等领域提供了众多污水处理设备：如涡凹气浮机类、浅层气浮机类、带式污泥压滤机类、板框污泥压滤机类格栅除污机类、微孔过滤类、搅拌混合类、曝气类及水处理材料类等十五类近百种规格产品，深受用户信赖和赞誉，成为国内环保产业的知名企业。公司以“保护环境，造福人类”为宗旨，坚持诚实守信，先做人后做事的原则，奉行“思而后行，持续创新，重创一流的品质：行而后恒，尽心竭力，以达到顾客满意”为基础的质量方针，努力打造“吉丰”精品，“吉丰人”愿与中外朋友真诚合作，更欢迎业内同仁莅临指导，共谋环境保护的崇高绿色事业！.....n.1概述*************是一家主要生产机械配件的机械企业。其生产专业从事开发与生产，专业从事大型石油装备的开发与生产，专业从事离合器总成的开发与生产，生产业主在生产车间排放出高浓度酸洗磷化废水及管路、设备、地坪冲洗废水，该废水有机物浓度高，若不及时处理，将对周围环境造成一定的污染。该公司一贯重视环境保护工作，为达到环保要求，该公司领导果断决定建一废水处理站，以满足目前污水处理治理达标要求。为了有效控制该废水对水体的污染，为此也就需要与此相配套的废水处理设施来满足“三同时”要求，从而可以有效地保护人类赖以生存的环境。为此，我公司特受委托参于该工程设计工作，供贵公司领导决策。据厂方提供资料，日排放废水量为20m3，因此河南东方龙机械制造有限公司需上一套磷化酸洗废水处理设施，原始处理工艺是：酸洗磷化废水→废水调节池→气浮净水系统→回用。随着国家和地方对环保要求的提高，酸洗磷化废水处理的处理效果需达到国家排放标准的要求。废水中的主要污染物来自喷涂流水线生产车间排放出高浓度酸洗磷化废水及管路、设备、地坪冲洗废水和原材料化学药品的流失，这些废水具有浓度变化大，有机物含量高等特点，直接排入水体，将造成水环境严重污染，严重时将引起水体缺氧，从而影响水环境生态平衡。为严格执行国家有关的环保法规，消除水污染，保护水环境，河南东方龙机械制造有限公司领导特邀请有资质的专业治理单位对其生产废水处理系统进行设计，以期达标排放。受河南东方龙机械制造有限公司的委托，我公司本着认真负责的态度，根据现场勘察和技术交流，在综合我公司多个同类工程处理工艺技术基础上，特制定如下设计方案，以使该厂排放的废水经处理后各项指标均达到相应的去除率，出水水质达到当地环保部门要求的排放标准，处理后出水执行标准为《污水综合排放标准》(GB8978—1996)。2编制依据及原则2.1编制依据及基础资料.....n.（一）业主酸洗磷化废水处理工程的设计委托；（二）业主提供的酸洗磷化废水质、水量等有关资料；（三）国家计委、国务院环境保护委员会关于颁发《建设项目环境保护设计规定》的通知。（四）GBJ14-86《室外给水设计规范》；（五）GB16899-1996《国家综合污水排放标准》2.2编制范围及编制原则2.2.1编制范围根据********要求，本工程设计编制范围为******有限公司20m3/d磷化酸洗废水处理工程。设计时应充分考虑以最少的工程投资，以最低的运行费用，使废水达标排放，本设计方案只对深度处理部分进行详细的设计与说明，废水经物化处理回用部分只做简要提示。具体范围如下：（1）废水治理生化处理部分的工艺设计与说明；（2）废水治理生化处理部分的土建设施设计与说明；（3）废水治理部分的电气设计及安装；（4）废水治理部分的施工组织及调试方案；（5）废水治理系统部分工作人员的培训及废水治理系统的操作规程及操作手册的制定。2.2.2编制原则①贯彻执行国家关于环境保护、清洁生产的政策，符合国家的有关法规、规范及标准。②根据设计进水水质和出水水质要求，所选废水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、便于管理及维护、高效节能、经济合理，确保废水处理效果，减少工程投资及日常运行费用。③在废水工程用地范围内，总平面布置力求经济、合理，并充分利用土地。在便于施工、便于安装和便于维护的前提下，使近期工程各处理构筑物尽量集中，节约用地，扩大绿化面积，使废水站环境和周围环境协调一致。.....n.④妥善处理和处置废水处理过程中产生的废渣和污泥，避免造成二次污染。⑤为确保工程的可靠性及有效性。尽量提高自动化水平，降低运行费用，减少日常维护检修工作量，改善工人操作条件，本工程中某些关键设备采用一用一备。⑥废水站建筑风格力求统一，简洁明快、美观大方，并与厂区周围景观相协调。争取把纸业有限公司废水处理工程设计成为环保工程中的样板工程。2.3设计目标（1）在尽可能合理利用现有废水处理设施的前提下，进行合理而有效的设计布局，提高废水处理效率，实现经济效益与环境效益的平衡；（2）废水经治理后，大部分重新回用排放，实现水资源的循环利用；剩余部分经深度处理后直接外排到市政管网，排放水执行中华人民共和国GB16899-1996《国家综合污水排放标准》。（3）选用实用可行的治理工艺，自动化程度高，确保出水稳定达标排放；（4）净化厂区环境，提高企业社会形象。2.4项目建设的必要性2.4.1节约能源、降低消耗水资源缺乏是企业可持续利用和经济可持续发展的重大障碍，本项目建成后，处理后的出水稍加进一步处理即可以作为生活杂用水回用绿化、冲厕、洗地等，为厂家节约了一定的生产成本，缓解由于自来水价格持续不断上涨给厂方带来的经济压力，对缓解水的供需矛盾将起到积极作用。2.4.2减少污染物排放量、增加经济效益本项目投产后，将会相应减少废水排放量，关键是减少CODcr、BOD5、氨氮等污染指标排放量，不仅保护了我们的生存环境，而且部分中水回用作生活杂用水，可节约相关的自来水费、废水处理药剂费、排污费，百利而无一害，具有相当可观的经济效益。2.4.3执行国家清洁生产政策.....n.坚决纠正以牺牲环境为代价的发展经济行为，坚持经济建设和环境保护设施同步规划、同步建设、同步发展。项目的实施，不仅会带来相应的经济效益，而且水资源重复再生利用也是我国一贯主张和提倡的基本国策，符合《中华人民共和国环境保护法》、《中华人民共和国清洁生产促进法》的精神，是值大书特书的利国利民的善举。3总体设计3.1工程规模根据*********的要求，企业总废水量为20m³/d，进行二级生化处理的废水水量为20m3/d。3.2水质、水量状况分析3.2.1设计水量根据河南东方龙机械制造有限公司的要求，污水总量为20m³/d，本工程按每天24小时处理设计故废水处理能力为1m³/h。生化处理系统，进行二级生化处理的废水水量为20m3/d。，故废水处理设施的处理能力为1m3/h。4工艺流程的选择说明磷化处理是对金属材料及其制件表面进行的一种化学再加工工艺。经磷化处理的金属材料及其制品表面形成浸入性磷酸盐膜层，该膜层与金属基体有良好的结合能力、耐磨性和对涂料的附着能力，因此，机械、钢铁等行业都采用磷化处理技术来制作机械零件的防护层。磷化处理工艺一般包括碱洗除油、热水漂洗、冷水漂洗、酸洗除锈、二次冷水漂洗及磷化等几个步骤。在其过程中，主要产生碱洗乳化废水、漂洗废水、酸洗废液及磷化废液等多种废水。磷化废水中除含有大量的磷酸盐、锌离子、酸碱物质及有机物外，根据生产工艺.....n.不同，有时还含有一定量的镍离子、铜离子或铅离子等重金属和表面活性剂等污染物，成分复杂，处理难度较大。目前,对此类废水的处理主要以物化法为主，即根据不同处理对象和处理目的采用分布沉淀、气浮、过滤、活性炭吸附和膜分离技术等组合工艺。在工艺选择时，既要考虑减少工艺环节，降低工程投资和运行操作难度，又要考虑不同污染因子间的相互干扰，降低处理效果。酸洗磷化废水中的主要污染因子是磷酸盐和锌离子，其中磷酸盐也是该类废水处理的难点，在实际工程中，往往局限于污水处理工程投资和运行成本控制，很难确保出水达到《污水综合排放标准》（GB8978-1996）的一级标准（≤0.5mg/L）的要求。因此，根据磷化生产废水的水质特点和已有的工程经验，我们在选择和确定本污水处理工艺时，主要从以下几个方面加以考虑：[1]高浓度含切屑液废水虽然总量很小，但处理难度却很大。调试时根据实际情况，一种方式对该废水与磷化废水进行混合，减低其COD浓度，再进行破乳分离油类污染后再与其它生产废水混合处理。另一种方式是在产生切屑液时，停止磷化废水处理，气浮前段专门处理切屑液废水，然后汇入中间水池，再和磷化废水一点点混合反应，进入后续处理设施。[2]PO43+、Zn2+的去除效率与使用的化学药剂及pH密切相关，因此必须在选择和确定合适的药剂种类的同时，严格控制反应的pH值和药剂投加量，由于废水处理是动态连续的，并且废水水质也是随即在一定范围内波动，pH的控制和药剂投加量控制是-5-人工无法实现的，所以，必须采用在线实时控制方式，确保废水处理的效果稳定。[3]控制的pH值不同，PO43+、Zn2+等污染因子的去除效果也不同，并且，各污染因子的最佳控制pH值不同，使用不同化学药剂时的最佳pH值也不同。因此，必须充分了解使用不同化学药剂时各类污染因子获得最佳去除效果的最佳pH值范围，然后，选择某种化学药剂和pH控制范围，使各类污染物均能达到较好的去除效率，在满足废水处理达标排放要求的前提下尽量减少废水理工艺环节，节约投资、处理成本和运行管理难度，而不是单纯追求每个污染因子的最佳处理效果下的最佳工艺控制条件。[4]磷化混合废水中还含有表面活性剂和其它重金属离子，在工艺选择和操作条件控制时，应综合考虑这些污染物的去除和干扰。根据上述分析，只有把握好以上几个废水的处理工艺特点，才能做到为业主提供一套真正能够满足排放要求和投资省、运行费用低的设计方案。我们在以上的认识基础上，经研究对表面处理废水采用混凝沉淀＋气浮＋生化＋过滤的处理工艺。4.1废水工艺流程的拟定综上述分析并结合我司根据多年从事同类型酸洗磷化废水的治理经验，本着达标排放的宗旨，从节约建设成本及运行费用的角度出发，确定了本工程的处理路线：“混凝沉淀＋气浮＋生化＋过滤.....n.”的综合治理技术，确保废水能够达到排放标准。废水处理工艺流程图污水集水池沉淀调节池出水循环回用高效容器气浮机污泥池出水20m3/d水解酸化厌氧池清水回用污泥回流鼓风机接触氧化池沉淀池达标排放清水回用排放池砂滤池4.2污染物去除分析1、悬浮物的去除污水中SS的去除主要靠气浮、沉淀、过滤作用。污水中的大直径的无机及有机颗粒过滤和沉淀作用就可以去除，小直径的有机颗粒如细纤维等靠微生物的降解作用去除，而小直径的无机颗粒（包括大小在胶体和亚胶体范围内的无机颗粒）则要靠气浮和活性污泥絮体的吸附、网络作用，与活性污泥絮体同时沉淀被去除。根据本工程项目的特点，废水中的悬浮物(SS)含量高，在本处理方案中，采用物化法去除大量的悬浮物(SS)，然后再进行生化处理，最后二沉池、过滤器可以将细小悬浮物进一步的去除，完全能够使出水SS指标达到排放标准。.....n.2、BOD5的去除污水中BOD5的去除是靠微生物的吸附作用和代谢作用，然后对污泥与水进行分离完成的。厌氧水解酸化主要为改善和提高废水的可生化性和溶解性，并降解部分BOD5。活性污泥中的微生物在有氧的条件下，将污水中的一部分有机物用于合成新的细胞，将另一部分有机物进行分解代谢以便获得细胞合成所需的能量，其最终产物是CO2和H2O等稳定物质。在合成代谢与分解代谢过程中，溶解性有机物（如低分子有机酸等）直接进入细胞内部被利用，而非溶解性有机物则首先被吸附在微生物表面，然后被细胞外酶水解后进入细胞内部被利用。由此可见，微生物的厌氧、好氧代谢作用对污水中的溶解性有机物和非溶解性有机物都起作用，并且代谢产物是无害的稳定物质，因此，可以使处理后污水中的残余BOD5浓度很低。根据本工程水质特点，本方案生化系统采用我司特有的“水解厌氧＋接触氧化”工艺，来降解废水中的BOD5，确保出水BOD5达到排放标准。3、CODCr的去除废水中CODCr的去除原理与BOD5基本相同。废水中CODCr的去除率，取决于进水的可生化性，它与废水的组成有关。对于本工程造纸工业废水，其BOD5/CODCr约0.45，废水可生化性较好，所以本方案决定选用水解酸化工艺，先将污水中难降解的有机物去除或将其转化为易降解的物质，再进行好氧处理，确保出水CODCr达到排放标准。5主要技术简介5.1JFWF气浮机技术5.1.1JFWF型气浮机简介JFWC气浮是诸城市吉丰有限公司与国外合作，经过十余年研制开发成功的专利技术产品，该产品先后被评为国家新产品、环保推荐产品，产品在造纸行业被广泛应用，使得该产品成为造纸废水处理的首选设备，但我公司并不满足现状，对JFWF型进行多次更大改进，技术性能提高，现已开.....n.发第九代产品，由于只需添加少量化学品即可达到水回收浆回用的效果。5.1.2JFWF型气浮机工作原理JFWC型气浮装置是一种新型的气浮装置，它采用了独特的具有世界先进水平专利技术---均衡消能装置取代了传统的释放器，大幅度地减小了微气泡的直径。微气泡直径平均仅约5μm，与目前国内外平均约50μm的水平比较至少减小了10倍。由于当溶气量一定时，微气泡的总面积与其直径的平方成反比，因而微气泡的总面积至少增大了100倍，而微气泡的密集度则增大了近几百倍。理论研究及试验均表明，微气泡直径约小，气泡吸附悬浮物的趋势越强，吸附力越大，这可以用界面能理论来解释，微气泡总面积呈几何数增加等效于废水中固、水、气三相总届面呈几何级数增加，于是它们力图通过吸附降低表面能的趋势大幅增强。在气浮理论中，悬浮物自水体的分离，除了气泡吸附、气泡顶托、絮体吸附机理之外，还存在所谓的“气泡裹携”作用，它指的是：部分未与气泡或絮体吸附的细小悬浮物，在密集气泡上升过程中，因无论细小悬浮物怎样细小，其粒径仍远大于水分子，它们将可能被挟带在气泡群的气泡间隙中被裹携至水面而分离。显然，气泡群越密集，这个作用将越强烈，所能挟带的悬浮物也将越细小。浮渣瞬时排出，水体扰动小出水悬浮物低，出渣含固率高，悬浮物去除率可达93-99.5%。独特的溶气管设计，体积小，溶气效率高，结构紧凑。设备占地面积小，效率高。结构特点及工作原理：待处理的原水经提升泵至中心进水管，同时溶气水及药液一起被打入中心进水管与之混合，再经过布水管均匀布水到气浮池内，布水管和出水流速相同，方向相反，使进水的扰动降至最低，絮体的悬浮和沉降在静态下进行。5.1.3JFWF型气浮机的特点l表面有足够的浮渣储备空间，特别适用高浓度污水的处理。l处理能力大，表面负荷10m3/m2/h。l占地面积小，设置于建筑物上。.....n.l设有自动水位调节装置，流量适应范围大，刮起的浮渣含固率高。l轴承等关键零部件经寿命计算，并经工业实践考核，故障率极低，维修费用低。l运动部件设有多重保护，可在露天长期可靠运行。l设有润滑装置，维护工作量小，管理简便。l设有水位调节装置，流量适应范围大，刮起的浮渣含固率高。5.1.4水解酸化厌氧厌氧生物处理是在无分子氧的条件下利用厌气微生物的降解作用使污水中有机物质达到净化的处理方法。在无氧的条件下，污水中的厌氧细菌把碳水化合物、蛋白质、脂肪、染料等有机物分解生成有机酸，然后在甲烷菌的作用下，进一步发酵形成甲烷、二氧化碳和氢等，从而使污水得到净化。如化粪池、污泥厌氧消化、厌氧塘等。厌氧生物处理污水BOD负荷较高，如厌氧消化的BOD负荷一般为3.5kg/(m3·d)，去除率可达80%以上，其处理费用低于好氧处理，是生活污水污泥、高浓度有机物工业废水和粪便等良好的处理方法之一。由于不需要供氧，能耗少，且产泥率低，因而厌氧处理经济优越性明显突出。厌氧处理工艺在工业污水的运用已有30多年的历史。厌氧过程可分为水解阶段、酸化阶段和甲烷化阶段，水解酸化能将难降解有机物分解成易降解有机物、将大分子有机物降解成小分子有机物，而微生物对有机物的摄取只有溶解性的小分子物质才可直接进入细胞内，而不溶性大分子物质首先要通过胞外酶的分解才得以进入微生物体内代谢。因此，水解酸化的产物为微生物摄取有机物提供了有利条件，水解酸化可大大提高废水的可生化性，改善后续生化处理的条件。经研究发现，将厌氧过程控制在水解和酸化阶段，可以在短时间内和相对高的负荷下获得较高的悬浮物去除率，并大大改善和提高废水的可生化性和溶解性。且水解酸化不需要密闭的池体，也不需要复杂的三相分离器，出水一般没有厌氧发酵的不良气味，也不会影响污水处理站的环境。在厌氧反应中的水解阶段、酸化阶段、产甲烷阶段三个阶段中，我们将厌氧反应控制在前两个阶段。.....n.有关专家学者理论实验研究分析得出以下结论：⑴.水解阶段。可降解的大分子有机物在细胞外酶的作用下，分解成小分子。同时受多种因素的影响，是厌氧降解的限速阶段。⑵.酸化阶段。在这一阶段，上述第一阶段形成的小分子化合物在发酵细菌即酸化菌的细胞内转化为更简单的化合物并分泌到细菌体外，主要包括挥发有机酸（VFA）、乳醇、醇类等，接着进一步转化为乙酸、氢气、碳酸等。酸化过程是由大量发酵细菌和产乙酸菌完成的，他们绝大多数是严格厌氧菌，可分解糖、氨基酸和有机酸。5.1.4生物碳过滤器本工艺采用近年来发展起来的去除水中有机有毒污染物的一种新型水处理工艺-生物活性炭过滤法。其机理是：在被处理的水通过活性炭之前，输入充足的溶解氧，使微生物在炭粒上具有良好的生长条件，在水通过活性炭时，充分利用其吸附性能，并利用炭粒中大量生长的好氧微生物，对有机污染物进行降解，在处理污水过程中同时对活性炭进行再生。本工艺采用生物活性炭过滤器的特点在于：（1）可延长活性炭的使用周期，提高活性炭的吸附容量，有较高的通水倍数；（2）是有机有毒废水深度处理的经济而有效的手段之一；（3）生物活性炭有微生物和活性炭的叠加协调作用。该生物炭滤器，设计采用2-4mm的粒状活性炭，炭层深0.8m，过滤速度4.5m/h，炭层上部水位1.0m，气水比5:1。整个生物炭滤器不考虑活性炭的补充。反冲洗采用大阻力配水系统，布气系统采用穿孔管，设在承托层下面，反洗强度5L/S.M2。反洗排水重力流至调节池。5.2接触氧化技术5.2.1接触氧化技术.....n.生物接触氧化工艺是在生物滤池的基础上，从接触曝气法改良演化而来的，是生物膜法处理工艺中应用较为广泛的一种。在曝气池的流态及反应动力学方面，生物接触氧化工艺与活性污泥处理工艺相似，因而它兼有活性污泥处理工艺的特点；它与活性污泥处理工艺的区别在于曝气池中是否有供微生物附着生长的填料。在生物接触氧化工艺中，微生物主要以生物膜状态附着在填料上，同时又有部分絮体或破碎生物膜悬浮于污水之中。其机理：最初稀疏的细菌附着于填料表面，随着细菌的繁殖逐渐形成很薄的生物膜，在溶解氧和食物（有机物）都充足的条件下，微生物的繁殖十分迅速，生物膜逐渐加厚。生物膜的厚度通常为1.5～2.0mm，其中表面至1.5mm深处为好氧菌，1.5mm深处到内表面与填料壁相连接的部分为弱厌氧菌。首先，废水中的溶解氧和有机物扩散到生物膜为好氧菌利用，但是，当生物膜生长到一定厚度时，溶解氧无法向生物膜内扩散，好氧菌死亡、分解，而内层的厌氧菌得以繁殖发展。经过一段时间后，厌氧菌在数量上亦开始下降，加上代谢气体的溢出，使内层生物膜出现许多空隙，附着力减弱，最终大块脱落，同时，在脱落的填料表面上，新的生物膜又重新生长发展。大量实验证明，组合填料比表面积大，挂膜速度快，对空气有切割作用，能提高曝气器的氧转移效率，对于接触氧化工艺来讲，是最为理想的填料。本工程选用组合填料。水流向I段II段段接触氧化工艺中微生物所需的氧通常通过机械曝气供给。生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生膜的生长，形成生物膜的新陈代谢。接触氧化技术的主要特点：l由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此生物接触氧化池具有较高的容积负荷；.....n.l由于相当一部分微生物固着在填料表面，生物接触氧化法不需要设污泥回流系统，也不存在污泥膨胀问题，运行管理简便；l由于生物接触氧化池内生物固体量多，水流属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力；l由于生物接触氧化池内生物固体量多，当有机容积负荷较高时，其F/M比可以保持在一定水平，因此污泥产量可相当于或低于活性污泥法。当接触氧化池体积较大时，很难实现完全混合的水力流态，因此需要在池型结构上进行考虑，为此我们提出一级两段接触氧化池的概念（如图所示）。通过对池型布局的改变，完全可以克服诸如短流、水和填料接触不佳等缺点，从而达到了相应的处理效果。总结起来，这种布置有以下几个方面的优势：l避免单级单段式的短流现象，保证了水和填料的充分混合；l每段渐次有一个COD浓度梯度，最大程度地保证了有机物向微生物细胞的传递，从动力学角度保证了去除效果；l每段的生物相均不相同，从而最大程度保证各自不同的生存环境在一个最佳的位置上。5.2.2污泥投配技术污泥投配技术的核心是充分利用污泥的特性（污泥新陈代谢作用和污泥表面菌胶团的作用），以提高污泥的COD吸附能力，改变运行环境以抵抗丝状污泥膨胀。污泥投配池的主要作用有以下几点：l通过回流活性污泥，可以提高整个系统对冲击负荷的抵抗能力；l回流活性污泥中污泥浓度约为8-10g/L，可以在投配池中在短时间内完成污水、污泥的完全混合并且完成对COD、BOD的生物吸附，从而提高曝气系统的去除效果；l通过污泥回流可有效地抑制曝气池中丝状污泥的膨胀；l通过在污泥投配池中加入消泡剂，因为充分混合的作用，可使曝气池表面气泡大幅度地降低；l最直观地认为，通过污泥回流可充分提高曝气池的污泥浓度。.....n.污泥投配技术的特点有两个：l曝气池内液体基本上可以得到彻底混合，各点水质几乎完全相同。因此，由于废水和回流污泥进入曝气池后立即同池内原有的大量浓度低、水质均匀的混合液混合，得到了很好的稀释，所以进水负荷的变化对污泥的影响可降到极少，即完全混合法可以最大限度地承受水质的变化。l由于池内各点水质比较均匀，微生物群落的性质和数量基本上也到处相同，因此池子各部分的工作情况几乎完全一致，可以将整个池子的工作控制在良好的同一条件下进行。将污泥投配技术和好氧处理技术（尤其完全混合的好氧处理技术，如生物接触氧化技术）结合起来，可以有以下几个方面的优势：l完全混合法是几种生物处理工艺中负荷相对较高的，因此可以省去很多的占地面积并节省工程投资；l污泥投配技术的应用，可以很大程度上解决丝状膨胀的问题；l这两种技术所需要的设备均为常规设备且较为成熟，不易损坏，所需的维护较低；l联合工艺所需的仪器仪表较少，自控要求低，因此运行管理极为方便。由于完全混合活性污泥处理工艺的容积负荷较高，处理效率高，且采用微孔曝气器进行曝气，具有氧转移率和利用率均较高、曝气均匀的特点，所以完全混合曝气工艺相对于其它生物处理工艺，其运行费用较低。6工艺设计及设备选型1集水池车间废水流至集水池，使水质、水量均衡。结构：钢砼设计尺寸：2m×3m×4m数量：1座有效容积：60m³。2沉淀调节池.....n.作为本设计工艺处理主要单元之一，主要功能在调节池内沉淀重物质，并为后期气浮机处理污水达到效果调节PH值。⑴实际尺寸：2m×2m×4m1座⑵有效水深：H=3.5m⑶提升水泵1台3JFWF-气浮机集水池出水由提升泵送至气浮机，经过絮凝反应后进行固液分离。结构：Q235数量：1台处理量：20m3/d9清水排放池。实际尺寸：2m×2m×4m有效水深：H=3.5m有效容积：V=16m3设计数量：1座4水解酸化厌氧池作为本设计工艺处理主要单元之一，主要功能在厌氧、兼氧型细菌的作用下，将废水中的大分子有机物断链开环，分解为小分子有机物，去除废水中部分COD，提高废水的可生化性。⑴实际尺寸：2m×3m×4m1座(一体化)⑵有效水深：H=3.5m⑶单座有效容积：V=24m3⑷单座水力停留时间：HRT=8h5接触氧化池主要去除废水中的有机污染物。⑴实际尺寸：3m×4m×4m2座⑵有效水深：H=3.5m⑶总有效容积：V=48m3⑷总水力停留时间：HRT=20h.....n.⑹附属设备：A：好氧弹性填料：一批规格：Ф150材质：弹性填料产地：山东诸城作用：好氧微生物生存载体，提高废水与好氧微生物的接触面积及接触时间。B：曝气装置：一批材质：新型管道曝气产地：吉丰机械作用：用于接触氧化池曝气C：风机：2台产地：山东诸城作用：用于提供曝气气源6沉淀池用于废水的固液分离。⑴实际尺寸：1m×2m×4m1座有效容积：8m³7清水池⑴实际尺寸：2m×2m×4m1座有效容积：16m³8过滤系统⑴实际尺寸：1m×2m×3m1座1座10污泥池1座，用于贮存污泥浓缩。⑴实际尺寸：1m×2m×3m⑵有效深：H=3m⑶有效容积：V=6m³设计数量：1座11辅助用房.....n.根据现场设计位置尺寸7投资概算7.1土建部分（业主自行负责）单位：（万元）序号名称规格数量价格1集水池2m×3m×4m1座2清水池2m×2m×4m2座3沉淀调节池2m×2m×4m1座4污泥池1m×2m×3m1座5水解厌氧池2m×2m×4m1座6接触氧化池3m×4m×4m1座7风机房根据现场1座8设备基础14.5m×2.55m1座9土方10不可预见费11综合税金12备注：土建投资由业主按承建要求估算.....n......n.7.1设备部分序号名称规格功率数量单价（元）合价（元）备注1.污水提升泵Q=8H=10N=1.1KW2台上海2.风机HLR-65QS=2.4N=3KW2台吉丰3.过滤罐Φ8001台吉丰4.反冲洗泵Q=15H=40N=5.5KW1台上海5.提升泵Q=10H=16N=1.1KW1台上海6.回流泵Q=15H=15N=1.1KW1台上海7.电控系统1个吉丰8.弹性填料Φ1502组吉丰9.曝气系统Φ80、Φ502套吉丰10.液位控制器3套浙江11.检测仪PH1套上海12.营养投加系统N=1.5KW1套吉丰.....n.1.自动控制系统1套吉丰2.布水装置1套吉丰3.气浮机刮渣系统1套吉丰4.搅药罐/2个吉丰5.加药泵N=1.5KW2台上海6.搅拌电机N=1.5KW2台青岛7.流量计/2个浙江8.布水装置/1套吉丰9.曝气机N=1.1KW1台吉丰10.电控系统/吉丰11.设计费12.指导安装调试费13.运输费14.综合税金15.以上设备总价合计大写：捌万玖仟元整￥：89000.00元.....n.备注：管道、阀门、电线电缆、走道、支架不在供货范围之内。1、本概算不包含括施工阶段的施工水电费、施工监理费及市政供水接入费；2、本概算不含调试期间药剂、环保监测验收等费用，其费用由客户负责。3、栏杆、走道由甲方负责。.....n.8工期及服务工作8.1工程工期本工程建设总工期为60天，第60天起进入试运行期。(1).设计：5日(2).土建施工：40日（甲方自行完成）(3).设备制造：30日（与土建同时进行）(4).设备、管道、机电、控制安装：10日(5).含清水试车2日(6).调试及微生物驯化、繁殖20日(7).验收3日总建设工期：60日8.2调试及服务工作工程调试工作分两个阶段：第一阶段为设施单机运行调试（包括管道清扫工作、动力设备试车及清水流程打通工作等），同时对操作人员进行培训工作。在单机调试过程中制定出有关操作规程和规章制度；第二阶段为工艺技术调试阶段，包括投加药剂、处理设备最佳运行参数的选择和确定及各类仪表的正常运行调试工作。同时对工艺技术资料进行总结，提出对运行时出现的异常现象时的各种修正措施，为建设方提出一整套科学管理的技术资料。其内容包括如下:提供处理设施的所有竣工资料，为建设方维护保养提供健全的依据。编制<<调试报告>>，记录调试过程发生的一切技术要求、发生的问题及解决的方法，为以后发生问题的解决提供依据。编制废水处理站系统的<<操作规程>>、<<设备保养、维护手册>>，包括机泵的操作步骤、发生问题的应变对策和设备保养规范。在废水处理站调试中，帮助建立一套能够及时提供处理效果的分析手段，帮助建立分析实验室，同时建立分析实验所需的规章制度。.....n.工程建成后，对设施的管理是直接影响处理效果的重要因素，也是关系到处理设备能否发挥其正常的处理功能的关键。为了使建设单位能在运行中确保各处理设施正常运行，具体措施有：设备调试过程中，采用对管理人员进行专业培训来确保设备的正常运行，而且在今后的运行过程中定期进行技术反馈工作，建立有关技术档案。及时免费进行维修或更换有关配件<动力设备保修期为一年>。对正常运行中有关设备和管配件发生故障，24小时内到场更换解决。工艺运转中出现问题，免费提供技术服务。工艺上保证始终达标。定期回访，协助操作人员做好工程管理工作。8.3质量和服务承诺质量承诺吉丰人将责任与生命相伴，尽职尽责以产业报国，造福社会！吉丰人敬业拼搏，永不满足；诚实守信，利益共享！我们非常珍惜这难得的机会，本着为客户负责，也对我们自己负责的原则，我们郑重作出以下承诺：1）吉丰公司提供污水处理成套设备是消化吸收国内外多家技术之长，精细研究开发而成的，是国际上最新型、先进的设备，完全符合标书质量、规格和性能要求。2）产品出厂进行严格的检验和试运行，确保提供给用户运行稳定的产品，保证产品在正确安装、正常使用和保养的情况下，在使用寿命内完全能达到满意的性能要求。3）产品从验收之日起3个月的质量保证期内，对由于设计、工艺或材料缺陷而产生得故障负责。4）在质量保证期内，如果因质量原因引起不正常运行，我们在收到贵方通知后，免费负责维修，免费进行相关的技术服务。5）所有配套外购设备，严格选用经实践证明的、质量优良的可靠产品，保证设备正常运行。服务承诺：1）提供设备安装调试所需要的技术材料，依据合同可提供现场技术指导服务（包括货物就位、现场组装等的指导服务）。.....n.2）配合需方做好相关工作。与需方进行充分的技术交流，为设备安装提供服务和技术指导。3）供方与需方共同制定调试方案，如需责调试，对调试设备做必要的技术指导和技术支持。4）在安装、调试期间，供方技术人员详细讲解技术文件，解答需方在合同范围内提出的技术问题，负责对买方操作、维修人员的业务培训。5）在质量保质期内对提供产品进行保修。接到服务电话后，我方根据需方问题，帮助需方解决提出的有关问题。6）设备运行后回访用户，了解设备运行情况，确保设备正常运转。7）诸城市吉丰机械有限公司有专业的经验丰富的售后服务队，为用户提供安装和设备调试，以保证设备的正常工作。.....
