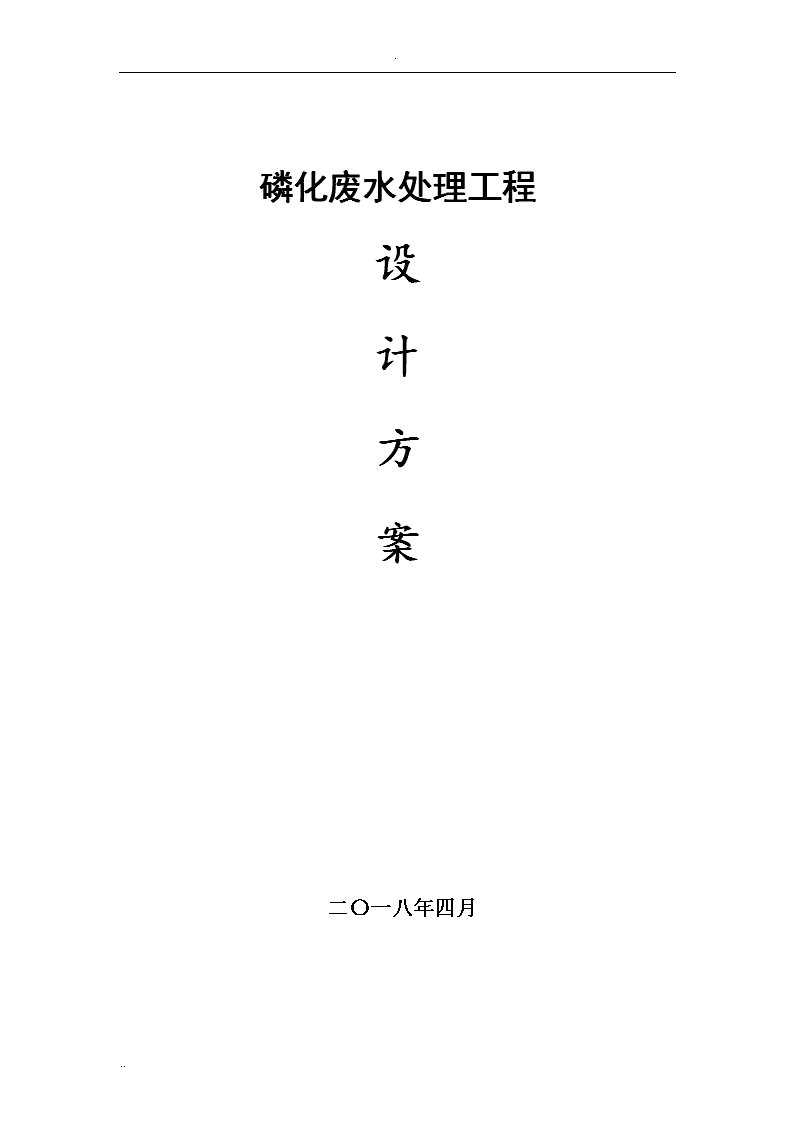

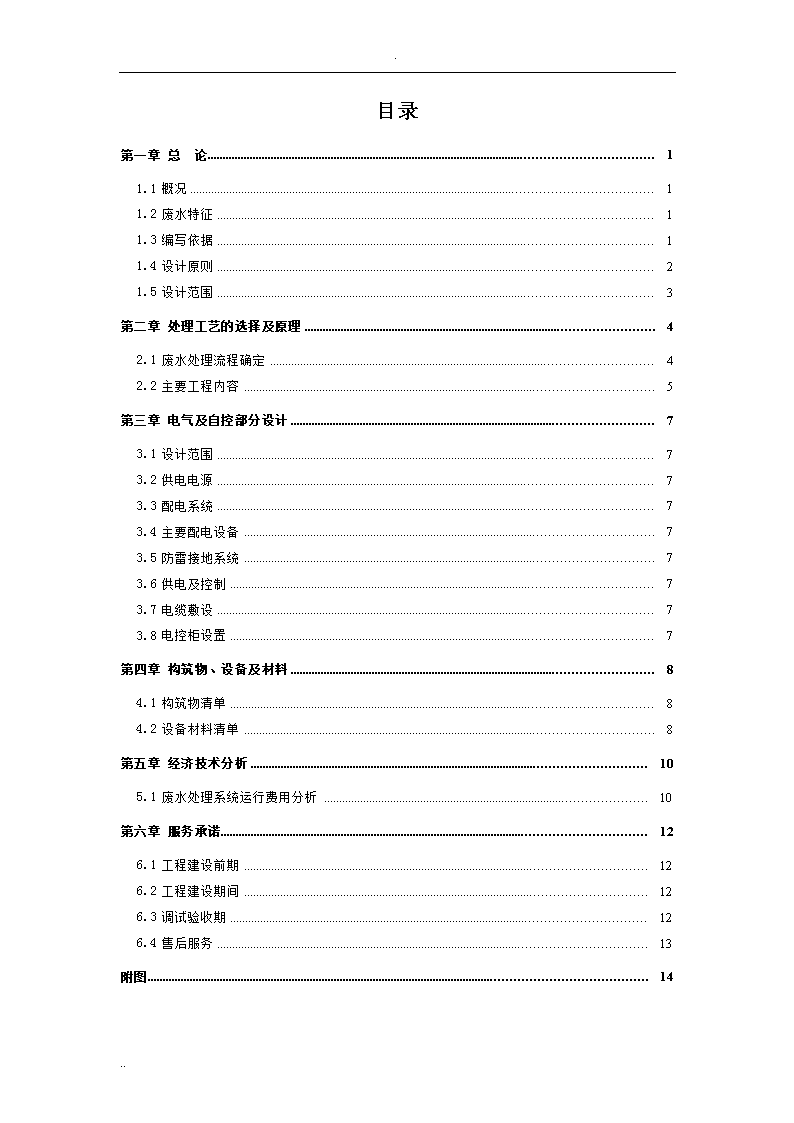

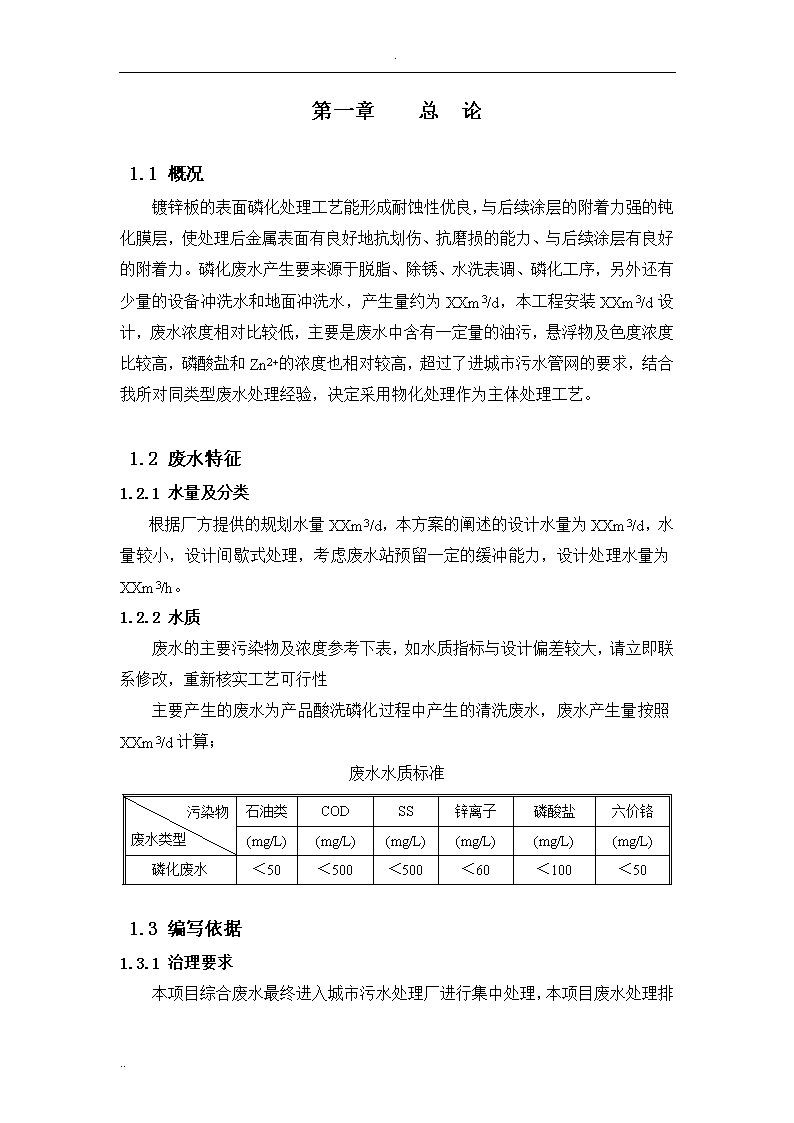

.磷化废水处理工程设计方案二〇一八年四月..n.目录第一章总论11.1概况11.2废水特征11.3编写依据11.4设计原则21.5设计范围3第二章处理工艺的选择及原理42.1废水处理流程确定42.2主要工程内容5第三章电气及自控部分设计73.1设计范围73.2供电电源73.3配电系统73.4主要配电设备73.5防雷接地系统73.6供电及控制73.7电缆敷设73.8电控柜设置7第四章构筑物、设备及材料84.1构筑物清单84.2设备材料清单8第五章经济技术分析105.1废水处理系统运行费用分析10第六章服务承诺126.1工程建设前期126.2工程建设期间126.3调试验收期126.4售后服务13附图14第一章..n.第一章总论1.1概况镀锌板的表面磷化处理工艺能形成耐蚀性优良，与后续涂层的附着力强的钝化膜层，使处理后金属表面有良好地抗划伤、抗磨损的能力、与后续涂层有良好的附着力。磷化废水产生要来源于脱脂、除锈、水洗表调、磷化工序，另外还有少量的设备冲洗水和地面冲洗水，产生量约为XXm3/d，本工程安装XXm3/d设计，废水浓度相对比较低，主要是废水中含有一定量的油污，悬浮物及色度浓度比较高，磷酸盐和Zn2+的浓度也相对较高，超过了进城市污水管网的要求，结合我所对同类型废水处理经验，决定采用物化处理作为主体处理工艺。1.2废水特征1.2.1水量及分类根据厂方提供的规划水量XXm3/d，本方案的阐述的设计水量为XXm3/d，水量较小，设计间歇式处理，考虑废水站预留一定的缓冲能力，设计处理水量为XXm3/h。1.2.2水质废水的主要污染物及浓度参考下表，如水质指标与设计偏差较大，请立即联系修改，重新核实工艺可行性主要产生的废水为产品酸洗磷化过程中产生的清洗废水，废水产生量按照XXm3/d计算；废水水质标准污染物废水类型石油类CODSS锌离子磷酸盐六价铬(mg/L)(mg/L)(mg/L)(mg/L)(mg/L)(mg/L)磷化废水＜50＜500＜500＜60＜100＜501.3编写依据1.3.1治理要求..n.本项目综合废水最终进入城市污水处理厂进行集中处理，本项目废水处理排放要求参照执行GB8978-1996《废水综合排放标准》中的三级标准和CJ3082-99《污水排入城市下水道水质标准》，两者中取较严值，排放标准见下表：废水排放指标排放指标CODmg/l石油类mg/l总锌mg/l磷酸盐mg/lSSmg/lPH总铬mg/l六价铬mg/l排放口≤500≤20≤5.0≤8.0≤400≤6-9≤1.5≤0.51.1.1主要参考资料l《给水排水设计基本术语标准》GBJ125-39；l《水处理工程师手册》化学工业出版社；l《建筑给水排水设计规范》GBJ15-88；l《简明排水设计手册》北京市政设计研究院；l《给排水设计手册》北京市设计院；l《污水综合排放标准》（GB8978-1996）；l《水污染排放标准》51/190-93；l《水污染防治卷》；l《环境工程手册》；l《室外排水设计规范》GBJ14-87（1997年修订版）；1.2设计原则l严格执行国家和地方环境保护规定的有关法律法规，按规定的废水排放标准，使处理后的废水达到各项水质指标且优于排放标准；l废水工艺与生产工艺密切结合，处理系统有较大的灵活性，以适应污水水质、水量的变化；l要做到方案对比，占地面积小，做到投资省；l处理工艺流程简单，争取做到组合式设备化，以方便管理；l污水处理系统建筑物应与主体工程建筑风格相协调。l废水收集的调节池设计的储存水量时间较长，避免因设备维修二造成车间废水无法排除。..n.1.1设计范围本设计范围为：自废水处理系统收集池开始至废水处理系统排放口（不包括出水管道）为止，包括各废水处理系统构筑物、污泥处理系统、加药系统、给水系统、排水系统的设计及其相应设备、管道系统的设计，但不包括其相应配套设备设施。..n.第一章处理工艺的选择及原理下面就废水水质特点及工艺流程方面介绍整个废水处理系统的处理工艺及流程的设计思路及原则。1.1废水处理流程确定l废水的产生磷化废水产生要来源于脱脂、除锈、水洗表调、磷化工序，另外还有少量的设备冲洗水和地面冲洗水l废水的特点主要污染成分为COD、SS、油污、锌离子、六价铬等污染成分。l处理工艺流程沉淀池反应池磷化废水调节池隔油池调节池排放至市政污水管道pH反调池工艺说明：车间磷化废水经管道收集后进入调节池均匀水质水量，然后由提升泵泵入隔油池，采用三级隔油，去除废水中的浮油，废油由撇油机收集至集油桶，隔油后的废水进入反应池，反应池分为7格，第一格为pH调节池1，投加酸将pH调节至2~3之间；第二格为还原池，投加还原剂焦亚硫酸钠将废水中的六价铬还原为三价铬；第三格为缓冲池，确保六价铬还原的反应时间；第四格为pH调节池2，投加碱将废水pH调节至合适值；第五格为反应池，投加氯化钙将废水中的磷酸盐离子转化为磷酸钙可沉淀颗粒、将水中的铬离子转化为氢氧化铬可沉淀颗粒；第六格投加PAC起混凝作用；第七格投加PAM起絮凝作用。经七格反应池后，废水进入沉淀池进行泥水分离，沉淀池上清液进入pH反调池中，在池中投加酸将pH调节到6~9之间，反调后的水排放至污水管网。沉淀池中的污泥由泵泵入污泥池进行重力浓缩，浓缩后污泥由隔膜泵入压滤机进行脱水处理，脱水后干泥外运处理，滤液则回流至调节池。..n.1.1主要工程内容2.2.1磷化废水调节池数量：1座尺寸：L×B×H=XXm×XXm×XXm有效水深：XXm有效容积：XXm3配套设备：提升泵（X台）、液位控制器X套）、流量计（X台）、空气搅拌系统（X套）作用：暂存废水，均匀废水水质水量。2.2.2反应池数量：1座分三格尺寸：L×B×H=XXm×XXm×XXm配套设备：刮油机（X台）、集油系统（X套）、排泥泵（X台）2.2.3反应池数量：1座分七格尺寸：L×B×H=XXm×XXm×XXm配套设备：搅拌机（X台）、pH在线仪（X套）、ORP在线仪（X套）、加药系统（X套）作用：投加药剂，去除废水中的污染物质。2.2.3沉淀池数量：1座尺寸：L×B×H=XXm×XXm×XXm配套设备：斜管填料及支架（1套）、配水出水系统（1套）作用：固液分离。2.2.4反调池数量：1座尺寸：L×B×H=XXm×XXm×XXm配套设备：搅拌机（X台）、pH在线仪（X套）、加药系统（X套）作用：调整处理后废水pH至合适值2.2.5污泥池..n.数量：1座尺寸：L×B×H=XXm×XXm×XXm配套设备：液位控制器（X台）、隔膜泵（X台）、压滤机（X台）作用：依靠重力初步浓缩污泥..n.第一章电气及自控部分设计1.1设计范围本污水处理工程设计包括：低压配电室设计；场区内建、构筑物的动力及照明设计；场区防雷接地设计；场区电缆敷设。1.2供电电源本工程供电负荷属二类负荷，用电设备均为低压负荷，配电电压为380/220V。设低压配电室，进线为380V。1.3配电系统本污水站用电负荷较大，设置专门的配电室，由该配电室分别向其他用电设备供电，配电室设有专门的安全防护系统。1.4主要配电设备低压配电柜、动力配电箱、现场就地控制箱、照明配电箱等。1.5防雷接地系统应安装接地系统，用于防雷接地、保护接地、防静电接地以及其他需要接地的设备，接地电阻应不大于10W。1.6供电及控制各用电设备由低压开关柜直接供电。电动机均为直接起动。电动机控制方式为就地控制。1.7电缆敷设直埋电缆采用PVC绝缘PVC护套钢带铠装铜芯电缆，其他电缆采用PVC绝缘PVC护套铜芯电缆；照明线路及小的动力支路采用PVC绝缘铜线。电缆由低压配电室引至用电设备采用沿桥架敷设或穿钢管埋地坪敷设。1.8电控柜设置电控柜上显示设备的当前运行状态(运行、停止、故障等)，进行监测控制。所有设备均可在现场进行手动停机或手动切换。..n.构筑物、设备及材料1.1构筑物清单1调节池座1一体化构筑物CS2三级隔油池分三格座1CS3反应池分七格座1CS4沉淀池座1CS5反调池座1CS6污泥池座1CS7走道楼梯及栏杆套1CS1.2设备材料清单磷化废水处理工程预算清单序号设备名称规格参数单位数量所属池体接液材质1潜水提升泵台调节池SS2液位控制器台PP3流量计台ABS4空气搅拌系统UPVC开孔管搅拌套UPVC5污泥泵台隔油池CS/SS6排泥阀个UPVC7刮油机配套套8集油系统配套套9加药泵台反应池10加药系统套UPVC11焦亚配药搅拌机套12搅拌机套13pH计台SiO2..n.14ORP计台SiO215斜管填料m3沉淀池PP16填料支架套CS17排泥阀个UPVC18配水出水系统套PP19加药泵台反调池20加药系统套UPVC21搅拌机套22pH计台SiO223液位控制器台污泥池PP24压滤机套25隔膜泵台铝合金26巴氏计量槽套测流槽27超声波流量计套28管材及配件批设备附件29型钢支架批30配电系统含控制柜配电柜、变压器等套31PLC系统含组态王软件、上位机、人机界面等套32电气电缆、自控系统、仪表批33设备与池体防腐批34环保六小块包括标示牌等套35安装杂材批..n.第一章经济技术分析1.1废水处理系统运行费用分析1.1.1废水处理系统运行电费设备名称设备数量单台功率运行数量运行时间运行功率用电量电费（台）（kw）（台）（h/d）(Kw)(度)(元)提升泵加药泵刮油机搅拌机排泥泵配药池搅拌机合计由上表分析可知，废水系统每天耗电约59度，电费按峰值与谷值的平均值0.80元/度计，则每天耗电费约47元。废水系统总设计水量为20吨水/天，折合每天每吨废水耗电2.35元/吨废水。1.1.2废水处理系统运行药费药剂种类烧碱PACPAM硫酸焦亚氯化钙计算单价(元/Kg)废水量（m3/d）用药量(Kg/d)药剂费(元/d)合计元/d，吨水药剂成本元/m3水注：以上药品费用的计算是根据各类废水进水的各类成分浓度确定的，上表只为估算值。..n.1.1.1废水处理系统运行电费序号运行费用类别运行费用（元/吨废水）1电费2药费3小计备注：以上费用不含污泥处理费、自来水费、人工费，操作费用只供参考，根据水质污染情况不同，处理费用会有较大差异，以上估算费用不代表最终处理费用。..n.第一章服务承诺我公司是集设计、施工、设备制作、安装调试、系统运营管理、售后跟踪服务为一体的高科技环保企业，能够快速高效地提供污水处理系统建设前期、建设期间、调试验收及售后服务。1.1工程建设前期我公司在施工图设计前将对贵公司的污水水质水量作进一步详尽的调研工作，并对施工场地进行现场考察，以确定最合理的设计方案。本工程施工图设计由我公司专业的设计中心精心设计。1.2工程建设期间在工程施工之前，工程技术负责人制定有关的施工方案(包括详细的施工工艺及技术要求)。组织技术人员对工程施工中的设备结构、安装特点和质量要求进行分析、讨论，提高技术人员的自身质量意识，并适当安排参加设备厂商提供的专业培训。对施工人员进行质量检验及竣工验收等方面的知识教育。在工程施工全过程中，安排一名具有10年以上相关工程经验环保的环保专业技术人员为项目经理负责技术及协调工作。施工严格按国家现行规范和贵公司要求实施，确保工程优质高效按期完成。1.3调试验收期工程安装完工后，我公司运营部将派专业技术人员对污水处理设施进行调试，并对污水站操作人员讲解工艺原理、现场指导操作，并提供详细操作规程、传授日常管理经验及异常情况对策。积极配合贵公司组织环保部门对该项目进行竣工检查，办理有关环保手续。配合贵公司接待环保部门进行水质监测及最终验收，协助贵公司办理环保部门核发的排污许可证，移交整套工程竣工资料及各设备厂家联系方式等。1.4售后服务我公司有专人负责售后服务，能够为贵公司提供最佳的售后服务。..n.1、工程通过环保验收后，我公司对提供的机电设备、管材及各种辅件质保期为壹年。在质保期内发生的确属质量问题的机电设备、管材及各种辅件等免费进行维修或更换。2、在合同保修期间内工程出现问题，在接到贵公司正式通知后，需现场解决的，48h内到达现场。3、制定并实施定期回访制度，了解系统运行情况，发现事故隐患并及时解决，认真处理贵公司反馈意见，做好工程技术指导。4、我公司对整个工程提供终身技术服务，为客户提供技术咨询、技术培训，解决污水处理过程中遇到的各种疑难问题。..n.附图..
