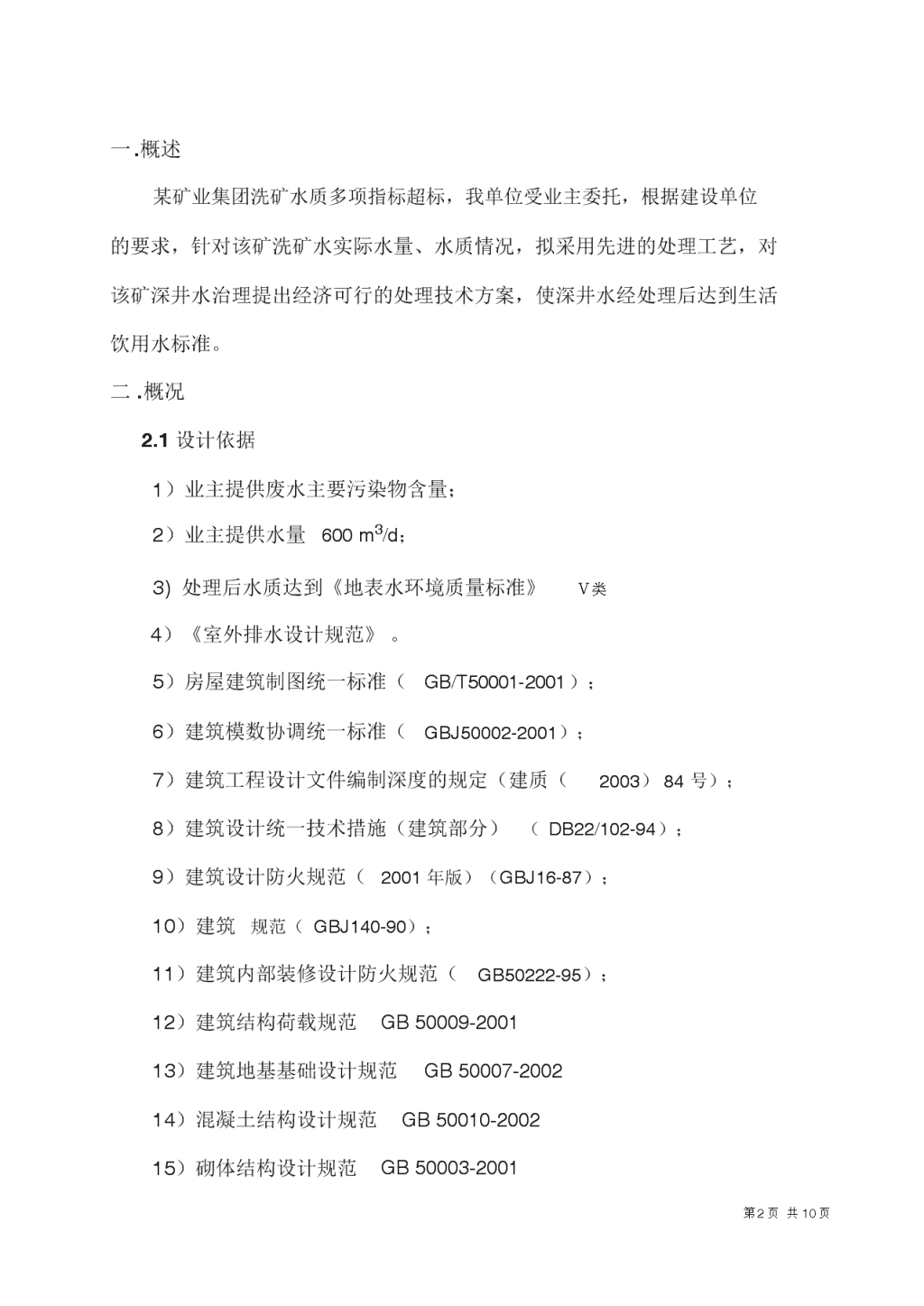

黔西金龙矿业集团煤矿洗矿水净化处理工程技术方案来宾市山水环保有限公司2010年3月第1页共10页n一.概述某矿业集团洗矿水质多项指标超标，我单位受业主委托，根据建设单位的要求，针对该矿洗矿水实际水量、水质情况，拟采用先进的处理工艺，对该矿深井水治理提出经济可行的处理技术方案，使深井水经处理后达到生活饮用水标准。二.概况2.1设计依据1）业主提供废水主要污染物含量；2）业主提供水量600m3/d；3)处理后水质达到《地表水环境质量标准》Ⅴ类4）《室外排水设计规范》。5）房屋建筑制图统一标准（GB/T50001-2001）；6）建筑模数协调统一标准（GBJ50002-2001）；7）建筑工程设计文件编制深度的规定（建质（2003）84号）；8）建筑设计统一技术措施（建筑部分）（DB22/102-94）；9）建筑设计防火规范（2001年版）（GBJ16-87）；10）建筑规范（GBJ140-90）；11）建筑内部装修设计防火规范（GB50222-95）；12）建筑结构荷载规范GB50009-200113）建筑地基基础设计规范GB50007-200214）混凝土结构设计规范GB50010-200215）砌体结构设计规范GB50003-2001第2页共10页n16）给水排水工程构筑物结构设计规范GB50069-200216）17）给水排水工程钢筋混凝土水池结构设计规程CECS138：18）建筑抗震设计规范GB50011-200119）构筑物抗震设计规范GB50191-932.2设计原则在制定本方案时，充分考虑建设单位的利益并结合实际情况，在满足处理效果的前提下，尽量减少工程和设备投资及运行成本，使本方案具有严谨的科学性、可操作性和可行性。⑴尽量利用原有设施；⑵采用新工艺、新技术、新设备、新材料；⑶采用较简单的操作与管理；⑷注意节能，采用高效节能设备；三.方案选择3.1工程处理规模日处理量600m3；3.2处理目标水质经处理后达到处理后水质达到《地表水环境质量标准》Ⅴ类（农业用水区及一般景观要求水域）规定的要求，如表1-2示：1-2处理后标准浑浊铁肉眼总大粪大-(mg/l)肠杆肠杆可见度(mg/l)Cl菌群菌群物1度0.3200无无无第3页共10页n3.3工艺流程进水调节池混凝反应高效沉淀池消毒离子交换活性炭过二级砂滤器膜分离达标排放回用图1-1工艺流程图3.4工艺说明废水进入调节池调节水量水质，同时具备部分沉淀功能，能去除水中大颗粒比重较大的悬浮物质，调节池按3小时水量设计。废水中SS含量高，经混凝后沉淀处理。混凝沉淀处理后的水中含有微小悬浮物质及胶体等，需经过二级砂滤处理，滤料可选择无烟煤（粒径大小0.8-1.2mm）和石英砂（粒径大小0.3-0.5mm）；水经过砂滤后，进离子交换器。离子交换器用Na+置换水中Ca2+、Mg2+等。最后经膜处理，一部分水达标排放，一部分高浓度含盐水继续回用。回用部分经多次循环以后，与可与沉淀物一起去除。整个处理系统由PLC自动控制系统自动控制。3.5主要设施介绍第4页共10页n3.5.1调节沉淀池调节池按3个小时水量计算，总容积100m3，有效容积90m3,钢筋混凝土结构，内设提升泵2台，型号80WQ50-20-5.，5一用一备；污泥泵一台型号50QW10-15-1.1。3.5.2高效沉淀池沉淀时间1小时，表面负荷1.0m3/m2。管道混合器一台，Φ50;斜板10m3，PP材质。污泥泵一台型号50QW(I)10-15-1.1。3.5.3过滤装置两级过滤，一级采用无烟煤滤料可选择无烟煤（粒径大小0.8-1.2mm）层高400mm和石英砂（粒径大小0.3-0.5mm）层高800mm；与单层相比，拦污能力强，水头损失增加慢，滤速快，工作周期可延长。3.5.4中间水箱L×B×H=1.5×1.51×.5m，2个，钢结构，总容积3.3m3，有效容积3m3。中间水箱功能是用来调节保安设备、超滤设备出水水量，为下一单元可连续运行提供条件。3.5.5蓄水池钢筋混凝土结构，总容积70m3，有效容积60m3。反冲洗蓄水池功能是储备一定量的水，以备砂滤设备和活性炭过滤器反冲洗时使用。以及设备维修时保证向用水区域提供一定量的供水时间。原水池隔断改造。3.5.6设备间nL×B×H=15×8×6m，建筑面积120m2，设备间内划分为设备间、值班间、第5页共10页n电控间、药品间、化验室。为砖混结构。设备间内有采暖设施；动力电及照明电源；自来水水源。四.主要设施及报价4.1土建部分序号名称规格数量单价（万元）总价备注1调节池31座0.066.0新建100m2高效沉淀池80m31座0.064.8新建3蓄水池701座0.064.2新建4消毒池31座0.066.7新建112m5设备间31座0.1012.0新建120m6地下工艺管线200m1条0.024.07合计37.74.2设备部分序号名称规格数量单价总价备注1过滤泵HJ65-50-1606台0.84.8外购2反冲洗水泵HJ80-65-1603台0.82.4外购3污泥泵50QW10-15-1.12台1.22.4外购3二级砂滤器Φ2.4×3.51台88自制4电控装置PLC自控1台1010自制5膜系统1套38386中间水箱3.3立米2台0.40.87控制电缆及若干22信号线8合计金额68.44.3其它序号名称取费标准总价备注1工艺管线及管件、设备的15%10.26阀门及运输安装2以上合计116.36第6页共10页n3设计费以上的3%3.494以上合计119.855税金以上3.36%4.026总计123.87注：以上土建费用合计37.7万元；设备及安装费用合计78.66万元。1.本预算不含污泥处理费用。2.本预算不含监测验收费。五.运行成本分析5.1电费电费按0.6元/KW计算，过滤泵3KW，3台，每天工作20小时，功率180KW/d；反冲洗泵3KW，3台，每月工作1小时，功率0.3KW/d；污泥泵泵3KW，2台，每天工作1小时，功率6KW/d总功率180+0.3+6=186.3KW；186.3KW×0.6元/KW=111.78元；每吨水消耗电费111.72元÷600吨=0.1863元/吨。5.2药品消耗每混凝1吨饮用水消耗20克PAC和8克PAM。PAC市场价格约为1.5元/公斤。PAM市场价格约为6.5元/公斤每消毒1吨污水药剂费为0.082元。5.3超滤过滤器清洗剂每年清洗超滤过滤器2次每次用清洗剂10公斤。清洗剂每公斤60元。每吨水消耗清洗剂价格为0.0457元合计处理每吨水需要成本0.1863+0.082+0.0457元=0.314元。第7页共10页n六.法规条令专篇6.1环境保护6.1.1设计依据和采用标准本方案依据国家计委和国务院环保委1987年3月20日《关于颁发“建设项目环境保护设计规定”的通知》[（87）国环字002号]中的有关内容和要求进行设计。采用的环境保护标准是：⑴GB3838－2002《地表水环境质量标准》V类；⑵GB3095－1996《环境空气质量标准》二级；⑶GB3096－1993《城市区域环境噪声标准》2类；⑷GBJ87－85《工业企业噪音控制设计规范》；6.1.2环境保护措施⑴反冲洗污水治理本工程产生的污水可直接排入调节沉淀池。⑵噪音的控制本工程噪音主要来自各类机泵。为减少噪音的危害，所有机泵均采取减振和相应的消声隔声措施，若设值班室需采取相应噪声综合控制措施，以减少噪声设备对周围环境的影响。第8页共10页n6.2建筑设计防火6.2.1设计依据本方案建筑防火主要依据GBJ16－87《建筑设计防火规范》和GBJ140－90《建筑灭火器配置设计规范》进行设计。6.2.2设计防火措施⑴本方案污水工程均以处理饮用水为主，为非燃烧体。按有关规定，单位建筑耐火等级为二级。本方案各单位建筑防火内容均满足规范要求。⑵本方案消防结合总体布局，由厂区统一考虑。6.3劳动保护和安全生产6.3.1设计依据和采用标准本方案依据《国务院关于加强防尘防毒工作的决定》[国发（1994）97号]中的有关内容和要求进行设计。采用的标准是：⑴TG36－79《工业企业设计卫生标准》；⑵GBJ87－85《工业企业噪音控制规范》。6.3.2劳动保护和安全措施⑴本方案处理工艺采用必要的控制系统以提高管理水平，减轻工人劳第9页共10页n动强度。⑵为改善车间工作环境，保护生产安全，本方案对产生污染的车间设置机械通风设施。⑶对机泵噪音设备，除采取减少振动和噪声和噪声综合控制外，对值班控制室采取双层结构或组合隔声构件的相应隔声措施，改善值班工作环境。⑷所有电气设备按国家有关电气设计技术接地保护规程满足要求。6.4节能考虑能源的节约和合理利用，本方案采取如下措施：6.4.1设备选型⑴工程中不选用国家已公布的淘汰产品和限制生产的机电产品；⑵选用国家推荐的，经过权威部门鉴定的和实际使用效果较好的新产品，水泵机组综合效率达到78～80％。6.4.2工艺设计⑴合理选择污水处理工艺，充分利用原有设施，根据污水来水方向和出水方向，合理布局污水处理平面，流程力求简短，避免迂回重复，减少厂内水头损失。⑵水处理构筑采用组合集中布置，这样既节约能源、节约用地，又便于运行和集中管理。第10页共10页
