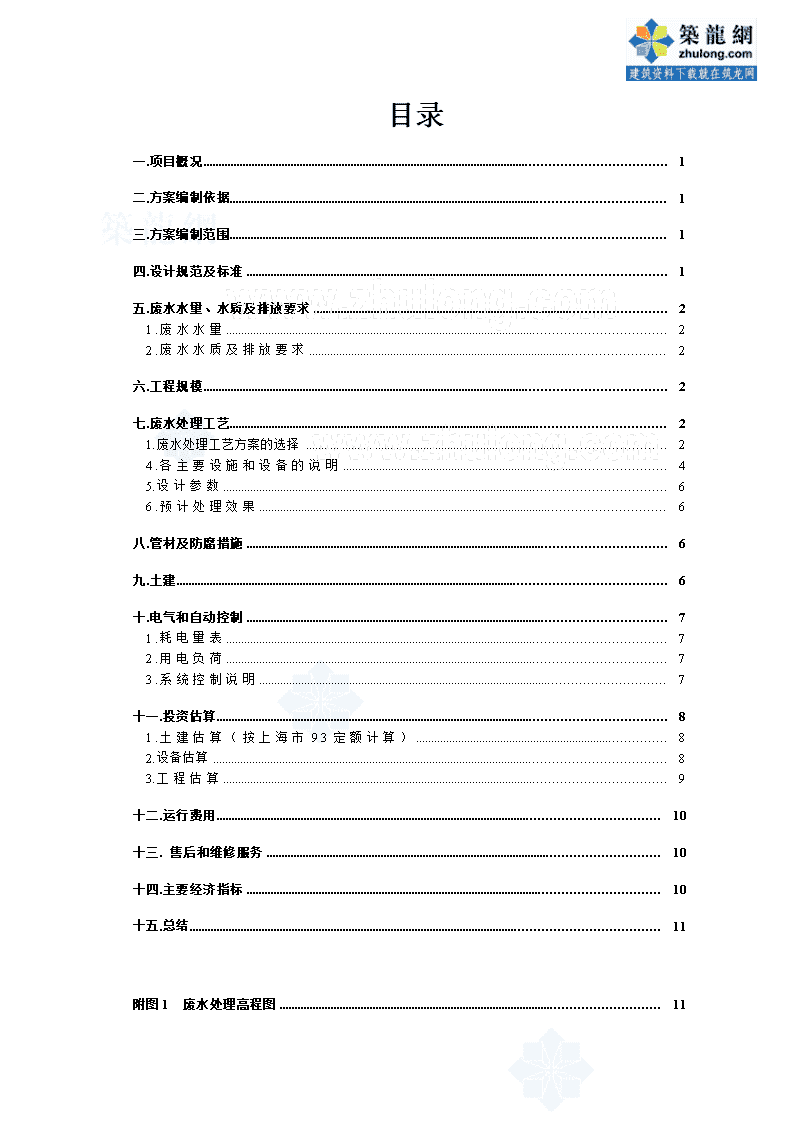

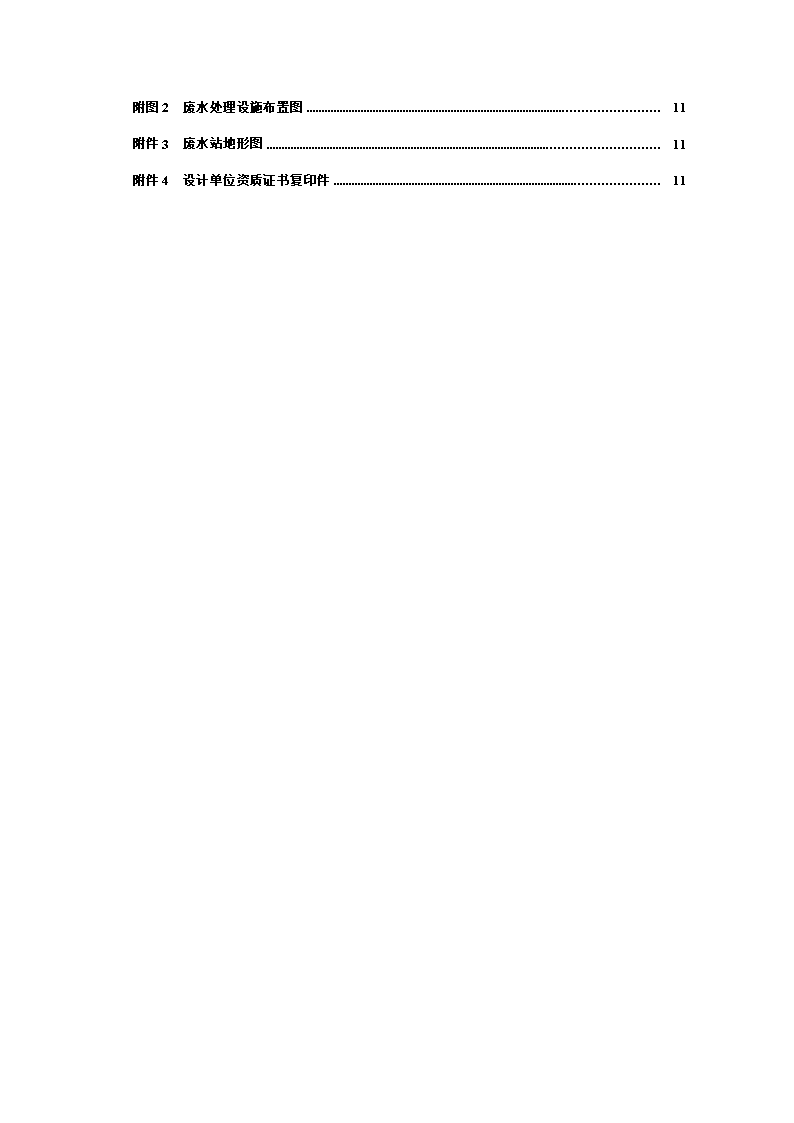

食品厂废水处理设计方案n目录一.项目概况1二.方案编制依据1三.方案编制范围1四.设计规范及标准1五.废水水量、水质及排放要求21.废水水量22.废水水质及排放要求2六.工程规模2七.废水处理工艺21.废水处理工艺方案的选择24.各主要设施和设备的说明45.设计参数66.预计处理效果6八.管材及防腐措施6九.土建6十.电气和自动控制71.耗电量表72.用电负荷73.系统控制说明7十一.投资估算81.土建估算（按上海市93定额计算）82.设备估算83.工程估算9十二.运行费用10十三.售后和维修服务10十四.主要经济指标10十五.总结11附图1废水处理高程图11n附图2废水处理设施布置图11附件3废水站地形图11附件4设计单位资质证书复印件11n一.项目概况上海XX食品厂(原名XX区豆制品厂)，主要从事豆制品生产。该厂每天耗用黄豆2~3吨，产生高浓度的黄泔水，及设备冲洗水和压榨水。厂方原有一套处理高浓度的废水装置——厌氧装置，高浓度的黄泔水经厌氧处理后，与设备冲洗水及压榨水混合成综合废水，排入废水处理系统。二.方案编制依据1.甲方提供的废水水量、水质及出水要求；2.甲方提供的场地情况。三.方案编制范围本方案包括工艺流程、土建估价、设备估价、总投资、预计处理效果、设施平面布置、运行费等。四.设计规范及标准1.GB8978-1996污水综合排放标准。2.给水排水标准规范实施手册。11n五.废水水量、水质及排放要求1.废水水量根据甲方提供的资料，本处理站的废水水量为150~200m3/d。2.废水水质及排放要求序号名称废水水质(mg/l)排放要求(mg/l)1pH6~76—92BOD5250~350303CODcr650~7001004SS45070六.工程规模本废水处理站设计处理量为200m3/d，处理系统按20小时运行设计，平均设计流量为10m3/hr，高峰设计流量为30m3/hr。七.废水处理工艺1.废水处理工艺方案的选择根据豆制品废水的特点，我们选用SBR生物反应处理工艺为主的处理方法，它具有如下几个特点：1.1废水中BOD5/CODcr比值较高，宜采用生化处理方法，降低处理成本。1.2SBR法运行稳定，工艺可靠，对BOD5，CODcr等的去除率高，11n废水根据监测数据达标后才能排放，从而确保废水达标排放。1.3SBR法，把习惯上的初沉池，生物曝气池，二沉池组合成一个池，故使工艺简单化，便于操作。2.废水处理工艺流程鼓风机固体杂质收集箱SBR反应池自动机械格栅集水井粗格栅废水泵废水周期排放污泥浓缩池加药环卫局处置图例：废水线空气线污泥线加药线11n3.工艺流程说明原废水先经粗格栅,自动机械格栅去除一些漂浮的固体杂质后流入集水井，用泵泵入SBR反应池，由于SBR反应池内附有生物菌种，在好氧条件下可降解有机物，去除BOD5，CODcr，使出水达标排放。SBR反应池底部的污泥通过空气提升器排入污泥浓缩池进行浓缩后，联系环卫局处置。4.各主要设施和设备的说明4.1粗格栅粗格栅被安置在集水井前的沟渠内，当废水流过时，废水中的粗大固体杂质被分离去除。粗格栅去除的固体杂质人工收集在固体杂质收集箱内。4.2自动机械格栅废水流经安置在集水井内的自动机械格栅，进一步去除较小的悬浮物，出水自流进入集水井。自动机械格栅去除的固体杂质收集在固体杂质收集箱内。4.3集水井自动机械格栅出水重力流入集水井，集水井的停留时间为30分钟。集水井内设有二台潜水泵，潜水泵的流量为40m3/h,扬程为9m。该水池设有液位控制系统，液位达到一定高度时，系统自动启动潜水泵，将废水打入SBR反应池，液位低于一定高度时，泵自动停止运行。集水井为钢筋混凝土结构。11n4.4SBR反应池SBR反应池将初沉池，生物曝气池，二沉池结合为一体。当池内废水达到一定高度后，鼓风机开始通入空气供氧，生物曝气池内的好氧微生物在好氧条件下将可生化的有机物逐步降解，变成CO2，H2O等简单物质，而微生物在新陈代谢过程中，自身也得到繁殖增长，以活性污泥的形式增加。随着曝气时间的延长，废水中CODcr，BOD5数值逐渐下降，直到达到规定的指标后停止曝气，静置沉淀约1小时。待活性污泥下降至一定高度后，打开排放阀门，上清液重力流入滗水器，通过管道流入排放窨井，汇入合流污水城市管网。SBR反应池底部的污泥通过空气提升器排入污泥浓缩池。SBR反应池数量为二只,交替使用,钢筋混凝土结构。4.6污泥浓缩池污泥浓缩池采用间歇方式进行浓缩，池内接入空气管进行污泥好氧消化处理，浓缩后的污泥由环卫局处置。污泥浓缩池为钢筋混凝土结构。4.7污泥加药系统污泥加药系统包括溶药槽、加药槽、搅拌机。溶药槽是为了配制2‰的PAM溶液，槽容积0.3m3，材质PVC。4.8控制室控制室内安放整个污水处理系统的控制和监视系统。11n5.设计参数序号名称有效容积（m3）停留时间（hr）负荷1集水井150.52SBR反应池231120.3m3/m2·hr3污泥浓缩池5014天6.预计处理效果序号名称BOD5（mg/l）CODcr（mg/l）SS（mg/l）出水去除率%出水去除率%出水去除率%1原水水质3507004502SBR反应池2892988654883出水水质289854八.管材及防腐措施废水管、空气管、污泥管、加药管及相应的管阀件均采用UPVC管阀件，所有钢管、钢板、钢材预埋件、管支架均作防腐处理。九.土建序号名称尺寸（m）数量1集水井5×2.5×1.512SBR反应池6×6×513SBR反应池7×4.2×514污泥浓缩池3×2×525控制室2×3m2111n十.电气和自动控制1.耗电量表序号设备名称运行容量（kW）装机容量（kW）备注1废水泵2.905.802鼓风机5.5011.03自动机械格栅0.750.754滗水器0.370.74合计18.292.用电负荷总装机容量：18.29kw备用容量：8.77kw需用系数0.6运行容量=9.52×0.6=5.71kw3.系统控制说明1.安放潜水泵的集水井设有二道液位控制：——高位：报警，启动备用泵——中高位：启动一台泵——中低位：关闭备用泵——低位：报警，关闭泵2.SBR反应池内的加气量由溶解氧测定仪人工控制。3.SBR反应池内设有二道液位控制：——高位：报警，关闭泵——低位：报警，启动泵11n十一.投资估算1.土建估算（按上海市93定额计算）序号名称尺寸（m）价格（元）备注1集水井5×2.5×1.5190002SBR反应池6×6×52000利用原有构筑物3SBR反应池7×4.2×5660004污泥浓缩池3×2×5利用原有构筑物5控制室3×2m2利用原有构筑物合计870002.设备估算序号设备名称型号规格单位数量价格(万元)备注1废水泵1#Q=40m3/h，H=9m台20.702粗格栅Q=30m3/h台10.103自动机械格栅Q=30m3/h台12.504鼓风机Q=2.99m3/min,H=6m台23.005加药系统溶药槽V=0.3m3，材质PVC只10.06加药槽V=0.5m3，材质PVC只10.10小计0.166曝气器只141.827固体杂质收集箱1000×1000×1200只20.308滗水器只26.009非标件0.8010管阀件、管支架3.0015.3811n11电控系统转子流量计套20.04DO测定仪套10.20二点式液位计套40.32电控柜套11.20线材，管材1.20不包括电源进线电缆小计2.96合计21.343.工程估算序号名称计算方法价格（万元）备注1土建费8.702设备费21.343设计费[(1)+(2)]×5%1.504安装费(2)×10%2.135调试费(2)×5%1.076运杂费(2)×4%0.857小计35.598培训管理费(7)×4%1.429不可预见费(7)×3%1.0610税收(7+8+9)×3.41%1.30总计39.3711n十二.运行费用1．人工费：废水处理站三班运行，需操作人员3名，月工资按800元计，人工费=(800×3)÷(200×30)=0.400元/m3废水；2．药剂费：PAM用量0.2kg/d，PAM按26元/kg计；药剂费=0.2×26÷200=0.026元/m3废水；3．电费：废水处理系统的运行容量5.71kW，电费按0.60元/度计，电费=5.71×0.60÷200/20=0.343元/m3废水；4．运行费=人工费+药剂费+电费=0.400+0.026+0.343=0.769元/m3废水。十三.售后和维修服务由本公司承包提供的整套设备保修期为一年。在保修期内若因乙方的原因而发生的问题，乙方负责处理解决，以确保用户正常使用；但若属于使用单位违反操作规程而造成的损失，乙方需收取成本费和人工费。十四.主要经济指标序号名称单位数量备注1处理能力m3/d2002占地面积m21203工程投资万元39.374装机容量kW18.295运行容量kW5.716职工人数个3可兼职11n7PAM用量公斤/天0.28运转费元/m3废水0.769人工费+电费+药剂费十五.总结废水处理站设计处理水量200m3/d，占地面积约120m2，工程投资39.37万元，日耗电量114.2度，日运行费用153.8元，处理站三班运行。废水处理站属于环保工程，建成投入运行后必将产生良好的环境效益和社会效益。附图1废水处理高程图附图2废水处理设施布置图附件3废水站地形图附件4设计单位资质证书复印件11
