五金制品金属废水处理 21页

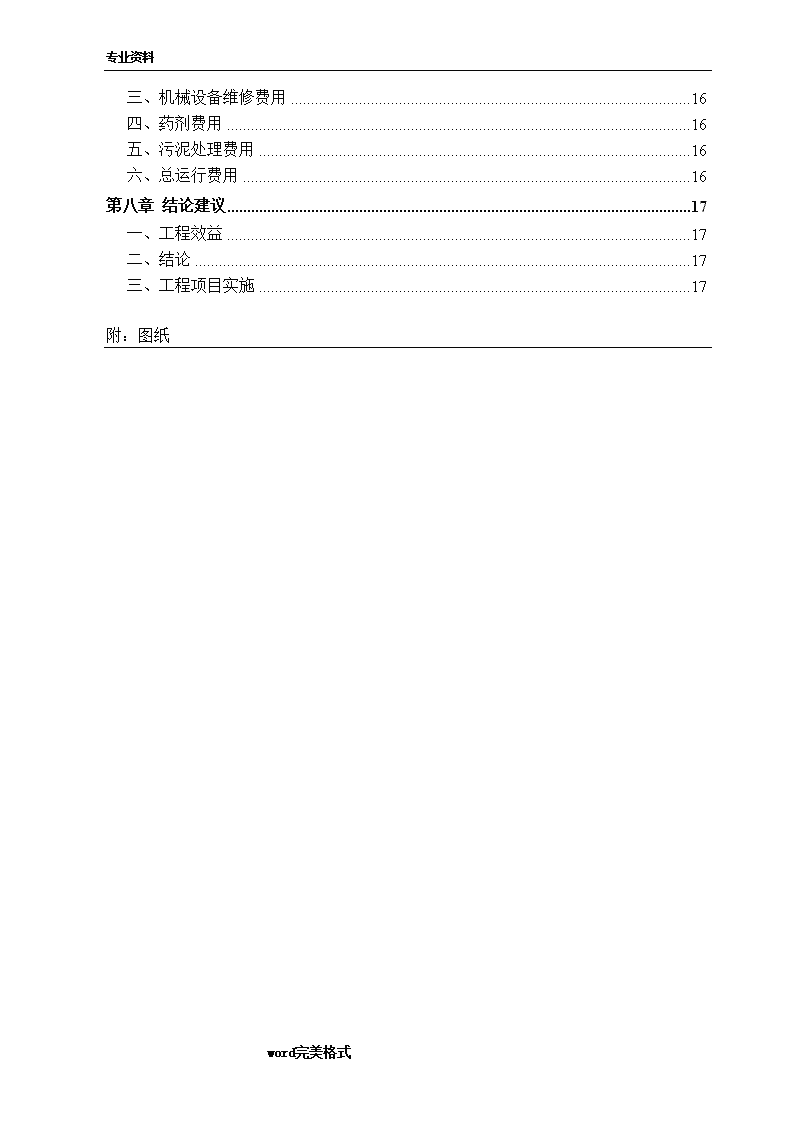

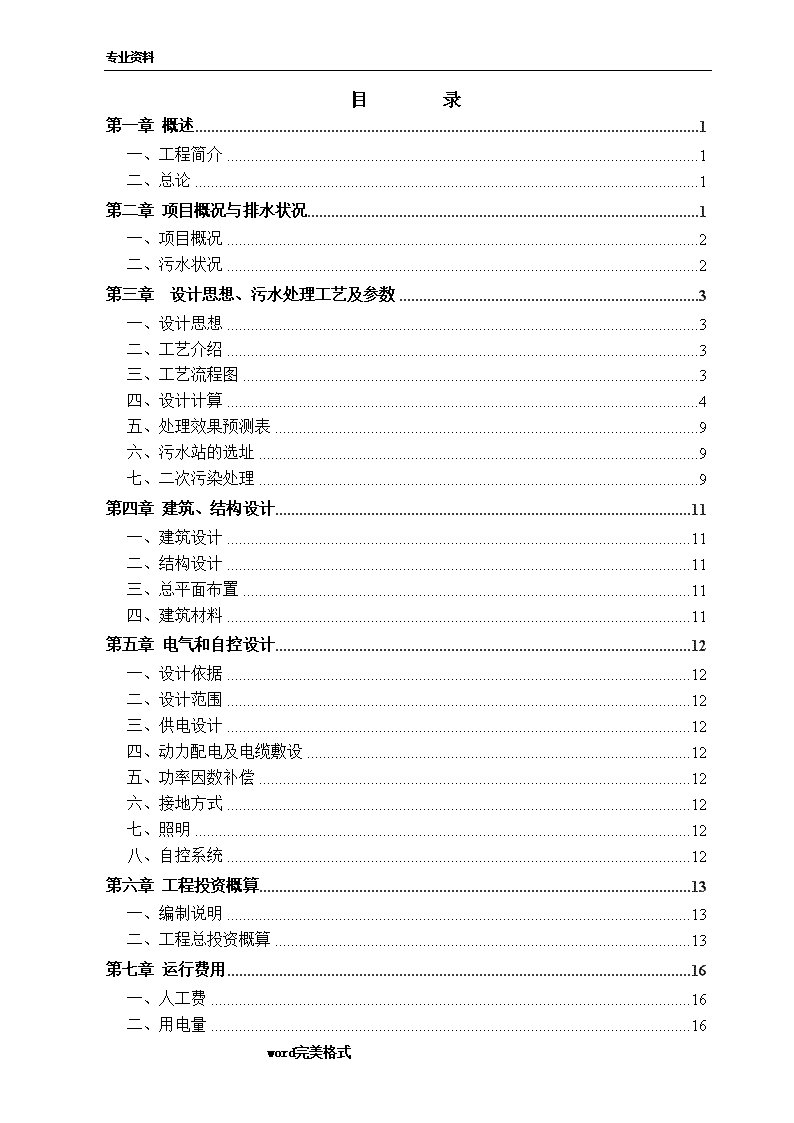

专业资料广州市刚合金属制品厂迁建项目污水综合治理技术方案建设单位：广州市刚合金属制品厂设计单位：广州市金环环保工程有限公司编制日期：2017年10月27日word完美格式n专业资料目录第一章概述1一、工程简介1二、总论1第二章项目概况与排水状况1一、项目概况2二、污水状况2第三章设计思想、污水处理工艺及参数3一、设计思想3二、工艺介绍3三、工艺流程图3四、设计计算4五、处理效果预测表9六、污水站的选址9七、二次污染处理9第四章建筑、结构设计11一、建筑设计11二、结构设计11三、总平面布置11四、建筑材料11第五章电气和自控设计12一、设计依据12二、设计范围12三、供电设计12四、动力配电及电缆敷设12五、功率因数补偿12六、接地方式12七、照明12八、自控系统12第六章工程投资概算13一、编制说明13二、工程总投资概算13第七章运行费用16一、人工费16二、用电量16word完美格式n专业资料三、机械设备维修费用16四、药剂费用16五、污泥处理费用16六、总运行费用16第八章结论建议17一、工程效益17二、结论17三、工程项目实施17附：图纸word完美格式n专业资料第一章概述一、工程简介1.工程名称广州市刚合金属制品厂迁建项目污水综合治理项目。2.编写目的受建设单位的委托，我司对广州市刚合金属制品厂污水综合处理站进行技术方案的编写，以供各方参考决策及专家审核。保护环境，提高水的利用效率，恢复城市乃至流域的良好水环境。二、总论1.编制依据(1)建设单位提供的有关资料；(2)《中华人民共和国环境保护法》，2015年01月01日生效；(3)《中华人民共和国水污染防治法》，2008年06月01日生效；(4)《地面水环境质量标准》（GB3838-2002）；(5)《城市杂用水水质标准》（GBT18920-2002）；(6)广东省地方标准《水污染物排放限值》（DB44/26—2001）；(7)（86）国环字第003号“建设项目环境保护管理办法”；(8)（87）国环字第002号“建设项目环境保护设计规定”；(9)《水资源保护条例》。2.编制原则①符合国家、地方的法律、法规和有关文件的各项规定及业主的要求，确保废水处理工程在建设过程中及投产运行后系统安全可靠，无二次污染；②根据企业统一规划的指导方针，本着与企业长期发展建设需要相结合的原则，充分考虑本工程的实际情况，因地制宜，合理确定本工程的建设规划；③采用先进实用、成熟可靠、简便易行的工艺方法，以达到工程建设投资省、占地少及出水达标的目的；④采取切实可行的技术手段，提高装备质量，提高自动化控制及管理水平，以保证废水处理工程运行可靠、经济合理；⑤基建投资在满足工艺及工程要求的前提下应尽量节省，采用安全可靠、经济合理的地基处理方法；⑥严格执行国家有关工程建设规范，使构（建）筑物达到适用、经济、安全的目标。3.编制范围本项目一体化污水处理设备系统构筑物的建设及相关管阀设备的购安。word完美格式n专业资料第二章项目概况与排水状况一、项目概况广州市刚合金属制品厂厂区生活配备完善，在日常生产、人员活动中不可避免的产生一定量的生产废水及生活污水。生产废水主要为金属制品的热处理及清洗，含有一定量的油类、表面活性剂、金属残渣等，表现为有机物、悬浮物含量较高等。生活污水主要为含有一定量的洗涤剂、杂物等的厨余废水及化粪池粪便废水，表现为低浓度有机污染物质和悬浮物。应环保相关单位及本着“保护环境、造福子孙”的宗旨，广州市刚合金属制品厂兴建一污水处理设施对污水进行综合处理，后达到《水污染物排放限值》（DB44/26—2001）第二时段一级水质标准后进行回用。二、污水状况1．进水水量及水质参考广东省生活污水处理适用技术指引及现场采样检测，进水水量水质如下表：项目水量(t/d)CODBOD5NH3-NTPSSPH生活污水19.7250120302.54006-7生产废水5.9120060015106004-6综合水量水质25.6615306274.24465-6设计水量水质308004003055005-6备注：水质指标单位除pH之外，均为mg/L。2．排放标准根据广东省地方标准《水污染物排放限值》（DB44/26—2001）的要求，处理后污水相关指标要求达到上述标准第二时段一级水质标准，如下表：污水水量（t/d）CODBOD5NH3-NTPSSPH159020100.5606～9备注：水质指标单位除pH之外，均为mg/L。word完美格式n专业资料第三章设计思想、污水处理工艺及参数一、设计思想(1)工艺可行，耐冲击，出水稳定达标。(2)操作管理方便，自动化程度高，便于维护。(3)建设地点及用地：根据建设单位要求在指定地点用地。(4)投资省，占地小，效率高。(5)设计总体布局与周围环境相协调、美观。(6)低噪音、甚至无噪声，低异味、甚至无臭味，无二次污染。(7)构筑物结构、设备、管路及电气等必须质量可靠，运行稳定。二、工艺介绍工艺选择上主要考虑建设单位的意见要求及技术人员实地考察的资料，结合各种类混合污水项目经验技术。处理设施运行维护成本要尽可能低，出水相关指标达到前述的排放要求。三、工艺流程图经化粪池预处理生活污水经隔油池预处理生产废水综合调节池泵碱、PAC、PAM反应池初沉池厌氧池鼓风机好氧池气体管线污水管线图例：污泥管线二沉池污泥池鼓风机MBR膜反应器脱水后泥饼外运处理回用水池回用、排放word完美格式n专业资料四、设计计算1.污水收集管网（1）功能将污水收集至污水处理系统调节池。（2）管道参数管径dn200材质U-PVC坡度0.3%2.调节池（1）功能根据污水的排放规律及后继处理构筑物对水质水量稳定性的要求，设置调节池混合生活污水及生产废水，并贮存因污水量变化而出现的大水量的剩余水量，削减高峰负荷，以利于下一步的处理、减少后继处理构筑物的体积和节省投资费用。以设计水量一日为有效容积设计。（2）池体参数结构尺寸4.0×3.0×3.0m（超高0.5m）停留时间24h有效容积30.0m3有效水深2.5m数量1座结构地下钢砼（3）主要设备及数量l污水提升泵流量4m3/h扬程13.0m功率0.55kw数量2台(1用1备)l液位自动控制系统数量2套（4）电气控制污水提升泵的启闭由液位自动控制系统控制（高低两点控制），高水位启动水泵，低水位关闭水泵。3.反应池（1）功能word完美格式n专业资料反应池分为中和池、絮凝池、混凝池，中和池加碱调节PH至9-9.5（范围值内混絮凝效果最佳），絮凝池、混凝池添加絮凝剂、混凝剂。（2）池体参数结构尺寸2m×1m×2.3m有效水深2.0m有效容积4m3停留时间3.2h数量1套（3）主要设备及数量l浆式搅拌机0.37Kw数量3台4.初沉池（一体化污水处理设备）（1）功能初步于去除元水中可沉物和漂浮物。（2）池体参数结构尺寸：1.2m×1m×2.3m有效水深：2.0m有效容积：2.4m3停留时间：1.92h数量1套（3）主要设备及数量l排泥泵0.55Kw流量4m3/h扬程13.0m功率0.55kw数量1台5.厌氧池（一体化污水处理设备）（1）功能调节池污水利用泵提升进入厌氧池，在厌氧池与厌氧污泥充分混合接触，并在厌氧菌胞外酶的水解作用下，大分子、难降解有机污染物被降解为小分子、易降解的有机物。大部分回流好氧污泥在厌氧池内进行厌氧消解及反硝化作用，减少污泥及去除N；部分好氧污泥转化为厌氧污泥，补充流失的厌氧污泥。（2）池体参数结构尺寸2m×2m×2.3mword完美格式n专业资料有效水深2.0m有效容积8m3停留时间6.4h数量1座（3）主要设备及数量l填料支架数量8m2l填料弹性立体填料150mm×80mm填料高度1.5m数量6m36.接触氧化池（一体化污水处理设备）（1）功能好氧池是整个处理系统的中心，在此进行有机物的生物氧化、有机氮的氨化和氨氮的硝化等生化反应，它由接触氧化池和生物滤池两部分组成。接触氧化池内填充组合填料，部分微生物以生物膜的形式附着生长于填料表面，部分则是絮状悬浮生长于水中。采用微孔曝气盘在池底曝气，充氧的污水浸没全部填料，并以一定的速度流经填料。填料上长满生物膜，污水与生物膜相接触，在生物膜微生物的作用下，污水得到净化。常用直流式鼓风曝气系统，其特点是在填料下直接曝气，生物膜受到上升气流的冲击、搅动，加速脱落、更新，使其经常保持较好的活性，可避免堵塞。好氧池设置内回流装置定量回流至厌氧池。（2）池体参数结构尺寸4m×2m×2.3m（超高0.3m）停留时间12.8h有效容积16m3有效水深2.0m数量1座（3）主要设备及数量l填料组合填料150mm×80mm填料高度1.5m数量12m3l填料支架数量16m2l微孔曝气器word完美格式n专业资料数量32套l回转式鼓风机风量0.66m3/min风压0.18kgf/cm2功率0.75kW数量2台（1用1备）7.二沉池（一体化污水处理设备）（1）功能分离活性污泥和清水，上层清水从出水堰流走，污泥沉淀在泥斗定期排放至污泥池，部分回流至厌氧池补充流失污泥。（2）池体参数结构尺寸1.2m×1m×2.3m停留时间1.92h有效容积2.4m3有效水深2.0m数量1座（3）主要设备及数量l污泥泵流量4m3/h扬程13.0m功率0.55kw数量1台8.MBR池（一体化污水处理设备）（1）功能MBR超滤膜是一种高分子分离膜，在一侧施以适当压力，就能筛出孔径0.001-0.02微米的溶质分子，从而使污染分子和水分子分离，起到去除污染物的作用，池内气水比15:1曝气，排水泵抽8min停2min。（2）池体参数结构尺寸2m×1.2m×2.3m停留时间3.84h有效容积4.8m3有效水深2.0m数量1座（3）主要设备及数量word完美格式n专业资料l管式膜通量500L/h数量10m2l自吸泵流量5m3/h扬程13.0m功率1.1kw数量2台（1用1备）7.回用水池（一体化污水处理设备）（1）功能加药消毒，确保污水达标排放。（2）池体参数结构尺寸3m×0.8m×2.3m停留时间3.84h有效容积4.8m3有效水深2.0m数量1座（3）主要设备及数量l恒压水泵流量10m3/h扬程13.0m功率3kw数量2台8.污泥池（一体化污水处理设备）（1）功能积存剩余污泥。（2）池体参数结构尺寸1.2m×1m×2.3m有效容积1.6m3有效水深2.0m数量1座（3）主要设备及数量l排泥泵流量8m3/hword完美格式n专业资料扬程13.0m功率2.2kw数量1台8.设备间（1）功能配置控制箱，实现污水站自动运行；放置罗茨风机等。（2）结构尺寸2m×1m×2.3m（3）安全、控制配置控制室内设置配电箱、加药系统、检修工具、备用药品。工艺流程图、安全操作规程、设备维护保养制度。五、处理效果预测表处理效果预测表CODcr去除率BOD5去除率NH3-N去除率TP去除率SS去除率PH去除率设计进水800-400-30-5-500-5-6-调节池6155%30610%275%4.25%44610%5-6-混凝沉淀58410%27510%268%410%40140%8-9-厌氧52645%24845%2420%3.635%24135%7-8-接触氧化28965%13675%1955%2.3455%15735%7-8-二沉池10110%3410%910%1.0510%10245%6-8-MBR膜池9175%3165%860%0.9555%5675%6-8-回用水池23-11-3-0.43-14-6-8-出水标准90-20-10-1-606-9-六、污水站的选址建设方指定污水站用地。七、二次污染处理本建设项目建成后主要可能造成的二次污染为动力设备的噪音、污水处理池的异味、剩余活性污泥等。word完美格式n专业资料动力设备的噪音主要为鼓风机运行时发出的噪音。由于本建设项目风机功率为1.5kw，并且我院选用的为低噪低转速型号，转速仅为1050r/min。风机本身自带进排风消音器，再做好风机的减震，将风机置于控制室中，一系列措施可保证不影响周边环境。污水处理池的异味由于限于项目规模无法独立建设一套除臭设施，我司充分考虑的现有状况，将影响减至最低。另，建议在污水处理池周边种植植物（不含在本建设项目范围内），以减少气味对周边环境影响。word完美格式n专业资料第四章建筑、结构设计一、建筑设计建筑设计主要遵循如下设计规范、设计依据：1)建筑地基基础设计规范（GB50007-2002）2)混凝土结构设计规范（GB50010-2002）3)砌体结构设计规范（GB50003-2001）建筑设计上要突出污水处理厂的特点，力求清新、明快、淡雅；相邻的建筑物尽量做到相连相通，以利于管理及使用，并形成不同的分隔，配以适当的小品，创造园林化的风格。二、结构设计结构设计按现行国家规范执行。对于建筑物执行《工民建结构规范》；对于各构筑物执行《给水排水结构规范》。结构设计中除满足强度、刚度要求以外，对于贮水构筑物尤其要注意结构裂缝开展宽度的控制及抗渗等问题。对于大型钢筋混凝土水池，考虑采用普通预应力技术，以提高结构的抗渗、耐久性，减少材料用量，节约投资。对于埋深较大的调节池，抗浮稳定问题尤为突出，因此，一方面要与勘测部门密切合作，以确定可行的、合理的抗浮地下水位；另一方面在搜集国内外资料调研的基础上，作比较方案，以优化确定合理的、先进的抗浮方案。三、总平面布置根据厂区总体布局和指定的站场位置，以及污水入口和排放口位置，按照污水处理工艺流程进行平面布置，以求布局合理，在满足工艺设计要求的条件下达到整体美观的目的。充分结合场地地形、地质、水文等条件，进行站场建筑物、构筑物、道路的竖向布置，选取适当的标高作为站场地面标高，以尽量减少土方开挖。附：一体化污水处理站平面图（见附图）四、建筑材料当地的砖、水泥、砂均可按要求标号供应，满足一般要求。word完美格式n专业资料第五章电气和自控设计一、设计依据1、工艺专业提供的电气设计要求及建设单位提供的有关电气设计资料。2、《供配电系统设计规范》（GB00052-2009）3、《低压配电设计规范》（GB500054-2011）4、《通用用电设备配电设计规范》（GB50055-2011）5、《建筑防雷设计规范》（GB50057-2010）6、《工业与民用电力装置接地设计规范》（GB50065-83）二、设计范围1、污水处理站的动力配电、照明配电、防雷接地系统。2、动力控制系统。三、供电设计1、供电电源为220-380V、50Hz，由建设单位低压配电所引至污水处理站配电柜，负荷等级为三级。2、污水处理站配电系统采用三相五线制，单相配电为三线制。四、动力配电及电缆敷设1、污水处理站设配电箱，分别给各动力设备供电。2、电力电缆选用VV型，控制电缆选用KVV型，经电缆沟或穿管敷设，需直埋的电力电缆或控制电缆用VV22或KVVP型。五、功率因数补偿污水站功率因数补偿到0.90。六、接地方式1、利用建筑物基础钢筋作接地体，或安装人工接地极，接地电阻应小于10欧姆。2、建筑物用避雷带和短避雷计作防雷保护。七、照明由配电柜提供~220V电源作室内外照明电源，用BVV电线经难燃线槽沿墙明敷。八、自控系统为了保证污水的处理效果，节省能源，提高管理水平，确保污水处理厂安全、经济地运行，根据工艺流程的特点，结合工艺总平面的布置情况和现场测控点的分布状况，本系统拟采用调节池设液位自动控制装置自动控制提升泵的开停，风机由程序自控。word完美格式n专业资料第六章工程投资概算一、编制说明1、本工程概算依据污水处理站初步设计中计算的工程量，综合分析区内工程经济情况，按省市建设部门正式颁布的建设工程预算价格及相应的计费程序编制。2、本工程概算包括：污水处理站从调节池的进水口直到处理后排至出水排放管的整个工艺的所有有关机械设备的购置、安装及调试；污水处理系统内管线及阀门（设备外围0.5米内）；土建工程。3、本工程概算未包括如下部分：(1)需甲方提供的必要设计技术资料咨询费（水文、地质、气象及工程实际勘测等）；(2)本污水处理系统界区（设备范围0.5米）外的污水输送管；(3)施工场地内的植被、构建筑物的移除和复原；(4)污水站供电及供水；(5)调试期间所需投加的药剂费（主要为微生物菌种及营养）；(6)本项目验收及监测费。二、工程总投资概算1.设备材料清单预算单元序号名称规格型号材质数量单位单价总价备注调节池1调节池4000*3000*3000mm钢混1套30000300002提升泵Q=4m3/h,H=13m,W=0.55kw铸铁2台10002000一用一备反应池3中和池800*800*2300mm碳钢+环氧防腐1套150015004混凝池800*600*2300mm碳钢+环氧防腐1套120012005絮凝池800*600*2300mm碳钢+环氧防腐1套120012006浆式搅拌机0.75kw铸铁3台12003600初沉池7初沉池1200*1000*2300mm碳钢+环氧防腐1套290029008排泥泵Q=4m3/h,H=13m,W=0.55kw铸铁1台10001000厌氧池9厌氧池2000*2000*2300mm碳钢+环氧防腐1套100001000010厌氧填料弹性立体填料PP6立方220132011填料支架40*40角铁碳钢+环氧防腐8平方1501200word完美格式n专业资料接触氧化池12接触氧化池4000*2000*2300mm碳钢+环氧防腐1套185001850013盘式曝气器215PP32套75240014好氧填料组合填料PP12立方260312015填料支架角铁+螺纹钢碳钢+环氧防腐16平方1502400二沉池16二沉池1200*1000*2300mm碳钢+环氧防腐1套2900290017污泥泵Q=4m3/h,H=13m,W=0.55kw铸铁1台10001000MBR膜池18MBR膜池2000*1000*2300mm碳钢+环氧防腐1套4500450019MBR平板膜55L/h10平方350020排水泵2台0一用一备回用水池21回用水池3000*800*2300mm碳钢+环氧防腐1套5700570022恒压水泵2台0一用一备污泥池23污泥池1200*1000*2300mm碳钢+环氧防腐1套2900290024污泥泵Q=8m3/h,H=13m,W=02.2kw铸铁1台25002500设备间25设备间2000*1200*2300mm碳钢+环氧防腐1套5700570026罗茨风机2m3/min，1.5kw铸铁2台560011200一用一备27加药桶PT-2503个400120028计量加药泵12L/h工程塑料6台14004200三用三备29电控系统1套5000500030照明系统1批500500其他31管道、阀门系统–U-PVC1套3500350032栏杆、爬梯–碳钢+环氧防腐1批3000300033标识、规范––1批20020034服务––1批500500总计141040word完美格式n专业资料2.工程总投资预算编号项目名称计价方法金额A设备及材料部分141040B设计费（A）×1%1410.4C安装费（A）×5%7052D运费、吊车费（A）×5%7052E调试管理费（A）×2%2820.8F税(A+B+C+D+E)×11%17531.272G合计A+B+C+D+E+F176906.472word完美格式n专业资料第七章运行费用一、人工费处理站初步定员：1人（兼职），1800元/月Q1=1800÷30÷30m3污水/天≈2元/m3污水二、用电量用电量统计如下表：单机用电统计概算表设备名称功率´运行台数´运行时数KWh/d调节池提升泵0.55´1´2413.2混凝池搅拌机0.75´3´2454初沉池排泥泵0.55´1´0.20.11罗茨风机1.5´1´2436二沉池污泥泵0.55´1´21.1MBR池排水泵2.2´1´19.242.24回用水池恒压泵3´1´824污泥池污泥泵2.2´1´0.050.11设备间加药泵0.065´1´241.56照明、其他00合计：172.32电价按1.0元/kWh，功率因数补偿到0.90计，则：Q2=172.32´1.0÷0.9÷30m3污水/天≈6.37元/m3污水三、机械设备维修费用以每月300元计。Q3=10元/d÷30m3污水/天≈0.33元/m3污水四、药剂费用污水正常运行后，需投加PAC/PAM/NaOH/盐酸药剂。Q4=1元/m3污水五、污泥处理费用污泥每半年清理一次，每次清理人工及运输费共1200元。Q5=1200元/半年÷6月/半年÷30天/月÷30m3污水/天≈0.22元/m3污水六、总运行费用Q=Q1+Q2+Q3+Q4+Q5=2+6.37+0.33+1+0.22=9.92元/m3污水word完美格式n专业资料第八章结论建议一、工程效益1、保护该排放水体水质直接关系到附近居民身体健康和社会经济的总体发展。兴建本污水处理工程，可减少大量的有机污染物和富营养物质直接排入附近水体，从整个国民经济和全社会角度看，其社会效益和环境效益相当突出,亦可改变当地形象。本项目的实施改善了当地水源水质，可保证供水、用水的可靠性，减少恶臭和病毒繁衍，保护附近居民的身体健康，实际上提高了人和社会的生产力。2、污染物削减量污水处理工程的建成，各污染物削减量分别为：COD：5.328t/年氨氮：0.216t/年总磷：0.04113t/年二、结论1、污水处理工程规模为处理能力30.0m3/d的一体化污水处理设施一套。2、经综合分析，我们决定污水处理站采用厌氧+接触氧化+MBR的生化工艺，它运行费用低，操作管理也较为简单容易，是一个较适合的中水回用处理工艺。3、工程投资：污水处理系统工程总投资概算共为17.6906万元。4、单位处理费用为：9.92元/m3水。5、污水处理系统工程总占地面积约为30m2。三、工程项目实施1.设计、施工与安装污水处理工程项目的设计、施工与安装必须按照国家现行的专业技术规范与标准执行。主要规范和标准有：《室外排水设计规范》GB50014－2006《室外给水设计规范》GB50013－2006《建筑设计防火规范》GB50016－2006《工业建筑防腐设计规范》GB50046－2008《给水排水工程结构设计规范》GB50069－2002《建筑结构设计统一标准》GB50068－2001《建筑给水排水设计规范》GB50015－2003《建筑灭火器配置设计规范》GB50140－2005《动力机器基础设计规范》GB50040－2002《混凝土结构工程施工及验收规范》GB50204－2002《钢结构工程施工及验收规范》GB50205－2011《地下防水工程施工及验收规范》GB50208－2002word完美格式n专业资料《钢筋焊接及验收规范》JGJ18－2003《建筑防腐蚀工程施工及验收规范》GB20212－2002《钢筋混凝土工程施工操作规程》YSJ403－2001《地基与基础工程施工操作规程》YSJ402－2001《结构吊装工程施工操作规程》YSJ404－2001《特种结构工程施工操作规程》YSJ405－2001《砌体工程施工及验收规范》GB50203－2011《工业自动化仪表工程施工及验收规范》GB5003－2011《现场设备、工业管道焊接工程施工及验收规范》GB50236-2009《电气装置施工及验收规范》GB50259-2008《机械设备安装工程施工及验收规范》GB5023l－2005《给水排水管道工程施工及验收规范》GB50268－20052.调试与试运转设备的调试可根据有关的技术标准进行或由供货单位派人进行技术指导。试运转工作应有总承包单位负责，试运转操作人上岗前必须通过专业技术培训。有关设备调试、通水、试运转以及验收等工作的技术文件必须存档备案。附图：word完美格式
