食品废水处理设计方案(3)_secret 8页

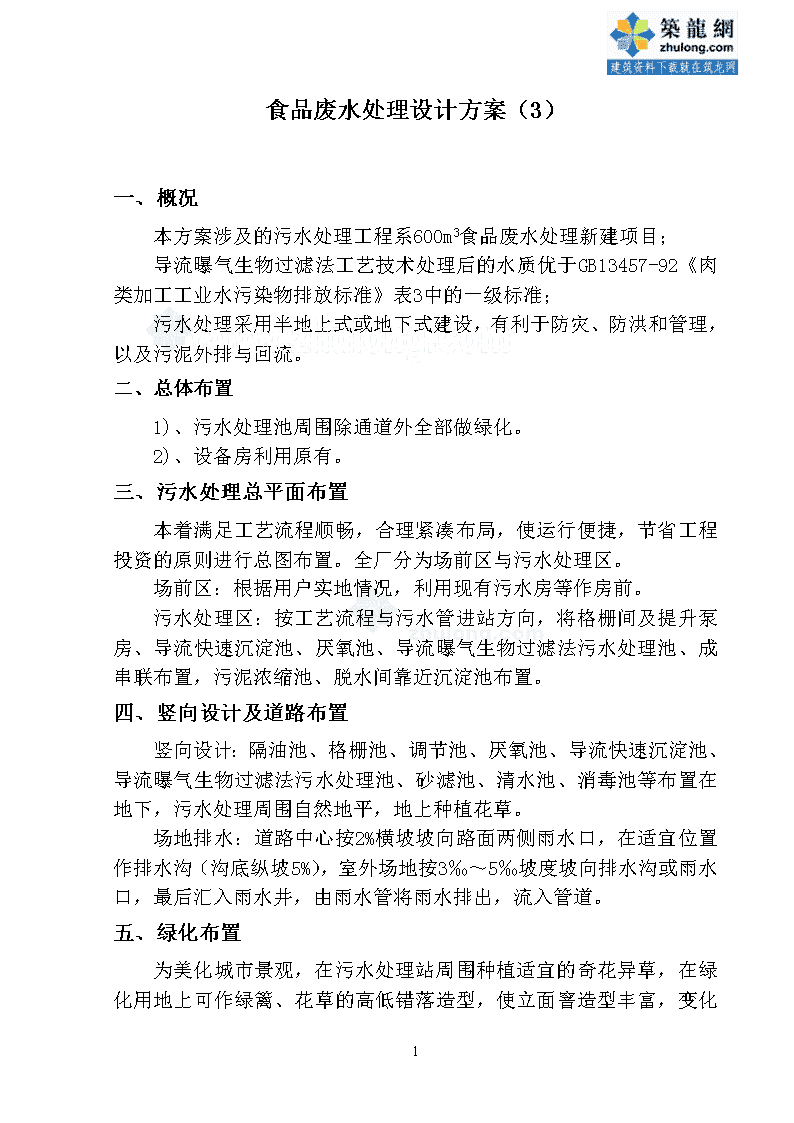

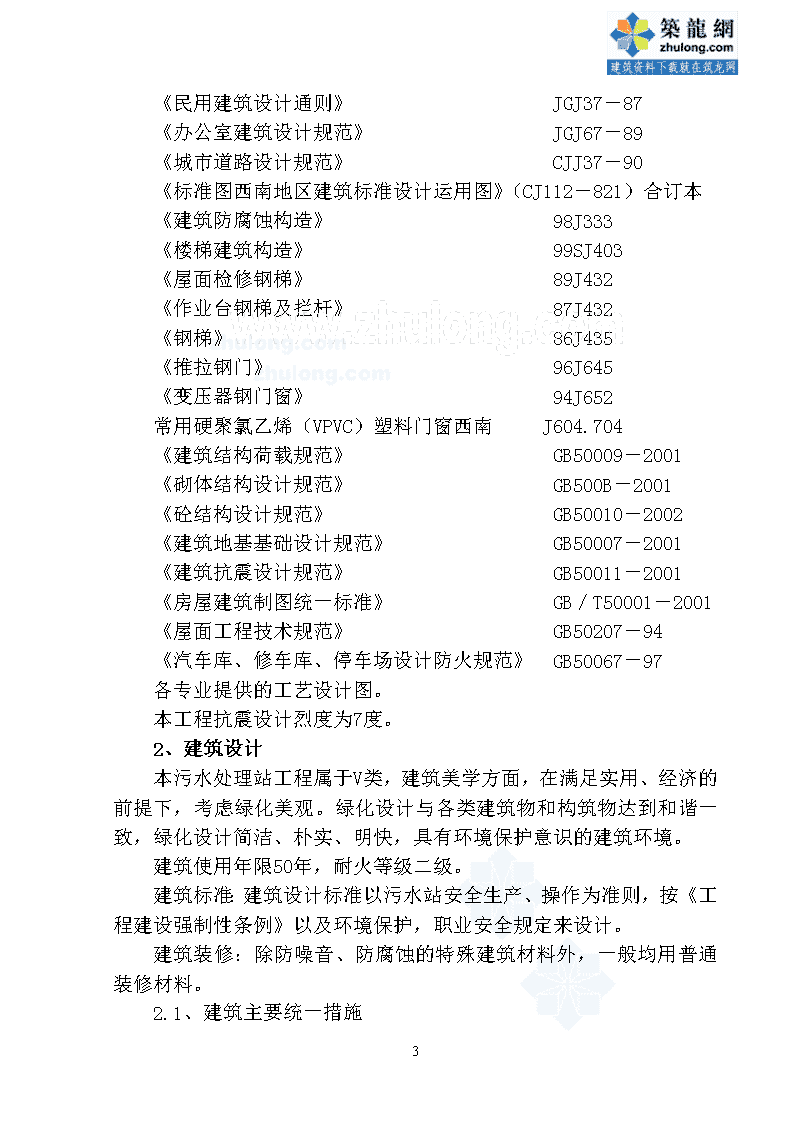

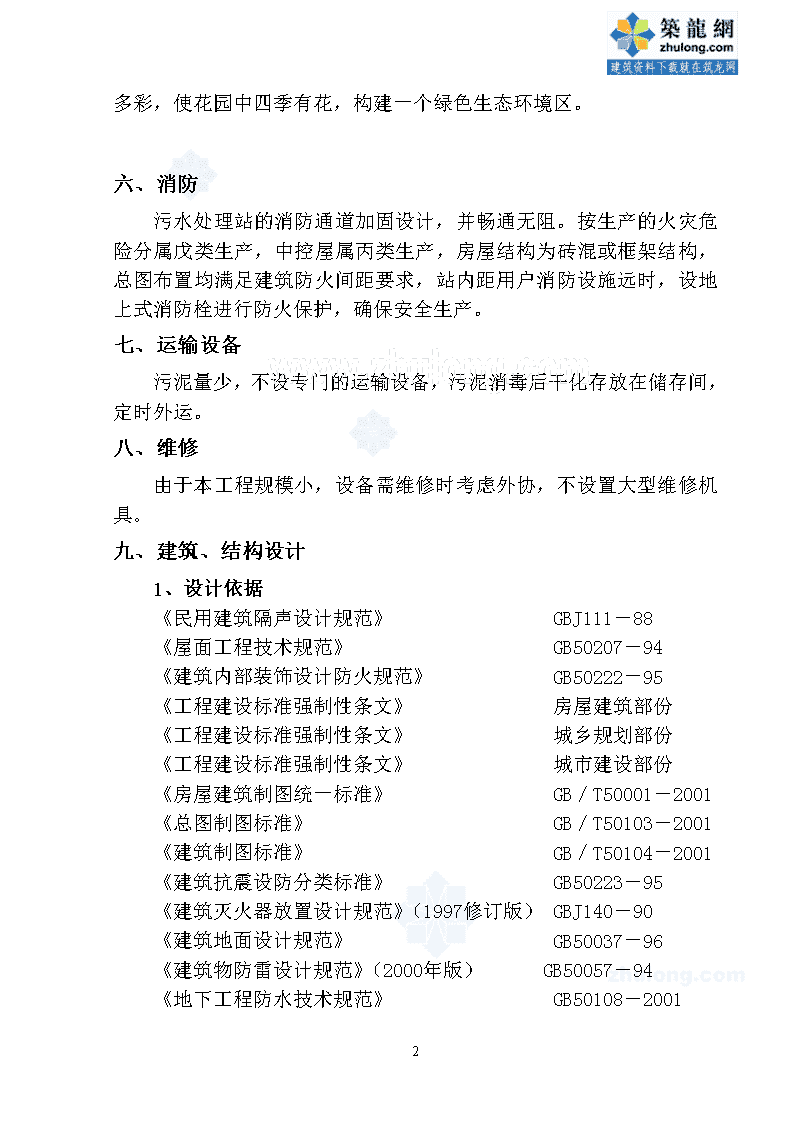

食品废水处理设计方案（3）一、概况本方案涉及的污水处理工程系600m3食品废水处理新建项目；导流曝气生物过滤法工艺技术处理后的水质优于GB13457-92《肉类加工工业水污染物排放标准》表3中的一级标准；污水处理采用半地上式或地下式建设，有利于防灾、防洪和管理，以及污泥外排与回流。二、总体布置1)、污水处理池周围除通道外全部做绿化。2)、设备房利用原有。三、污水处理总平面布置本着满足工艺流程顺畅，合理紧凑布局，使运行便捷，节省工程投资的原则进行总图布置。全厂分为场前区与污水处理区。场前区：根据用户实地情况，利用现有污水房等作房前。污水处理区：按工艺流程与污水管进站方向，将格栅间及提升泵房、导流快速沉淀池、厌氧池、导流曝气生物过滤法污水处理池、成串联布置，污泥浓缩池、脱水间靠近沉淀池布置。四、竖向设计及道路布置竖向设计：隔油池、格栅池、调节池、厌氧池、导流快速沉淀池、导流曝气生物过滤法污水处理池、砂滤池、清水池、消毒池等布置在地下，污水处理周围自然地平，地上种植花草。场地排水：道路中心按2%横坡坡向路面两侧雨水口，在适宜位置作排水沟（沟底纵坡5%），室外场地按3‰～5‰坡度坡向排水沟或雨水口，最后汇入雨水井，由雨水管将雨水排出，流入管道。五、绿化布置为美化城市景观，在污水处理站周围种植适宜的奇花异草，在绿化用地上可作绿篱、花草的高低错落造型，使立面窨造型丰富，变化8n多彩，使花园中四季有花，构建一个绿色生态环境区。六、消防污水处理站的消防通道加固设计，并畅通无阻。按生产的火灾危险分属戊类生产，中控屋属丙类生产，房屋结构为砖混或框架结构，总图布置均满足建筑防火间距要求，站内距用户消防设施远时，设地上式消防栓进行防火保护，确保安全生产。七、运输设备污泥量少，不设专门的运输设备，污泥消毒后干化存放在储存间，定时外运。八、维修由于本工程规模小，设备需维修时考虑外协，不设置大型维修机具。九、建筑、结构设计1、设计依据《民用建筑隔声设计规范》　　　　　　　　GBJ111－88《屋面工程技术规范》　　　　　　　　　　GB50207－94《建筑内部装饰设计防火规范》　　　　　　GB50222－95《工程建设标准强制性条文》　　　　　　　房屋建筑部份《工程建设标准强制性条文》　　　　　　　城乡规划部份《工程建设标准强制性条文》　　　　　　　城市建设部份《房屋建筑制图统一标准》　　　　　　　　GB／T50001－2001《总图制图标准》　　　　　　　　　　　　GB／T50103－2001《建筑制图标准》　　　　　　　　　　　　GB／T50104－2001《建筑抗震设防分类标准》　　　　　　　　GB50223－95《建筑灭火器放置设计规范》（1997修订版）GBJ140－90《建筑地面设计规范》　　　　　　　　　　GB50037－96《建筑物防雷设计规范》（2000年版）　　　GB50057－94《地下工程防水技术规范》　　　　　　　　GB50108－20018n《民用建筑设计通则》　　　　　　　　　　JGJ37－87《办公室建筑设计规范》　　　　　　　　　JGJ67－89《城市道路设计规范》　　　　　　　　　　CJJ37－90《标准图西南地区建筑标准设计运用图》（CJ112－821）合订本《建筑防腐蚀构造》　　　　　　　　　　　98J333《楼梯建筑构造》　　　　　　　　　　　　99SJ403《屋面检修钢梯》　　　　　　　　　　　　89J432《作业台钢梯及拦杆》　　　　　　　　　　87J432《钢梯》　　　　　　　　　　　　　　　　86J435《推拉钢门》　　　　　　　　　　　　　　96J645《变压器钢门窗》　　　　　　　　　　　　94J652常用硬聚氯乙烯（VPVC）塑料门窗西南　　J604.704《建筑结构荷载规范》　　　　　　　　　　GB50009－2001《砌体结构设计规范》　　　　　　　　　　GB500B－2001《砼结构设计规范》　　　　　　　　　　　GB50010－2002《建筑地基基础设计规范》　　　　　　　　GB50007－2001《建筑抗震设计规范》　　　　　　　　　　GB50011－2001《房屋建筑制图统一标准》　　　　　　　　GB／T50001－2001《屋面工程技术规范》　　　　　　　　　　GB50207－94《汽车库、修车库、停车场设计防火规范》　GB50067－97各专业提供的工艺设计图。本工程抗震设计烈度为7度。2、建筑设计本污水处理站工程属于V类，建筑美学方面，在满足实用、经济的前提下，考虑绿化美观。绿化设计与各类建筑物和构筑物达到和谐一致，绿化设计简洁、朴实、明快，具有环境保护意识的建筑环境。建筑使用年限50年，耐火等级二级。建筑标准：建筑设计标准以污水站安全生产、操作为准则，按《工程建设强制性条例》以及环境保护，职业安全规定来设计。建筑装修：除防噪音、防腐蚀的特殊建筑材料外，一般均用普通装修材料。2.1、建筑主要统一措施8n建筑装修及其材料的选用，按其使用部位和功能、耐潮性来划分，分别采用不燃性A级及难燃性材料B1级。绿化：绿化标准较高，覆盖率根据本设计98%确定。要求四季有景：以草坪为主配以乡土树林花卉。要求污水处理站竣工之时，相应绿化风景。道路：厂内道路为砼路面，运输和消防图纸设计时，根据实际情况和厂方情况一并考虑。2.2、建筑设备空调：仅在配电设计时将空调的用电负荷考虑在内，预留插座及位置。通风：在生产车间，以机械排自然进通风方式，换气次数4－10次／时。2.3、建筑防火：污水站内除放置消火栓外，还放置磷酸氨盐4kg8A手提干粉灭火器。2.4、建筑防雷：建（构）筑物设置安全可靠的防雷装置。2.5、环境保护和安全卫生：首先工艺在总体布置时及设备选型时考虑了环境保护及安全，建筑设计配合针对的进行防护设计。噪音控制：有噪音源的房间，采用吸音体及隔音措施防止噪音外溢。防腐蚀：在有腐蚀性的车间的地面、池子设计有氰凝为主体的防腐蚀措施。地面设有坡度，以利于冲洗。铁件和建筑构件采用热浸锌防腐。在各水池放置安全栏杆、防滑梯及救生设施等安全措施以保证维护人员安全生产。3、结构设计3.1、设计依据按照国家颁布的现行设计规范和技术标准及初步岩土工程勘察报告和有关各专业提供设计资料。3.2、地震烈度：抗震设防烈度为7度，场地中硬土，属II级场地。3.3、工程地质概况8n场地位置：甲方提供地形图纸，根据现场情况布置；工程地质条件：甲方提供地质资料或其它基础后，乙方参照设计。4、构造要求钢筋砼结构的最大裂缝宽度对池体构筑物：Wmax≤0.25mm，对建筑构筑物：Wax≤0.30mm现浇钢筋砼构筑物的伸缩缝间距，室内或土中当土基不大于30m时，露天构筑物不大于20m。5、采用材料混凝土：垫层C10，水池C30，抗渗等级S6，条基C15，其余C20；钢筋：直径＜12用I级钢（Φ），直径≥12用II级钢（Φ）；砌体：地面以下采用MU10机制砖、M10水泥砂等。地面以上采用MU10机制砖、M5混合砂等。6、主要建（构）筑物结构形式隔油池、格栅槽、调节池、导流快速沉淀分流池、厌氧池、导流曝气生物过滤池、清水池、砂滤池和消毒池均为钢筋砼、地下式结构，根据工程地质详勘资料，各子项考虑抗浮。7、构筑物防腐、防渗措施土建部分容水池子均采用聚氨酯进行防水和防腐。钢梯、栏杆各刷防锈和石漆一道。8、地基基础和地基处理设计要求：一般构（建）筑物主要受力层范围内，天然地基持力层标准值不小于150Kpa。本工程场地：若上部软弱土层，埋芷较深厚未经处理不能作天然地基基础持力层。特别是粉细砂层，地震时为液化土，必须挖除，再作砂卵石分层夯实。或C10块石砼回填，密实处理方可满足。设计要求：在图纸设计时考虑其它建筑和基础以及地质报告。十、电控设计1、设计依据工艺、公用工程、土建、总图、自控等专业提供的有关电控设计资料及供电要求；有关电气设计的规程和规范；污水处理站提供的供电设计所需资料。8n2、设计范围电气部分设计范围包括污水处理站界区内的电控箱，配电系统，各车间用电设备的供电、控制、照明、建筑物防雷、接地及道路照明等(不包括高压部分设计)。3、控制方式中控室：采用日本三菱公司的PLC智能化控制系统，具有人机界面、触屏操作、程控运行、自动报警、智能转换、无需繁琐的操作，实现智能化管理。除中控室通过人机界面控制外，各工作设备地点设计手动控制。采用超声波液位控制系统发出信号，做到有污水时开机，无污水时自动关机，开机各系统自动进入工作状态，关机时各系统自动进入程序关闭状态。十一、污水化验考虑一次性投资过大，本设计只考虑余氯监测比色剂，未考虑在线监测，污水监测送到当地有关部门监测。十二、管理及定员考虑本项目污水处理技术及自动化水平，在标准规定基础上进行了调整。全站定员1人。十三、节能及环境保护1、节能措施为了降低能耗，本设计采用新的工艺新技术并优化设计。具体措施如下：①采用污水处理新技术、新工艺、新方法导流曝气生物过滤法，合理选用设备，降低能耗；②导流曝气生物过滤法工艺采用模块设计，更适应水质、水量的变化，在运行初期水量较少，浓度较低以及季节变化时，可以减少运行的滤池数量，达到既能满足处理要求，又降低能耗。③构筑物布置紧凑，减少联络管（渠）水头损失。2、环境保护措施污水处理站充分进行绿化，营造良好的工作环境。8n水泵采用潜污泵、曝气鼓风机采用日本独资百事德回转式低噪音风机，其它噪音较大的机泵，均在功能房内作隔声处理，并设置相应的减震、消声措施，消除噪音对外部环境的污染。污水处理站的栅渣及脱水污泥及时消毒干化外运处置，避免日久产生臭气污染环境。十四、安全卫生和消防1、设计依据《中华人民共和国劳动法》，1995年1月1日《建设项目（工程）劳动安全卫生监察规定》劳动部1996年10月4日《中华人民共和国消防条例》，1984年5月13日《中华人民共和国消防条例实施细则》《建筑设计防火规范》GBJ16－87，国家及地方有关法律、法规、条例、规范等。2、劳动安全、卫生防范措施①污水处理站的设计必须按照国家有关法律、条例、规范进行，保证各项设计合理符合劳动、安全卫生规范；②污水处理站操作人员、管理人员应进行必要的安全教育、培训，制订必要的操作规程和管理制度，同时还必须考虑以下的劳动保护及安全措施；③各处理构筑物走道及临空设施均应设置保护栏杆、防滑梯、水池及配备求生设备；④根据污水站平面布置的实际情况，在站内适当地点设置冲洗、照明、通信及休息设施；⑤对于药品的使用及管理由专人负责，定期检查；⑥所有电器设备的安装、防护以及操作条件均按电器的有关安全规定设计、操作；⑦污水处理站的生产管理人员及操作人员宜定期进行身体检查，建立健康登记卡。3、消防8n污水处理站设计需按消防术消防条例及建筑设计防火规范《GBJ16－872001年版》有关条款执行。十五、存在问题及建议在初步设计过程中，尚缺乏部分环境评价报光资料，主要是：①地形、地质、水文资料；②上下水及地质资料；③管道埋设物（如给水管、煤气管、电力电缆、通讯电缆等）等资料详图；④污水管口的管径、高程等；⑤待上述资料完善后，在工程施工图设计时予以进一步完善；⑥建议进一步落实设计所需的资料及场地工程地质资料，并继续收集、完善施工图设计所需的其他基础资料。⑦充分听取、收集专家意见，及时修改未考虑到的设计方案，在工程图审查前修改进行完善。十六、施工进度计划本工程施工进度暂定为天项目102030405060708090100110120施工图纸设计技术交底施工准备土建施工土建主体验收设备安装运行调试工程验收注：施工图纸出来后，具体编制施工组织设计和施工方案，采用平行流水、交叉作业，在要求的工期内完成。8
