脱水蔬菜废水处理方案设计 28页

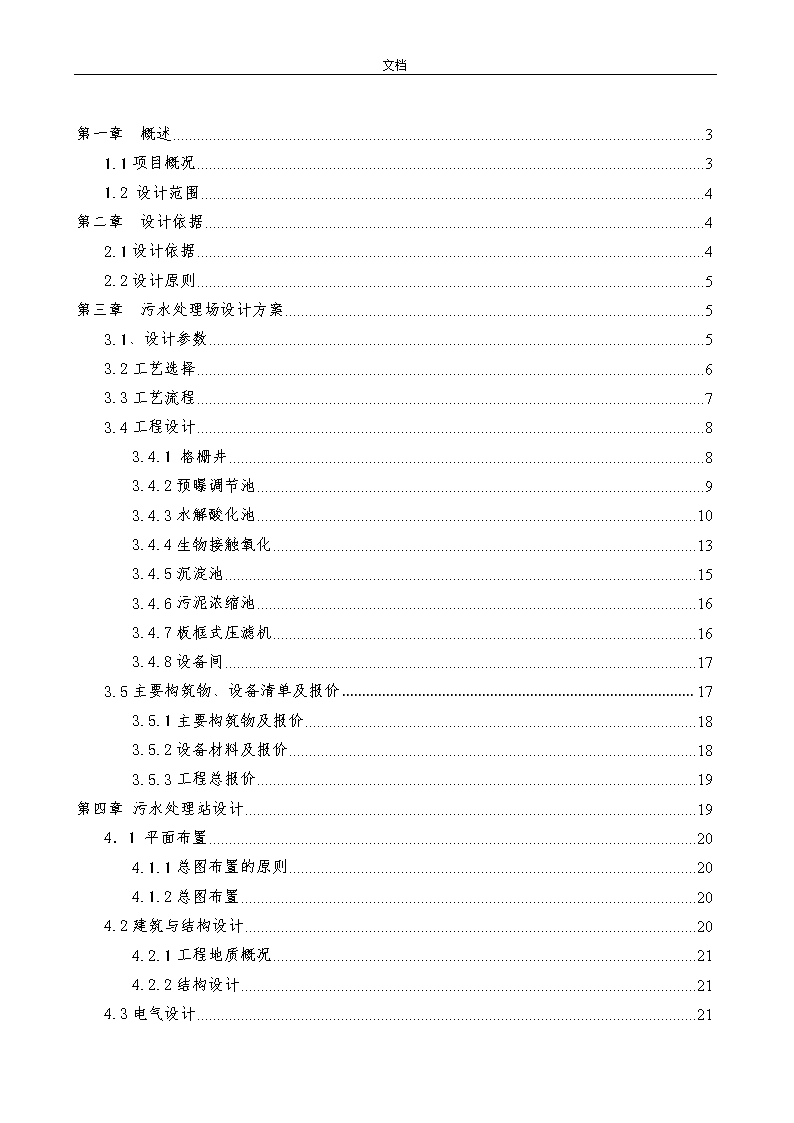

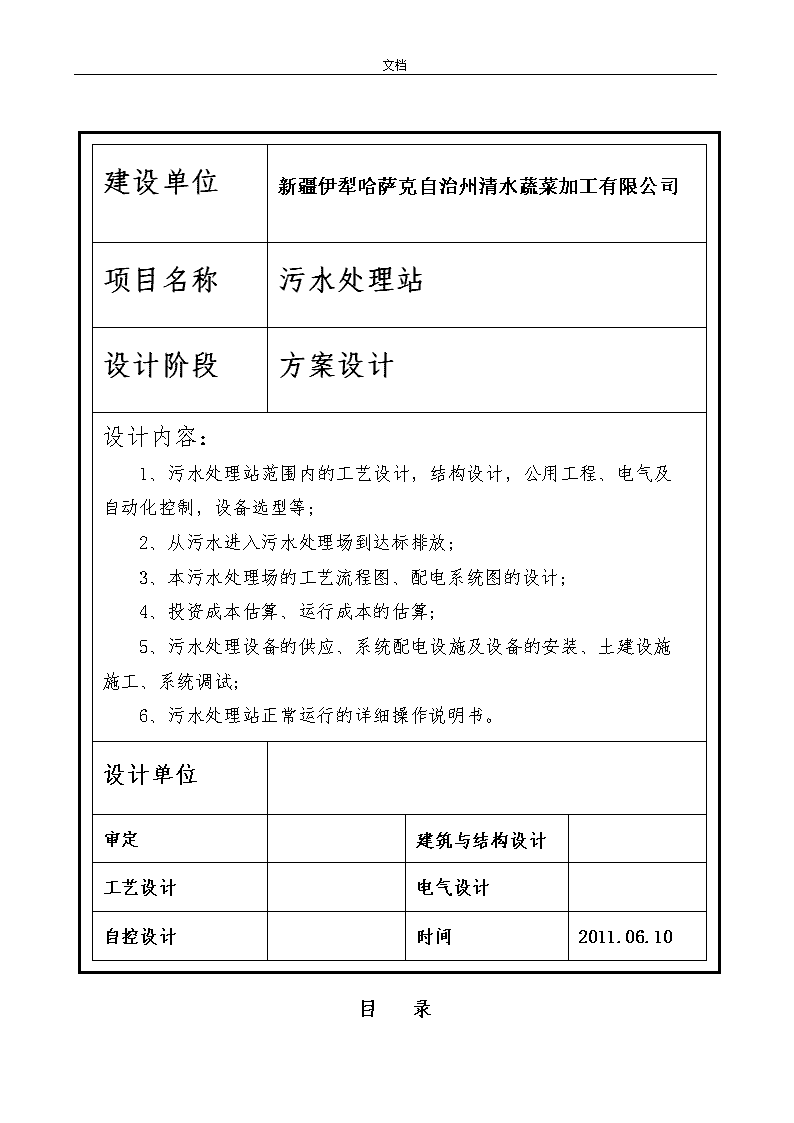

文档工艺设计建筑与结构设计电气设计自控设计时间审定设计阶段方案设计2011.06.1010设计单位项目名称污水处理站新疆伊犁哈萨克自治州清水蔬菜加工有限公司建设单位设计内容：1、污水处理站范围内的工艺设计，结构设计，公用工程、电气及自动化控制，设备选型等；2、从污水进入污水处理场到达标排放；3、本污水处理场的工艺流程图、配电系统图的设计；4、投资成本估算、运行成本的估算；5、污水处理设备的供应、系统配电设施及设备的安装、土建设施施工、系统调试；6、污水处理站正常运行的详细操作说明书。目录n文档第一章  概述31.1项目概况31.2设计范围4第二章  设计依据42.1设计依据42.2设计原则5第三章污水处理场设计方案53.1、设计参数53.2工艺选择63.3工艺流程73.4工程设计83.4.1格栅井83.4.2预曝调节池93.4.3水解酸化池103.4.4生物接触氧化133.4.5沉淀池153.4.6污泥浓缩池163.4.7板框式压滤机163.4.8设备间173.5主要构筑物、设备清单及报价173.5.1主要构筑物及报价183.5.2设备材料及报价183.5.3工程总报价19第四章污水处理站设计194．1平面布置204.1.1总图布置的原则204.1.2总图布置204.2建筑与结构设计204.2.1工程地质概况214.2.2结构设计214.3电气设计21n文档4.3.1设计依据214.3.2设计范围224.3.3供电电源224.3.4负荷计算224.3.5供电设计234.3.6动力设计234.3.7照明设计234.3.8接地设计244.3.9电缆敷设244.3.10主要电气设备244.4自控设计244.4.1概述244.4.2自动控制系统254.5公共工程254.6辅助设施254.7管理定员25第五章方案技术经济分析255.1、技术分析255.2、经济效益分析26第六章相关服务27附：（一）商务条款28附：（二）质量保证书及保证期29附：（三）质量及技术服务承诺30附：（四）售后服务承诺书32附：（五）企业简介32附：（六）公司业绩33附：（七）资质证书38第一章  概述1.1项目概况n文档贵公司是一家蔬菜加工企业，废水主要来源于清洗、蒸煮、糖浸等生产工序，以及地面和设备的冲刷、清洗用水，废水具有以下特点:①生产废水为季节性排放,水量变化大;②生产废水可生化性较好,BOD5/COD接近0.6;③综合废水SS含量高;如直接排放将会对周边的环境产生恶劣的影响。贵公司十分重视这一环保问题，积极贯彻执行“三同时”政策,故特委托我公司对废水治理进行方案设计。根据贵公司所提供污水排放情况，及相关环保部门提供的对该公司污水排放监测指标结合国家相关污水排放标准，我公司决定采用工艺先进、成熟稳定、经济、占地面积小、不影响贵公司内部环境的污水治理方案，使该厂污水早日达标排放，促进环境与经济持续发展。1.2设计范围本次污水治理方案编制范围：1、污水处理站范围内的工艺设计，结构设计，公用工程、电气及自动化控制，设备选型等；2、从污水进入污水处理场到达标排放；3、本污水处理场的工艺流程图、配电系统图的设计；4、投资成本、运行成本的估算；5、污水处理设备的供应、系统配电设施及设备的安装、土建设施施工、系统调试；6、污水处理站正常运行的详细操作说明书。第二章  设计依据2.1设计依据n文档1、贵公司所提供的数据及排放要求；2、《污水综合排放标准》GB8978-1996；3、《中华人民共和国水污染防治法》；4、《建设项目环境保护设计规范》877国环字第002号文；5、《给排水管道工程施工验收规范》；6、《中华人民共和国水土保持法》（1991-6-29）；7、《国务院关于环境保护问题的决定》，国环发[1996]31号；8、《工业企业噪声控制设计规范》（GB3095-1996）；2.2设计原则1、贯彻国家关于环境保护的基本国策，认真执行国家和地方的环保法规、政策、规范和标准。2、根据进污水处理场污水水质及达标水质要求，选用适合贵公司实际的、可靠的、高效的、经济合理的工艺，采用先进的处理设备，优化了性价比，提高污水处理效果，达到低能耗、低投资、少占地、管理方便、运行稳定、工期短的目的。3、工艺流程先进、简洁、可靠，便于操作管理，保证水质一次性达标。4、采用先进、可靠的自动化控制技术，提高污水处理场管理操作水平，保证污水处理场运行在最佳状态，选用的监控仪表能运行稳定，维修方便，操作简便。5、选用质量好、价格低、效率高的污水处理专用设备，减少维护工作量，增强运行的稳定性。6、无二次污染、清洁及安全生产原则。7、污水处理工艺与生产工艺密切配合，尽可能推行清洁生产，将排污量减少到最低。第三章污水处理场设计方案3.1、设计参数n文档根据业主提供的有关资料和情况介绍以及我公司多年的实践经验。3.1.1设计规模根据贵公司提供的资料,设计处理水量为Q=300m3/d,Qh=15m3/h（每天按运行20小时计算）3.1.2设计进水水质根据业主提供的资料，设计进水水质如下所示：指标CODCrmg/LBOD5mg/LSS（mg/L）PH进水水质8004502506～93.1.3设计出水水质1、处理后的污水应达到《污水综合排放标准》（GB8978-1996）中规定的二级排放标准。（单位：mg/L,PH值除外）项目PH值CODcrBOD5SS色度NH3-N石油类排放标准6-9≤150≤60≤150≤80≤25≤102、在常年运转中出水稳定要达到排放要求；3、工艺可行，技术成熟，在满足处理要求的前提下，要防止噪声、气体的二次污染，尽可能降低运行成本；4、污水处理站布局合理，尽量减少占地，环境优美与周围环境及建筑风格相协调。3.2工艺选择n文档选择污水处理工艺，首先应考虑处理工艺的实际效果，必须使处理工艺的去除效果满足污水处理程度的要求，使污水处理厂出水水质达标。其次，还要考虑工艺的可靠性、稳定性。因为污水是不断变化的，随生产批次不同、生产品种不同、生产量不同等，会在水质水量上产生一定的变化，因此要求稳定、可靠的工艺。在保证达标前提下，则应考虑工艺的经济指标。投资少、运行费用低的工艺是人们的首选，另外，占地少、工艺流程短、运行管理方便亦是选择工艺时应注意的问题。3.3工艺流程3.3.1工艺流程简介废水经厂内管道自车间收集后流入污水处理站。经格栅拦截去除废水中的悬浮物及杂质，然后自流入预曝调节池，进行均衡水质，调节水量，同时在该池内设置预曝气系统，去除污水中的部分有机物。然后用污水泵提升至水解酸化池，将大分子有机物分解为小分子有机物，提高废水的可生化性，再自流入生物接触氧化池，在充氧条件下，通过池内微生物的新陈代谢作用，彻底降解CODcr，BOD5。出水进入沉淀池进行固液分离，上清液达标排放。沉淀池一部分污泥回流至生物接触氧化池，剩余污泥泵入污泥浓缩池，依靠重力浓缩后泵入板框压滤机，经机械脱水后泥饼外运。3.3.2工艺流程图蔬菜废水预曝调节池格栅井栅渣外运n文档水解酸化池风机生物接触氧化池沉淀池上清液污泥浓缩池滤下液达标排放板框压滤机泥饼外运工艺流程图3.4工程设计3.4.1格栅井1功能：废水中含有大量的含水量较高的蔬菜茎、叶等物质,若直接使废水进入后续工艺，废水中的漂浮物、悬浮物等大颗粒物质会造成管中的堵塞，使后续工艺处理较为困难，大大影响了处理的效果，所以废水必先经过隔渣处理。使部分杂质、悬浮物、沉淀物等物质在进入生化处理前就被除出，保证后续工艺的正常进行。2设计参数A设计处理量：Qd=300m3/dQh=15m3/hB尺寸：2.0m×0.6（高度根据进水标高确定）钢混框架砖混结构，池体做好防渗防漏处理。n文档C配套设备：机械格栅1台（B=500mm，e=3mm）时控器一台3运行方式:利用时控器来控制机械格栅的运转；栅渣定期外运。3.4.2预曝调节池1功能：本项目生产过程中排出的废水，水量、水质等水质指标随排水时间大幅度波动。采用调节池进行水量、水质调节。使被处理的废水，水质均化、水量均衡，使后续处理构筑物和管渠不受废水高峰流量或浓度变化的冲击，确保运行稳定。同时在池内设置预曝气系统，可以去除部分有机物。2设计参数A设计流量：Qd=300m3/dQh=15m3/hB水力停留时间HRT=8h有效容积为120m3,钢混框架砖混结构，池壁做好防渗防漏处理。C配套设备潜污泵2台，一用一备，技术参数为：Qh=15m3/h,H=12m,N=1.1KW曝气风量由风机提供，2台，1用1备，Q=4.73m3/min,P=49KPa,N=7.5KW（与生物接触氧化池共用）曝气管一批液位控制器2台时控器2台3n文档运行方式：利用液位控制器及时控器来控制潜污泵的交替运行自动运行，也可手动控制；风机采用时间控制器来控制。3.4.3水解酸化池1功能：水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。这一阶段的基本特征是生物化学反应发生在细胞外，微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。生物催化反应主要表现为大分子物质的断链和水溶。酸化是一类典型的发酵过程，这一阶段的基本特征是微生物的代谢产物主要为各种有机酸（如乙酸、丙酸、丁酸等）。在厌氧条件下的混合微生物系统中，即使在严格地控制条件下，水解和酸化也无法截然分开。这是因为水解菌实际上是一种有水解能力的发酵细菌。水解是耗能过程，发酵细菌付出能量进行水解的目的，是为了取得能进行发酵的水溶性底物，并通过胞内的生化反应取得能源，同时排除代谢产物（厌氧条件下主要为各种有机酸）。如果废水中同时存在不溶性和溶解性有机物时，水解和酸化更是不可分割地同时进行。在实际工程中，应使酸化过程控制在最小范围，因为酸化使混合液PH值下降太多时，不利于水解的进行。从机理上讲，水解和酸化是厌氧消化过程的两个阶段，但水解酸化-好氧生物处理工艺中的水解酸化和厌氧消化工艺中的水解酸化处理的目的不同。水解酸化-好氧生物处理工艺中的水解酸化段的主要目的是将原废水中的非溶解性有机物转变为溶解性有机物，特别是工业废水，主要是将其中难生物降解有机物转变为易生物降解的有机物、提高废水的可生化性，以利于后续的好氧生物处理。混合厌氧消化工艺中的水解（酸化）的目的是为混合厌氧消化过程的甲烷发酵提供底物。n文档影响水解酸化过程的重要因素：（1）、PH值水解酸化微生物对PH值变化的适应性较强，水解酸化过程可在PH值3.5-10.0的范围内进行，本工程设计将PH值控制在6-9范围内。（2）、水温研究表明，水温在10-20℃之间变化时，对水解反应速度影响不大，参与水解的微生物对低温变化的适应性强。本工程设计中的废水为中温。（3）、底物的种类和形态底物的种类和形态对水解酸化过程的速度有很大影响。就多糖、蛋白质和脂肪三类物质来说，在相同的操作条件下，水解酸化速度依次减小。对同类有机物来说，分子量越大，水解越困难，相应地水解速度就越小。就分子结构来说，直链比支链容易水解；支链比环状易于水解；单环化合物比杂环或多环化合物易于水解。颗粒状有机物，粒径越大，单位重量有机物的比表面积就越小，水解速度也越小。粒径越小，水解液中溶解性COD浓度就越高。水解速度越大。（4）、污泥生物固定停留时间在常规的厌氧条件下，混合厌氧消化系统中，水解酸化微生物的比增殖速度高于甲烷菌，因此，当系统的生物固体停留时间较小时，甲烷菌的数量将逐渐减少，直至完全淘汰。如果甲烷菌的比增殖速度为μ，则水解酸化反应器的污泥生物固体停留时间θc，应满足的条件为：θc≤1/μ水解酸化池污泥生物固体停留时间，根据定义为：θc=XV/ΔXn文档式中θc——生物固体停留时间，d；X——水解池污泥浓度，VSS，mg/l；V——水解池容积，m3；ΔX——每天排除的剩余污泥量，VSS，kg/d。剩余活性污泥量ΔX由排泥量和排泥浓度决定，即ΔX=QwXw式中Qw——排泥量，m3/d；Xw——排泥浓度，VSS，kg/d。在水解池内，原废水中可生物降解固体有机组分被水解为溶解性有机物，微生物自身得以增殖。不可生物降解的固体有机组分以及无机固体组分在水解池内被部分截留。（5）、水力停留时间对水解酸化反应器来说，水力停留时间越长，底物与水解微生物接触时间也就越长，相应地水解效率也就越高。2设计参数A设计处理量:Qd=300m3Qh=15m3/hB水力停留时间：4hC有效容积V=60m3钢混框架砖混结构，池体做好防渗防漏处理。D配套设备：穿孔布水器1套循环搅拌泵1台，技术参数为：Qh=15m3/h,H=12m,N=1.1KWn文档时控器一台3、运行方式：利用时控器来控制循环搅拌泵的自动运行。3.4.4生物接触氧化接触氧化法是微生物附着在填料上形成生物膜，提高了池内的生物量和固体停留时间，因而有更高的去除率。其显著优点是不必担心丝状菌膨胀，因为丝状菌可以附着在填料上。生物O池采用生物接触氧化池工艺，接触氧化池内设置YDT立体弹性填料，主要特点如下：(1)、用优质的聚烯类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种为材料，混合以亲水、吸附、抗热氧等助剂，长时间浸泡在废水中不会降解，也不会有对微生物有毒害作用的物质溶出，优于采用其它诸如聚氯乙烯等材质。(2)、采用特殊的拉丝，丝条制毛工艺，将丝条插固于耐腐的中心绳上，制成了悬挂式立体弹性填料单体，填料在有效区域内能立体全方位均匀舒展满布，使水、气、生物膜得到充分接触交换，生物膜不仅能均匀地着床于每一丝条上，保持良好的生物活性和空隙可变性，而且能在运行过程中获得越来越大的比表面积，又能进行良好的新陈代谢。(3)、高的比表面积，普通微生物填料比表面积为90-180m2/m3，生物载体填料单面的比表面积可达320m2/m3，双面比表面积高达640m2/m3，由于具有高的比表面积，则单位容积内生物量就高，可以达到水力停留时间短的目的。n文档(4)、微生物的高活性。在填料的表面生长的微生物膜由于填料流化碰撞、曝气冲刷使微生物处于高活性的对数增长期，处理效率高。(5)、填料为悬挂型，更换方便，使用寿命长达10年以上。(6)、填料内部生长厌氧菌，产生反硝化作用，可以脱氮；外部生长好氧菌，进行好氧分解有机物。所以同步存在着硝化与反硝化作用。几种填料使用结果性能对比　COD去除率（%）BOD去除率（%）挂膜情况结球情况弹性立体填料75-8985-93易挂不结球组合填料75-9085-94易挂不结球软性填料65-8080-88易挂易结球半软性填料50-6070-75易挂不结球弹性填料65-8376-89易挂易结球易掉丝弹性生物填料65-8376-89易挂不结球双片组合填料75-9085-93易挂易结球2设计参数A设计流量：Qd=300m3/dQh=15m3/hB水力停留时间HRT=8h有效容积为120m3,钢混框架砖混结构，池壁做好防渗防漏处理。C配套设备：弹性填料V=80m3及填料支架一批。曝气管一批。风机，2台，1用1备，Q=4.73m3/min,P=49KPa,N=7.5KWn文档（与预曝调节池共用）时控器2套3运行方式：利用时控器来控制风机的自动交替间歇运行，也可手动运行。3.4.5沉淀池1功能污水经过生物接触氧化池处理后自流入终沉池，该池就是沉降收集生物接触氧化池中脱落的污泥，并设置回流系统满足生物接触氧化池内的污泥浓度。常见的沉淀池有平流式、竖流式、辐流式、斜流式，平流式沉淀控制较难掌握，进、出水配水不易均匀，排泥工作复杂，受污水水质的影响刮泥机易被锈蚀，不适用于本工程。斜流式虽停留时间短，占地面积小，但其构造复杂，斜板、斜管的造价昂贵，需要定期对其进行检查、更换，易堵塞，且斜流式沉淀池的耐冲击负荷差，对于本工程来说这种沉淀池也不适用，我公司选用竖流式沉淀池，该沉淀池占地面积小、排泥方便，管理简单，停留时间短，操作简单，运行费用低等特点、沉淀效率高，2设计参数A设计流量：Qd=300m3/dQh=15m3/hB水力停留时间HRT=2h，沉淀池表面负荷0.7～1.0m3/(m2•h)有效容积为30m3,钢混框架砖混结构，池壁做好防渗防漏处理。C配套设备：污泥泵2台，污泥泵技术参数为：Qh=6m3/h；扬程H=18m；N=0.75kw中心布水器一套时控器1套n文档3运行方式：利用时控器控制污泥泵的自动运行，也可手动控制。3.4.6污泥浓缩池1功能：将各沉淀池内污泥一同打入污泥浓缩池进行浓缩处理，然后泵入板框压滤机进行泥水分离，上清液返回调节池再处理。2设计参数：有效容积：V=20m3钢混框架砖混结构，池壁做好防渗防漏处理。3.4.7板框式压滤机1功能：产生的剩余污泥经浓缩处理后,污泥含水率在94%左右,必须经脱水处理将含水率降至75%左右才能外运处置。在该工程我公司根据产生的污泥量决定采用BYJ650板框式压滤机（液压压紧、机械保压）。 BYJ650板框式压滤机组主要由板框式压滤机、全自动絮凝剂制备投加装置、进泥泵、全自动控制系统等构成。2设计参数：A每天处理量：12.4m3/d（含水98%）B配套设备： BYJ10/650板框式压滤机（液压压紧、机械保压）1台进泥泵1台型号过滤面积m2滤室总容量L滤板外框尺寸mm滤板厚度mm滤室数量pcs滤饼厚度mm外形尺寸长×宽×高mm电机功率kw过滤压力Mpa整机质量kgn文档BYJ10/65010160650x6503020303113x1050x10231.50.614003.4.8设备间1、格栅间S=10m2，室内安装机械格栅一台。2、设备间S=20m2,室内安装鼓风机2台，1用1备，进口采用双层隔音，进风口装有消声器、风机过滤器，因此噪声低，风机运行寿命30000小时，电机功率为7.5kw；室内安装控制柜一台，办公桌一张，墙上张贴工艺流程及各种管理制度，照明灯1盏；3、污泥脱水间及加药间S=20m2，室内安装板框压滤机1台，加药装置2套，照明灯1盏；以上构筑物均建于地表，为了美观与场内构筑物协调一致，外墙贴瓷砖。3.5主要构筑物、设备清单及报价3.5.1主要构筑物及报价序号名称规格单位数量备注1格栅井2.0m×0.6座1钢混框架，砖混结构2预曝调节池120m3座1钢混框架，砖混结构3水解酸化池60m3座1钢混框架，砖混结构4生物接触氧化池120m3座1钢混框架，砖混结构5沉淀池30m3座1钢混框架，砖混结构6污泥浓缩池20m3座1钢混框架，砖混结构7格栅间10m2座1砖混结构8设备间20m2座1砖混结构9污泥脱水间及加药间20m2座1砖混结构10塑钢窗C1515扇3n文档11木门M1221张312其它辅助项目管道预埋，施工降水，基坑处理，基坑支护，地基处理等，临建设施，机具，摸板13土建总投资40万元14备注除设备间以外，其他构筑物均采用全地埋式结构3.5.2设备材料及报价序号名称主要参数单位数量产地备注1机械格栅B=500mm,E=3mm台1江苏2泵潜污泵Qh=15m3/h,H=12m,N=1.1KW台2上海循环搅拌泵Qh=15m3/h,H=12m,N=1.1KW台1上海污泥泵Qh=6m3/h:H=18m:N=0.75KW台2上海进泥泵G25-1台1上海3风机系统Q=4.73m3/min，N=7.5KW台2山东1用1备4曝气系统DN50/DN80套4市场采购5填料系统弹性填料φ150m380江苏填料支架批1现场制作6中心布水器套2现场制作7板框压滤机BYJ10/650台1杭州8控制系统台1自动控制与手动相结合控制元件批1配套控制电缆批1配套9穿孔布水管批110管道阀门批111电线电缆批112其他辅助设备批113设备总投资34万元n文档3.5.3工程总报价序号名称单价(万元)总价(万元)备注1土建总投资40402设备总投资3434含安装人员工资3安装运输费224调试费22包括菌种费5验收费55包含水质监测费、编制验收报告书6税金4.04.07合计87万元（大写：捌拾柒万元整）第四章污水处理站设计4．1平面布置4.1.1总图布置的原则１）处理构筑物之间间距的确定，考虑各管道施工维修方便。２）考虑消防安全要求，设置必要的设施。３）考虑发生臭气的处理构筑物，设置排风设施。４）按照建成范围或处理站要求，采取绿化措施进行隔离。５）与贵单位总体布置相配，建筑风格一致。６）布置紧凑、尽量采用共壁，以减少占地面积和污水管道的长度，并便于管理。７）充分利用地形，以减少占地面积和污水管道的长度，并便于管理。８）要考虑扩建的可能，留有适当的扩建余地，并考虑扩建施工的方便。n文档4.1.2总图布置本工程将水处理构筑物布置于常年风向下风，采用地埋式结构。本设计考虑到污水的来向及其处理后的排水方向，同时兼顾风向、地形，以利于创造较好的工作休息环境。根据贵单位地形条件及气象条件，要求与贵单位总平面布置相配，力求做到对贵单位正常工作没有影响，且工艺流程合理，功能分区明确，尽量做到环境美化和建筑物实用与美观相协调统一。4.2建筑与结构设计4.2.1工程地质概况本污水处理项目贵单位300m3/d污水处理工程。抗地震烈度按8度设防。消防设计同一时间一次火灾，则消防用水量为15L/s。构筑物垫层采用C10混凝土，垫层厚为100mm。采用整体基础。4.2.2结构设计(1)构筑物、建筑物结构形式盛水构筑物：全部采用钢砖结构，混凝土抗渗等级Ｓ8，掺UEA以提高混凝土的抗裂防渗能力。(2)、地基处理根据以上构筑物、建筑物结构形式简介，除素填土、细砂和粘土层不宜作天然地基，应予清除外，其余各层地基容许承载力视各构筑物和建筑物基础埋深选用，均可作为基础的持力层。n文档4.3电气设计4.3.1设计依据①．国家有关电气设计规程、规范和标准，具体内容如下：——供电系统设计规范，GB50052；——低压配电设计规范，GB50054；——通用用电设备配电设计规范，GB50055——建筑防雷设计规范，GB50057；——电力装置的继电保护和自动装置设计规范，GB50062；——电力装置的电气测量仪表装置设计规范，GB50063；——电力装置的过电压保护设计规范，GB50064；——电力装置的接地设计规范，GB50065；——电力M程电缆设计规范，GB50217；——工业企业照明设计规范，GB50034；②．工艺、土建提供的用电资料。4.3.2设计范围污水处理站低压配电，动力，照明以及保护接地。4.3.3供电电源污水处理站对电源的可靠性要求较高，从贵单位低压配电室配电屏引出一路电源，采用三相五线制，到污水处理站的电源控制柜，动力电源采用三相五线制，照明电源从电源控制柜引出一组，采用单相三线制。n文档4.3.4负荷计算根据工艺方案，用电负荷估算如下：表5-1工艺负荷计算表序号用电设备组名称设备容量KxCOSφ负荷计算工作容量备用容量有功功率无功功率视在功率(KW)(KW)(KW)kVar(KVA)1机械格栅0.7502潜污泵1.11.13循环搅拌泵1.104污泥泵1.505螺杆泵1.106风机7.57.57板框压滤机1.508加药泵及搅拌机209照明0.3010小计16.858.625.4511考虑Kt304.3.5供电设计污水泵、风机、污泥泵动力等设备采用电控柜集中供电控制，并配有开／停按钮和手动／自动转换开关。照明电源主电源控制柜引出一组220V电源供电控制，并分别配有控制按钮开关。n文档4.3.6动力设计动力电力设备电源均主电源控制柜引来，用铜芯电缆供电。对各用电设备进行配电和控制。根据环境要求，选用动力配电箱/柜的型式，用于户外的采用户外防雨型。4.3.7照明设计主要采用白炽灯或日光灯。路灯采用庭院灯，由铜芯电缆供电，在变配电室用光电控制器控制。照明灯具使用电压为220V。插座引接专用的保护线(PE)，照明灯具不引接保护线。4.3.8接地设计根据国家规范要在进线处安装重复接地装置，重复接地电阻应小于10Ω。4.3.9电缆敷设污水处理站外电缆从电源控制柜引出沿电缆沟或电源线管敷设；电缆较少处可直埋敷设；电缆较多时沿电缆桥架敷设；构筑物内电缆明敷时均穿挠性防水金属管保护。电缆进出构筑物处均穿钢管保护。构筑物内暗敷电缆、电线均穿管敷设。4.3.10主要电气设备表4-2电气设备表n文档序号名称型号单位数量1低压电源控制柜(0.5m×0.3m×1.4m)台12照明开关个44.4自控设计4.4.1概述本工程拟采用全自动控制，通过终端智能仪表，进行终端控制设备进行动作。以达到无需人员操作的程度。通过操作终端设定工艺参数，对电气设备进行控制。4.4.2自动控制系统（1）污水较少时，或没有污水时，风机设置自动启、停工作，采用间隙曝气，维持微生物生长供氧需要，从而避免因无水时生化反应池出现厌氧，好氧微生物死亡情况，同时以能防止微生物过氧化而死亡。（2）污泥泵采用时序控制、定期排泥。（3）接触氧化池曝气风量可根据实际情况需要调节，调节曝气时间。（4）可根据污水量大小调节进水、进气阀门，使设备连续运转，有利于微生物正常生长。4.5公共工程（1）、给水该污水场自来水主要加药及清洁，通过给水管网供给。（2）、雨水排水拟设计场内雨水排水系统，雨水自流排入地表河流。（3）、绿化本工程采用地埋式污水处理，为了美观及与场内构筑物协调一致，业主可在污水处理站配置种草绿化，美化环境。n文档4.6辅助设施设备间、污泥脱水及加药间建于地表，外墙贴瓷砖。4.7管理定员本工程采用全自动／手动控制系统，日常只需一人定期管理，定期对设备进行保养维护和工艺调整。第五章方案技术经济分析5.1、技术分析（1）贵公司排出的污水有机物浓度高，溶解性和胶体性固体浓度高，悬浮物的含量高，故其废水必经过处理，达国家标准后方可排放。（2）常规污水处理设施都需每日开关电源、阀门，需专人值守，而本方案采用手动／自动切换控制，可不需专人值守，开关电源、阀门等，只需按机械设备保养制度定期保养，从而为员工减轻操作负担，减少人员编制。（3）因采用低噪声设备,故而对周围环境产生的噪声污染小。（4）因工艺中大多采用重力自流，且选用高效低能耗水泵。（5）控制上采用全自动／手动控制。5.2、经济效益分析1、工资：因污水处理场采用全自动控制，故无需专人值守，只需按机构设备保养制度定期保养，故拟定员工1人，工资为1200元/月,则人工费为：1200/30=40元/天。2、电耗水泵日常用1台，风机1台，污泥泵2台，螺杆泵1台，污泥脱水机1台，则每天电耗：n文档名称数量工作数量工作时间(h)单台功率(KW)每天用电量(KW·h)机械格栅1180.756潜污泵21201.122循环搅拌泵11201.122污泥泵2220.753风机21107.575螺杆泵1131.54.5板框压滤机1131.54.5合计137污水站建成后日耗电量为137KW.h，以0.50元/KW.h，则每日电费：137×0.50＝68.5元／日。3、运行费用：总运行费用E=40元+68.5元=108.5元=0.36元/m3故平均处理1m3污水综合支出约为0.36元/m3。n文档第六章相关服务１、我公司出厂设备保修两年。２、保修期内如出现故障，我公司负责免费维修，接到正式通知后24小时到达为用户免费服务。保修期满酌情收取材料费。３、设备终身维修，公司专设一名技术人员，对设备运行情况定期回访，及时按实际情况对系统进行调整，使污水处理设备长期保持最佳运行状况，制定用户服务卡。４、长期提供备品备件。５、免费提供相关技术咨询，为用户提供详尽污水处理操作使用手册及相关技术资料。６、免费进行方案设计。７、兔费培训操作技术人员。８、污水处理设备开始调试后，供方通知需方安排操作人员进行技术培训，培训以需方操作人员能独立熟练操作为目标，并有一定的维修能力。９、培训内容以《污水处理操作规章制度》为纲要，在被培训人员读完规章制度后进行。n文档
