300床位医院医疗废水处理方案设计 15页

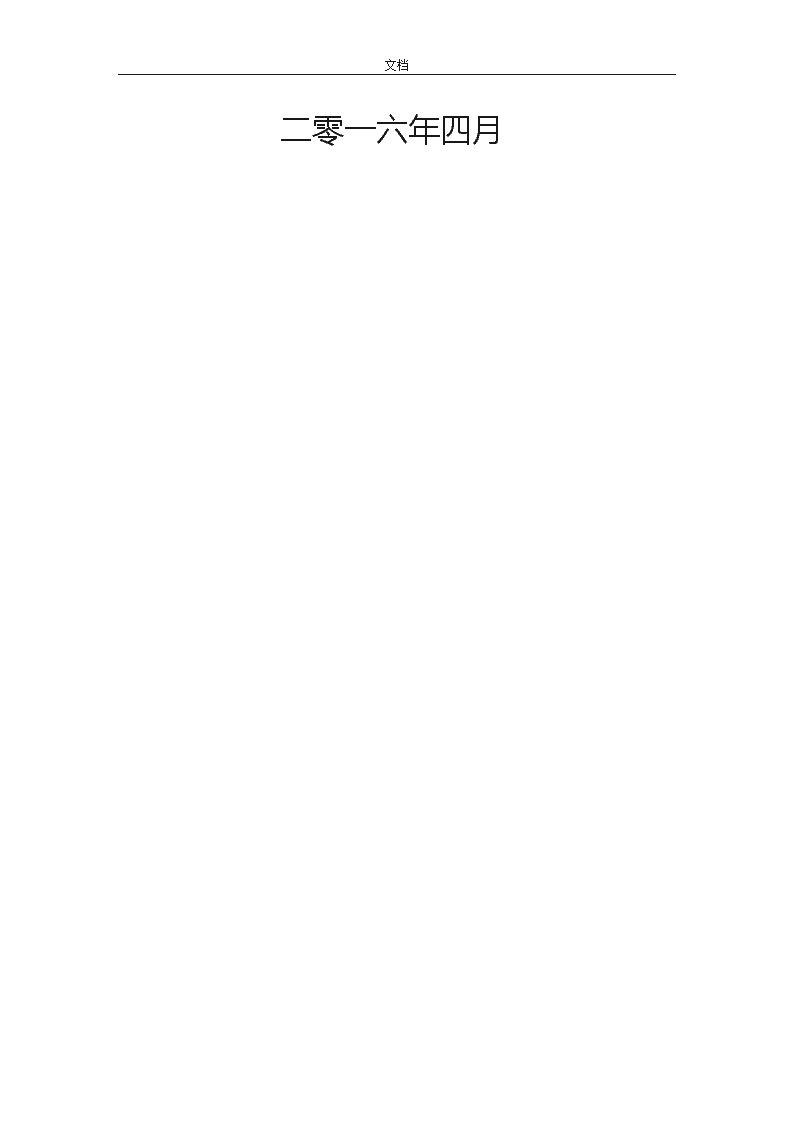

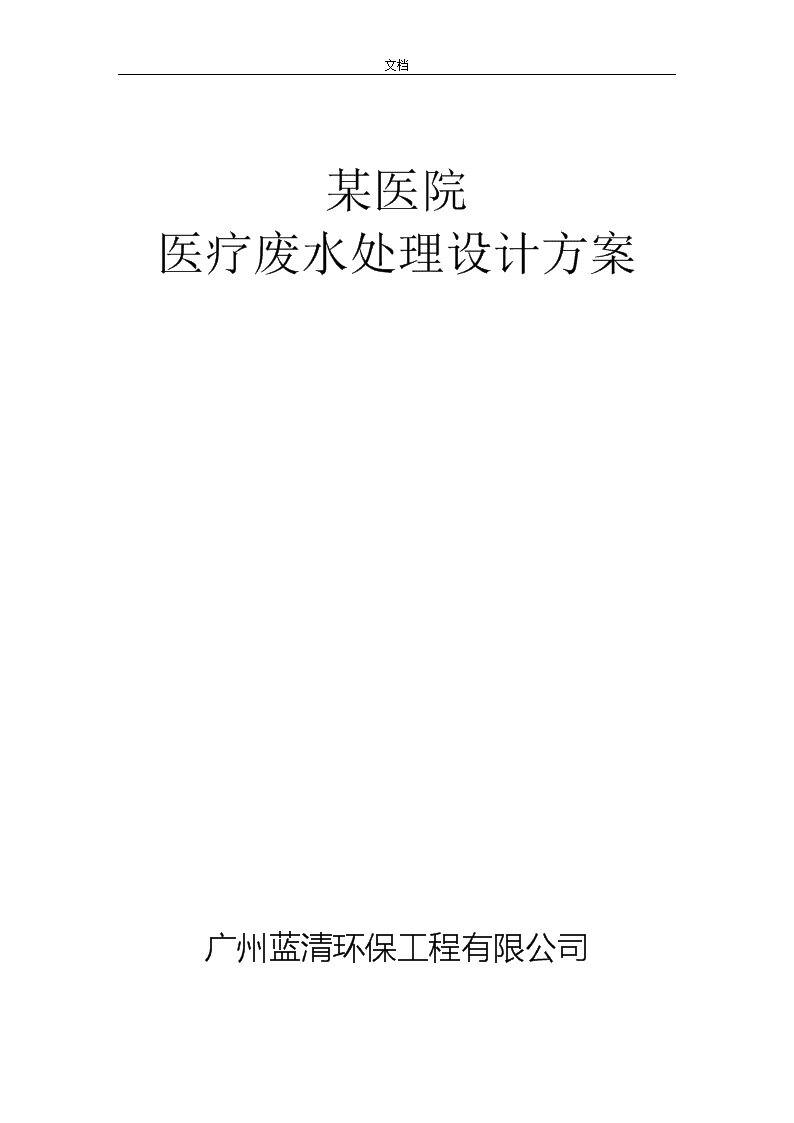

文档某医院医疗废水处理设计方案广州蓝清环保工程有限公司n文档二零一六年四月n文档一、概述本项目位于***，所产生的污水类型为医疗废水。其污水直接排放会造成较大的环境污染，引起不可预估的疾病。因此,在污水排入市政下水道之前，需对其进行处理后才能排放。受建设单位委托，我司根据所提供的有关资料，经分析研究后设计本污水处理工程的治理方案。医疗污水经处理后各项指标达到《医疗机构水污染物排放标准》（GB18466-2005）预处理标准，然后再排入市政下水道,送入污水处理厂进行集中处理。二、设计原则、依据及范围2.1设计原则u采用合理的、成熟的污水处理工艺。u技术可靠性高，出水稳定达到设计之排放标准。u投资少、运行费用低、操作管理方便。u因地制宜，建筑物占地面积小，布局合理、美观。u噪声低，气味少，无二次污染。u主体构造物结构、设备、电气质量可靠。2.2设计依据u《中华人民共和国环境保护法》u《中华人民共和国水污染防治法》u《医疗机构水污染物排放标准》GB18466-2005预处理标准u《室外排水设计规范》GBJ14-87u《建筑地基基础设计规范》GBJ10-89u当地环保部门的有关规定和要求；u贵单位提供相关资料n文档三、设计水量、水质及治理目标3.1设计水量每日污水排放量：Qd＝300m3/d平均时排污水量：Q＝12.5m3/h(每日排污时间为24小时)设计处理能力：Qs=15m3/h（按每日运行24小时计）3.2设计水质根据业主提供的资料，并参考同类型医院污水水质确定设计进水水质如下：SSCODCrBOD5NH3-N动植物油处理前医院污水浓度（mg/l)22040020040203.3治理目标本项目的医疗污水经处理后，出水水质达到《医疗机构水污染物排放标准》（GB18466-2005）预处理标准，具体如下：PHCODBOD悬浮物粪大肠菌群数动植物油石油类阴离子表面活性剂6-9≤250mg/L≤100mg/L<60mg/L≤5000个/升≤20mg/L≤20mg/L≤10mg/L四、工艺设计4.1医疗废水的特点医疗废水与一般生活污水相似，但又有其突出的特点：（1）污染物种类较多。医院污水主要污染物其一是粪大肠菌群和大肠菌群及传染性细菌和病毒等病原性微生物；其二是PH、BOD、COD、SS、有害的物理化学污染物。（2）医疗废水具有空间污染、急性传染和潜伏性传染等特征。（3）医疗废水的污染物虽然成份复杂，但浓度较低，处理技术成熟。4.2工艺分析n文档医疗废水治理的原则，一方面要考虑污水中细菌、病毒的种类和数量，另一方面还应考虑污水的理化指标和毒理指标，更主要的还必须考虑污水的排向和受纳水体对水质的要求。另外，2005年7月，国家环保总局批准了医疗机构污水排放的新标准，明确规定医疗废水必须经过二级处理后，再进行消毒，这样不仅可使消毒剂耗量减少，提高消毒效果，更可以使污水中各项污染因子达标排放。鉴于医疗废水的污染物浓度变化较大，且需要达到《医疗机构水污染物排放标准》GB18466-2005的预处理标准，我司建议采用：水解酸化+生物接触氧化法＋二氧化氯消毒处理工艺。水解（酸化）处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。水解酸化工艺根据产甲烷菌与水解产酸菌生长速度不同，将厌氧处理控制在反应时间较短的厌氧处理第一和第二阶段，即在大量水解细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。生物接触氧化法，是一种介于活性污泥法和生物膜法的污水生物处理技术，兼备两者的优点。其主要构筑物为生物接触氧化池，池内充填填料。已经充氧的污水以一定的流速流经被其浸没的填料，在填料上形成生物膜。污水与生物膜广泛接触，在生物膜上微生物的作用下，有机污染物得到去除，污水得到净化。由于池内具备适于微生物栖息增殖的良好环境条件，因此，生物膜上生物相丰富、食物链长、微生物浓度高、活性强，不产生污泥膨胀，污泥生成量少，且易于沉淀。生物接触氧化法具有多种净化功能，除有效地去除有机物外，如运行得当，还能够脱氧和除磷。生物接触氧化法的关键部位是填料。传统的蜂窝状塑料管较易堵塞，现在常采用吊挂式软性填料和悬浮或半悬浮球形填料，能有效地防止堵塞，且面积较大，处理效果好。4.3消毒方法医疗废水类似于生活污水，但比生活污水所含的化学成分更为复杂，其含有大量的致病菌，因此医院污水必须进行消毒处理。消毒是医院污水处理的重要工艺过程，其目的是杀灭污水中的各种致病菌。医院污水消毒常用的消毒工艺有氯消毒（如氯气、二氧化氯、次氯酸钠）、氧化剂消毒（如臭氧、过氧乙酸）、辐射消毒（如紫外线、¦Ãn文档射线）。现在对常用的氯消毒、臭氧消毒、二氧化氯消毒、次氯酸钠消毒和紫外线消毒法的优缺点进行了归纳和比较如下表。表4-1常用消毒方法比较消毒方法优点缺点消毒效果氯Cl2具有持续消毒作用；工艺简单，技术成熟；操作简单，投量准确。产生具致癌、致畸作用的有机氯化物(THMs)；处理水有氯或氯酚味；氯气腐蚀性强；运行管理有一定的危险性。能有效杀菌，但杀灭病毒效果较差。次氯酸钠NaClO无毒，运行、管理无危险性。产生具致癌、致畸作用的有机氯化物(THMs)；使水的PH值升高。与Cl2杀菌效果相同。二氧化氯ClO2具有强烈的氧化作用，不产生有机氯化物(THMs)；投放简单方便；不受pH影响。ClO2运行、管理有一定的危险性；只能就地生产，就地使用；制取设备复杂；操作管理要求高。较Cl2杀菌效果好。臭氧O3有强氧化能力，接触时间短；不产生有机氯化物；不受pH影响；能增加水中溶解氧。臭氧运行、管理有一定的危险性；操作复杂；制取臭氧的产率低；电能消耗大；基建投资较大；运行成本高。杀菌和杀灭病毒的效果均很好。紫外线无有害的残余物质；无臭味；操作简单，易实现自动化；运行管理和维修费用低。电耗大；紫外灯管与石英套管需定期更换；对处理水的水质要求较高；无后续杀菌作用。效果好，但对悬浮物浓度有要求。在众多消毒处理方法当中，氯消毒法因为其价格便宜，消毒效果可靠而得到了最广泛的应用。在氯系消毒法中，常用的药剂有氯气、液氯、漂白粉、漂白精、次氯酸钠和二氧化氯等，二氧化氯的杀菌效果是非常好的，二氧化氯本身具有非常强的渗透能力，可以很轻松的就渗入到细胞壁或者是病毒的外壳当中，然后再使病菌菌体的蛋白变质，最终杀死病菌，它可以通过分解形成一种生态的氧，让细菌蛋白氧化和变性，而生成的氯元素则直接的与菌体蛋白接触，让菌体蛋白失去活性，氧和氯两种元素一起作用在病菌上面，最终可以轻易的将病菌杀死，而且二氧化氯还是一种价格非常低的杀毒剂，在众多的消毒剂当中，要数二氧化氯的价格最低了。n文档4.4工艺流程医疗废水格栅井ClO2消毒二氧化氯发生器污泥浓缩池污泥回流接触消毒池斜管沉淀池接触氧化池水解酸化池调节池鼓风机上清液压滤液板框压滤机定期压滤，泥饼外运处理清水池达标排放4.5流程说明(1)医院污水首先进入格栅井经过细格栅槽去除粗大悬浮杂物后两级隔渣后自流入调节池，调节池作用主要是对水质、水量进行调节，使后续生化处理运行稳定，从而提高处理效果。(2)调节池的污水再通过潜水泵连续稳定地泵入到水解酸化池，水解酸化池是本工艺流程的核心部分，污水中绝大部分的CODcr、BOD5等有机污染物在此得到去除，从而保证污水能达标排放。(3)酸化n文档阶段是大分子有机物降解的必经过程，大分子有机物想要被微生物所利用，必须先水解为小分子有机物，这样才能进入细菌细胞内进一步降解。酸化阶段是有机物降解的提速过程，因为它将水解后的小分子有机物进一步转化为简单的化合物并分泌到细胞外。(1)水解酸化池出水自流进接触氧化池，通过好氧菌的新陈代谢对污染物进一步的降解，接触氧化池出水通过斜管沉淀池进行泥水分离，上清液进入接触消毒池在二氧化氯消毒液的作用下进行杀菌消毒后流入清水池外排。(2)沉淀池的污泥回流至前端生化池，剩余污泥由污泥泵抽至污泥浓缩池进行浓缩，并定期压滤，泥饼外运处理。(3)污水经过上述流程的处理后，出水水质达到《医疗机构水污染物排放标准》（GB18466-2005）预处理标准。经处理后达标污水排入市政下水道，最终经市政污水管网流至城市污水处理厂进一步集中处理。五、主要建构筑物设计参数5.1格栅井净空尺寸：2000×1500×1500mm结构形式：钢砼配套设施：304不锈钢格栅一个5.2调节池净空尺寸：5000×4500×3000mm有效水深：2.8m停留时间：4.2h结构形式：钢砼配套设施：潜污提升泵数量：2台（一用一备）型号：50QW15－15－1.5流量：Q=15m3/h扬程：H=15m功率：N=1.5KW材质：铸铁n文档5.3水解酸化池净空尺寸：4800×3000×3000mm有效水深：2.8m停留时间：2.7h结构形式：钢砼配套设施：挂式组合填料：30m3填料支架：双层共30m2曝气装置：PVC-U穿孔管安装间距：400mm5.4生物接触氧化池净空尺寸：4800×3000×3000mm有效水深：2.7m停留时间：2.6h结构形式：钢砼配套设施：挂式组合填料：30m3填料支架：双层共30m2曝气装置：PVC-U穿孔管安装间距：400mm螺旋式鼓风机：数量：2台（一用一备），型号：CCR-65气量：3.30m3/min，功率：4kw，转速：2130r/min5.5斜管沉淀池净空尺寸：3300×2000×3000mm有效水深：2.65m停留时间：1.2h结构形式：钢砼，设置两个梯形储泥斗n文档配套设施：（1）PVC-U排泥装置，两套（2）PVC斜板管，φ50mm，数量：7m3斜管支架：7m2，材质：8#槽钢，10厘螺纹钢（3）污泥回流泵数量：2台（一用一备）型号：50QW10-10-0.75流量：Q=10m3/h，扬程：H=10m功率：N=0.75KW，材质：铸铁5.6接触消毒池净空尺寸：3300×2800×3000mm有效水深：2.6m接触时间：1.6h结构形式：钢砼，分成三格，折流过水配套设施：（1）曝气搅拌规格：PVC穿孔管，φ25mm（2）二氧化氯发生器型号：SRT-500有效氯产量：500g/h消毒剂投加管：25mm数量：1套5.7污泥浓缩池净空尺寸：3000×1500×3000mm结构形式：钢砼5.8清水池净空尺寸：1800×1500×3000mm结构形式：钢砼n文档六、主要工艺设备及材料一览表序号设备材料名称规格型号单位数量备注1不锈钢格栅　2000*1500*1500mm套1304不锈钢2潜污提升泵50QW15-15-1.5台2铸铁　3液位控制器　套1　4流量计LZS-50套1　5罗茨风机CCR-65台2　6二氧化氯发生器SRT-500套1含自控7污泥回流泵50QW10-10-0.75台2铸铁8挂式组合填料φ180mm立方60　9填料支架8#槽钢、钢筋、角铁平方60　10活性污泥菌种　吨3　11污泥回流系统　套2PVC-U12板框式压滤机过滤面积5m2，液压台1　13空压机　台1　14隔膜泵　台1　15斜管填料φ50mm平方7　16斜管填料支架钢筋、角铁平方7镀锌管材17曝气系统　套2　18管道及阀门配件镀锌管、PVC-U批1　19五金杂件焊条、螺丝、油漆批1　20电控系统控制柜、电线电缆，自动控制器套1　七、噪声控制7.1噪声控制根据设备的造型分析，主要产生噪声为水泵和鼓风机，水泵选用潜水泵，其噪声对周围环境不会产生影响，而鼓风机噪声较大，在70dB(A)~90dB(A)，因此，鼓风机是该工程噪声的主要控制点，其治理措施如下：n文档(1)罗茨鼓风机入风口加消声器，风管包隔声层可降低10~15dB(A)。(2)风机房采用消隔声方法，并在消声的同时考虑设备的通风冷却，可降低15dB(A)。通过以上措施可使设备噪声降到70dB(A)以下，周围环境噪声完全可以达到国家标准要求。八、电气及自控系统设计8.1设计范围包括污水处理站界区内的低压配电、自动控制、室内外照明及防雷接地系统。8.2电源及用电负荷污水处理站设一路供电电源，由医院提供：~380/200V，50Hz，配电系统采用三相五线制、单相三线制，接地保护系统为TN-S系统。8.3电缆及敷设电力电缆选用VV型及VV22型，控制电缆选用KVV型及KVVP型，照明电缆选用BVV型。敷设方式采用穿管暗敷，室内照明用难燃塑料线槽明敷。8.4防雷接地采用避雷带,避雷短针对建筑物作防雷保护。利用天然接地体加上人工接地极作为接地极,工作接地和保护接地共用一套接地极。8.5控制设计l调节池提升泵设置浮球液位自动控制。n文档8.6主要电气设备、仪表、材料表序号名称及规格数量备注1低压配电箱1个2集中控制箱1个3电缆1批4U-PVC管1批5照明1宗6防雷接地1套九、土建设计9.1土建设计原则——满足工艺设计的要求。——符合城市规划要求。——与医院总体设计相协调。——选择合理的结构类型和基础类型。——按地震烈度七度设防。——符合防火防洪要求。9.2结构类型设计建筑物采用钢筋混凝土框架结构，一般构筑物采用钢筋混凝土和不锈钢焊接结构。9.3建构筑物设计要点建筑物内地面采用瓷砖地面，内墙用乳胶漆涂刷。构筑物采用防水砼，砼抗渗等级S8，池面批水泥砂浆。9.4总平面布置本工程全地埋式，控制室建在地面上，力求使总平面设计与整个医院风格统一、协调、和谐。n文档9.5主要建构筑物一览表序号项目名称技术参数结构数量单位1格栅井2000×1500×1500mm钢砼4.5立方2调节池5000×4500×3000mm钢砼67.5立方3水解酸化池4800×3000×3000mm钢砼43.2立方4接触氧化池4800×3000×3000mm钢砼43.2立方5斜管沉淀池3300×2000×3000mm钢砼19.8立方6接触消毒池3300×2800×3000mm钢砼27.7立方7污泥浓缩池3000×1500×3000mm钢砼13.5立方8清水池1800×1500×3000mm钢砼8.1立方9零星土建及其他设备基础、爬梯、管沟、预制盖板等　1项十、工程投资概算一、土建部分报价序号项目名称技术参数单位数量单价总价结构1格栅井2000×1500×1500mm立方4.59504275钢砼2调节池5000×4500×3000mm立方67.595064125钢砼3水解酸化池4800×3000×3000mm立方43.295041040钢砼4接触氧化池4800×3000×3000mm立方43.295041040钢砼5斜管沉淀池3300×2000×3000mm立方19.895018810钢砼6接触消毒池3300×2800×3000mm立方27.795026315钢砼7污泥浓缩池3000×1500×3000mm立方13.595012825钢砼8清水池1800×1500×3000mm立方8.19507695钢砼9零星土建及其他设备基础、爬梯、管沟、预制盖板等项180008000　10合计　　　　224125　二、机电设备安装部分n文档序号设备材料名称规格型号单位数量单价(元）合价（元）备注1土建设计施工指导费　项180008000　2不锈钢格栅2000*1500*1500mm套120002000304不锈钢3潜污提升泵50QW15-15-1.5台225005000铸铁4液位控制器　套1200200　5流量计LZS-50套1300300　6罗茨风机CCR-65台2800016000　7二氧化氯发生器SRT-500套12300023000含自控8污泥回流泵50QW10-10-0.75台220004000铸铁9挂式组合填料φ180mm立方601609600　10填料支架8#槽钢、钢筋、角铁平方601307800　11活性污泥菌种　吨325007500　12污泥回流系统　套230006000PVC-U13板框式压滤机过滤面积5m2，液压台11200012000　14空压机　台125002500　15隔膜泵　台135003500　16斜管填料φ50mm平方75503850　17斜管填料支架钢筋、角铁平方7120840镀锌管材18曝气系统　套230006000　19管道及阀门配件镀锌管、PVC-U批150005000　20五金杂件焊条、螺丝、油漆批130003000　21电控系统控制柜、电线电缆，自动控制器套11200012000　22小计　138090　23设备安装费　18000　24交通运输费　3000　25系统调试费　5000　26合计　164090　工程优惠价为人民币壹拾陆万元整（160000元）广州蓝清环保工程有限公司2016年4月
