项目旁站监理方案 13页

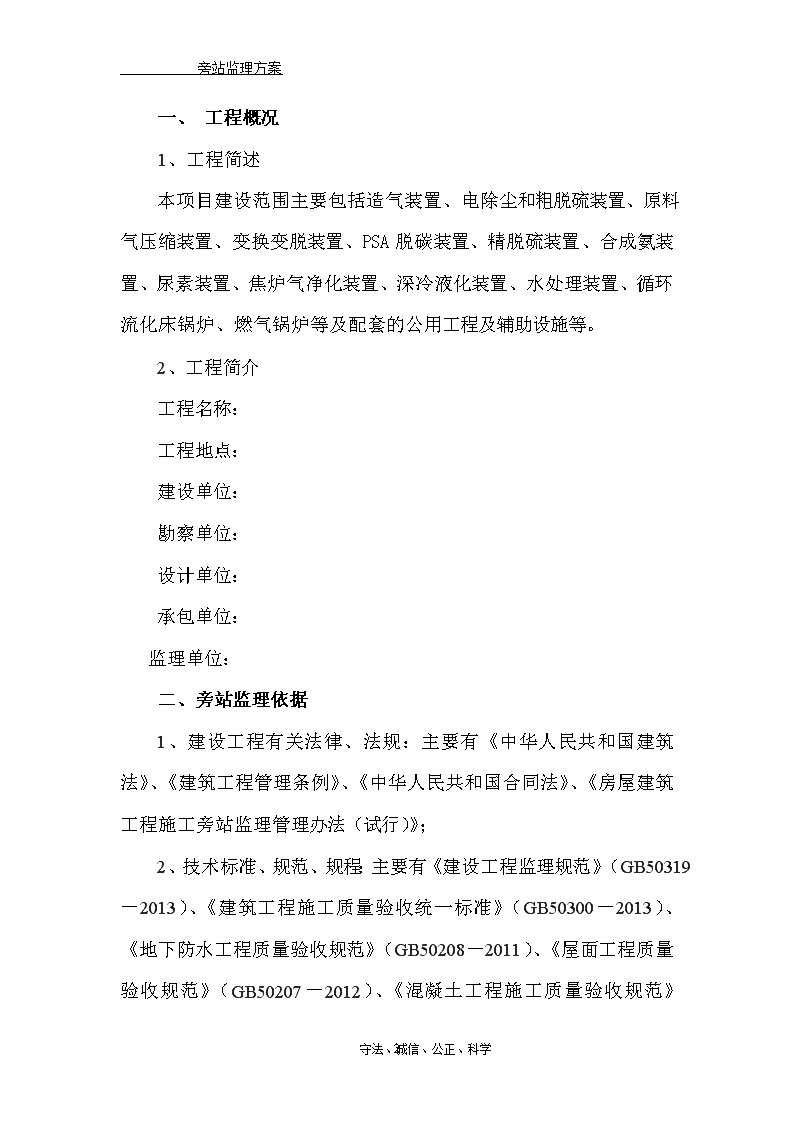

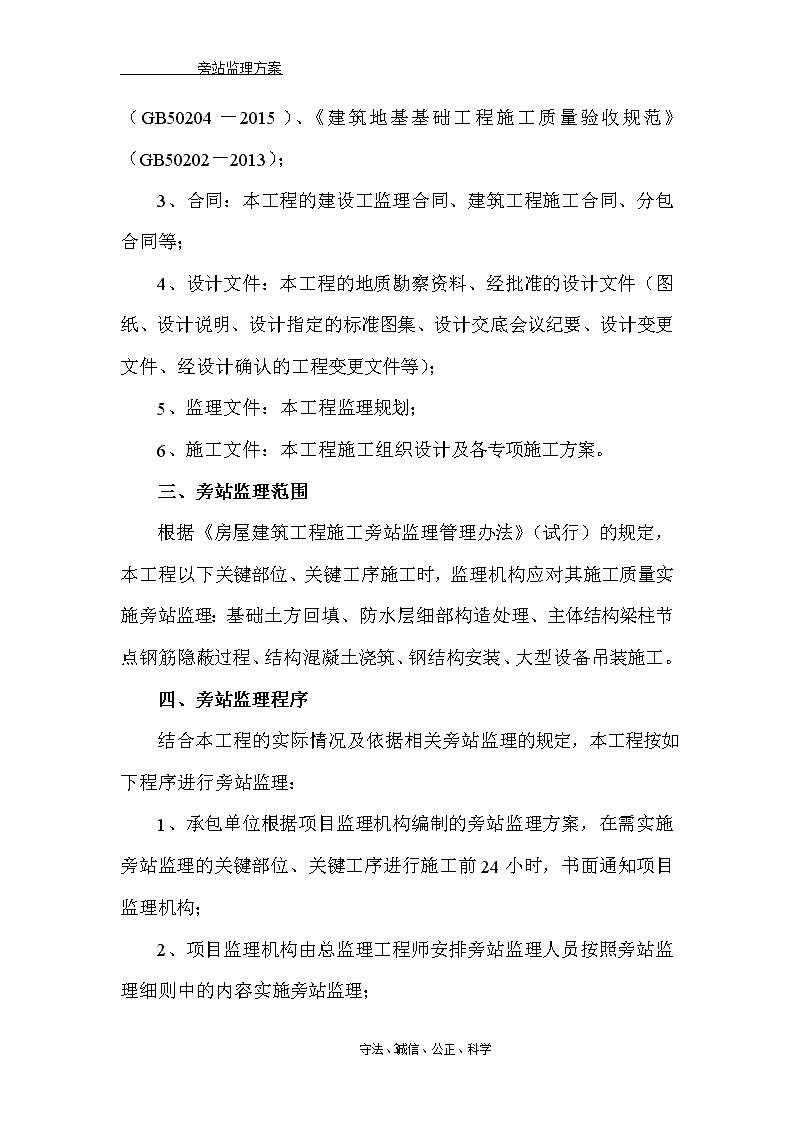

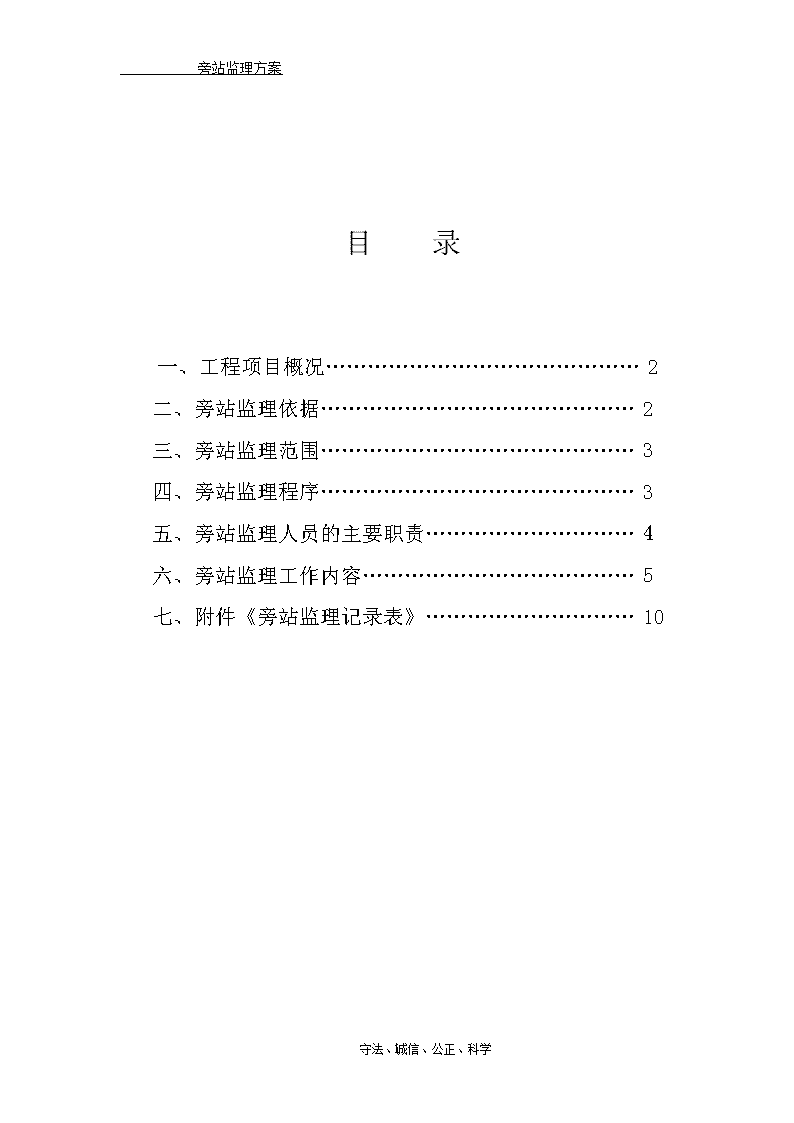

旁站监理方案目录一、工程项目概况………………………………………2二、旁站监理依据………………………………………2三、旁站监理范围………………………………………3四、旁站监理程序………………………………………3五、旁站监理人员的主要职责…………………………4六、旁站监理工作内容…………………………………5七、附件《旁站监理记录表》…………………………1013守法、诚信、公正、科学n旁站监理方案一、工程概况1、工程简述本项目建设范围主要包括造气装置、电除尘和粗脱硫装置、原料气压缩装置、变换变脱装置、PSA脱碳装置、精脱硫装置、合成氨装置、尿素装置、焦炉气净化装置、深冷液化装置、水处理装置、循环流化床锅炉、燃气锅炉等及配套的公用工程及辅助设施等。2、工程简介工程名称：工程地点：建设单位：勘察单位：设计单位：承包单位：监理单位：二、旁站监理依据1、建设工程有关法律、法规：主要有《中华人民共和国建筑法》、《建筑工程管理条例》、《中华人民共和国合同法》、《房屋建筑工程施工旁站监理管理办法（试行）》；2、技术标准、规范、规程：主要有《建设工程监理规范》（GB50319－2013）、《建筑工程施工质量验收统一标准》（GB50300－2013）、《地下防水工程质量验收规范》（GB50208－2011）、《屋面工程质量验收规范》（GB50207－20113守法、诚信、公正、科学n旁站监理方案2）、《混凝土工程施工质量验收规范》（GB50204－2015）、《建筑地基基础工程施工质量验收规范》（GB50202－2013）；3、合同：本工程的建设工监理合同、建筑工程施工合同、分包合同等；4、设计文件：本工程的地质勘察资料、经批准的设计文件（图纸、设计说明、设计指定的标准图集、设计交底会议纪要、设计变更文件、经设计确认的工程变更文件等）；5、监理文件：本工程监理规划；6、施工文件：本工程施工组织设计及各专项施工方案。三、旁站监理范围根据《房屋建筑工程施工旁站监理管理办法》（试行）的规定，本工程以下关键部位、关键工序施工时，监理机构应对其施工质量实施旁站监理：基础土方回填、防水层细部构造处理、主体结构梁柱节点钢筋隐蔽过程、结构混凝土浇筑、钢结构安装、大型设备吊装施工。四、旁站监理程序结合本工程的实际情况及依据相关旁站监理的规定，本工程按如下程序进行旁站监理：1、承包单位根据项目监理机构编制的旁站监理方案，在需实施旁站监理的关键部位、关键工序进行施工前24小时，书面通知项目监理机构；2、项目监理机构由总监理工程师安排旁站监理人员按照旁站监理细则中的内容实施旁站监理；13守法、诚信、公正、科学n旁站监理方案3、旁站监理在总监理工程师的指导下，由现场监理人员负责具体实施；4、旁站监理人员应当认真履行职责，对需要旁站的关键部位、关键工序在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录，凡旁站监理人员和承包单位现场质检人员未在旁站监理记录表（见附件）上签字的，不得进行下一道工序施工；5、旁站监理人员在实施旁站监理时，发现承包单位有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。五、旁站监理人员的主要职责本工程的旁站监理工作在总监理工程师的指导下，由现场监理人员负责具体实施。旁站监理人员的主要职责如下：1、检查承包单位现场质检人员到岗、特殊工种人员持证上岗及施工机械、建筑材料准备情况；2、在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况；3、核查进场材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督承包单位进行检验或者委托具有资格的第三方进行复验；13守法、诚信、公正、科学n旁站监理方案4、做好旁站监理记录，保存旁站监理原始资料。六、旁站监理工作内容结合本工程特点及承包单位的施工方案，项目监理机构旁站监理人员按如下具体内容实施本工程的旁站监理：1、基础土方回填施工旁站监理工作内容（1）检查土方回填前基底是否已清理干净；检查基础的现浇混凝土是否已达到一定的强度，不致因填土而受损伤；（2）检查土料是否符合设计要求；回填应尽量采用同类土填筑，要控制适宜含水量；（3）检查回填过程中的排水措施、每层填筑厚度、压实程度是否符合设计及相关规范的要求；（4）检查填土标高是否符合设计要求；（5）检查承包方质保体系的运行情况；（6）记载施工过程的变化情况，当出现异常情况或不符合要求的地方及时用口头或书面通知承包单位并督促其整改；（7）详细做好旁站记录及监理日记。2、梁柱节点钢筋隐蔽过程旁站监理工作内容（1）检查钢筋品种、规格、数量是否符合设计要求，当钢筋的品种、级别或规格有变更时，应有设计变更文件；（2）检查钢筋原材料合格证明文件及按规定抽取试件的力学性能检验是否符合相关标准的要求；（3）检查钢筋接头的设置是否符合规范要求；13守法、诚信、公正、科学n旁站监理方案（4）检查同一构件中相邻纵向钢筋的绑扎搭接接头，是否相互错开，绑扎搭接接头中钢筋的横向净距是否符合要求；（5）检查在同一连接段内，纵向受拉钢筋搭接接头面积百分率是否符合设计及相关规范要求；（6）检查梁柱类构件的纵向受力钢筋搭接长度范围内，箍筋的配置是否符合设计及相关规范要求；（7）检查柱、梁钢筋安装位置偏差及保护层厚度是否符合施工质量验收评定标准的要求；（8）当出现不符合要求的地方及时用口头或书面通知承包单位，并督促其整改；（9）及时详细做好旁站记录及监理日记。3、混凝土浇筑旁站监理工作内容（1）本工程为商品混凝土，检查混凝土预拌厂商提供的混凝土配合比通知单；（2）检查测定混凝土的坍落度、和易性，按《见证取样及送检计划》要求见证抽取混凝土抗压试块及混凝土抗渗试块；（3）浇筑竖向结构时，控制混凝土倾落的自由高度；（4）检查、控制每一振点的振捣、延续时间、插入距离；（5）控制先、后浇筑的混凝土接头的持续时间；（6）在混凝土浇筑过程中，经常观察模板、支架、钢筋、预埋件和预留孔洞情况，当发现有变形、位移时，及时督促承包单位进行处理；13守法、诚信、公正、科学n旁站监理方案（7）经常检查、观察施工机械的运行情况；（8）及时督促承包单位做好养护工作；（9）检查承包单位质保体系的运行情况；记载施工过程的变化情况，当出现异常情况或不符合要求的应及时口头或书面通知承包单位并督促其整改；（10）详细做好旁站记录及监理日记。4、防水层细部构造处理旁站监理工作内容（1）检查基层的干燥、平整、洁净情况；（2）检查基层处理剂的配合成份和技术性能；（3）检查基层处理剂的涂刷是否均匀、无漏刷、麻点、气泡现象；（4）检查卷材在转角处、变形缝、穿墙管道等细部做法是否符合要求；（5）检查卷材铺贴的方面，搭接长度是否符合要求；（6）检查卷材收头粘接、卷材接头的密封是否符合要求；（7）及时统计工程量完成情况，作业人数情况；（8）检查承包单位质保体系的运行情况；（9）及时督促承包单位做好成品保护工作；（10）认真记录施工过程的变化情况，当出现异常情况或不符合要求的地方及时用口头或书面通知承包单位，并督促其整改；（11）及时详细做好旁站记录及监理日记。5、钢结构安装旁站监理工作内容13守法、诚信、公正、科学n旁站监理方案（1）旁站监理人员在安装前应熟悉结构施工图，把好原材料、焊接件、紧固件等进场关；（2）检查施工人员的资质证书（考试合格证、等级证书、上岗证书），监督焊工根据现场施工条件试焊，检查合格后（包括送检测试合格）方可上岗；（3）监理人员对结构件的制作拼装结束后，根据承包单位报验申请对照施工图进行检验，当有隐蔽焊缝时，应进行隐蔽验收合格后方可进行下道工序施工；（4）安装前应检查定位轴线、基础轴线、标高和地脚螺栓位置；基础验收应符合以下规定：基础混凝土强度达到设计要求；基础周围回填夯实完毕；基础轴线标志和标高基准点准确、齐全。（5）督促承包单位根据工程特点编制安装时测量和校正的相应工艺，编制厚钢板和异种钢板的焊接、高强螺栓的安装等主要施工工艺，并在安装前进行工艺试验；（6）用拉线或钢尺检查构件，必须符合设计要求和规范规定；由于运输、堆放和吊装造成的变形必须纠正；（7）检查垫铁的规格、位置正确，底平面接触紧贴平稳，点焊牢固，座浆砂浆强度符合规定；（8）结构的标记、结构外观、构件安装面符合规定；（9）13守法、诚信、公正、科学n旁站监理方案构件安装就位后应进行校正、固定；连接接头经监理人员检查合格后方可紧固或焊接；（10）在旁站过程中，监理人员应按《钢结构工程施工质量验收规范》（GB50205-2001)等规范严格控制施工质量。6、设备安装过程的旁站监理内容（1）设备的吊装与放置①作业人员的配备，必须符合施工方案的规定，并落实组织保证措施到位；②施工机械设备、工器具配备应满足施工方案要求，临时用电符合规范要求，设备的吊装与放置要符合工艺规范要求；③检查机床与周边设备、走道、设施（消防栓、低压控制柜、暖气装置、各种管道、立柱加强筋）等有无干涉，并注意天车行程极限，若有干涉需移位后再重新放线，直至无干涉为止；④设备的找正调平、灌浆与清洗等环节应符合工艺要求和相关精度验收标准。（2）设备的连接、装配①检查电器、线路、设备安全状况，发现问题不得进行安装，必须妥当处理完毕后方可施工；②机床组装前要把导轨和各滑动面、接触面上的防锈涂料清洗干净，施工期间应做好零部件的使用管理工作；③把机床各部件如数控系统柜、电气柜、立柱、刀库、机械手等按照相关工艺要求和技术规范组装成整机，并连接相应油气管路；④检查电气接线、电器布局等是否符合技术规范；13守法、诚信、公正、科学n旁站监理方案⑤整机装配完成后做好清洁工作，涂抹加工面防锈油层，另外加注标准液压油、润滑油，使用液压泵将液压油泵至规定高度，不得出现漏油等情况，气压管路通气检查，观察各电磁阀、液压元件和气压元件能否正常动作。要求：液压系统需在空载情况下运行4~12h，再看过滤网有无杂质，若无杂质方可使用，否则需妥善处理。（3）设备电源接线要求①根据设备电源容量（功率KW）选配线缆截面积，铁管管径和铁管弯头；②铁管不允许有裂纹，预先埋入地下200mm，管内预留细钢丝，以便于穿线缆；③铁管上焊接两个螺栓，用于铁管接地线，铁管管口加装橡胶护口以免碰伤线缆；④线缆中任何1根不允许中间有接头，按要求进行连接。从机床电气柜外侧进线需加装蛇皮软管和护线管头。如机床电气柜与主机分离需二次线缆，也要预埋铁管；⑤输入电源相序的确认。七、附件旁站监理记录。旁站监理记录表13守法、诚信、公正、科学n旁站监理方案工程名称：编号：日期及气候：工程地点：旁站监理的部位或工序：旁站监理开始时间：旁站监理结束时间：施工情况：监理情况：发现问题：处理意见：备注：施工企业：项目经理部：质检员（签字）：年月日监理企业：项目监理机构：旁站监理人员（签字）年月日浇筑混凝土监理旁站记录表13守法、诚信、公正、科学n旁站监理方案工程名称：编号：日期及气候：年月日晴工程地点：旁站监理的部位或工序：旁站监理开始时间：旁站监理结束时间：设计砼强度值：砼方量：施工情况：质检员：□在岗□脱岗；安全员：□在岗□脱岗。（1）安全通道及临边防护符合要求：□是□否（6）砼输送正常：□是□否（2）夜间照明及临时用电符合要求：□是□否（7）浇捣顺序符合方案要求：□是□否（3）模板支撑稳固：□是□否（8）泵送砼无集中堆载：□是□否（4）模板无涨模沉陷等现象：□是□否（9）振捣机械正常：□是□否（5）砼运输时间符合要求：□是□否（10）振捣及时：□是□否（11）其他：监理情况：（1）砼随车级配单、质保卡符合要求：□是□否（2）钢筋位置正确：□是□否（3）砼无加水现象：□是□否（4）坍落度符合要求：□是□否（5）坍落度抽检时间及坍落度值：（6）试块制作组数及时间：标养：同条件：（7）其他：发现问题：处理意见：备注：施工企业：项目经理部：质检员（签字）：年月日监理企业：项目监理部：旁站监理人员（签字）：年月日土方回填旁站监理记录表13守法、诚信、公正、科学n旁站监理方案工程名称：编号：回填部位：压实方法：设计要求压实系数：气候：旁站开始时间：旁站结束时间：旁站监控内容土方回填□基底无（有）积水□基底（不）密实□土质（未）做野外鉴别□土料为（砂）粘性土符合设计要求□土料不符合设计要求□土料（不）符合最优含水率□回填土密实度设计有（无）要求□土料虚铺厚度≤200□土料虚铺厚度≤250□土料虚铺厚度≤300□土料虚铺厚度＞300□回填土密实度（未）做环刀试验△分层压实系数（不）符合设计要求□填方坡度（不）符合设计要求△标高（不）符合设计要求□表面平整度（不）符合设计要求发现问题处理问题备注承包单位：项目经理部：质检员（签字）：年月日监理单位：项目监理部：旁站监理人员（签字）：年月日注：△为主控项目13守法、诚信、公正、科学
