人工挖孔桩监理方案 11页

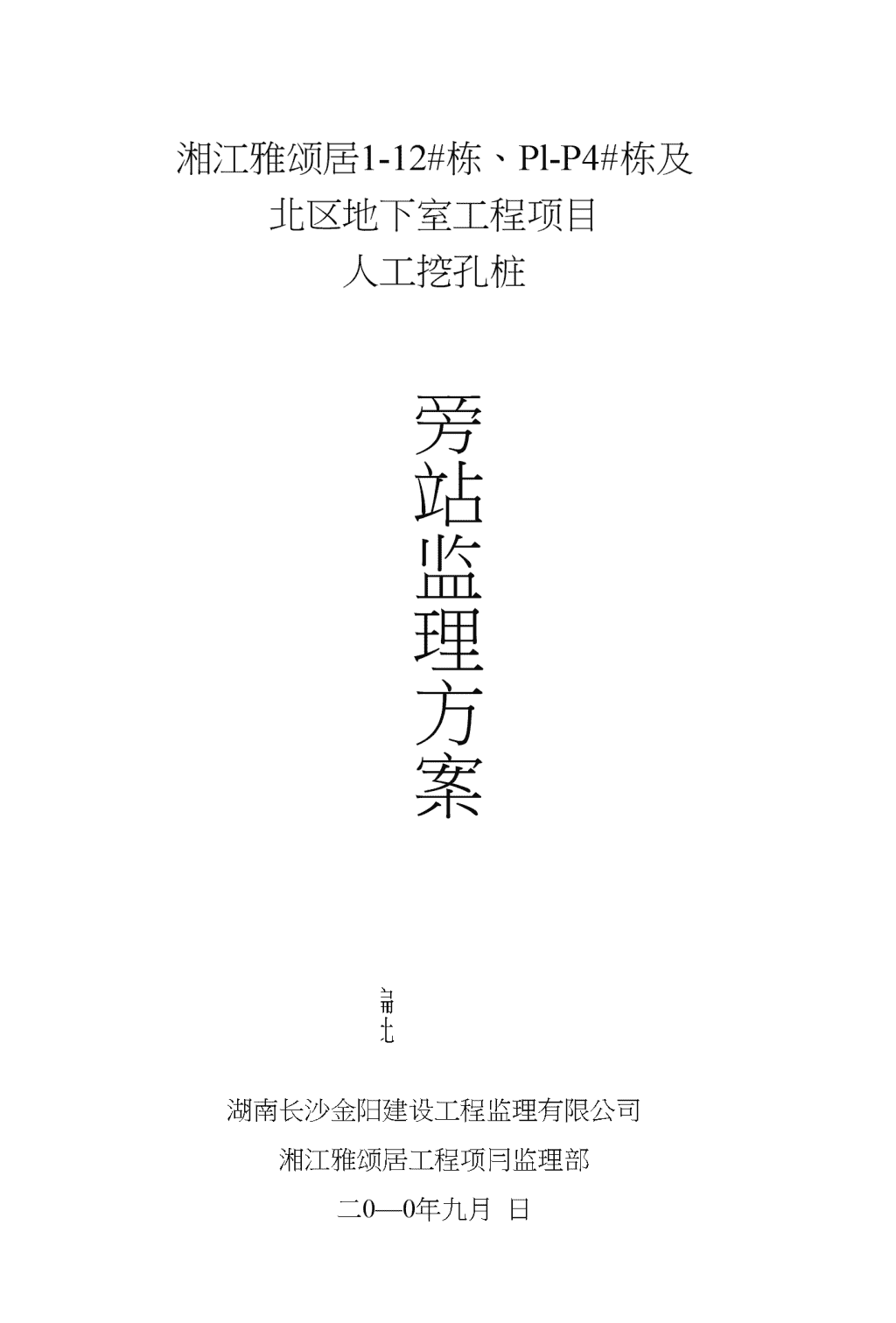

湘江雅颂居1-12#栋、Pl-P4#栋及北区地下室工程项目人工挖孔桩旁站监理方案编批湖南长沙金阳建设工程监理有限公司湘江雅颂居工程项冃监理部二0—0年九月日n一、旁站监理实施的依据1、有关建设的工程法律、法规：《中华人民共和国建筑法》、《建设工程质量管理条件》、《中华人民共和国合同法》、《房屋建筑工程施工旁站监理管理办法（试行）》。2、有关的技术标准、规范、规程：《建设工程监理规范》、《建设工程施工质量验收标准》、《建设工程文件归档整理规范》。3、合同：建设工程监理委托合同、建设工程施工承包合同。4、设计文件：工程地质勘察资料、经批准的设计文件（包括经设计确认的工程变更文件等）。5、施工及监理文件：工程施工组织设计和监理规划。建设工程质量控制和安全管理是监理工作的主要控制目标,实行旁站监理是保证安全生产和施工质量的重要手段，安全为质量服务，质量保证安全，二者是互为一休不可分离的二元化管理工作•根据建设部《房屋建筑工程施工旁站监理管理办法（试行）》，《建设工程质量管理条例》,《建筑法》，《安全生产监理规程》等法律法规和本工程的实际情况制定本旁站监理方案。二、工程概况：湘江雅颂工程位于长沙市天心，二环线以南，芙蓉南路以西，包括1-12秣栋、Pl-P4＞及北区地下室。总建筑面积212534.13m2，地下一层，地上二十三层，为框架、剪力墙结构。建筑结构安全等级二级，使用年限50年，抗震设防丙类，剪力墙抗震等级三级，短肢剪力墙抗震等级二级。由湖南第三、四建筑工程公司承建，中机国际工程设计研究院设计。三、对人工挖孔桩的施工要求：n1、要求在施工前进行桩基勘察，对下伏基岩埋深及溶发育情况进行更详细的了解，要求桩端下3位桩直径范围内无软弱层，断裂破碎带和洞穴，在5倍桩直径范围内无岩体临空面。2、施工挖桩时应采取降水措施，人工挖孔桩是井下作业，应注意施工安全。3、桩净距小于2倍且相邻桩径小于2.5m时应避免同时开挖，排桩跳挖的放小施工净距不得小于4.5米，扩大头间净距小于1米时，应采用跳挖跳灌。4、采用钢筋混凝土护壁，栓强度为C30,每节壁长1米，当遇不利土层时每节高度小于0.5米。5、为保证桩的的垂直度，要求每灌完三节护壁，须校核桩中心位置及垂直度一次，竖直度偏差不得大于1/200,桩位中心偏位中心不得大于5cm。6、钢筋笼（主筋）外侧需设栓垫块或其它有效措施，以保证钢筋保护层厚度。7、桩孔挖至孔底设计标高或持力层时，孔底不应积水，并清理好护壁上的淤泥，通知甲方会同勘察、设计及监理有关人员共同进行隐蔽工程验收，符合要求后迅速扩大桩头，验收合格后，应立即封底和浇灌桩身栓，设计桩身强度为C30。8、要求碇出料高度与碇面不得大于2米且连续浇灌，分层（0.5米一1米）用振捣器振实。9、施工单位必须对每一根桩做好施工记录，并按规定留置栓试块。10、若认为实际地质资料与设计资料不符或对桩的质量和承载力有怀疑，可由设计单位会同甲方及质检部门任意指定不少于两根桩采用钻孔抽芯，抽样试验或其它有效方法进行鉴定，以确保检测结果的准确无误。n11、本工程所有人工挖孔桩基底静载试验按1%不少于3根，超前钻要据勘察部门、设计部门进行确定，成桩后低应变按100%、超声波和钻孔抽芯按10%检测桩身质量。12、工程桩身栓强度等级为C30、护壁栓强度为C30,钢筋保护层厚度为50mm(纵筋净保护层)。四、监理工作的控制要点及冃标值(-)施工准备阶段监理控制要点及冃标值1、熟悉桩基础施工图纸，熟悉图纸技术参数：2、收集工程地质勘察资料和必要的水文地质资料，并根据详勘资料分析、具体桩位地质情况可能对桩基的影响情况。3、当挖至设计地质层深度时，应及时组织基底复勘，合格后及时扩桩头，封捣桩底栓，以保护设计持力层土壤不受破坏。4、审查施工单位资质、人员上岗、质量保障体系，安全保证体系、组织体系人员落实情况。5、审查施工单位各项责任制、规章制度、施工组织设计、专项安全方案、督促施工单位建立安全管理机构，按要求配备安全人员，设立应急救援预案，上报安全文明施工措施费用使用计划，审查特种人员持证上岗情况，及审查安全生产许可证。6、审杳施工单位施工机械和各种设施的安全许可验收手续情况。7、校核施桩平面图：对桩位轴线、标高、编号进行全数检查。8、对施工方案中施工顺序，临时用电线路，钢筋笼制作及临时设施进行检查，并提岀检查整改意见。（二）施桩阶段的质量控制及冃标值n施桩阶段的质量控制包括对进场原材料的质量控制，施桩工序质量控制及时成桩质量控制目标值为：按设计要求、技术标准、规范规定完成人工挖孔桩施工。1、对进场原材料的质量控制1）钢筋：进场钢筋的品种，级别和规格必须符合设计要求，钢筋入场时凭产品合格证，出厂质量保证书、出厂检验报告单及供应单批量凭据进行报验，对同一炉号、同一编号60吨为一报验单位，小于60号吨以实际进场批量为一报验单位，报验后现场外观检查合格后，见证取样，经检验合格后方可用于本工程。2）水泥，本工程地质资料反映，地下水对殓无侵害，可采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥用于施桩，凭产品合格证，出厂检验报告单，按同一编号，不大于200吨为一报验单位进行报验，经见证取样复验，基体积安定性，强度合格后，方可用于工程。3）砂、石应有出厂级配分析报告和进厂检测报告。4）焊条：其品种、级别必须符合设计规定，并有出厂检验报告单、合格证、并无受潮、过期，方允许进场。5）夕卜加剂品种必须符合设计要求，并有出T检验报告单、合格证、送检、试配合格后才能使用。2、对施工质量的控制人工挖孔桩质量的控制：1）实施中，对全过程实行跟踪旁站。2）施桩前对定位、放线、轴线位苣准确性进行全数检査。n3）定位无误后，先砌好桩位控制圆弧，并留出护壁尺寸，方可开挖。4）浇筑第一节护栓后，必须将桩位轴线、桩位编号和桩顶标高绘至护筒上，以此检查桩位及桩芯偏差。5）刘桩距小于3D时，采跳离去，进行施桩。6）每护壁三节不大于3m,对已开挖膨进行垂直動'大尺寸、桩身Ma校核，确保竖S度偏差不大于深度0.5%,桩位中尤偏差不大于50m。7）本口呈设计桩加册层厚度为50mi,要求钢筋笼轴寸，制乍一批专用垫块以保刚樹层厚愛求。8）要求施工方事前删排水预案，及时制桩内积水，确保设计持力层土劭受粒K侵坏。3、刘施桩安全昭吸要求人丁挖孑1）开挖时孔内必须设置应急软爬謂供操作人员上下井，陂使Ml麻绳^尼魏作吊绳,頑人力摇吊井下土时,必须每天rnw幺绳有®^情独安僦巾能力，对馳缱删己有口动E罗保娥配2）每日开工前必须检测^下的有害气体，并应有足够的安全防护措施每天开工前必须向井下送风，并可采其它小动物先放下井以检贿害气体情况。（如遇M状泥M岩土层还应防范^无碎气的青况。）3）孑LU四周必须娠防护栏，孑LU护筒必须高出土面300阿对暂时不施T4）挖出的土石方应及时远离孔口，不得堆放在孔口四周一范围内。5）施工现场的TJ电源，邮各的安装禾晰除必须由持证电I操作，电器必须严格接地，接零利吏用漏电保护器，各孔用电必须分闸，严歼闸多用。孔上电缆必勿滦空2.0m以上聃砂闲ttl汗土中，孑L内电缆，电线矽贿防磨损、n防潮、防断措施。照明应釉妳矿灯或12V以下的知丁。五、监理的工作胡塑措施本工程施桩过程监理拟采取全程跟班旁站：平行检查、巡视检查进行，施桩全过程控制，其主要拟采取措施有：（1）施工前对水泥、石、砂、钢材等原材料进行全数见证检查，对施T组织设计中制定的施T顺序，检查手段（包括仪器方法）亦应检查。（2）施工中对成孔、清渣、放置钢筋笼，灌注磴等进行全过程检查，并复验孔底持力层土（岩）性。应检查桩孔及桩端持力层的岩性报告。（3）施工结果后，应检查碇强度，并督促桩休质量及承载力的检验。具体对关键部位，关键工序的旁站检查方法措施有：（一）钢筋笼制作质量控制（1）考虑到木项冃桩深在6m以上，对钢筋笼制作有一次制作方法，也有加长焊接的，安装时应提醒施工单位考虑整体刚度，材料长度，起重设备的有效高度三因素，综合考虑决定。（2）主筋下料前，注意控制检查，钢筋是否较直，表面污垢锈蚀等清洗情况，准确控制下料长度。（3）钢筋笼应采用环形模制作，有效控制钢筋直径，和同一水平面上直径的极差。（4）主筋的净距必须控制大于磴粗骨料粒径3倍以上。（5）钢筋主筋殓保护层厚度应设保护层垫块，每组不少于3块，且应控制均匀分布在同一截面主筋上。（6）钢筋搭接焊缝宽度不应小于0.7d,厚度不少于0.3d,钢筋搭接焊缝长度HPB235级单面焊8d,HRB335级单面焊10d。n（7）环形箍筋与主筋的连接应采用点焊连接，螺旋箍筋与主筋的连接可采用铁丝绑扎并向隔点固定，或直接点焊固定。（二）钢筋笼安装质量控制措施（1）安装前对预制钢筋笼应中间验收合格，才准沉放。（2）钢筋笼起吊点，应设在加劲箍筋部位，安装和运输时应采取防变形措施。（3）钢筋笼入桩孔时，应保持垂直状态，对准孔位徐轻放，不得碰撞孔壁，有阻碍时不得强行沉放。（4）钢筋笼全部安装入桩位后，应检查安装位置，确认符合设计要求后，将钢筋笼吊筋进行固定，避免灌注栓时，对钢筋笼上拱。（三）桩身栓浇筑质量控制措施（1）灌注栓工作应在钢筋安装合格后进行。（2）浇捣前应对磴配合比进行现场复校、计量。（3）浇捣时应按每一桩，每一工作班规定留置栓标准养护及同期养护检:试块。（4）浇注底层栓时，必须使用串筒，串筒未端离孔底高度不宜大于2m,每浇灌500-1000mm时,采用抒入式振捣器振实。（四）监理控制专项措施1、组织措施建立健全项目监理机构，按专业配备监理人员，完善职责分工及有关监督制度，落实质量控制的责任，制定工地巡视，平行旁站检查督促制度。建立质量监督24小时值班制，落实质量控制责任，及时发现纠正施工中出现的各种问题，确保工程质量达到设计图纸，规范及验收标准要求。n2、技术措施审查施工单位专题施工方案，提出审查意见，督促施工单位落实质量，安全保障体系，督促各项质量、安全保障措施落实到位、人员到位、责任到位，严格执行国家和地方有关技术标准，严格要求施工单位按图施工，加强对进场原材料，设备的检测和试验，杜绝不符要求原材料进入现场，从技术高度严格抓好质量、安全工作的事前控制,预防为主。3、经济措施高起点要求，严格质量检查和验收，将省优标准作为本项目验收标准，利用支付手段，严格要求施工单位，按质、按进度、按合同要求完成工作量，确保已完项目质量符合要求：进展满足要求，无合同外索赔事件发生。4、合同措施严格认真执行合同条款，明确合同责任，认真分析合同词组，提岀预防索赔事项建议，对不符合合同约定质量，进度要求的检验批，拒付工程款，并督促施工方及时整改直至符合要求。六、旁站监理人员主要职责1、检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建材准备情况。2、在现场跟班监督关键部位、关键工序的施工，执行施工方案及工程建设强制性标准的情况。3、核查进场建筑材料、建筑购配件、设备和商品栓的质量报告n等。并可在现场监督施工企业进行检验或委托有资格的第三者进行复验。4、做好旁站记录和监理日记，保存旁站监理的原始资料。5、旁站监理人员应与施工企业现场质检人员相互沟通，密切合作，共同在旁站记录上签字，否则不得进行下一道工序的施工。湖南长沙金阳建设工程监理有限公司湘江雅颂居1T2縣、P1-P4S栋工程监理项目部2010年9月日n江雅颂居1T2#栋、Pl-P4#栋及北区地下室工程项目安全监理程序编批湖南长沙金阳建设工程监理有限公司湘江雅颂居工稈项目监理部二0—0年九月日
