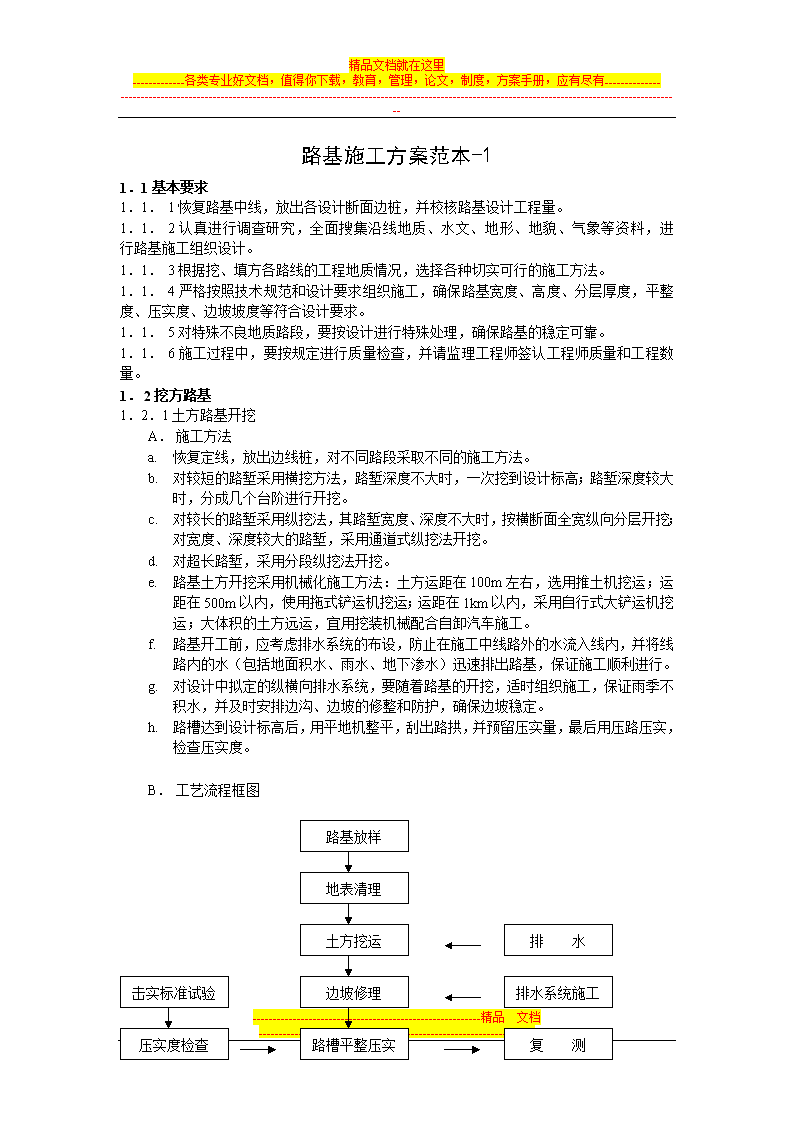

精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------路基施工方案范本-11．1基本要求1．1．1恢复路基中线，放出各设计断面边桩，并校核路基设计工程量。1．1．2认真进行调查研究，全面搜集沿线地质、水文、地形、地貌、气象等资料，进行路基施工组织设计。1．1．3根据挖、填方各路线的工程地质情况，选择各种切实可行的施工方法。1．1．4严格按照技术规范和设计要求组织施工，确保路基宽度、高度、分层厚度，平整度、压实度、边坡坡度等符合设计要求。1．1．5对特殊不良地质路段，要按设计进行特殊处理，确保路基的稳定可靠。1．1．6施工过程中，要按规定进行质量检查，并请监理工程师签认工程师质量和工程数量。1．2挖方路基1．2．1土方路基开挖A．施工方法a.恢复定线，放出边线桩，对不同路段采取不同的施工方法。b.对较短的路堑采用横挖方法，路堑深度不大时，一次挖到设计标高；路堑深度较大时，分成几个台阶进行开挖。c.对较长的路堑采用纵挖法，其路堑宽度、深度不大时，按横断面全宽纵向分层开挖；对宽度、深度较大的路堑，采用通道式纵挖法开挖。d.对超长路堑，采用分段纵挖法开挖。e.路基土方开挖采用机械化施工方法：土方运距在100m左右，选用推土机挖运；运距在500m以内，使用拖式铲运机挖运；运距在1km以内，采用自行式大铲运机挖运；大体积的土方远运，宜用挖装机械配合自卸汽车施工。f.路基开工前，应考虑排水系统的布设，防止在施工中线路外的水流入线内，并将线路内的水（包括地面积水、雨水、地下渗水）迅速排出路基，保证施工顺利进行。g.对设计中拟定的纵横向排水系统，要随着路基的开挖，适时组织施工，保证雨季不积水，并及时安排边沟、边坡的修整和防护，确保边坡稳定。h.路槽达到设计标高后，用平地机整平，刮出路拱，并预留压实量，最后用压路压实，检查压实度。B．工艺流程框图路基放样地表清理土方挖运边坡修理排水排水系统施工击实标准试验路槽平整压实压实度检查复测---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------Ｃ.要机械设备：推土机，铲运机，挖土机，装载机，平地机，压路机，自卸汽车。1．2．2石方路基爆破开挖A．施工方法a.恢复路基中线，放出边线，钉牢边桩。b.根据地形，地质及挖深选择适宜的开挖爆破方法，制订爆破方案，作出爆破施工组织设计，报有关部门审批。c.用推土机整修施工便道，清理表层覆盖土及危石。d.在地面上准确放出炮眼（井）位置，竖立标牌，标明孔井号，深度，装药量。e.用推土机配合爆破，创造临空面，使最小抵抗线方向面向回填方向。f.炮眼按其不同深度，采用手风钻或潜孔钻钻孔，炮眼布置在整体爆破时采用“梅花型”或“方格型”，预裂爆破时采用“一字型”，洞室爆破根据设计确定药包的位置和药量。g.在居民区及地质不良可能引起坍塌后遗症的路段，原则上不采用大中型洞室爆破。在石方集中的深挖路堑采用洞室爆破时，应认真设计分集药包位置和装药量，精确测算爆破漏斗，防止超爆、少爆或振松边坡，留下后患。h.爆破施工要严格控制飞石距离，采取切实可行的措施，确保人员和建筑物的安全，如采用毫秒微差爆破技术，将一响最大药量控制为最深单孔药量，当最深梯段为HT时，单孔装药量Q按下式计算：Q=e*q*HT*Wd其中：e——炸药换算系数q——梯段爆破单位耗药量Wd——最小抵抗线i.控制爆破也可以采用分段毫秒爆破方法，其最大段用药量Q按下式计算：R=（K/V）1/2*Q*M其中：K——与地质条件有关的系数M——药量指数V——爆破安全振动速度R——建筑物距爆破中心距离j.为确保边坡爆破质量，采用预裂爆破技术，光面爆破技术和排眼毫秒爆破技术，同时配合选择合理的爆破参数，减少冲击波影响，降低石料大块率，以减少二次破碎，利于装运和填方。k.装药前要布好警戒，选择好通行道路，认真检查炮孔、洞室，吹净残渣，排除积水，做好爆破器材的防水保护工作，雨季或有地下水时，可考虑采用乳化防水炸药。l.装药分单层、分层装药，预裂装药及洞室内集中装药。光眼装药后用木杆捣实，填塞粘土，洞室装药时，将预先加好的起爆体放在药包中心位置，周围填以硝酸安全炸药，用砂粘土填塞，填塞时要注意保护起爆线路。m.认真设计，严密布设起爆网络，防止发生短路及二响重叠现象。n.顺利起爆，并清除边坡危石后，用推土机清出道路，用推土机、铲运机纵向出土填方，运距较远时，用挖掘机机械装土，自卸汽车运输。---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------a.随时注意控制开挖断面，切勿超爆，适时清理整修边坡和暴露的孤石。b.路基开挖至设计标高，经复测检查断面尺寸合格后，及时开挖边沟和排水沟，截水沟，经监理工程师验收合格后，按设计对边沟、边坡进行防护，边沟施工要做到尺寸准确，线型直顺，曲线圆滑，沟底平顺，排水畅通，浆砌护坡要做平整坚实，灰浆饱满。路槽整理要掌握好，不要留孤石和超爆，做到一次标准成型验收合格。A．工艺流程框图测量路基施工准备爆破组织设计甲方审查有关部门审批测量布孔人、料、机准备钻孔监理检查自检测孔装药填塞警戒孔井检查起爆网络布设防护警戒清运处理危石整修边坡B．主要机械设备：空压机，手风钻，潜孔钻，推土机，装载机，平地机，压路机，自卸汽车，爆破仪表和设备。1．3填方路基1．3．1施工特征路基填筑工程可用配套的机械化施工。形成挖、装、运、摊、平、压机械化流水作业，能保证路基填筑高质量，高速度的完成。1．3．2施工方法A．恢复路基中线并加密中桩，测标高，放出坡脚桩，桩上注明桩号，标上填筑高度。B．清除填方范围内的草皮，树根，淤泥，积水，并翻松，平整压实地基，经监理工程师认可，实测填前标高后，方能上土填筑路基。C．选择适宜的填筑材料，提前作好标准击实试验，并经监理工程师批准试验资料和选择的取料场。D．地面横坡陡于1：5时，原地面应挖成台阶后填筑，地面横坡陡于1：2.5时，应作特殊处理，防止路堤沿基底滑动。E．---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------采用水平分层的方法填筑路堤，根据压实设备和技术规范确定压实厚度，一般控制每层压实厚度20cm。A．土方的挖、装、运均采用机械化施工，一般用挖装机械配备自卸汽车运土，按每延米用土量严格控制卸土，推土机把土摊开，平地机整平。B．当路基填土含水量大于最佳含水量时可在路外晾、晒也可在路基上用铧犁翻拌晾晒；当含水量不足时，可用水车洒水补充，使填土达到最佳含水量的要求，确保达到压实度标准。C．当路堤宽度、厚度和填土含水量等符合要求后，用压路机从路边向路中，从低侧向高侧顺序碾压。压实遵照先轻后重的原则，直到达到设计的压实度为止。D．根据路堤的填筑高度，严格按规范要求检查压实度，每层填土都要资料齐全，并经监理工程师签认或旁站。E．在雨季施工中，严防路堤积水，填筑层表面应适当加大横坡度，以利于排水，并注意天气预报，及时碾压成型，防止填土被雨水泡软。F．进入初冬填筑路堤时，尽量昼夜连续施工，取土场进行覆盖，保证填土不受冻害影响，每天填筑的土层要当天碾压成型。G．达到设计标高时要抓紧按设计要求整理路槽，修整边坡，防护，确保路堤填筑质量和稳定性。H．设计在填方路段的桥涵构造物要提前施工，桥涵两侧填土应特别注意，填筑材料必须符合设计及规范要求，台背填方最好与路堤填方同步协调进行，桥台附近配合小型压实机械压实，台背回填和路堤填充方结合部要特别重视，如后填台背要挖台阶，保证压实度合格。雨季应防止地面水流入，如有积水要及时排除，确保台背压实质量，严防因桥头填土沉降而造成的跳车。I．半填半挖路基和填挖交界处的路基，结合填挖方路基的施工要求进行，填方一般从低处开始，按距路基顶面的不同高度控制压实度标准，最后一层要翻松挖方地段，平整后和填方路段一起碾压成型路基。1．3．3工艺流程框图路堤放样清理地表选择土场击实试验填前压实清除表土压实度检查测量标高击实试验监理签认路堤上土土方运输含水量检查平整压实处理弹簧压实度检查边坡修整排水施工填上层料监理检查---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------1．3．4主要机械设备：推土机，铲运机，挖土机，装载机，平地机，压路机，水车，自卸汽车，蛙式夯，气夯等。1．4粉煤灰路堤1．4．1施工特征粉煤灰路堤是利用电厂的废料粉煤灰填筑路堤，粉煤干燥后松散，无粘性，填筑路堤时必须严格控制含水量并与路肩包边土协调施工。粉煤灰路堤填筑多数采用机械化联合施工。1．4．2施工方法A．恢复路基中线并按20m加密中桩，测标高，放出粉煤灰填筑边桩和包边土坡脚桩，桩上注明桩号，标上填筑高度。B．清除填方范围内的草皮，树根，淤泥，积水，并翻松，平整压实地基，经监理工程师检查认可，实测填前标高后，方能上粉煤灰填筑路基。C．选择符合质量要求的粉煤灰和土，提前做好标准击实试验，并报监理工程师批准。D．在平整压实的地基上，准确放出粉煤灰填筑线和包边土填筑线，以及排水沟的具体位置。在施工前做好排水系统的施工并保证排水沟不被路基填料和施工机械破坏，保持粉煤灰路堤的排水畅通。E．按设计要求分层进行土质护坡和粉煤灰路堤填筑施工。要求配合紧密，包边土宽度和填筑粉煤灰宽度准确，包边土配合人工整修，粉煤灰用装载机和自卸汽车运到施工路段，用推土机，平地机摊铺，应在路堤中心和路堤边缘设置松铺厚度控制桩，控制摊铺厚度。F．粉媒灰路堤采用水平分层填筑施工法。当分成不同作业段填筑时，先填地段应按1：1坡度分层留台阶，使每一压实层相互交叠衔接，搭接长度应大于150cm，以保证相邻作业段接头范围的压实度。G．粉煤灰的松铺系数应通过试验确定。无实测资料时，可按下列数值选用并在施工中调整。松铺系数大致为：人工摊铺：1.5—1.7；推土机摊铺：1.2—1.3；平地机摊铺：1.1—1.2；H．粉煤灰的含水量宜在灰场调整后再运到工地直接摊铺辗压，以达到提高工效之目的。已摊铺的粉煤灰因故造成过湿或过干，应晾晒或喷洒水份调整含水量，以达到最佳含水量。加水量可按下式计算：Q=[L×B×H×ρLW/（1+0.1W0）]×0.01(W1—W0)式中：Q—所需加水量（Kg）---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------L—路段长度（m）B—路段宽度（m）H—松铺厚度（m）ρLW——松铺湿密度（Kg/m3）W1——粉煤灰原始含水量（%）W0——粉煤灰要求达到的含水量（%）A．摊铺后的粉煤灰必须及时碾压，做到当天摊铺，当天压实完毕，以防水份蒸发而影响压实效果。碾压时应使粉煤灰处于最佳含水量范围内。B．粉煤灰路堤宜采用振动压路机碾压。压实厚度应根据压实机械种类和压实功能的大小而定，事前要进行试压试验。一般20—30t的中型振动压路机，每层压实厚度不大于20cm，中型振动单足碾或40—50t的重型振动压路机，每层压实厚度不得大于30cm。C．粉煤灰辗压，应遵循先轻后重原则，对人工摊铺的灰层宜先用履带式机具或8—12t轻型压路机静压1—2遍，稳定后，用振动压路机碾压3—4遍。机械摊铺的灰层可直接用20t以上的中型或重型振动压路机碾压3—4遍，振动压路机压后，再以静作用压路机碾压1—2遍。碾压完毕应及时检验压实度，符合规定要求后方可继续填筑上层。D．辗压顺序应遵循先低后高的原则，直线段由土质边坡向路中心辗压，曲线段由弯道内侧向外侧辗压。辗压速度，稳压时采用1档（1.5——1.7Km/h）为宜，振动时宜用2档（2.0——2.5Km/h）速度辗压。压路机辗压轮迹应相互搭接。后轮必须超过两段的接缝。E．铺筑上层时，应控制卸料汽车的行驶方向和速度。不得在下层灰面上调头、高速行驶、急刹车等，以免造成压实层松散。F．对做好的粉煤灰堤要养护好，限制车辆行驶。晴天洒水润湿，防止表层干燥松散；雨天及时排水，以免影响上层铺筑。当长时间不能继续施工时，应进行表层复土封闭处理并碾压密实，做好路拱横坡，以利表面排水。路基放样击实试验清理地表填前压实压实度检查选择料场测量标高监理鉴认材料检验做隔离层击实试验上料摊平材料运输排水盲沟土方包边坡压实度检查平整压实封层土施工压实度检查监理验收1．4．3工艺流程框图---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------1．4．4主要机械设备：推土机，装载机，平地机，压路机，水车，自卸汽车。1．5软基处理1．5．1竖向塑料排水板A．施工方法a.恢复中线，放出作业路段边桩，清理平整原地基。做好排水系统应保证排水通道畅通以利软土排水固结。b.将质量合格的砂运至施工现场，按计算用量卸料，用人工配合推土机按设计厚度铺设砂垫层并压实。c.绘制方格网图并现场院放样，用方格网控制，标示插板位置，使板距误差控制在允许范围内。d.选择插板机（有轮胎式，链条式，轨道式），机上应刻用明显的井尺标志。如选用轨道式插板机时，要事先铺设与路基中线垂直的轨道。e.就位插板机，调好机架的平整度和套管的垂直度，使排水板的垂直度偏差控制在允许范围内。f.将排水板插入套管，起动振动锤，将套管和排水板压入土中。g.排水板进尺长度要定够，不允许使用搭接延续的排水板。排水板的入土深度不得小于设计深度。h.输送滚轴反转，松开排水板，套管上提，排队水板留在土中满足设计深度，套管上提时，跟带排水板的长度不大于50cm。i.在地面以上20cm处切断排水板，移向下一孔位施工。j.一个作业段插板完成后移走插板机，整平砂垫，埋位板头，尽快转入下一工序的施工。路基测量清整路基铺砂垫层运，平，压砂桩位放样绘桩位图监理检查桩机就位安塑板，桩靴铺轨道振动插入监理验收拔管，切塑板桩机移位B．工艺流程框图---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------A．主要机械设设备：插板机，推土机，发电机，自卸汽车。1．5．2粉体喷射搅拌桩A．施工方法a.恢复中线，放出施工路段边线桩，清除，平整原地基使之满足粉喷搅拌桩现场施工要求。b.测量绘制方格网图，准确定出桩位，其偏差不应超过设计规定。c.标定输灰泵的输灰量，灰粉到达喷灰口的时间，预搅下沉速度，喷灰搅拌提升速度，重复搅拌下沉速度，重搅拌提升速度等施工参数，并进行试桩，使其强度达到设计要求。d.桩机，设备安装就位，调好平整度及导向架的垂直度，使粉体喷射搅拌桩的垂直度符合设计要求。e.搅拌机预搅下沉，下沉过程中一般不冲水，如遇坚硬土层必须适量冲水时，要报经监理工程师批准，并考虑冲水对桩身强度的影响。f.预搅下沉至设计深度后，起动输灰泵，将符合质量要求的固化材料（水泥或石灰），按设计用量、次数、速度，在规定深度，经喷灰口边续喷射，搅拌机械连续搅拌，并提升至距地面0.5m处。g.重复搅拌下沉至桩底，再重复搅拌提升至距地面0.5m，最后用水泥土回填桩头，并压实养护。h.设专人记录泵送固化材料的时间，用量以及搅拌机每次下沉或提升所需的时间，如不符合预定的工艺规定，应采取措施，进行调整，确保成桩质量。i.关闭搅拌机械，移向下一桩位。路线测量地基清整桩机就位预搅下沉喷粉提升桩机放样标定参数绘桩位图监理验收监理检查关机移位重复预搅下沉提升回填桩头质量检测B．工艺流程框图---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------A．主要机械设备：桩机及附属设备，发电机1．5．3挤实碎石（砂）桩A．施工方法a.恢复中线，放出路段边线桩，清理平整施工段地基表面。做好排水系统，保证排水通道的畅通。b.测绘挤实碎石桩平面图，准确放出桩位并编号。c.将沉管机就位，套管对准桩孔，提起芯管从外围或路基二侧向路中间顺序进行沉管。d.按设计填料量填筑碎石，锤击下沉至设计深度。e.提起芯管，填注碎石英钟，锤击套管芯管，将碎石挤出套管，提起套管芯管。f.两次填筑碎石，锤击芯管，使碎石挤实，直至形成碎石桩柱。g.挤实碎石桩的质量以填料量和密实电流控制。直径为0.5m的碎石桩的碎石置换量约0.224m3，锤击挤密的密实电流控制在40——50A。施工时应作好记录，使桩身密实度达到设计要求。h.施工路段打桩结束后，平整桩顶及周围地面，除去浮土压实，再铺筑25cm碎石垫层压实。---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------路线测量桩机就位桩位放样监理检查地基清整绘桩位图套管就位挤实成桩锤击下沉振动沉管材料备运监理检查表层处理监理验收碎石垫层A．工艺流程框图B．主要机械设备：沉管机，发电机。1．5．4振实碎石（砂）桩A．施工方法a.恢复中线，放出路段边结桩，清理平整施工作业面。做好排水系统，保证排水通道的畅通。b.测绘布设桩位平面图，准确放出桩位并编号。c.沉管机就位，将装有垂直振动器的套管，对准桩孔就位，振动下沉。d.将碎石灌入套管中，振动套管上下运动，使填料下沉。e.边提管，边填料，边振动，使之形成密实桩柱，同时复核填料数量，使其和设计用量的差值必须符合设计规定。f.清理桩顶及周围地面，填土压实后，再铺筑砂石垫层并进行压实。---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------路线测量地基清整桩位放样监理检查绘桩位图桩机就位套管就位振动沉管灌碎石料振动成桩提管填料监理检查表层处理监理验收碎石垫层B．工艺流程框图C．主要机械设备：沉管机，发电机。1．5．5砂桩A．施工方法a.恢复中线，放出路段的边线桩，清理平整作业现场。做好排水系统，保证路基内的水被挤出后能迅速的排出路基。b.测绘布设桩位平面图，准确放出桩位并编号。c.将装有振动器的多功能打桩架在孔位就位，将装有桩尖的钢管对准孔位定位。d.起动振动器，使钢管下沉到要求深度后上拔0.5—1.0m，清除桩尖真空吸力，并张开活瓣。e.提起振动器和桩帽，从钢管上口交替入水、砂，同时徐徐提管敲击，使砂加速下落，并不断投料使之形成桩柱。f.灌砂数量和提管速度要紧密配合，通过计算确定每分钟灌砂数量和提管高度，保证砂桩连续、密实。g.移动桩机，平整砂桩顶地面，铺筑砂垫层。---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------路线测量地基清整桩位放样桩机就位监理检查绘桩位图桩尖对孔位振动沉管提管，开活瓣提管灌水、砂敲击成桩表层处理铺砂垫层监理验收监理检查A．工艺流程框图B．主要机械设备：沉管机，发电机，自卸汽车，装载机。1．5．6砂垫层A．施工方法a．恢复中线，放出路段边线桩。清理平整路基，使之具有合格的平整度和路拱度。b．用自卸汽车将质量合格的中粗砂运至路段选用适宜的机具按设计厚度分层整平、洒水、压实。c．砂垫层施工过程中，严防尘土、泥土和杂物污染，对受到污染的部分必须返工或更换。d．砂垫层的高程、厚度、干密度、平整度渗透系数也应符合要求必须符合设计要求。e．砂垫层成活后，应及时洒水养护，限制人员、机动车通行，并尽快安排下一道工序的施工。B．工艺流程框图测量放样平整压实铺砂垫层清整路基养护监理检查运输砂备合格砂监理验收质量检查---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------A．主要机械设备：水车，自卸汽车，推土机，装载机，平地机，压路机。1．5．6软土路堤沉降观测要求A．沉降观测点的精度要求：为保证沉降观测的精度，要求采用三等水准测量方法进行观测，并做到以下几点：a．每次观测前，必须对水准仪进行校验。b．为了消除观测中的某些系统误差，每期观测要做到四个固定，即：固定观测人员、固定仪器及水准尺、固定测点及转点、固定后视尺。c．转点位置必须使用尺垫，禁止用砖石代替尺垫。d．每次观测段长度原则上要求不小于路堤底度的2倍，即80m左右。视距不等差应小于3m，前后累计差应小于6m。若沉降点离水准点很近，前期视距离不超过15m，一次安置仪器的不等差略大时，可采用固定测站的方法，使用期观测具有相同的三角影响，这样可以抵消不等差较大引起的高程误差。e．水准闭合环线或支线水准路线，其允许闭合差为+12*21/2或4n1/2（L为水准路线长度，以公里计；n为测站数）。f．外业手簿是长期保存和使用的基本资料，要认真记录及保存。g．各期观测沉降资料要汇总并分析。B．施工期沉降观测软基处理前，按设计要求加工地面沉降仪和连续沉降仪等观测仪器，要求刻度清晰，便于观测。利用打桩机或地质钻机将连续沉降仪打入地基持力层，地面沉降仪在砂垫层施工时直接埋在层内，随着路堤分层填高，沉降杆也一节节接长，并做好保护。沉降仪设置后，按设计要求定期观测，在整个施工期掌握路堤填筑，要求变形速率控制在10—20mm/d之间均可进行施工。C．预压沉降期观测路堤填筑完成至路面施工之日，中间的间隔时间为路堤的预压沉降期，为观测路堤的沉降，在不小于1000m的路堤顶部每100m，在路中心的两侧路肩内缘各设一固定木桩，埋深50cm，在接近桥台处，桩距可适当加密，按设计要求定时用水准仪观测水平标高，掌握沉降情况。一般开始时每周观测一次，中间半月观测一次，最后每月观测一次，最后每月观测一次，规定连续两个月观测沉降速度小于5mm/月，认为路堤稳定，可进行路面基层施工；连续两个月观测沉降速度小于3mm/月，认为基层施工加载后是稳定的，方可进行面层施工。为观测位移，另在以上间隔的二侧路堤坡脚外5m外设立砼标桩，埋深2m---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------。选择三个不同的固定点，每日定时用经纬仪分别观测各标桩的位移变化，通过以上观测记录的分析，确定沉降完成的日期。1．6填石路堤1．6．1施工特征填石路堤是利用开采的石料填筑路堤，它与一般填土路堤不同，主要是石料粒径大，强度高，填筑和压实都有特殊要求。1．6．2施工方法a.恢复路基中线，并加密中桩，测标高，放出坡脚桩，桩上注明桩号，标上填筑高度。b.清除填方范围内的草皮，树根，淤泥，积水，并平整压实经监理工程师认可，实测填前标高后，方能进行填石路基施工。c.填石路堤的石料强度不应小于15Mpa（用于护坡的不应小于20Mpa）。填石路堤石料径最大不宜超过层厚的2/3。d.高速公路，一级公路和铺设高级路面的其他等级公路的填石路堤均应分层填筑，分层压实。高速公路，一级公路填筑厚度不宜大于50cm，其他公路不宜大于100cm。e.填石路堤倾填前，路堤边坡坡脚应用粒径大于30m的硬质石料码砌。填石路堤高度小于或等于6m时，其码砌厚度不应小于1m；当高度大于6m时，码砌厚度不应小于2m。f.逐层填筑时，应安排好石料运输路线，专人指挥，按水平分层，先低后高，先两侧后中央卸料，并用大型推土机摊平。个别不平处应配合人工用细石块，石屑找平。g.当块石级配较差，粒径较大，填层较厚，石块间的空隙较大时，可于每层表面的空隙里扫入石渣、石屑、中、粗砂，再以压力水将砂冲入下部，反复数次，使空隙填满。h.人工铺填粒径25cm以上石料时，应先铺砌大块石料，大面向下，小面向上，摆平放稳，再用小石块找平，石屑塞缝，最后压实。人工铺填块径25cm以下石料时，可直接分层摊铺，分层压实。i.填石路堤的填料如其岩性相差较大，则应将不同岩性的填料分层或分段填筑。如路堑或隧道基岩为不同岩种互层，允许使用挖出的混合料填筑路堤，但石料强度、粒径应符合规范规定。j.高速公路及一级公路填石路堤路床顶面以下50cm范围内应填筑符合路床要求的土并分层压实，粒料最大粒径不得大于10cm。k.填石路堤选用工作质量12t以上的重型振动压路机，工作质量2.5t以上的夯锤或25t以上的轮胎压路机（夯）实，当缺乏上述的压实机具时节，可采用重型静载光轮压路机压实并减少每层填筑厚度和减小石料粒径，其适宜的压实厚度应根据试验确定，但不得大于50cm。采用重型振动压路机或夯锤压实填石路堤时，可加厚至1.0m。填石路堤压实时的操作要求，应先压两侧（即靠路肩部分）后压中间，压实路线对轮碾应纵向互相平行，反复碾压。对于夯锤应成孤形，当夯实密实度达到要求后，再向后移动一夯锤位置。行与行之间应重叠40—50cm；前后相邻区段应重叠100—150cm。l.填石路堤的紧密程度应在规定深度范围内，以通过12t---------------------------------------------------------精品文档---------------------------------------------------------------------n精品文档就在这里-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有----------------------------------------------------------------------------------------------------------------------------------------------------------以上振动压路机进行压实试验，当压实层顶面稳定，不再下沉（无轮迹）时，可判为密实状态。采用重锤夯实时，可按重锤下落时不下沉而发生弹跳现象进行压实度检验。填石路堤顶面至路床顶面以下50cm范围内按填土压实要求施工。1．6．1工艺流程框图测量放样清表压实码砌坡脚填筑石料压实检查备石料压（夯）实填料路床填土石料运输压实检查压实试验监理签认石料鉴定监理签认含水量检查监理签认填土碾压边坡修正压实度检查路填自检监理验收1．6．2主要机械设备：推土机，装载机，压路机，自卸汽车，2.5t夯锤等。---------------------------------------------------------精品文档---------------------------------------------------------------------
