路基施工工艺的设计设计流程图 8页

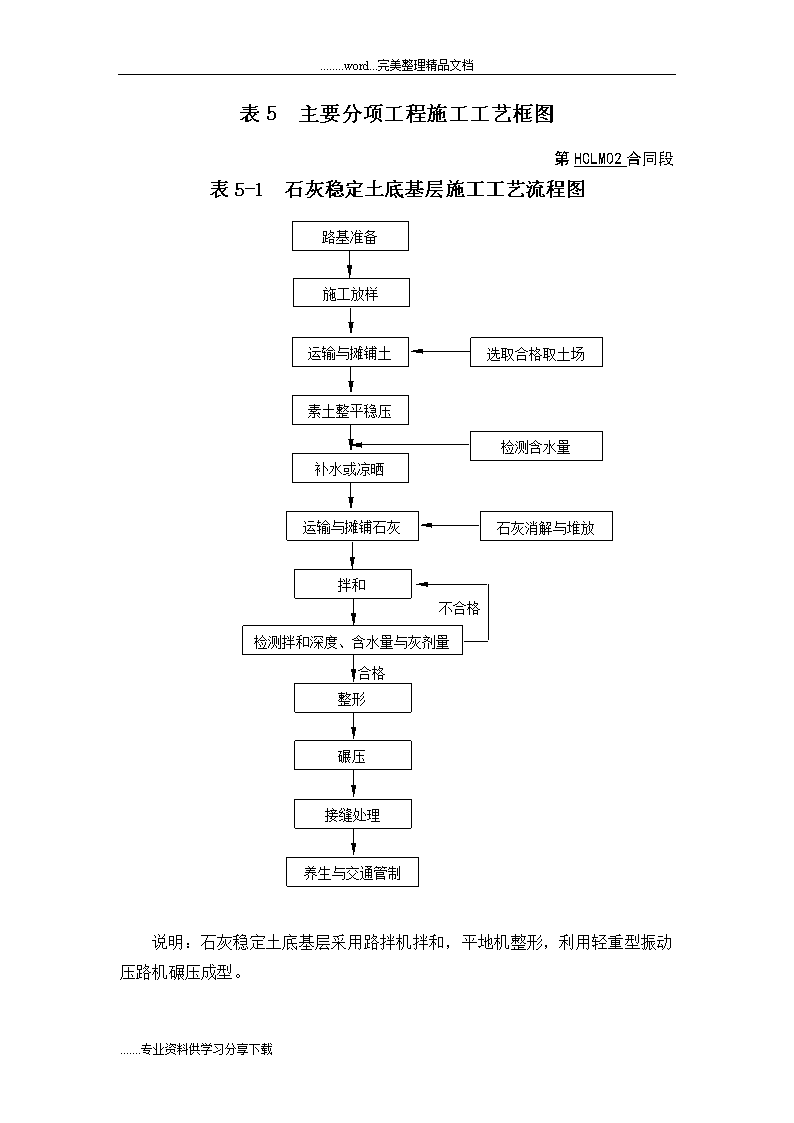

........word...完美整理精品文档表5主要分项工程施工工艺框图第HCLM02合同段表5-1石灰稳定土底基层施工工艺流程图路基准备准备路基准备路基施工放样准备路基准备路基选取合格取土场准备路基运输与摊铺土准备路基准备路基素土整平稳压准备路基准备路基检测含水量准备路基补水或凉晒准备路基准备路基石灰消解与堆放准备路基运输与摊铺石灰准备路基准备路基拌和准备路基准备路基不合格准备路基准备路基检测拌和深度、含水量与灰剂量准备路基准备路基合格准备路基准备路基整形准备路基准备路基碾压准备路基准备路基接缝处理准备路基准备路基养生与交通管制准备路基准备路基说明：石灰稳定土底基层采用路拌机拌和，平地机整形，利用轻重型振动压路机碾压成型。.......专业资料供学习分享下载n........word...完美整理精品文档见表5-2水泥粉煤灰稳定碎石底基层与基层施工工艺流程图1、拌和工艺流程下料斗电脑计量皮带输送料堆下料斗电脑计量皮带输送厂拌拌和出料水计量沥干或洒水有棚料仓或料堆符合规定技术要求装载机按比例进料装载机按比例进料粉煤灰级配集料水泥计量输送注：拌和站除备有粉煤灰下料斗外，至少应还备有三个集料下料斗，分装粗细集料；配备一个水泥罐储存散装水泥。2、摊铺、碾压工艺流程运输混合料养生及交通管制摆设方木接缝处理检测压实度调整含水量人工辅助整形碾压摊铺机摊铺施工放样准备下承层说明：厚度≤20cm的底基层与基层均按一层进行施工；厚度＞20cm的底基层与基层均按二层进行施工。采用厂拌设备集中拌料，15吨以上自卸汽车运输，每个作业面采用2台摊铺机联合成梯队进行摊铺作业，利用轻重型振动压路机配套碾压成型。.......专业资料供学习分享下载n........word...完美整理精品文档表5-3透层施工工艺流程下承层准备路缘石、结构物防护试洒（确定沥青用量）洒布沥青人工补洒撒布石屑、碾压（如需要）生产乳化沥青交通管制洒布车准备透层材料准备试验确定透层材料表5-4粘层施工工艺流程下承层准备路缘石、结构物防护试验确定粘层材料粘层材料准备生产乳化沥青洒布车准备试洒（确定沥青用量）洒布乳化沥青人工补洒交通管制.......专业资料供学习分享下载n........word...完美整理精品文档表5-5封层施工工艺流程下承层准备路缘石、结构物防护试洒（确定沥青用量）洒布沥青人工补洒撒布石屑、碾压生产乳化沥青交通管制洒布车准备透层材料准备试验确定透层材料.......专业资料供学习分享下载n........word...完美整理精品文档表5-6沥青混凝土中、下面层施工工艺流程图1、拌和工艺流程集料1粗计量粗计量加热干燥筛分二次计量输入搅拌缸内拌和出料保温储存计量输送矿粉计量输入皮带输送取样检测集料2集料3集料4粗计量沥青脱桶粗计量2、摊铺、碾压工艺流程接缝处理人工辅助修整取样检测到场温度运输沥青混凝土准备下承层测量放样摊铺机准备摊铺挂钢丝线或安装非接触式浮动梁碾压现场检测交通管制试验段不合格合格废弃交通管制人工辅助修整碾压摊铺准备下承层测量放样挂钢丝线或安装浮动梁说明：采用间歇式沥青拌和机进行拌和；载重15T以上的自卸汽车运输，表面用棉被或蓬布覆盖保温；配置2台德国产ABG423摊铺机联合成梯队形摊铺作业，单幅全宽一次成型；双钢轮压路机和轮胎压路机联合碾压成型。.......专业资料供学习分享下载n........word...完美整理精品文档表5-7SMA改性沥青混凝土上面层施工工艺流程图1、拌和工艺流程工厂化生产改性沥青加热干燥筛分二次计量输入搅拌缸内拌和出料入罐储存计量输送矿粉计量输入皮带输送取样检测保温运输木质素纤维计量输入集料2粗计量1集料1粗计量1集料3粗计量1集料5粗计量1集料4粗计量12、摊铺、碾压工艺流程试验段准备下承层测量放线摊铺机准备摊铺安装非接触式浮动梁人工辅助修整接缝处理现场检测交通管制碾压取样检测到场温度运输SMA混合料不合格合格废弃说明：SMA改性沥青混凝土上面层采用间歇式沥青拌和机进行拌和；载重15T以上的自卸汽车运输，表面用棉被或蓬布覆盖保温；ABG423摊铺机摊铺作业，单幅全宽一次成型；采用双钢轮压路机进行碾压成型。因混合料粘度大，不得使用轮胎式压路机碾压，以防止粘轮及轮胎揉搓造成沥青玛蹄脂挤到表面而达不到压实效果。.......专业资料供学习分享下载n........word...完美整理精品文档表5-8水泥混凝土面板施工工艺流程图施工准备模板安装浇筑混凝土测量放样振动密实滚压提浆真空吸水做面、压槽养生及交通管制集中拌和混凝土搅拌车运输灌缝理拉力杆、传力杆及钢筋网的设置切缝说明：水泥混凝土路面采用强制式搅拌机集中拌和，砼运输车运输，真空吸水工艺进行施工，平板振捣器振捣，振动梁振捣拖平，抹面机抹面找平，滚槽机拉毛出槽。.......专业资料供学习分享下载n........word...完美整理精品文档表5-9路缘石施工工艺流程图原材料试验碎石、砂、水泥按设计配合比计量水泥混凝土拌和场地硬化浇筑振捣密实脱模养生运输安装调整立模勾缝二次养生测量放样砂浆拌和、运输说明：路缘石在上面层施工前完成。采用混凝土搅拌机拌和，专用定型模板浇制，小型汽车运输至施工现场，人工采用坐浆法进行安装。.......专业资料供学习分享下载
