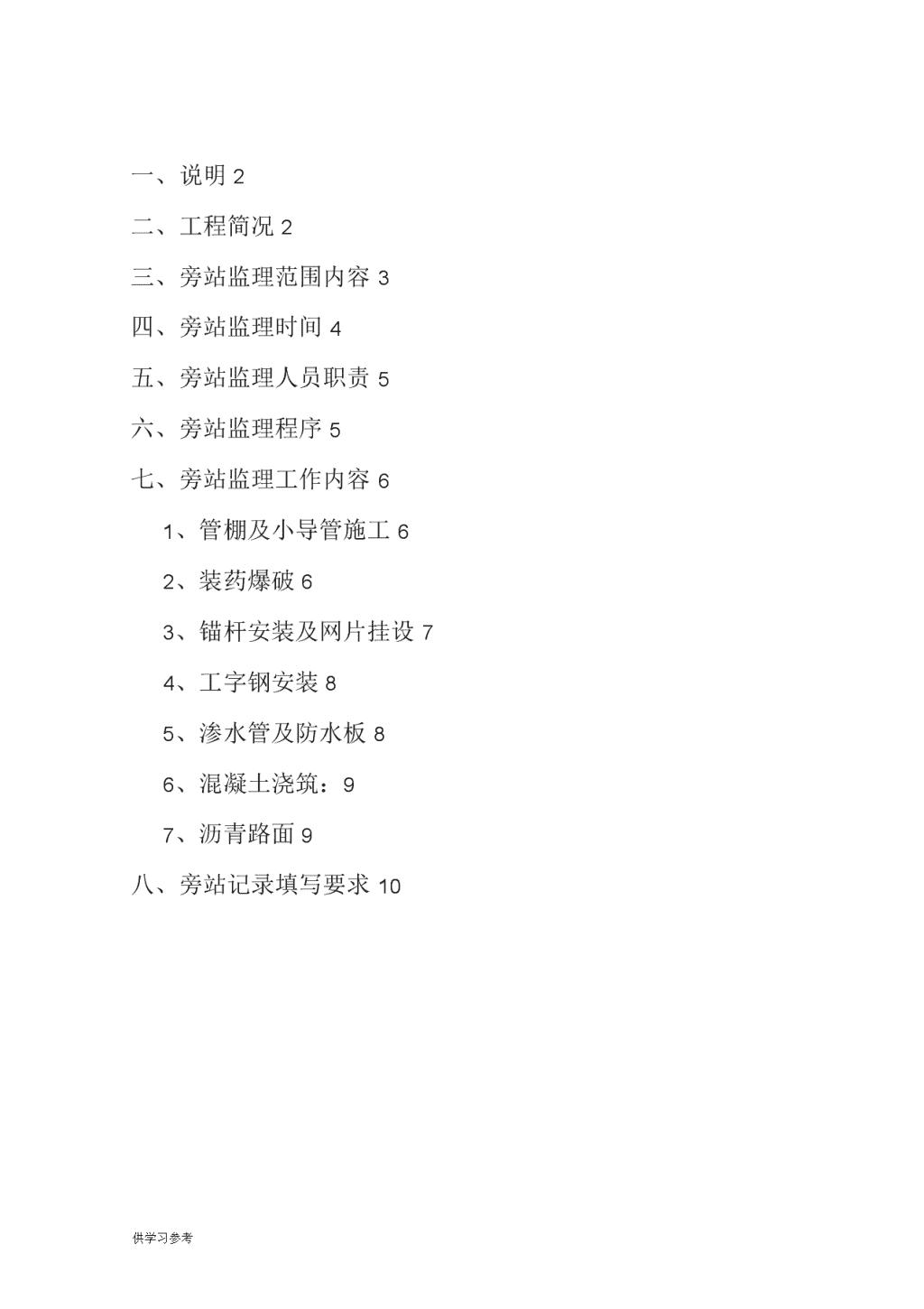

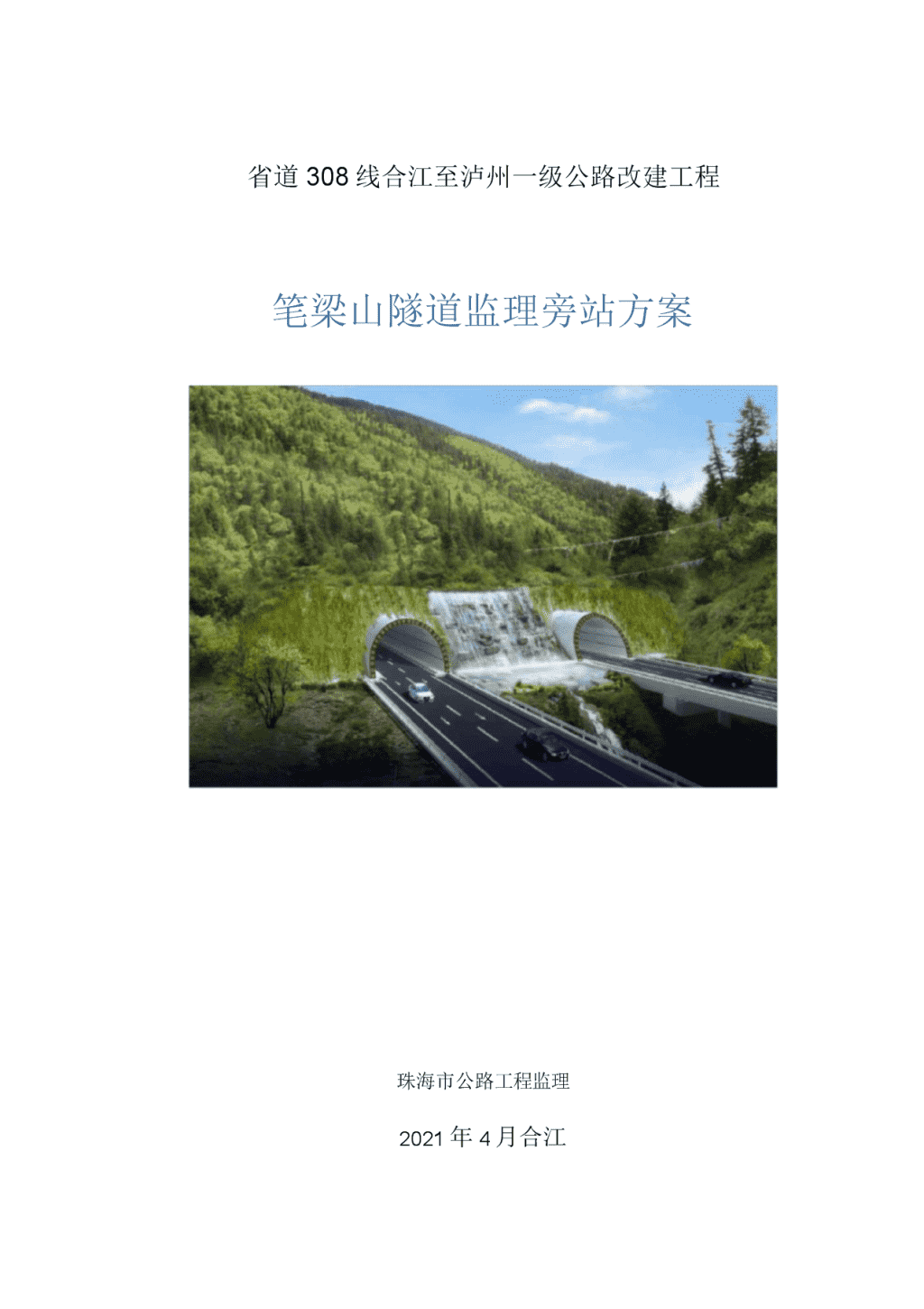

省道308线合江至泸州一级公路改建工程笔梁山隧道监理旁站方案珠海市公路工程监理2021年4月合江n一、说明2二、工程简况2三、旁站监理范围内容3四、旁站监理时间4五、旁站监理人员职责5六、旁站监理程序5七、旁站监理工作内容61、管棚及小导管施工62、装药爆破63、锚杆安装及网片挂设74、工字钢安装85、渗水管及防水板86、混凝土浇筑:97、沥青路面9八、旁站记录填写要求10n笔架山隧道旁站监理方案一、说明根据建设部颁发的?建筑工程施工旁站监理管理方法?及?监理标准?的有关规定,监理工程师将对重要部位、关键工序和隐蔽工程进行旁站监理。现场旁站的目的是对承包人的各项施工程序、施工方法和施工工艺进行有效的控制,旁站监督由各专业监理工程师及监理员担任,实行全方位、全过程、全环节的监理,为此特制定本工程监理方案。二、工程简况1、隧道起讫里程省道308线合江至泸州一级公路改建工程笔架山隧道为别离式隧道,合江端为端墙式洞门,泸州端为削竹式洞门。起止桩号左线ZK23+57AZK24+276隧道长度706m,右线K23+57KK24+288隧道长度716m。2、隧道技术标准1)公路等级:双向四车道一级公路。2)隧道设计速度:60km/h。3)隧道路面横坡:单向坡2%(直线段),超高不大于±4%。4)隧道内最大纵坡:±3%;最小纵坡:±0.3%。5)设计荷载:公路-I级。6)隧道防水等级:一级;二次衬砌砼抗渗等级不小于P8。3、地质情况隧址区出露及钻探揭露的地层主要有中生界第四系全新统崩填筑n土〔Q4me〕、第四系全新统残坡积层〔Q4el+dl〕、侏罗系上统蓬莱镇组供学习参考n〔J3p〕。隧道进口段位于斜坡中部陡坎下方,坎高约23ml基岩裸露地表,岩性上部为砂岩,坎脚出露有厚约3.0m土层,坎脚为缓坡,被残坡粉质粘土层覆盖,陡坎上有一季节性冲沟,勘察区间正直雨季,流量约1m3/s,在坎角修建有排水导槽。隧道出口位于小山丘坡脚平缓沟谷中,斜坡坡向与线路走向一致,隧道出口区域总体地形平缓,沟谷为水田,粉质粘土覆盖。洞身段为山丘平台及山丘沟谷地形,总体地形平缓,岩性为砂岩与粉砂质泥岩互层。分布有聚居村落,表层被残坡积层覆盖,土层覆盖较薄,大局部基岩可见,沟谷及低凹处,土层覆盖相对较厚,多为鱼塘及水田。三、旁站监理范围内容1、范围:⑴管棚钻孔及小导管、装管和注浆⑵装药爆破⑶锚杆安装及网片挂设⑷工字钢安装⑸渗水管及防水板⑹混凝土浇筑⑺路面施工2、内容:〔1〕检查用于工程的材料、设备、现场施工人员及其它施工条件供学习参考n与批准的分项工程开工报告是否相符合。〔2〕检查各种集料的级配,配合比及用量与批准的标准试验通知单是否一致,对低劣的产品及时发出警告和做出指示。〔3〕检查施工方法和操作工艺,是否符合标准要求。〔4〕进行每道工序完工后的检查验收。〔5〕对隐蔽工程进行覆盖前的检查。〔6〕监督承包人施工人员试样抽取和控制参数的测定及记录。〔7〕观察了解影响工程进度和质量的自然风险,隐患及外部干扰的信息并报告专业监理工程师。〔8〕旁站监理应做好上述内容的记录。3、旁站依据〔1〕设计文件和图纸〔2〕已经批准的和监理规划〔3〕?四川省建设工程监理管理条例?〔4〕?建设工程质量管理条例?〔5〕?公路工程质量检验评定标准?〔土建和机电〕〔JTGF80/1-2004、JTGF80/2-2004〕〔6〕?建设工程监理标准?〔7〕?施工旁站监理管理方法?〔8〕?爆破平安规程?〔GB6722-2021〕?〔9〕?锚杆喷射混凝土支护技术标准?〔GB50086-2001〕?〔10〕其他相关法律、法规、规章、标准和标准性文件四、旁站监理时间供学习参考n现场监理人员从工序施工开始至该部位、该工序施工完成。五、旁站监理人员职责(1)、检查施工企业现场质检人员到岗、特殊工种人员持证上岗及施工机械、建筑材料准备情况;(1)2〕、在现场跟班监督关键部位、关键工序的施工是否按设计要求施工方案以及工程建设强制性标准执行;(2)3〕、检查进场建筑材料、建筑构配件、设备和商品的质量检验报告等,并在现场监督施工企业进行检验或者委托具有资格的第三方进行复检;(3)4〕、做好旁站监理记录和监理日记,保存旁站监理原始资料。六、旁站监理程序(4)1〕、施工方在需旁站监理部位、工序施工前24小时提交书面申请。(5)2〕、工程监理部接到施工方旁站申请后安排旁站监理人员。(6)、旁站监理人员熟悉该工序相关图纸、标准、监理细那么和旁站方案,明确旁站工作内容。(7)、施工开始前,旁站监理人员检查施工企业现场质检人员和特殊工种持证上岗情况,检查施工机械、建筑材料准备情况。发现有不称职的人员、不合格的材料、性能不符合要求的机械,应通知施工方整改,合格前方可施工。(8)、施工开始,旁站监理人员应现场跟班旁站,催促施工方按涉及图纸、施工验收标准、施工方案、强制性标准施工。发现质量问题应催促施工方整改,整改后复验,确保工程质量符合要求,发现重大供学习参考n问题应立即报告监理工程师。(1)、旁站监理人员做好旁站监理记录,记好监理日记,施工企业质检人员和我方旁站监理人员的旁站监理记录上签字。(2)、做好旁站监理记录的归档登记编目工作,便于日后查用。七、旁站监理工作内容1、管棚及小导管施工〔1〕、检查所使用的材料是否和设计相符,有无检验合格报告。〔2〕、检查所使用的机具、钻头大小是否满足装管需要,管棚钢管加工是否符合设计要求。〔3〕、检查钻孔角度是否满足设计要求,发现不符合要求时及时要求整改。〔4〕、装管前是否将孔内的残渣清理干净,如果没有必须要求施工单位重新清理。〔5〕、检查注浆用的设备、砂浆配合比和现场实际是否相符,发现问题及时纠正。〔6〕、检查钻孔施工原始记录是否按要求如实记录。〔7〕、检查钢管及小导的质量是否满足设计要求〔8〕、检查管内注浆是否饱满。〔9〕、做好详细的旁站记录。记录包括每孔开钻时间,结束时间,钻孔深度、地质情况、装管长度、注浆时间和注浆压力等情况。该工程全部完工后及时进行资料整理并归档。供学习参考n2、装药爆破〔1〕、装药前,首先检查施工人员有无爆破操作证,严禁无证人员操作。〔2〕、检查炮眼是否符合设计要求,对不符合要求的炮眼一律要求重新钻好前方能允许开始装药。〔3〕、装药前其他无关人员和设备是否按要求已经撤离现场。装药时施工现场是否按要求进行了施工警戒。〔4〕、随时注意装药后是否按要求进行堵孔。〔5〕、检查连接线路是否合理,有无漏连雷管。〔6〕、起爆时所有人员是否到达指定平安距离,起爆人是否在规定的起爆点起爆。〔7〕、旁站人员对以上不按要求操作的人员进行阻止和整改并进行罚款,同时还给以警告、记过,严重的报公安机关进行治安处理。〔8〕、做好旁站时的详细记录。包括炮眼个数、装药量、爆破效果、操作人员违规和处理情况。3、锚杆安装及网片挂设〔1〕、检查锚杆所使用的材料是否进行过检验并合格。〔2〕、检查锚杆位置。钻孔数量、长度是否满足设计要求,孔位允许偏差±50mm。〔3〕、检查锚杆方向。尽量与围岩壁面和岩层主要结构垂直,超前供学习参考n锚杆和小导管外插角是否符合设计及标准要求。〔4〕、检查钻孔深度。钻孔深度应不小于锚杆杆体有效长度,且深度超长值不应大于100mm。〔5〕、检查孔径与孔型。钻孔孔径必须满足孔径大于杆体直径15mm。〔6〕、检查孔内的残渣积水是否清理干净,如果没有必须要求施工单位重新清理。〔7〕、药卷的质量是否有质量检查合格证及孔内是否饱满。〔8〕、检查网片钢筋、网格间距,网片搭设是否满足设计。〔9〕、检查网片安装是否牢固。〔10〕、做好详细的旁站记录。该工程全部完工后及时进行资料整理并归档。4、工字钢安装〔1〕检查工字钢出厂质量合格证是否齐全。〔2〕检查加工是否满足设计要求。〔3〕检查工字钢安装基底的是否有松软土层,是否悬空安装。〔3〕检查安装间距、连接钢筋及锁脚锚杆的数量与长度。〔4〕检查工字钢单元与单元连接是否满足设计要求。5、渗水管及防水板〔1〕检查防水材料的出厂合格证。〔2〕检查安装前初支面是否平顺。供学习参考n〔3〕检查渗水管间距离是否与设计相合,检查是否安装牢固。〔4〕检查防水板是否有破损,检查防水板是否平顺、检查防水板松驰度。检查防水板连接长度及接头外的气密性是否符合设计要求。〔5〕检查是否是安无钉要求挂设。供学习参考n6、混凝土浇筑〔1〕、浇筑前对模板位置、尺寸、垂直度及支撑系统,钢筋、预埋件的质量、数量、位置逐一检查。〔2〕、检查与混凝土直接接触的模板地基是否已去除淤泥和杂物并用水湿润,地基根底应有排水和放水措施,模板缝隙应堵严。〔3〕、混凝土强度等级必须符合设计要求和标准规定,监理人员应检查材料的合格证、试验报告。〔4〕、配合比检验。控制混凝土的最大水泥用量,最小水泥用量和最大水灰比、外加剂用量等。〔5〕、采用商品混凝土时,检查混凝土运输、浇筑的延续时间,不得超过规定要求。〔6〕、检查混凝土坍落度,每班应不少于2次。〔7〕、见证混凝土试块制作过程,检查制作工具、制作方法、制作数量是否符合标准要求。〔8〕、在混凝土浇筑过程中假设发现重大问题,应即时向监理工程师汇报。〔9〕、做好监理日记和旁站记录。〔、沥青路面(1〕检查用于沥青混合料拌制的材料及级配是否符合设计要求及标准规定。(2〕检查拌和运输摊铺及压实设备是否符合施工要求,且操作人员是否持证上岗。供学习参考n(3〕检查基层是否清扫干净,有无污染物及浮渣,粘层油质量及喷扫是否符合标准要求。(4〕严格控制摊铺机的速度,松铺系数,高程,碾压机具的吨位、碾压遍数及压实工艺。(5〕现场抽取沥青混合料试样,测试含油量。(6〕做好监理日记及旁站记录。八、旁站记录填写要求1、工程部位:应写清所在部位的里程桩号,所属分局部项工程。2、旁站内容:应写明工作内容,如“彼浇筑〃、“锚杆〃等。3、施工起止时间:应写清该项工作是什么时间开始至什么时间结束。时间为年月日时分。4、完成工程量:应写清从图纸计算的理论工程量和实际完成的工程量。5、天气情况:应写清工作开始至结束时的天气情况和温度变化〔最高气温、最低气温〕具体何时何分变化可记在“过程情况记录〃栏中。6、现场人员情况:应写清监理旁站人员,建设单位人员、施工单位的管理人员、各工种的值班人员以及施工的工人,具体何时何分换班可记在“过程情况记录〃栏中。7、机械设备使用情况:应记述施工时使用的主要设备名称、规格、数量,弁检查与报验的设备是否一致,同时记录施工机械设备的运转是否正常。8、材料使用情况:应记述主要材料的名称、型号、厂家、使用数量,弁检查与报验的材料是否一致,如混凝土应写清水泥生产厂家、强度等级、配合比,外加剂的名称、生产厂家、掺量等。9、施工方质保体系运作情况:主要记述施工单位质量保证体系的供学习参考n管理人员是否到位,是否按事先的要求对关键部位或关键工序进行检查,是否催促施工人员按事先报验的方案施工〔试验〕,是否对出现的问题及时纠正,管理人员换班的时间等。10、监理工作情况:记述旁站过程中监理人员发出的指令,施工单位提出的问题及监理人员的回复,各方指示,包括建设单位、总监理工程师或专业监理工程师对旁站人员的指示。11、过程情况记录:主要详细按时间部位记述过程变化情况,如天气变化情况,材料供应情况,机械运作情况,值班人员换班情况,突发事件的原因及处理情况和结果,坍落度的抽查、混凝土试块的制作等等。供学习参考
