土质路基施工方案与学习 22页

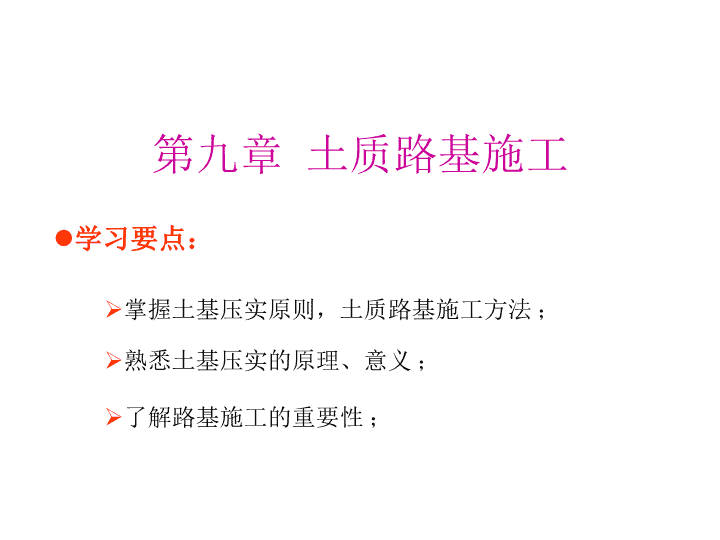

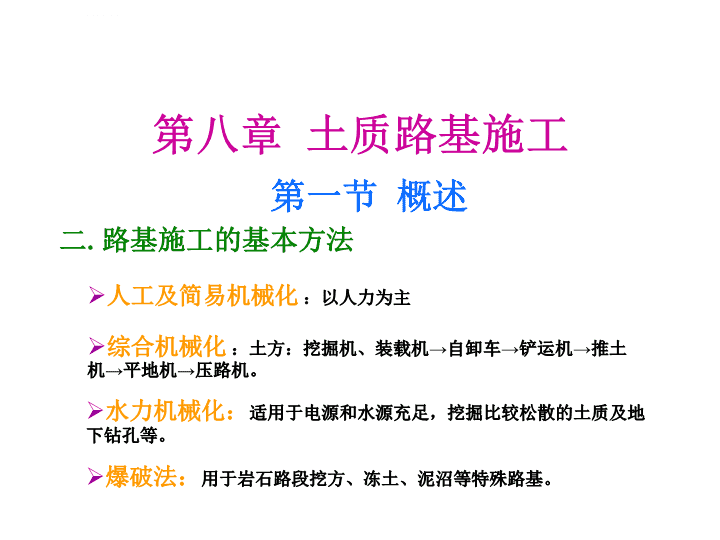

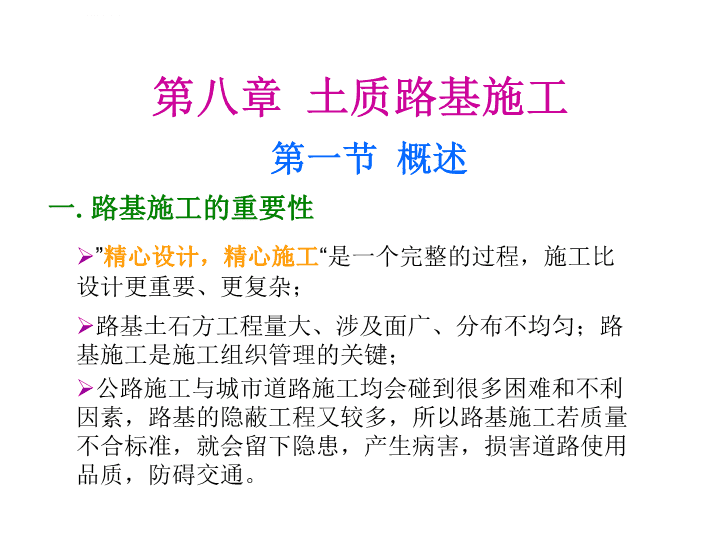

第九章土质路基施工学习要点：掌握土基压实原则，土质路基施工方法；熟悉土基压实的原理、意义；了解路基施工的重要性；n第一节概述一.路基施工的重要性第八章土质路基施工”精心设计，精心施工“是一个完整的过程，施工比设计更重要、更复杂；路基土石方工程量大、涉及面广、分布不均匀；路基施工是施工组织管理的关键；公路施工与城市道路施工均会碰到很多困难和不利因素，路基的隐蔽工程又较多，所以路基施工若质量不合标准，就会留下隐患，产生病害，损害道路使用品质，防碍交通。n第一节概述二.路基施工的基本方法第八章土质路基施工人工及简易机械化：以人力为主综合机械化：土方：挖掘机、装载机→自卸车→铲运机→推土机→平地机→压路机。水力机械化：适用于电源和水源充足，挖掘比较松散的土质及地下钻孔等。爆破法：用于岩石路段挖方、冻土、泥沼等特殊路基。n第一节概述三.施工前准备工作第八章土质路基施工1.组织准备工作：建立和健全施工队伍、试验室和管理机构，明确施工任务，制定规章制度，确立施工目标等。2.技术准备工作：现场勘查与核对设计文件；编制施工组织计划；搞好临时工程；路基恢复定线，清除路基范围内一切障碍；做好施工测量工作。n第一节概述第八章土质路基施工3.物质准备工作（1）主材供应与运输状况调查（2）沿线地材供应状况调查（3）进场机械设备准备（4）各种配件、燃油供应状况调查n第二节施工要点一.基本要求第八章土质路基施工首先必须搞好施工排水；拆除路基挖填范围内的地表障碍物；路基取土与填筑，必须有条不紊，有计划按步骤进行；路堑开挖应在全断面进行，自上而下一次成型，注意按设计要求准确放样，不断检查校正；土质路堤应先清理或加固地基；填土时应分层填平，充分压实，压实厚度一般为20～25cm。路堤加宽或新旧土层搭接处，原土层挖成台阶，逐层填新土，不允许将薄层新填土贴在原路基表面。n第二节施工要点二.填挖方案第八章土质路基施工1.路堤填筑：分层平铺正确方案：不同用土水平分层，以保强度均匀；透水性差的用土宜填于下层，表面成双向横坡，有利于排水；同一层次有不同用土时，接搭处成斜面，保证该层厚度范围内强度均匀；n第二节施工要点二.填挖方案第八章土质路基施工1.路堤填筑：分层平铺不正确方案：未水平分层；夹有冻土块和粗大石块；有反坡积水；有陡坡斜面。n第二节施工要点二.填挖方案第八章土质路基施工1.路堤填筑：竖向填筑适用性：路线跨越深谷或池塘、陡坡地段上半填半挖路基、局部路段横坡较陡或难以分层填筑等。必要的技术措施：选用振动式或锤式夯击机；选用沉陷量小及粒径较均匀的砂石填料；路堤全宽一次成型；暂不修建较高等级路面，允许短期内自然沉落。n第二节施工要点二.填挖方案第八章土质路基施工2.路堑开挖：纵向全宽掘进方法：在路线一端或两端，沿路线纵向向前开挖。单层掘进的高度，即为路堑设计深度；较深路堑，可采用双层掘进法，上层在前，下层随后。n二.填挖方案第八章土质路基施工2.路堑开挖：横向通道掘进方法：先在路堑纵向挖出通道，然后分段同时向横向掘进。对土路堑开挖，还可考虑采用双层式纵横通道的混合掘进方法。n第二节施工要点三.机械化施工1.常用路基土方机械：松土机、平土机、推土机、铲运机、挖掘机、压实机具及水利机械等。2.组织机械化施工注意事项：建立健全施工管理体制与相应组织机构；制定严密的施工组织计划，合理选择施工方案；机具设备有限制时，善于抓重点，兼顾一般；加强技术培训，坚持技术考核，鼓励技术革新。第八章土质路基施工n三、机械化施工nn自行铲运机拖式铲运机nn第三节路基压实一.路基压实的意义与机理第八章土质路基施工1.路基压实意义：路基压实是路基施工中一个重要工作，也是提高路基强度和稳定性的根本技术措施之一。2.压实机理：通过压实使土粒重新组合，彼此挤紧，孔隙缩小，土的单位重量提高，形成密实整体，最终使强度增加，稳定性提高。n二.影响压实效果的主要因素（一）.内因如能控制土的湿度为最佳含水量，则压实效果最好，耗费的压实功能最经济1.湿度：为何用干容重作为表征土基密实度的技术指标，而不用模量？解答：曲线1表明，饱水后，γ与E均降低，而在ω0时，两者的降低值均最小，所以选用γ0及相应的ω0控制土基压实标准时，其强度和稳定性最好。ωk对应的Ek最高，但饱水后变形模量Es大大降低，水稳性极差。n第三节路基压实二.影响压实效果的主要因素第八章土质路基施工（一）.内因分散性较高的土，其ω0值较高，γ0值较低；2.土质：砂性土的压实效果优于粘性土。（二）.外因1.压实厚度：密实度随深度递减。一般，夯实不宜超过20cm；15～15t光面压路机，不宜超过25cm；振动压路机，宜以50cm为限。n第三节路基压实二.影响压实效果的主要因素第八章土质路基施工（二）.外因同一种土的最佳含水量随压实功能的增大而提高；2.压实功能：相同含水量条件下，压实功能愈高，土基密实度愈高。但用增加压实功能的方法提高土基强度的效果，有一定限度。土基压实施工中，控制最佳含水量是关键。n第三节路基压实三.机具选择与操作第八章土质路基施工1.压实机具类型:碾压式、夯击式、振动式砂性土压实效果：振动式较好，夯击式次之，碾压式较差；粘性土则宜选用碾压式或夯击式。2.压实机具选择依据:土质及不同土层厚度3.操作要求:先轻后重，先慢后快，先边缘后中间n第三节路基压实四.土基压实标准第八章土质路基施工1.压实度:工地实测干容重γ与击实试验所得最大干容重γ0之比的相对值。2.压实度要求:由下而上逐渐提高标准填石路堤须用重型压路机或振动压路机分层碾压，压实度标准：12～15t的压路机的碾压轮迹深度不应大于5mm。
