土质石质路基施工全解ppt课件 57页

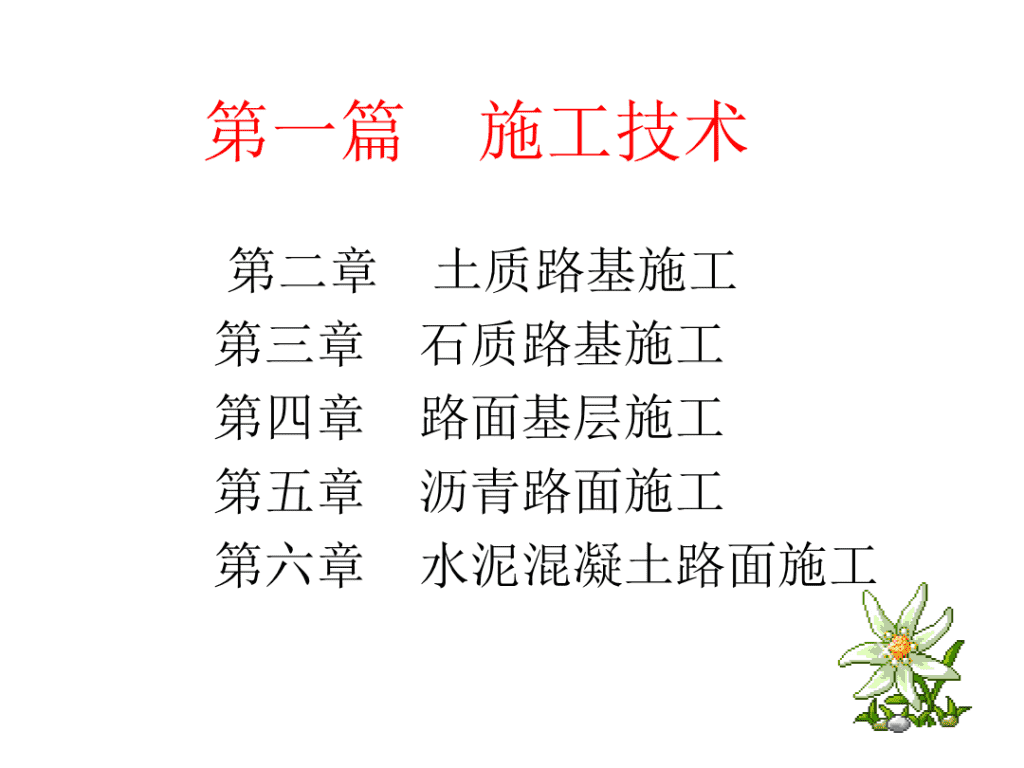

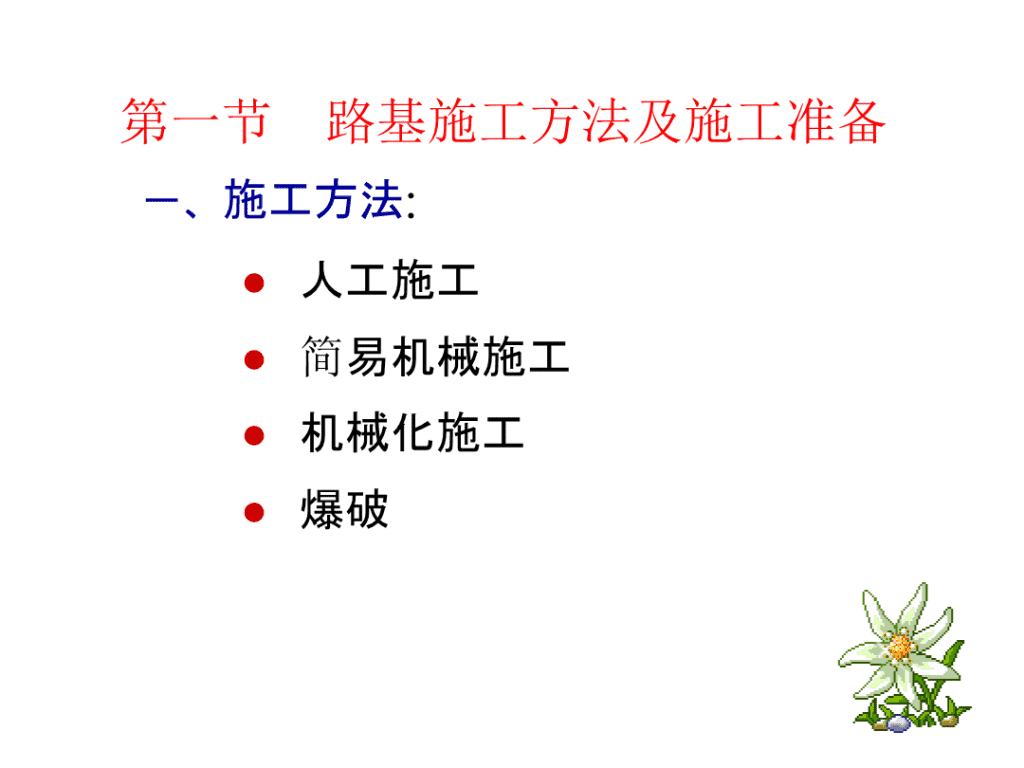

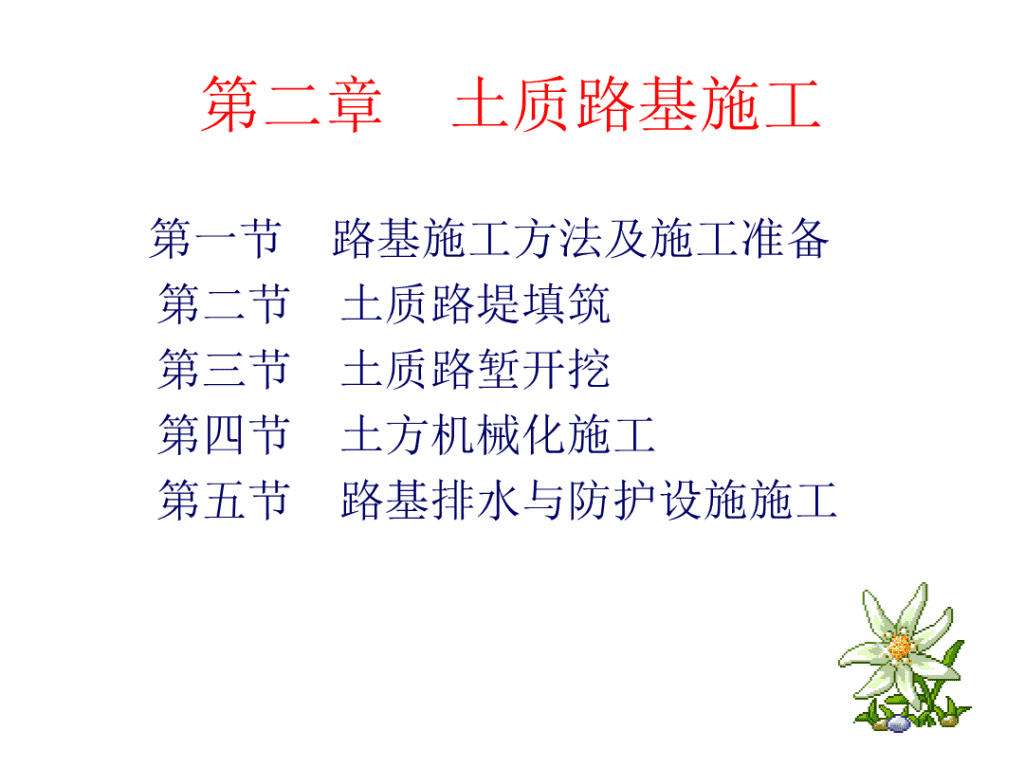

第一篇施工技术第二章土质路基施工第三章石质路基施工第四章路面基层施工第五章沥青路面施工第六章水泥混凝土路面施工n第二章土质路基施工第一节路基施工方法及施工准备第二节土质路堤填筑第三节土质路堑开挖第四节土方机械化施工第五节路基排水与防护设施施工第六节路基整修、检查验收与维修n第一节路基施工方法及施工准备一、施工方法:●人工施工●简易机械施工●机械化施工●爆破n二、施工准备工作1、施工准备⑴组织准备：施工机构的建立⑵物资准备：工、料、机⑶技术准备：制定施工组织计划施工测量施工前的复查与试验:击实标准试验清理施工现场铺筑试验路n2、施工注意事项：⑴严格按照设计文件和施工规范进行路基施工。⑵加强排水，确保路基施工质量。⑶合理取土、弃土。⑷注意保护生态环境。⑸因地制宜，合理利用当地材料。⑹安全生产。n第二节土质路堤填筑一、填料选择原则：1、尽量移挖做填；2、就近采用当地土石；3、一般要求：4、有关指标（表2-1）二、基底处理：1、做好原地面临时排水工作；2、满足强度要求，否则换填；3、横坡（纵向和横向）陡于1：5，应挖台阶4、矮路堤基底处理。n三、填筑方式及机械配置1、水平填筑n2、竖向填筑3、混合式填筑nn填土压实及质量控制1.路基压实的意义意义：影响因素：内因：含水量、土质外因：压实功能、压实机械、压实方法n2.压实质量要求⑴压实度K=工地干密度／最大干密度⑵合理确定做为压实标准的压实度K⑶测试方法：灌砂法、环刀法、蜡封法、灌水法（水袋法）、核子密度湿度仪⑷弯沉测试n3、压实机械的选择4、土质路堤的碾压⑴碾压时土的含水量应不超过最佳含水量的±1%～2%。⑵若超过，可采取摊开、晾晒或洒水的措施。n弯沉测试n第三节土质路堑开挖一、开挖方式的确定二、横挖法a、全高全宽一次开挖；b、边坡太高，分台阶进行n三、纵挖法1、分层纵挖法n2、通道纵挖法3、分段纵挖法n四、混合式开挖nnn第四节土方机械化施工●推土机：高度3m以内，切深10~20cm,运距80m●铲运机：坡度15以内，切深30cm以内，运距400~600m●挖掘机：配自卸汽车，运距500m●平地机：切深8~25cm,平整场地，修正路基顶面和路拱。n推土机nn拖式铲运机n自行式铲运机n挖掘机n平地机n第五节路基排水与防护设施施工一、地表排水设施施工1、边沟边沟施工时，其平面位置、断面尺寸、坡度、标高及所用材料应符合设计文件和施工技术规范要求。修筑的边沟应线形美观，直线顺直，曲线圆滑，无突然转弯等现象，纵坡顺适，沟底平整，排水畅通，无冲刷和阻水现象，表面平整美观。n土质边沟纵坡大于3％时采用浆（栽）砌片石、水泥混凝土预制块等加固。采用浆砌片石铺砌时，片石应坚固稳定，砂浆配合比符合设计要求，砌筑时片石间应咬扣紧密，砌缝砂浆饱满、密实，勾缝应平顺，无脱落且缝宽一致，沟身无漏水现象。采用干砌片石铺筑时，应选用有平整面的片石，砌筑时片石间应咬扣紧密、错缝，砌缝用小石子嵌紧，禁止贴砌、叠砌和浮塞。采用抹面加固土质边沟时，抹面应平整压光。nnn2、截水沟3、排水沟4、急流槽与跌水二、地下排水设施施工1、明沟与暗沟2、渗沟渗沟的位置、断面形式和尺寸应符合设计，材料质量要求等均应严格按设计和上述构造要求精心施工。n渗沟采用矩形断面时，施工应从下游向上游开挖，并随挖随支撑，以防坍塌。填筑反滤层时，各层间用隔板隔开，同时填筑，至一定高度后向上抽出隔板，继续分层填筑至要求高度为止。渗沟顶部用单层干砌片石覆盖，表面用水泥砂浆勾缝，再在上面用厚度不小于0．50m的土夯填到与地面齐平。二、路面排水设施施工1、路肩排水设施2、中央分隔带排水设施nn四、路基防护工程施工（一）常规边坡防护1、植物防护2、框格防护3、捶面、护面墙、石砌边坡等（二）路基冲刷防护1、直接防护草皮防护、抛石防护、干砌片石防护、石笼防护、浆砌片石防护、挡土墙等。2、间接防护n第六节路基整修、检查验收与维修一、路基整修1、土质路基的整修2、边坡加固与整修3、排水系统的整修二、检查验收及质量标准1、中间检查2、竣工验收3、质量标准n（1）土方路基n（2）路肩（3）地表排水设施三、路基的维修n落锤式弯沉仪n连续式平整度仪n第三章石质路基施工?第一节填石路堤施工?第二节石质路堑开挖?第三节坡面防护工程施工n第一节填石路堤施工一、填料的选择二、填筑工艺高等级公路：分层填筑、分层压实一般公路：下部倾填；上部分层填筑分层压实三、压实及质量控制nn第二节石质路堑开挖一、爆破法开挖优点：工效高、速度快、劳动力消耗少、施工成本低适用：岩质坚硬，不可能用人工或机械开挖的石质路堑不适用：路堑位于页岩、片岩、砂岩、砾岩等非整体性岩体，或位于岩石倾斜朝向路线，且有夹砂层、粘土层的软弱地段及易坍塌的堆积层时n二、松土法开挖多齿松土器：松动较破碎的薄层岩体单齿松土器：松动较坚硬的厚层岩体三、破碎开挖适用：岩体裂缝较多，岩块体积小，抗压强度低于100MPa的岩石。n第三节坡面防护工程施工1、抹面与捶面抹面：适用：易风化而表面比较完整，尚未剥落的岩石边坡目的：防止表面风化成害捶面：适用：易风化剥落的岩石边坡及土质边坡，边坡坡度不陡于1:0.5n2、喷浆及喷射混凝土适用：易风化，裂隙和节理发育，坡面不平的岩石边坡。n3、灌浆及勾缝目的：避免水分渗入岩石裂隙造成病害，改善边坡外观灌浆适用：坚硬，但裂缝较深和较宽的岩石边坡勾缝适用：比较坚硬，但节理裂缝多而细的岩石边坡.nnn勾缝nn4、护面墙适用：封闭多种软质岩层的挖方边坡，以防止严重风化；设在破碎岩层上，防止碎落；设在极软的夹层面上，防止失落成凹坑。类型：实体式、窗孔式、拱式5、浆砌片石护坡适用：石料丰富，劳动力价格较低的地区nnnnn
