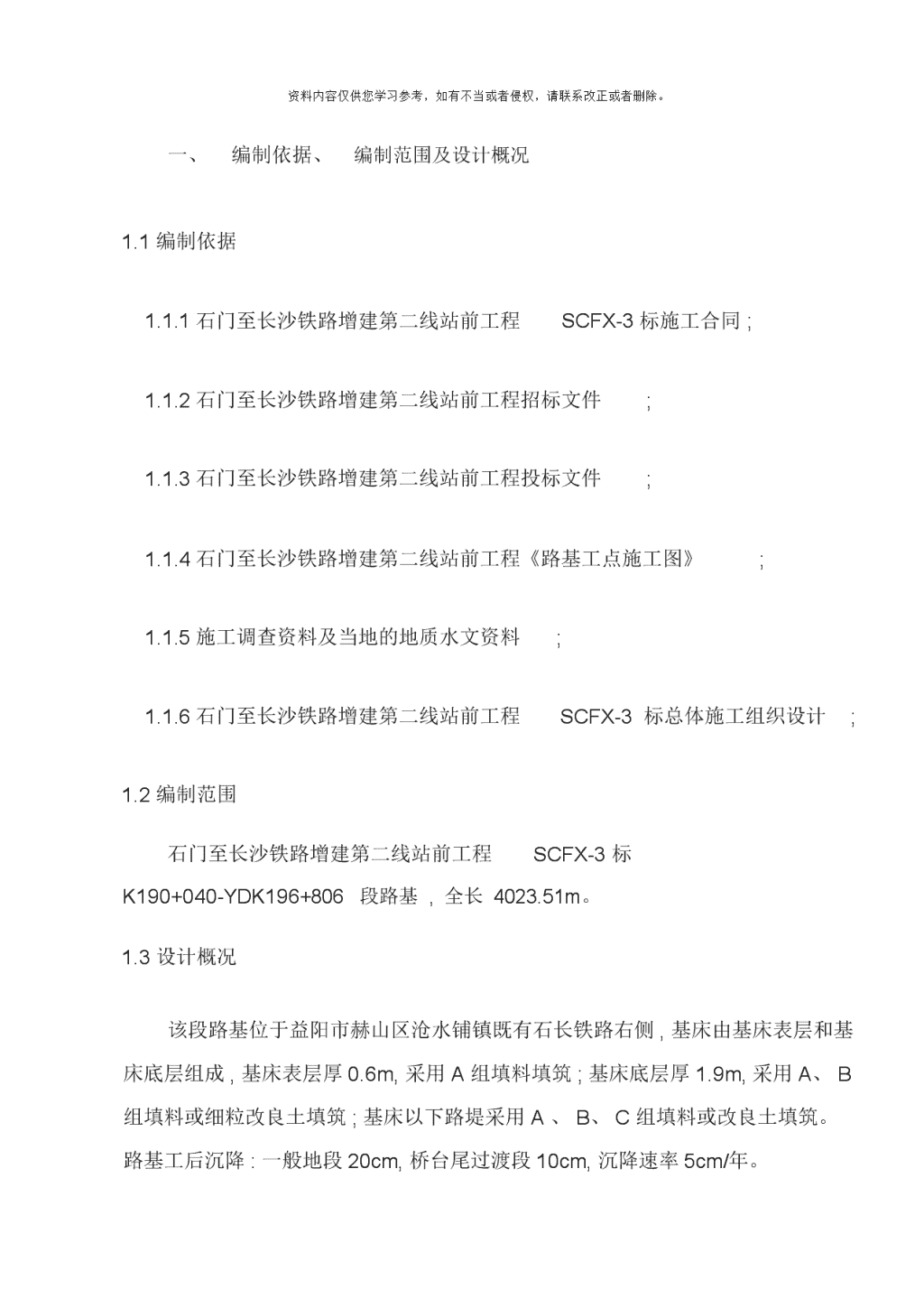

资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。一、编制依据、编制范围及设计概况1.1编制依据1.1.1石门至长沙铁路增建第二线站前工程SCFX-3标施工合同;1.1.2石门至长沙铁路增建第二线站前工程招标文件;1.1.3石门至长沙铁路增建第二线站前工程投标文件;1.1.4石门至长沙铁路增建第二线站前工程《路基工点施工图》;1.1.5施工调查资料及当地的地质水文资料;1.1.6石门至长沙铁路增建第二线站前工程SCFX-3标总体施工组织设计;1.2编制范围石门至长沙铁路增建第二线站前工程SCFX-3标K190+040-YDK196+806段路基,全长4023.51m。1.3设计概况该段路基位于益阳市赫山区沧水铺镇既有石长铁路右侧,基床由基床表层和基床底层组成,基床表层厚0.6m,采用A组填料填筑;基床底层厚1.9m,采用A、B组填料或细粒改良土填筑;基床以下路堤采用A、B、C组填料或改良土填筑。路基工后沉降:一般地段20cm,桥台尾过渡段10cm,沉降速率5cm/年。n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。二、工程概况2.1线路概况K190+040-K190+800与既有线并行不等高,线间距12m;K193+800-K195+700与既有线并行,线间距4.2m;其它地段为绕行地段。2.2.主要技术标准线路等级:Ⅰ级;正线数目:单线;设计速度:160km/h;2.3主要工程内容及工程数量2.3.1主要工程内容路基清表、搅拌桩地基加固、路基填筑、路堑开挖、边坡支挡防护、路基排水设施等。2.3.2主要工程数量路基清表:265.9亩搅拌桩:3520m路基填方:23万方路堑开挖:32.8万方2.4征地拆迁数量、类别及特殊拆迁项目情况该段路基需拆迁房屋共35间。n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。2.5工程特点并行地段对既有线行车安全有影响,属营业线施工,需加强安全防护,保证既有线行车的安全。2.6控制和重点难点工程的分析和对策并行地段的路基帮宽填筑和路堑开挖是本段的重点工程,相应对策:1)路基填筑时,为确保既有既有线行车安全及路基稳定,派专人防护,设立标志杆、标志绳,采取分段拆除路基边坡加固及防护,挖台阶做到随挖台阶随填筑压实确保既有路基稳定及既有线行车安全,当帮宽路基小于2.0米时,采用人工配合小型机具施工的方法,台阶采用人工开挖。2)路堑土方开挖时,采用挖掘机挖装,自卸汽车运输,并做好土方调配,适宜材料利用作路堤填料。开挖前,挖好坡顶排水沟,达到排水畅通。采用人工刷坡,及时进行坡面防护工程施工。派专人防护,设立标志杆、标志绳,确保既有线行车安全。石方开挖时,采用小孔控制松动爆破施工,空压机供风,潜孔钻钻眼,非电雷管起爆。爆破时用炮被及布鲁克网防护,在保证不侵限的情况下设双排脚手架进行挡护,脚手架间距不得大于20cm。利用列车间隙施工,要点爆破,并按规定设置防护,确保既有线安全。爆破后的石方弃置及运输,采用挖掘机、装载机配备自卸汽车运至指定地点。三、建设项目所在地区特征3.1自然特征情况3.1.1地形地貌丘间谷地,地势平坦、开阔,多辟为水田;丘坡,地势起伏,交通便利,丘坡上多为农舍。n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。3.1.2地质构造表层粉质粘土,褐红,褐黄色,硬塑,含约10%石英砂及少量石英质卵石切面稍光滑,中高韧性,干强度较高,厚约3m,谷地表层约0.3m种植土,局部表层为淤泥质粘土及软塑状粉质粘土。部分地方粗圆砾,黄褐、灰黄色,稍密,饱和,含约15%石英质中粗砂及少量粘性土,厚2.0m。下伏基岩为花岗岩。3.1.3水文地质特征岗丘地下水不发育,谷地潜水较发育,受大气降水补给。地下水埋深1-5m,地表水:具有溶出型弱侵蚀,碳化环境等级为H2,地下水:有硫酸型酸性弱侵蚀,有溶出性弱侵蚀,化学环境作用等级为H1。3.1.4气象地处亚热带,春湿秋燥,夏热冬寒,5~9月平均气温20℃以上;5~6月为梅雨季节,天气沉闷湿度大,7~8月极端气温可达43.6℃,极端最低气温可达-11.2℃。全年雨量丰沛,全年平均年总降水量为1373mm~1428mm,最大风速20m/s,最大积雨厚度18cm。3.2交通运输、通讯情况工程所在地交通发达,施工用大型机械设备可经过G319国道及既有乡村公路和便道运至施工现场,土石方运输沿纵向贯通便道调运。本段路基范围内通讯发达,主要管理人员、指挥人员、技术人员配备移动电话,现场施工员防护员配备对讲机,负责对外对内联络及信息传递。n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。3.3水、电供应情况本段路基所处位置水资源丰富,施工用水采用灌溉用水。配置一台200KVA发电机。四、施工组织安排4.1施工总体目标4.1.1安全目标杜绝职工因工重伤及以上事故、机械事故、火灾事故、重大交通事故,不发生危及行车安全的责任事故,年度负伤频率控制在12‰以下,安全标准工地建设达标率100%。4.1.2质量目标确保全部工程达到国家、铁道部现行的施工质量验收标准,并满足按设计速度开通要求,工程一次验收合格率达到100%,争创国家级优质工程。杜绝重大质量事故,确保环保、水保达标,竣工文件真实可靠,规范整齐,实现一次验收交接。4.1.3工期目标6月25日开工,竣工日期为4月30日。4.1.4环保及水保目标认真贯彻执行国家、铁道部、地方政府环境保护的法律法规和环保标准,采用清洁工艺,坚持清洁生产,不断提高全体参建员工的环保意识,综合利用各种资源,最大限度地降低各种原材料的消耗,节能、节水、节约原材n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。料,废气、废水、各种废弃物达标排放,从严把握噪声标准,控制施工噪声污染,保护文物古迹。严格执行设计文件和有关法律规定,保护绿地和植被,杜绝水土流失,把该段路基建成”健康、生态、绿色、环保”型工地。4.1.5文明施工目标组织健全、目标明确、措施齐全、执行有力;施工场地布局合理、井然有序,材料堆码整齐、各类标志齐全;施工人员遵纪守法、文明用语、尊重民风民俗,创铁道部文明施工工地。4.2施工组织机构、队伍部署和任务划分4.2.1施工组织机构及管理职责4.2.1.1组织机构项目部设项目经理一名,项目副经理一名,总工程师一名,经理部下设六部门(工程部、安质部、试验室、机物部、财务部、综合办公室)。均具有责任心强、胜任各岗位的专业人才组成。项目部建立值班经理和值班工程师制度,做到每班、每个工点都有值班人员在施工现场。经理部下设架子队,架子队应按照''管理有效,监控有力,运作高效''的原则组建。架子队要设置专职队长、技术负责人,配置技术、质量、安全、试验、材料、领工员、工班长等架子队主要组成人员。架子队主要组成人员应由正式职工担任,应具有相应的作业技能,并经过岗位培训合格后方可持证上岗。领工员、工班长同时必须具备相应的组织能力和丰富的施工实践经验,其人员数量应能满足施工现场生产管理、各施工环节和过程不间断监督的需要。各岗位要明确职责,落实责任。见”附图1施工组织机构图、路基架子队组织机构图”4.2.1.2管理职责n资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。4.2.1.2.1项目经理主持项目部全面工作,对工程质量、安全、环保水保、工期和成本控制负全责,负责项目部内部行政管理工作,包括人员调配、财务管理和对外协调等。4.2.1.2.2项目副经理主抓工程质量、安全、文明施工、生产进度、资源配置和队伍管理,组织指挥施工生产、协调各生产单位的关系,进行内部考核、评比;负责质量策划、统筹安排项目质量计划和创优规划,并组织实施,实行质量一票否决制,实施质量奖惩制度,审批物资采购计划和机械设备配置计划,主持对分供方的评价。4.2.1.2.3总工程师主抓技术工作和质量控制,负责与业主、监理单位、设计单位和质检站的协调工作。审批关键和特殊工序的施工作业指导书及技术保证措施,主持新工艺、新技术、新材料的研究及推广作用,组织重点、难点问题攻关,组织工程竣工交付。4.2.1.2.4工程部1)组织设计文件会审,全面掌握施工图、技术规范。编制实施性施工组织设计和质量计划,负责过程控制,结合项目管理特点,制订技术、安全、质量等管理细则和保证措施。2)负责控制测量,进行施工技术交底。3)参加质量评定和隐蔽工程检查验收,不定期参加安全质量大检查和QC小组活动。组织对不合格品的评审及处理,主持制定纠正、预防措施并跟踪验证。4)建立技术和质量管理日志,做好项目技术档案管理工作,协助总工程师组织工程竣工交付。
