画法几何与机械制图(一)

  • 6页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档由用户上传,淘文库整理发布,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,请立即联系网站客服。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细阅读内容确认后进行付费下载。
  4. 网站客服QQ:403074932

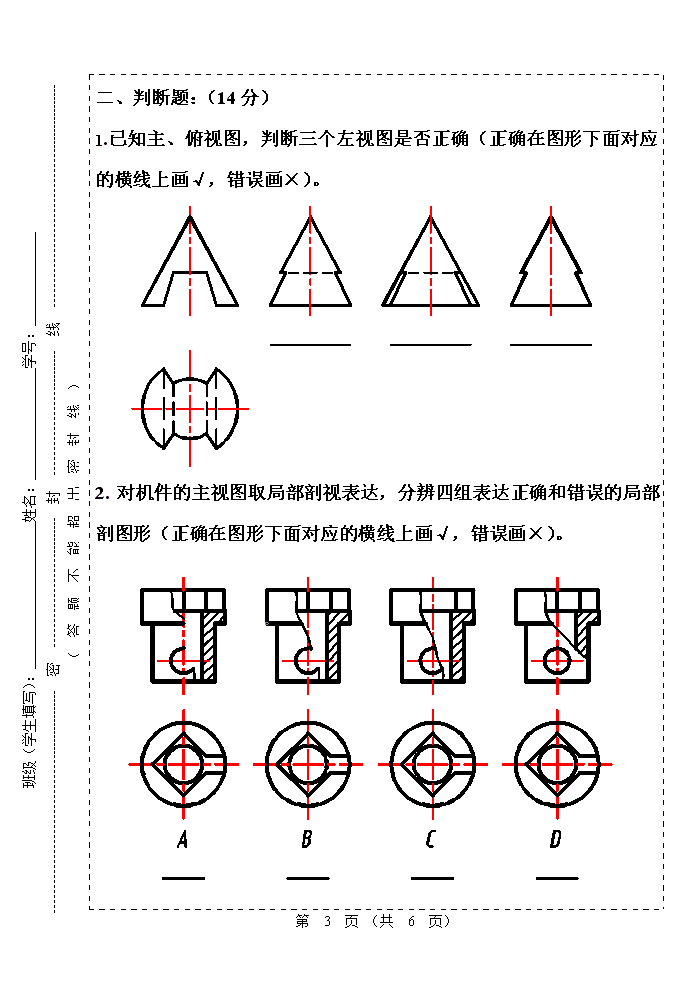

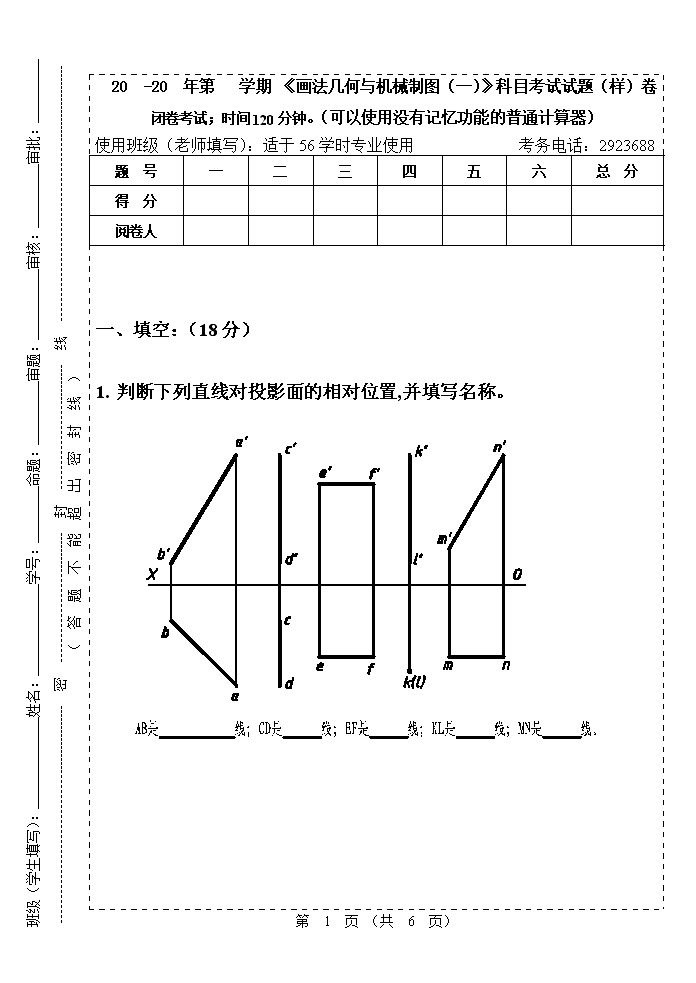

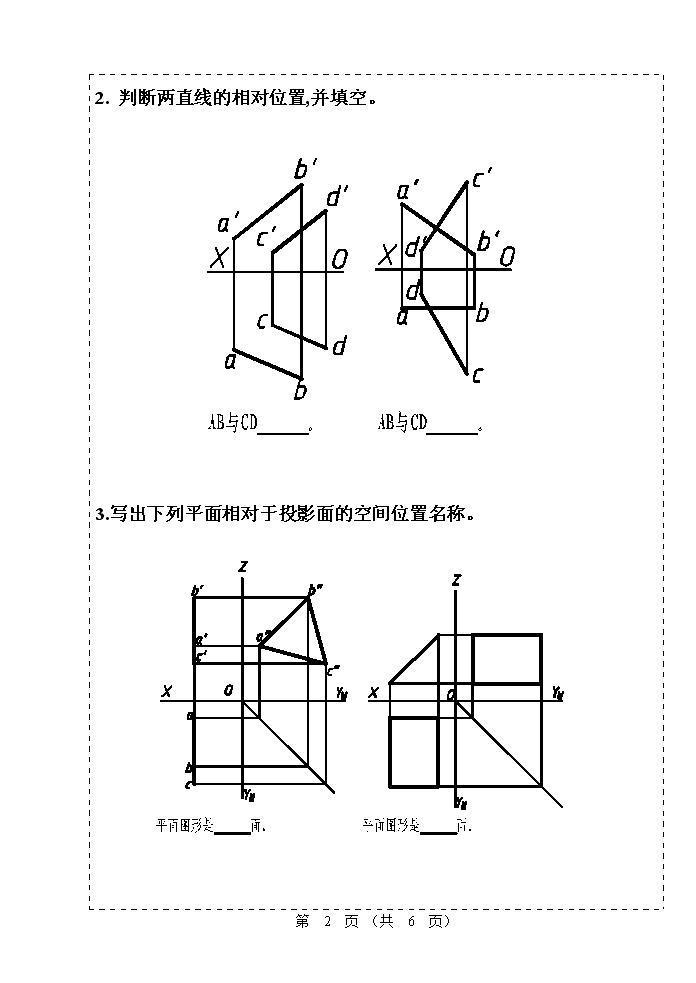

‎20 -20班级(学生填写):      姓名:      学号:    命题:    审题:     审核:   审批:   ‎ ‎ ‎ ‎ ----------------------------------------------- 密 ---------------------------- 封 --------------------------- 线 -------------------------------------------------------‎ ‎ (答题不能超出密封线)‎ 年第 学期 《画法几何与机械制图(一)》科目考试试题(样)卷 闭卷考试;时间120分钟。(可以使用没有记忆功能的普通计算器)‎ 使用班级(老师填写):适于56学时专业使用 考务电话:2923688‎ 题 号 一 二 三 四 五 六 总 分 得 分 阅卷人 ‎ ‎ ‎ ‎ 一、填空:(18分)‎ ‎1. 判断下列直线对投影面的相对位置,并填写名称。‎ 第 6 页 (共 6 页)‎ ‎2. 判断两直线的相对位置,并填空。‎ ‎3.写出下列平面相对于投影面的空间位置名称。‎ 第 6 页 (共 6 页)‎ 二、判断题:(14分)‎班级(学生填写):     姓名:    学号:     ‎ ‎ ------------------------------------------------ 密 ---------------------------- 封 --------------------------- 线 ------------------------------------------------‎ ‎ (答题不能超出密封线)‎ ‎1.已知主、俯视图,判断三个左视图是否正确(正确在图形下面对应的横线上画√,错误画×)。‎ ‎2. 对机件的主视图取局部剖视表达,分辨四组表达正确和错误的局部剖图形(正确在图形下面对应的横线上画√,错误画×)。‎ 第 6 页 (共 6 页)‎ 三、求作表面交线,画出第三视图。(15分)‎ 四、分析相贯立体,补画表面交线。(15分)‎ 第 6 页 (共 6 页)‎ 五、根据两个视图,求作第三视图。(18分)‎班级(学生填写):     姓名:    学号:     ‎ ‎ ------------------------------------------------ 密 ---------------------------- 封 --------------------------- 线 ------------------------------------------------‎ ‎ (答题不能超出密封线)‎ 第 6 页 (共 6 页)‎ 六、将主、俯视图改为局部剖视图。(20分)‎ 第 6 页 (共 6 页)‎
