2017年初中物理中考复习-电路故障专题 7页

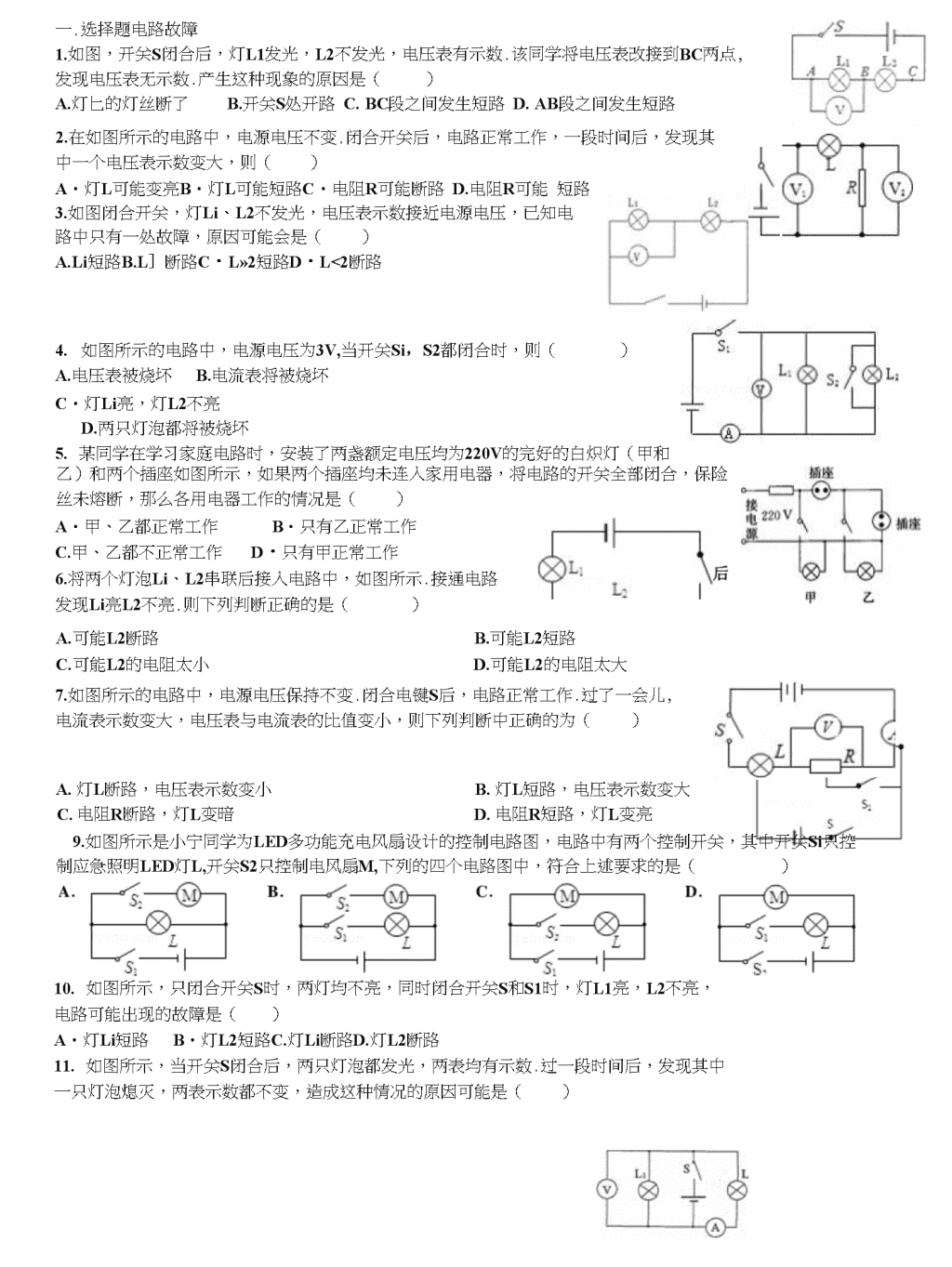

一.选择题电路故障1.如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数.该同学将电压表改接到BC两点,发现电压表无示数.产生这种现象的原因是（）A.灯匕的灯丝断了B.开关S处开路C.BC段之间发生短路D.AB段之间发生短路2.在如图所示的电路中，电源电压不变.闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A・灯L可能变亮B・灯L可能短路C・电阻R可能断路D.电阻R可能短路3.如图闭合开关，灯Li、L2不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（）A.Li短路B.L］断路C・L»2短路D・L<2断路4.如图所示的电路中，电源电压为3V,当开关Si，S2都闭合时，则（）A.电压表被烧坏B.电流表将被烧坏C・灯Li亮，灯L2不亮D.两只灯泡都将被烧坏5.某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙）和两个插座如图所示，如果两个插座均未连入家用电器，将电路的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（）A・甲、乙都正常工作B・只有乙正常工作C.甲、乙都不正常工作D・只有甲正常工作6.将两个灯泡Li、L2串联后接入电路中，如图所示.接通电路发现Li亮L2不亮.则下列判断正确的是（）A.可能L2断路C.可能L2的电阻太小B.可能L2短路D.可能L2的电阻太大A.灯L断路，电压表示数变小B.灯L短路，电压表示数变大C.电阻R断路，灯L变暗D.电阻R短路，灯L变亮9.如图所示是小宁同学为LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关Si只控制应急照明LED灯L,开关S2只控制电风扇M,下列的四个电路图中，符合上述要求的是（）7.如图所示的电路中，电源电压保持不变.闭合电键S后，电路正常工作.过了一会儿,电流表示数变大，电压表与电流表的比值变小，则下列判断中正确的为（）10.如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（）A・灯Li短路B・灯L2短路C.灯Li断路D.灯L2断路11.如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数.过一段时间后，发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（）\nA.灯Li断路B.灯L2短路C.灯L2断路D.灯L］短路10.如图所示，电源电压为6V,开关闭合后，Li、L2都不发光，而伏特表的示数为6伏特，电路的故障可能是（）A.Li短路B.L2短路C.L］断路D.L2断路13・某同学在进行实验时，连接好如图所示的电路.当开关Si、S2均闭合时，却发现仅有Id发光.产生这一故障的原因是（）A.电源两极跟电路接触不好B.连接S2的导线头松脱C・连接Li的导线头松脱D・连接L2的导线头松脱A.nc14.小明在探究“串联电路中电压的规律〃时，电路连好后（如图），闭合开卍:关，两灯均不亮、经检查，电路连接无误，老师告诉他是一个小灯泡坏了•小明仔细想了想后，用下列方法进行了判断，其中判断正确的是（）Ui—A.把一根导线连接在AB两点，若Li灯亮，则表示L2灯坏B.把一只电压表并接在BC两点，若电压表无示数，则表示L2灯坏C.把一只电流表并接在AB两点，若电流表无示数，则表示Li灯坏D.把一只小灯泡并接在BC两点，若Li灯亮，则表示L2灯坏15.如图所示的电路中，已知电源电压为6V,且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V,存在这一现象的原因可能是（）A.L］短路B.L2短路C.Li断路D.L/2断路16.如图所示，闭合开关S时，灯Li和L2都不亮，用一段导线的两端接触a,b两点时，两盏灯都不亮；接触b,c两点时，两盏灯都不——：£>——$>-亮；接触c,d两点时，两盏灯都亮，故障原因可能是（）LihSA.Li短路B.L2短路C.Li断路D.L2断路19.如图所示电路，闭合开关S后，发现灯Li亮，L2不亮.此电路的a故障可能是（）开关S接触不良电灯Li灯丝断了电灯Li短路电灯L2接触不良20.在图所示的电路中，电源电压为6V,开关闭合后，电灯压表逐段测量，结果是：Uab=0V,Ubc=0V,Ucd=6V.由此可能是（）A.电路的aLib部分发生断路B.电路的dl^c部分发生断路C.电源部分发生短路D.电源与Li部分之间发生断路21.光.L2Li、L2均不发光.用电以判断此电路的故障可Li、L2均不发光.用电以判断此电路的故障可如图，家庭电路中电灯突然熄灭，小明用测电笔分别测两根电源线，发现氛管都发——据此，请你帮助小明推断该电路故障可能是（）A.C.灯泡短路零线断路B.火线断路D.条件不足，无法确定22.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，g当用试电笔分别插入插座的两孔，氛管均发光，造成这一现象的原因可能是（）Me\nB.进户的火线断了D.某盏电灯的灯丝断了A.插座发生短路了A.进户的零线断了UJB\n22.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断.某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氛管发光，再用测电笔测试火线A和零线B时，氛管在测火线A时能发光，在测零线B时不发光.那么可以判定故障是（）A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路23.图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氛管均发光.造成这一现象的原因是（A.插座发生短路了B.进户的火线断了C.进户的零线断了D・某盏电灯的灯丝断了24.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝烧断.其原因是（）B.灯座断路C.灯丝断路D.灯泡的接头短路A.灯座短路26・右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）A.可能是电阻R短路，电流表的示数变大A.一定是灯L短路，电流表的示数变大B.可能是电阻R断路，电压表的示数变小C.可能是灯L断路，电流表的示数变小27.李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因A.灯丝断了C.灯座短路了B.灯头与零线间断路了A.灯头与火线间断路了二.填空题28・为检查照明电路的故障，电工经常采用的方法是：断开干路开关S,将额定电压为220V的“较验灯”接在开关的两只接线柱上，如图14所示，在检査某盏灯之前,先断开所有支路开关，再闭合该支路开关，“较验灯"将会出现以下三种情况中的其中一种：①不发光，说明该支路:②发光较暗，说明该支路—;③正常发光，说明该支路.（填“开路〃、嗨路〃或“正0L1常〃）29.图所示的电路中，L|、L2是两只规格不同的小灯泡，当闭合开关S时，（1）若发现Li亮、L2不亮，分析其电路有故障，则故障是;（2）若发现电流表Ai和A2的示数不相等，分析其原因，则可能是.30.在“比较串联电路和并联电路〃的实验中，连接电路时，开关必须.某实验UL2—II_小组连好如图所示的电路时，闭合开关，发现两灯都不亮，急忙向老师求援.老师走过来,将Li轻轻扭动，Li亮起来了，L2还是不亮.老师微笑着问：“这说明D处发生了什么故障？"同学们异口同声地回答道：“接触不良•〃“那么L2为什么还不亮呢？"同学们又傻眼了・・・如果L2处有故障，是什么故障呢？你认为b发生—•电路设计专题：\n1•高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人下列所示电路图能实现上述目标的是（）\nc.幽示灯|~9—島所S?2•新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元.汽车上设置了“安全带指示灯"，提醒驾驶员系好安全带.当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光.图中符合上述要求的电路图是（）6.•卫生间有两个开关，开关&只控制照明用的小灯泡L,开关S2只控制抽气用的电动机M.在如图所示的四个电路中，符合上述要求的是（）C.8.请将图中的各元件符号连成电路图.要求两灯并联，开关同时控制两盏灯.9.请在方框内画出实物图所对应的电路图1.在如图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向右移动时，电压表示数将（选填“变大”、“变小”或“不变”）。当滑片P分别在滑动变阻器的两个端点a和d、屮点c和图屮b位置时，电压表的示数从小到大的顺序分别为0V、2V、3V和4V,则在图示b位置时电压表示数应为.2•在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图.则由图可知，元件A的电阻为—Q将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A.若两电阻串联后，电流为0.2A,求电源电压为Vo3.—只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上，为使其正常发光,应联一个Q的电阻.4•某同学用一个电压表和两个电流表测电路中的电压和电流如图，请在图中“O”里填入电表的符号。若测出两灯都发光时，电压表的示数3.0V,两只电流表的示数分别为0.3A,0.2A,则灯泡Li的电阻,则灯泡b的电阻是o\n
