北京中考初中物理初三物理电学压轴题总结归类 5页

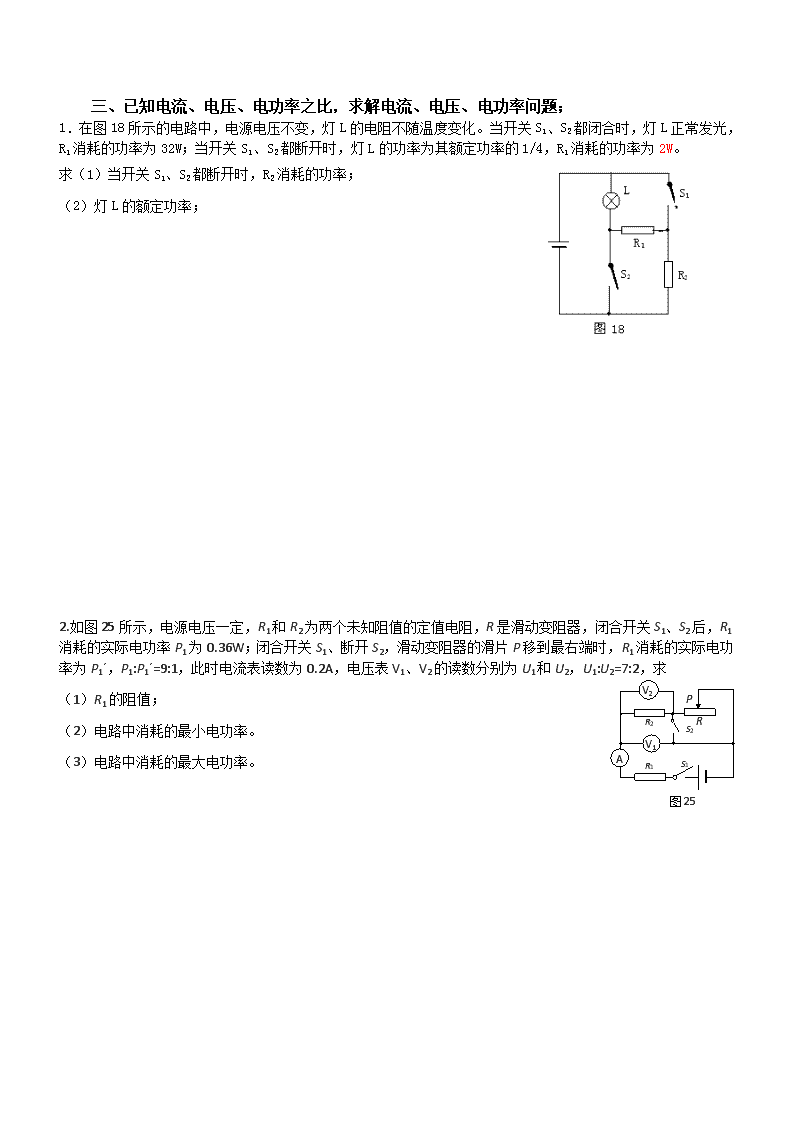

初三物理电学压轴题总结归类一、已知电阻之比，求电流、电压问题；1.两个用电器,第一个电阻是R,第二个电阻是2R,把它们串联起来接入电路中,如果第一个电阻两端的电压是4伏,那么第二个电阻两端的电压为:(　　)A、2伏；　　　　B、8伏；　　　　　C、4伏；　　　　D、6伏。2.现有两个电阻串联在电路中,已知R1:R2=3:2,如果电路两端的电压为15伏,那么,R1两端的电压将是:(　　)　　　　A、6伏；　　　B、5伏；　　　　C、9伏；　　　　　D、10伏。3.灯泡L1的电阻为200欧,灯泡L2的电阻为400欧,两个灯泡并联后接入电路中,若通过L1的电流强度为0.5安培,则通过L2的电流强度为:(　　)　　　　A、0.75安培；　　B、0.25安培；　　C、2安培；　　　　D、1安培。二、已知电流、电压之比，求解电流、电压问题；1.如图3所示，电源电压保持不变。当开关S1合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为（）A、1：3B、3：lC、2：3D、3：2PVACB2.电源电压保持不变，，变阻器，当滑片P在C点时，电流表示数为，当滑片P在B点时，电流表示数为。已知：，求滑动变阻器的最大阻值。3.如图所示，R0为定值电阻，电源电压恒定。闭合开关，当滑动变阻器接入电路的电阻值为R/4压表的示数为6V；当滑动变阻器接入电路的阻值为R时，电压表的示数为3V；则前后两次通过R0的电流之比是____________，电源电压是______________V。4.电源电压不变，调节滑动变阻器，使它连入电路的电阻时，电压表的示数是10V，电流表的示数是，调节滑动变阻器，使它连入电路的电阻时，电压表的示数是5V，电流表的示数为。PVAB求：（1）（2）电源电压VA5.如图所示，电源电压保持不变，。当开关S断开时，电流表的示数为0.24A，电压表的示数为，当开关S闭合时，电流表的示数为0.3A，电压表的示数。已知，求开关S断开时，电阻两端的电压。\n一、已知电流、电压、电功率之比，求解电流、电压、电功率问题；1．在图18所示的电路中，电源电压不变，灯L的电阻不随温度变化。当开关S1、S2都闭合时，灯L正常发光，R1消耗的功率为32W；当开关S1、S2都断开时，灯L的功率为其额定功率的1/4，R1消耗的功率为2W。求（1）当开关S1、S2都断开时，R2消耗的功率；（2）灯L的额定功率；2.如图25所示，电源电压一定，R1和R2为两个未知阻值的定值电阻，R是滑动变阻器，闭合开关S1、S2后，R1消耗的实际电功率P1为0.36W；闭合开关S1、断开S2，滑动变阻器的滑片P移到最右端时，R1消耗的实际电功率为P1´，P1:P1´=9:1，此时电流表读数为0.2A，电压表V1、V2的读数分别为U1和U2，U1:U2=7:2，求R2S1AP图25V1RR1V2S2（1）R1的阻值；（2）电路中消耗的最小电功率。（3）电路中消耗的最大电功率。\n3．如图26所示，电源两端电压保持不变，当开关S1闭合、S2断开，滑动变阻器的滑片P移到A端时，电阻R2的电功率为P2，电流表的示数为I1；当开关S1断开、S2闭合时，电阻R2的电功率为P2’，电流表的示数为I2。已知I1:I2＝2:3，滑动变阻器的最大阻值R=60Ω。求：（1）电阻R2的功率P2与P2’的比值。（2）当开关S1、S2都断开，滑动变阻器的滑片P在C点时，电压表V1的示数为U1，电压表V2的示数为U2，已知U1:U2＝1:3，这时R2的功率为20W，Rc的电功率为5W。变阻器连入电路电阻Rc多大？。（3）电路通过不同的变化，消耗的最大功率与最小功率之比。图26.4．如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W。已知U1：U1′=4：7，U2：U2′=2：1，R2=12W。（1）求R1的阻值；S1S2S3R2R1R3V1V2A图24ABP（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。\n5．将电阻R1和R2接在如图29所示的电路中，通过闭合与断开开关可以组成三种功率的电路，其中电路总功率最大时，电阻R2在10s的时间内产生的热量为Q2；当电路总功率最小时，电阻R2在10s的时间内产生的热量为＝14.4J，已知Q2∶Q2'，＝25∶4。当开关S2闭合、S1和S3断开时，电流表的示数为1A。求：(1)R1：R2。(2)电源电压。图296．如图24所示电路，灯L1和L2分别标有“6V0.2A”和“2V0.2A”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。求：S1AL2L1S2PS3R1R2S4图24⑴电源电压⑵电阻R2的阻值⑶滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值⑷电流表在以上状态中的最大电流和最小电流\n7．如图31所示电路电源两端电压保持不变，灯L标有“6V6W”字样。只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U′，电流表的示数为I′，灯L的实际功率为1.5W。已知U∶U′＝7∶5，I∶I′＝2∶1。不考虑灯丝电阻RL变化。求：定值电阻R2的电阻值和电路消耗的最大功率。8．如图25所示的电路实物连接示意图中，电源两端电压不变，灯电阻不变。滑动变阻器的最大阻值为R1。当滑动变阻器的滑片P在B端，只闭合S2时，电压表V1示数为U1，电流表示数为I1；滑片P在B端，开关都断开时，电压表V2示数为U2，滑动变阻器的功率P1＝2W；当滑片在A端，只闭合S1时，灯泡正常发光，电流表的示数为I3。已知U1∶U2＝5∶3，I1∶I3＝2∶3；电阻R2＝9W。求：(1)灯的额定功率PL0；(2)电源电压U；(3)电源不发生短路的情况下，通过不同变化，电路消耗的最大功率Pmax。(请画出相关电路状态的等效电路图)
