《家庭用电初中科学》PPT课件 61页

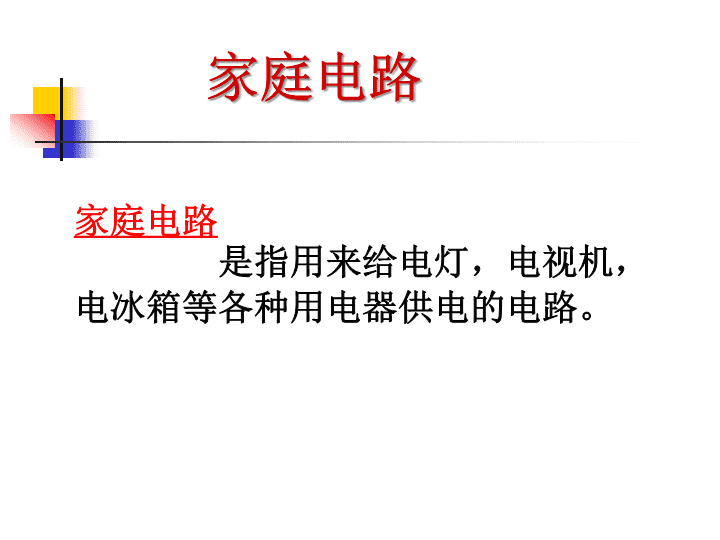

第五节家庭用电\n观察家庭电路注意用电安全达　标　练　习家　庭　用电\n家庭电路是指用来给电灯，电视机，电冰箱等各种用电器供电的电路。家庭电路\n观察家庭电路\n火线和零线用什么来辨别呢？1、进户线：（1）火线：连接户外的供电电路的电线。与地电压是0V。与零线之间的电压是220V，与地电压也是220V。（3）地线：通常接在住宅大楼埋入大地的接地导体上。220V火线零线（2）零线：大地220V0V2、测电笔：返回\n返回零线在低压电源附近接地\n测电笔（1）构造：金属体笔尖、高电阻、氖管、弹簧、笔尾金属体（2）使用：笔尖接触电线或与电线相连的导体，手接触笔尾金属体\n测电笔（3）作用：分辨火线和零线氖管都发光，进户零线断了氖管都不发光，进户火线断了（4）测电笔检测室内各处｛\n（5）原理：火线经测电笔、人体与大地构成通路\n交流、讨论：（1）测电笔中为什么要串联一个高电阻?（2）测电笔测零线时为什么氖管不发光?（3）使用测电笔时，为什么不能用手碰笔尖的金属体?答：只有当串联一个高电阻时，通过人体的电流会非常小，人体才是安全的。答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。返回\n返回\n测电笔作用返回\n配电盘：电能表闸刀开关熔断器返回首页\n42678437441月底:2月底:______kw•h4267.8______kw•h4374.4火线进火线出零线进零线出1、接线示意图2、读数：前后两次读数差－=106.6kw•h返回\n刀片输入输出静触点动触点熔丝陶瓷手柄3、闸刀开关：（1）串联在家庭电路的干路上，控制整个电路的通断（3）上下不能接颠倒，否则会有安全隐患（2）安装电路或更换电路元件时应断开闸刀开关\n220V20A正确接法\n220V20A重力啊啊啊啊！！！上下颠倒返回\n4、熔断器断路器保险盒\n熔断器（保险丝）：（1）材料：电阻率大熔点低（2）连接：串联在火线上（3）作用：电路中电流过大时，自动切断电路，保护电路（4）规格：越粗额定电流越大（5）选择：额定电流等于或稍大于电路正常工作电流(注意和电阻的区别)\n（6）更换：不能用铜丝或铝丝代替保险丝返回\n空气开关（取代闸刀开关和熔断器）：当电路过载或短路时自动断开电路（跳闸），起保护作用。（1）熔断器必须连接在火线上（2）排除故障后闭合开关即可。\n漏电保护器1.家庭电路电流过大的原因：（1）短路（2）用电器总功率过大观看动画观看动画返回2．家庭电路保险丝烧断的原因：（1）发生短路、（2）用电器功率过大、（3）选择了额定电流过小的保险丝。\n电灯电灯主要包括白炽灯、荧光灯、高压气灯。电灯为什么会发光呢？因为灯泡内的钨丝通电后发热，灯丝达到2000℃左右，达到白炽状态，于是灯丝发出明亮的白光。大功率灯泡里面抽成真空后，还要充入氮气、氩气等惰性气体，目的是：阻止灯丝在高温下升华。\n足球场一般用高压钠灯高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明白炽灯节能灯常见的电灯\n白炽灯（1）原理：电流的热效应（2）灯丝：电阻率大熔点高的钨（3）灯丝做成螺旋状：减少散热，快速提高灯丝温度（4）接线灯泡的种类：螺丝口　卡口\n螺旋套弹簧片螺口灯座：螺旋套接零线，弹簧片接火线。原因：防止维修触电\n火线零线火线零线并排走，零线直进螺旋口，火线先进保险盒，再经开关进灯座。返回\n开关：与被控制的用电器串联拉线开关返回如果开关短路用电器会一直工作开关不能控制，但不会烧干路上的保险丝。\n6、插座两孔插座两脚插头多孔插座插座中三孔分别接：火线（L）、零线（N）、地线（E）插头分别接：用电器两端，中间插片接用电器金属外壳。插座插头ELN左零右火上接地\n地线火线零线接地地线\n三孔插座（1）有两个孔接火线和零线，第三个孔接地当三脚插头插入三孔插座，在把用电器的用电部分连入电路的同时，也把用电器的金属外壳与大地相连。这样当用电器的金属外壳由于漏电而带电时，能把电荷及时导入大地，防止发生触电事故。（2）三脚插头，有两个插头接用电器的用电部分，第三个插头接用电器的金属外壳返回\n安装模拟家庭电路（室内电路）安装\n课堂小结：1、家庭电路的组成：进户线、电能表、熔断器、闸刀开关、电灯、开关、插座等。2、室内电路的安装：火线零线并排走，零线直进螺旋口，火线先进保险盒，再经开关进灯座,三孔插座莫接错,上地左零右接火.3、有金属外壳的家用电器,金属外壳一定要接地.\n3、家庭电路图\n模拟安装家庭电路返回\n返回家庭电路中电流过大的原因：（1）短路\n（2）用电器总功率过大返回\n安全用电有电流通过人体，一定触电吗?试举例说明。1、用手分别触摸一节干电池的正负极2、通过测电笔判断零火线，也有电流经过人体。\n一、触电：电流通过人体达到一定量时引起的伤害事故。2.一般情况下，不高于的电压才是安全的，但在潮湿的环境中，安全电压应在24伏甚至12伏以下36伏1.家庭电路中发生触电事故都是直接或间接接触到火线造成的。当通过人体的电流为8~10毫安时，人手就很难摆脱带电体当通过人体的电流达到100毫安时，短时间内人就会窒息致死。3、危险性：与电流的大小、通电时间的长短等因素有关。\n二、触电的形式:3．高压电弧触电1．单线触电2．双线触电4．跨步电压触电U火线零线大地火线零线高压危险\n潮湿线破损火线露出水三、触电原因（水、潮湿、破损）\n当然，在雷雨天，强大的电流也会------所以象“室外天线”等一定要装设避雷装置，确保安全。雷击注意防雷!!\n4、触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？三、人工呼吸一、切断电源二、用干燥的木棒拨开这样可不行我来救你了！啊！\n五、安全用电原则不接触低压带电体，不靠近高压带电体要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：1、防止绝缘部分破损2、保持绝缘部分干燥3、避免电线跟其它金属物接触4、要定期检查，及时修理\n安全用电小结一、对人体安全用电的电压是：二、触电的形式：“低压触电”“高压触电”三、安全用电原则：四、触电的急救方法:不高于36V。单线触电、双线触电电弧触电、跨步电压触电切断电源、用干燥的木棒拨开、人工呼吸不接触低压带电体，不靠近高压带电体\n返回\n返回\n返回\n\n典型例题解析【例1】图1为某同学连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作，以下几个措施中可能引起危险的是()A.拆掉灯丙，将两条导线连在一起B.拆掉插座甲，将两条导线连在一起C.拆掉开关S3，将两条导线连在一起D.拆掉开关S2，将两条导线连在一起A图1\n典型例题解析【例2】随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是()A.照明电路中保险丝应安装在地线上B.在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C.在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D.在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允许电流足够大就可以了C\n典型例题解析【例3】用笔画线表示导线，把如图2所示的引出线a、b、c、d、e、f正确连入电路.\n【例4】如图4所示，闭合开关S后，发现电灯L不亮，且熔丝没有熔断，某同学用测电笔测试灯头的两根线C、D，发现这两处都使测电笔发光，再用测电笔测试火线A和零线B时，在测火线A时能发光，在测零线B时不发光，那么可以判定故障是()A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路D图4典型例题解析\n小试身手1.家庭电路中的电源是____________，电压是____伏.2.家庭电路中控制电灯的开头应与电灯___联，而各电器、插座之间应___联.3.家庭电路主要由进户线、_______、________、_______、插座、用电器和开关等组成.4.测电笔是辨别_____和_____的工具，在使用时，用手接触___________，笔尖金属体接触电线，如果各管发光，刚被接触的是___线.火线和零线220串并电能表闸刀开关熔断器火线零线笔尾金属体火\n5.白炽灯灯丝是用___制成，当电流通过灯丝时，灯丝是____状态，发出很亮的光，此时电能转化为__能和___能.6.家庭电路中造成电流过大的原因是_____和_____.7.安全用电的原则是，即不接触_______带电体，不靠近_____带电体。我能行钨白炽内光短路用电器的总功率过大低压高压\n课时训练8.在家庭电路里，下列哪种情况不会造成触电事故()A.人站在地上，一只手接触火线B.人站在地上，两只手同时接触火线C.人站在地上，两只手同时接触零线D.人站在绝缘的木梯上，一只手接触火线，另一只手接触零线C\n练习1、将图中的电灯和开关，带保险丝的插座正确地连接到电源线上．\n2、火线与零线间有V的电压，与大地间有v的电压3、可用________判别火线与零线4.螺口灯泡的接法：其螺旋套必须接线.拉线开关应与灯泡联，且应与线相连.地线的作用：___________5、家庭电路中电流过大的原因有_________和_________；220220测电笔零串火把用电器的金属外壳的电导入大地短路电功率过大\n6.当有人触电时，下列说法中正确的是：（）(A)立即用手把触电的人弄开(B)立即用剪刀把电线剪断(C)立即断开总开关，切断电源(D)立即打电话向有关部门反映情况7.将图中带开关的电灯正确的连接到家庭电路中，应将：（）(A)a端接火线，b端接零线(B)b端接火线，a端接零线(C)a、b两端都接在火线上(D)b端接在火线上8.如图电工检修家庭电路时发现电灯L不亮。用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有在测A点时氖管发光，则故障是：（）(A)火线与零线短路(B)B、C之间（不包括C点）某处断路(C)零线没有接地(D)灯L短路8图9图CBB\n9.当发现有同学触电时，下列救护方法中错误的是（）（A）尽快断开开关，切断电源（B）立即用手把同学拉开（C）用干燥的竹竿或木棒将火线拨开（D）用有橡胶把手的钢丝钳剪断火线10.用测电笔测如图所示的插座的零线和火线，但无论笔头金属插入哪能个孔中，氖管都不发红光，可能的原因是（）（A）插座发生了短路（B）保险丝烧断了（C）测电笔使用不当（D）零线断路BBC\n谢谢指导！
