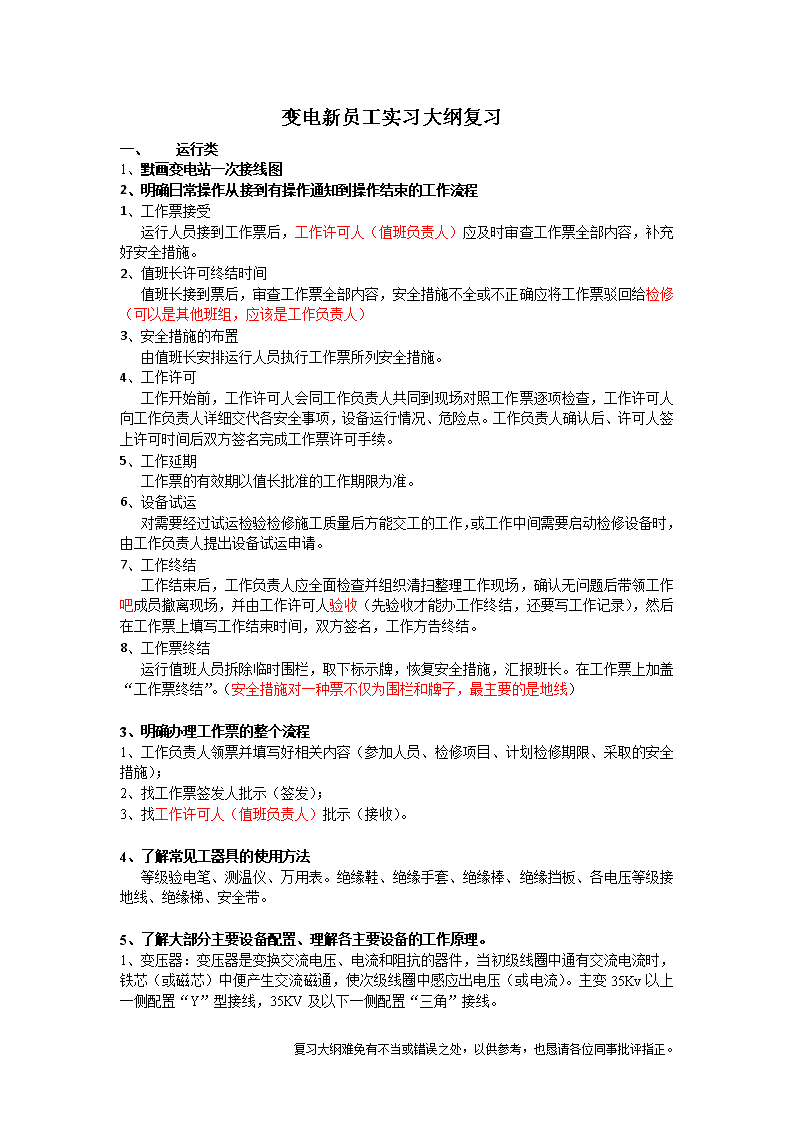

变电新员工实习大纲复习一、运行类1、默画变电站一次接线图2、明确日常操作从接到有操作通知到操作结束的工作流程1、工作票接受运行人员接到工作票后，工作许可人（值班负责人）应及时审查工作票全部内容，补充好安全措施。2、值班长许可终结时间值班长接到票后，审查工作票全部内容，安全措施不全或不正确应将工作票驳回给检修（可以是其他班组，应该是工作负责人）3、安全措施的布置由值班长安排运行人员执行工作票所列安全措施。4、工作许可工作开始前，工作许可人会同工作负责人共同到现场对照工作票逐项检查，工作许可人向工作负责人详细交代各安全事项，设备运行情况、危险点。工作负责人确认后、许可人签上许可时间后双方签名完成工作票许可手续。5、工作延期工作票的有效期以值长批准的工作期限为准。6、设备试运对需要经过试运检验检修施工质量后方能交工的工作，或工作中间需要启动检修设备时，由工作负责人提出设备试运申请。7、工作终结工作结束后，工作负责人应全面检查并组织清扫整理工作现场，确认无问题后带领工作吧成员撤离现场，并由工作许可人验收（先验收才能办工作终结，还要写工作记录），然后在工作票上填写工作结束时间，双方签名，工作方告终结。8、工作票终结运行值班人员拆除临时围栏，取下标示牌，恢复安全措施，汇报班长。在工作票上加盖“工作票终结”。（安全措施对一种票不仅为围栏和牌子，最主要的是地线）3、明确办理工作票的整个流程1、工作负责人领票并填写好相关内容（参加人员、检修项目、计划检修期限、采取的安全措施）；2、找工作票签发人批示（签发）；3、找工作许可人（值班负责人）批示（接收）。4、了解常见工器具的使用方法等级验电笔、测温仪、万用表。绝缘鞋、绝缘手套、绝缘棒、绝缘挡板、各电压等级接地线、绝缘梯、安全带。5、了解大部分主要设备配置、理解各主要设备的工作原理。1、变压器：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。主变35Kv以上一侧配置“Y”型接线，35KV及以下一侧配置“三角”接线。复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n2、CT：工作原理与变压器类似，作用是将大电流变为适合于电气测量仪表和继保装置用得小电流（5A）（现在多数是1A），同时隔离开电流回路与高压导电回路，保证测量设备和工作人员人身安全。零序CT可以测出零序电流，用于中性点不接地系统中。3、PT：电容式电压互感器通过电容分压，实现高电压变低电压（100V），变电站内一般配置母线PT（测量母线电压，检同期，检无压）和线路抽取TYD（检查线路电压或同期使用）。6、理解主要设备的参数指标意义，能够协助班组人员进行日常巡视变压器：主要是理解各侧接线方式。断路器：主要理解SF6各项气压。PTCT的参数有不少的，比如接线方式比如额定负载容量。刀闸有稳定电流、其机构有电压功率等等（日常巡视除了开关气压还有很多指标要记忆，比如大到母线小到电池的电压、主变的负荷、所有有气设备压力、所有有油设备油位、温度等等）7、能够分清调度管辖范围调度管辖范围见各站运规有说明比如一般的220kV线路由省中调调管、110kV、10kV有湛江调度调管、站用是自己站内调管等等8、能够清楚运行工作的重点和安全注意事项做好日常巡视，特别是各主变、断路器气体压力；明确“三种人”的各项职责；明确办理工作票的流程。操作时，做好安全交底；切勿走错间隔；严格执行“五防”流程；调度命令；履行监护复诵制；不得单人操作。二、继保类1、理解看懂变电站一次接线图2、了解二次及自动化设备配置情况A:主变：主保护：纵差保护、本体重瓦斯和有载调压装置的重瓦斯。后备保护：配置两套复合电压闭锁过流II段保护。配置两套定时限零序电流保护。配置两套一段式零序过电压保护。配置两套一段式中性点间隙零序电流保护。B：母线：配置母差、失灵保护保护柜保护配置220kV母差及失灵保护一屏（75P）母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护以及断路器失灵保护220kV母差及失灵保护二屏（76P）复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n110kV母差保护屏（35P）220KV母联辅助保护屏（77P）母联充电及过流保护110kV母联辅助保护屏（44P）母联充电及过流保护C：线路保护：220kV主一保护操作继电器箱超高压线路电流差动保护装置220kV主二保护断路器失灵及辅助保护装置超高压线路电流差动保护装置110kV输电线路成套保护装置10kV线路成套保护D：电容器保护：各组电容器组，配置三段过流保护、两段零序过流保护、过电压保护、低电压保护、不平衡电压保护、不平衡电流保护及非电量保护。3、明确缺陷从发现到消除的流程复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n4、理解主要二次设备工作原理及作用（主要二次设备就是保护、应学习典型保护的工作原理）电气二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆、仪表、信号设备、自动装置等。继电器：（1）测量电力系统和电器设备的参数，并按设定的要求将这些数据提供给装置。（2）在逻辑回路中执行保护盒控制所要求的动作程序。电网电流保护：电流速断保护：对于反应于短路电流幅值增大而瞬时动作的电流保护，称为电流速断保护。限时电流速断保护：用来切除本线路上速断保护以外的故障，同事也能作为速断保护的后备。过流保护：（1）一种是保护启动后出口动作时间是固定的整定时间，称为定时限过电流保护。（2）另一种是出口动作时间与过电流的倍数相关，电流越大，出口动作越快，称为反时限过电流保护。零序保护：在大短路电流接地系统中发生接地故障，就有零序电压、电流和功率出现，利用这些电器量构成保护接地短路继保装置称为零序保护。电网距离保护：反映故障点至保护安装地点之间的距离，因线路的阻抗值与距离成正比，故称距离保护。复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n输电线路纵联保护：纵联电流差动保护：利用输电线路两端电流波形和或电流相量和的特征可以构成纵联电流差动保护。方向比较式纵联保护：利用输电线路两端功率方向相同或相反的特征可以构成方向比较式纵联保护。电流相位比较式纵联保护：利用两端电流相位的特征差异，比较两端电流的相位关系构成电流相位比较式纵联保护。主变保护：瓦斯保护纵差动保护或电流速断保护外部相见短路和接地电路时的后备保护过负荷保护过励磁保护其余非电量保护：油面、油温监控保护。断路器失灵保护：预定在相应的断路器跳闸失败的情况下，通过启动其他断路器跳闸来切除系统故障。5、了解常见工器具的使用方法升流仪、继电保护测试仪、万用表。6、学会二次图看图方法（1）先搞清该二次系统所控制的设备是哪种类型的一次设备。（2）先搞清主设备（主系统、一次系统）电路，然后再看二次系统电路；先搞清基本控制方式，再看具体电路（3）许多二次回路都有一些关键环节，先搞清这些环节的动作过程，再全面看电路。7、明确办理工作票的整个流程见运行类。8、能够清楚继自工作的重点和安全注意事项为维护设备的正常运行，务必误碰带电设备，误整定参数。严禁CT二次开路，PT二次短路。三、高试类1、理解看懂变电站一次接线图见运行类。2、明确办理工作票的整个流程见运行类。3、了解主要一次设备试验类别和方法见运行类。4、了解常见工器具的使用方法高压电桥、绝缘摇表、交流电桥、直流高压发生器、局部放电检测仪、GIS放电检测仪、红外测温仪。5、明确各主要设备试验类别和方法6、理解主要设备试验方法及要求7、能够清楚高试工作的重点和安全注意事项5、6、7问了解即可，不要求完全记住复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n序号工作内容安全注意事项预控措施1试验前准备(油浸式变压器、油浸式CT、电容式PT)把有故障的试验设备带到现场或遗漏设备出发工作前应检查试验设备是否齐备、完好，是否在有效期内，对所需工器具应逐一清点核对1）现场安全措施不能满足要求2）工作负责人对工作任务和安全措施交待不详尽、不清晰3）走错间隔1）工作负责人应在运行人员的带领下核实工作地点、任务，确定现场安全措施满足工作要求2）工作负责人应在开始工作前向全体工作成员交待清楚工作地点、工作任务、已拉开的隔离开关刀闸和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔装设试验专用警示围栏，搬运仪器、工具、材料时，与带电设备安全距离不够1）工作人员应注意现场环境，严禁跨越安全围栏2）搬运仪器、工具、材料时与带电设备应保持足够的安全距离1）误接非检修电源2）放置电源线时触及带电设备3）电源电压过高1）检查电源是否为独立检修电源，防止误跳运行设备2）放置电源线时严禁将电源线抛掷、甩动，放置完成后电源线必须固定3）在接上检修电源前用万用表测量电源电压是否符合试验要求2拆、接高压引线（油浸式变压器、电容式PT）1）感应电伤人2）高空坠落3）操作不当碰坏电气设备4）高压引线摆动触及带电设备5）恢复接线时，引线紧固不好6）恢复接线后，临时接地线未拆除1）工作前被试设备挂接地线2）登高人员必须使用安全带，必要时使用高空作业车，高空作业车操作过程应设专人监护3）使用专用拆线工具4）用绝缘绳将高压引线绑紧，缓缓放下，并在恰当的地方固定，防止引线摆动5）接线恢复后，认真检查引线紧固情况6）接线恢复后，拆除临时接地线31）测量绕组直流电阻2）绕组变形测试（油浸式变压器、电容式PT）1）高空坠落2）高空作业车操作不当碰坏电气设备3）感应电伤人1）试验人员在更换试验结线时，必须使用安全带，必要时使用高空作业车，高空作业车操作过程应设专人监护2）测试时主变本体上工作人员应保持与主变套管有足够的安全距离3）操作人员与主变本体上工作人员须经双方确认试品已经充分放电并接地后，主变本体上工作人员才能进行更换试验结线工作41）测量绕组连同套管的绝缘电阻、吸收比或极化指数2）测量绕组连同套管的tanδ1）高空坠落2）高空作业车操作不当碰坏电气设备试验人员在更换试验结线时，必须使用安全带，必要时使用高空作业车，高空作业车操作过程应设专人监护复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n3）测量电容型套管的tanδ和电容量4）测量套管末屏对地绝缘电阻5）测量铁芯及夹件绝缘电阻（油浸式变压器、电容式PT）人员误触碰带电的高压试验引线1）试验加压前，对工作班成员交代安全注意事项2）加压前，通知人员撤离到安全区域，加压过程中防止无关人员进入工作现场3）加压过程中设专人监护，并呼唱主变本体上工作人员误碰被试设备带电部分1）主变本体上工作人员在接好试验引线后，确认无错漏，选择适当的工作位置，系牢安全带，在确认安全后，再通知操作人员加压2）加压结束后，主变本体上工作人员确认试品已降压、放电、接地后，再进行更换结线工作3）操作人员必须在主变本体上工作人员确认可以加压后，才能进行加压操作高压试验引线松脱或对接地体距离不够高压试验引线必须与被试品连接牢固，对接地体保持足够的安全距离，必要时采用绝缘胶带固定，防止松脱掉下被试品残余电荷伤人操作人员与主变本体上工作人员须经双方确认试品已经充分放电并接地后，主变本体上工作人员才能进行更换试验结线工作套管末屏引出部件损坏，末屏引线未恢复或恢复不正确，连接不可靠拆接末屏引线时,应选用合适的工具,小心用力，并防止零部件坠落；恢复接线时，应进行检查，必要时使用万用表检查连接是否可靠51）测量绕组及末屏的绝缘电阻2）测量tanδ及电容量（油浸式CT）高空坠落试验人员在拆接二次绕组、末屏引线时，必须使用安全带二次绕组、末屏引线未恢复或错误恢复，连接不可靠拆除二次绕组、末屏引线前,应通过图形或影像工具记录初始状态，恢复接线时，应对照初始状态记录进行操作，必要时使用万用表检查连接是否可靠人员误触碰带电的高压试验引线1）试验加压前，对工作班成员交代安全注意事项2）加压前，通知人员撤离到安全区域，加压过程中防止无关人员进入工作现场3）加压过程中设专人监护，并呼唱高压试验引线松脱或对接地体距离不够高压试验引线必须与被试品连接牢固，对接地体保持足够的安全距离，必要时采用绝缘胶带固定，防止松脱掉下被试品残余电荷伤人确认试品已经充分放电并接地后，才能进行更换试验结线工作6试验现场清理（所有设备）1）拆接引线未恢复2）临时接地线未拆除3）现场遗留工具工作负责人在试验工作结束后进行认真的检查，确认拆接引线已恢复，临时接地线已拆除，现场无遗留工具和杂物四、化试类1、理解看懂变电站一次接线图2、明确办理工作票的整个流程见运行类3、了解常见工器具的使用方法（1）SF6便携式露点测定仪（2）便携式SF6分解产物分析仪复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n4、明确各主要设备试验类别和方法油：色谱试验微水试验常规试验：界面张力闪点水溶性酸酸值PH气：SF6气体湿度试验SF6气体分解物试验SF6气体检漏试验污秽度试验（绝缘子表面污秽度）5、理解主要试验项目的参数指标的意义SF6气体的湿度要求：（1）断路器灭弧室气室大修后不大于150，运行中不大于300（2）其它气室大修后不大于250，运行中不大于500（3）Sf6变压器大修后不大于250，运行中不大于500SF6的现场分解产物：SO2不大于3H2S不大于2CO不大于1006、能够清楚化试工作的重点和安全注意事项主要工作包括预防性试验和定期检验，检验对象包括对设备中的油和气体的试验和检验。安全注意事项防止化学因素所致的职业，中毒，水污染，土壤污染、大气污染，化学性皮肤烧伤、灼伤。五、检修类1、理解看懂变电站一次接线图见运行类2、明确缺陷从发现到消除的流程见继保类3、理解各主要一次设备工作原理见运行类4、了解常见工器具的使用方法各类扳手、钳子、万用表、绝缘电阻表、电桥、起重工具5、明确一次设备配置情况见运行类（从一个间隔一个间隔上去理解）6、熟记大部分主要一次设备的参数指标，能初步判断设备故障原因（主要记得一些常见的，其他的在参加具体工作以后慢慢积累）油枕油温、油位，绕组油温，开关气室气压，GIS气室气压等。故障原因的判断需要一定的工作经验与专业基础，例如：设备反复警告气压不足时，有可能是设备生锈、胶圈老化、接口处裂缝导致漏气；变压器油温过高，有可能是变压器内部发生故障导致过热。复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。\n7、明确办理工作票的整个流程见运行类1、能够清楚检修工作的重点和安全注意事项检修工作主要有设备定检，机构保养，缺陷处理，带电补油、补气等工作时，要做好安全交底；切勿走错间隔；严格遵守十个规范动作；做开关机构保养时，要先卸掉机构的能量（油压或弹簧势能）；（。。。。其他的自己完善）复习大纲难免有不当或错误之处，以供参考，也恳请各位同事批评指正。
