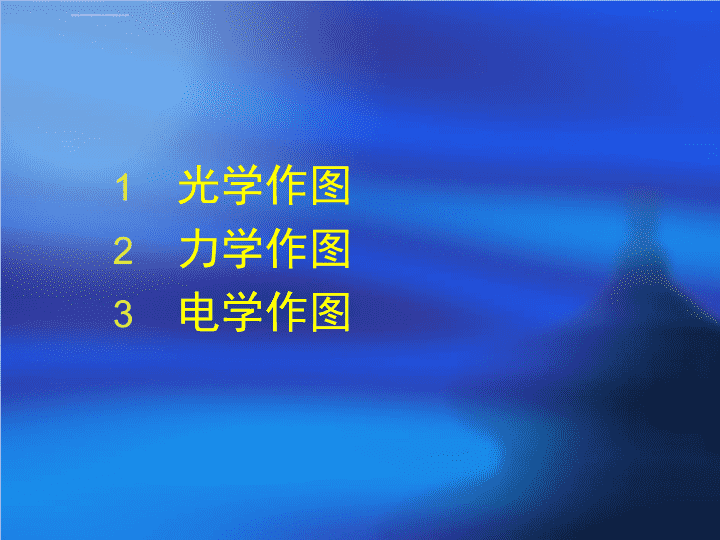

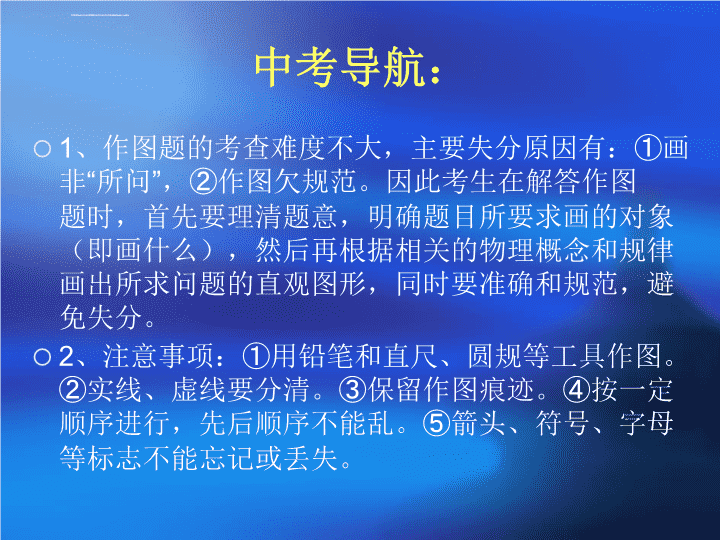

专题研究2014年初中物理作图题\n光学作图力学作图电学作图\n中考导航：1、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。2、注意事项：①用铅笔和直尺、圆规等工具作图。②实线、虚线要分清。③保留作图痕迹。④按一定顺序进行，先后顺序不能乱。⑤箭头、符号、字母等标志不能忘记或丢失。\n（08年中招）19．如图8所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。\n（08年中招）20．如图9所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。\n（09年中招）19.在探究“摩擦力的大小与哪些因素有关”的实验中．用弹簧测力计拉动木块在水平桌面上匀速向右运动，如图10所示。请画出木块在运动过程中所受力的示意图。\n（09年中招）20.有一通电螺线管，电流方向如图11所示，请分别画出经过A点和B点的两条磁感线。\n10年中招17．如图10所示，在O点放置一个平面镜，使与水平方向成600角的太阳光经O点反射后，水平射人窗口P中。请你在图中画出平面镜的位置，并标出反射角的度数。\n（10年中招）18．如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个力的示意图，并标出它的力臂l。\n（11年中招）17．图11中茶杯静止在水平桌面亡．请画出茶杯的受力示意图。\n(11年中招）18．如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。\n（12年中招）16．如图8所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。\n（12年中招）17．如图9所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。\n（13年中招）16.如图9所示，圆球在水平地面上滚动，请画出球对地面压力的示意图。\n（13年中招）17.图10甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。\n光的反射规律作图平面镜成像特点作图光的折射规律作图透镜作图\n[2000试题]：如图所示：太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数就等于。一：找平面镜位置1、已知入射光线、反射光线找平面镜的位置\n二：已知物和像找平面镜位置如图8所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。\n［例］：如图，ＡＢ、ＣＤ是发光点Ｓ发出的两条光线经平面镜反射后的反射光线。请确定发光点Ｓ的位置和它在平面镜中的像Ｓ′。二：找物或像1：已知入射光线、反射光线找物或像\n2、根据平面镜成像特点找物和像[2003试题]：如图所示，S’为发光点S在平面镜MN中的像，若S发生的一条光线SA经平面镜反射后过P点，请在图中找出发光点S的位置，并画出入射光线SA。\n[例]：在图中画出物体ABC在平面镜中所成的像3、平面镜成像特点作图找物和像\n三、找光线1、已知入射光线、镜面位置作反射光线2012如图8所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。\n2、已知物或像及一点找光线（2011）18．如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。\n[2004试题]：在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图(a)所示。天降大雨时井中全部灌满水。若青蛙仍在P点，它的视野将发生变化。请你在图(b)中利用光路图确定青蛙视野变化的大致范围，并用阴影线表示出来。光的折射规律作图\nOB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．\n如图所示，请你画出光线AD从空气中斜射入玻璃中的光路图．\n[2003年湖北省]：图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪个是实际飞机。\n透镜的三条特殊光线光路图作法归纳：过光心方向；平行于主轴的入射光，通过凸透镜折射后经过，通过凹透镜折射后折射光线的反向延长线经过；光路是.不变焦点焦点可逆的\n二、力学作图力的示意图画力臂\n[2002年试题]：如图所示，在竖直悬挂的带有磁性的黑板上，吸着一个重4N的小铁块，小铁块静止不动。若磁性黑板和铁块之间的吸引力是10N，请画出铁块在竖直方向上所受力的示意图。一、力的示意图1、当物体处于平衡状态时\n如图：传送带上一物体A正在做匀速直线运动，画出A受力示意图。\n[2000年河南]：重100N的物体受20N水平拉力作用时，能在水平面上作匀速直线运动。在图中画出这个物体在30N水平拉力作用下，在原水平面上运动时所受合力的图示。2、当物体处于非平衡力时\n17．如图9所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。\n[例]：如图，AOBC是一杠杆，O为支点，在A端挂一重物G，在C点画出最小动力F。画力臂\n[例]：如图所示：用一根硬棒撬起一个大石块。棒的上端A是动力作用点。（1）在图上标出：当动力方向向上时杠杆的支点a；当动力方向向下时杠杆的支点b；（2）在杠杆上画出撬动石块动力F为最小时的方向。能力题型训练\n电学作图题家庭电路的连接电磁学作图\n[2004年试题]：将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。家庭电路的连接\n[2004陕西]：如图所示，当开关S闭合后，小磁针指向如图所示，请画出螺线管导线的绕法，并标明电流方向。电磁学作图1、画绕法\n2、设计电路7、将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示\n3、找电源正、负极：及标N、S极3、在图6中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N、S极。\n4、画磁感线.有一通电螺线管，电流方向如图11所示，请分别画出经过A点和B点的两条磁感线。\nＥＮＤ
