初中物理家庭用电ppt课件 33页

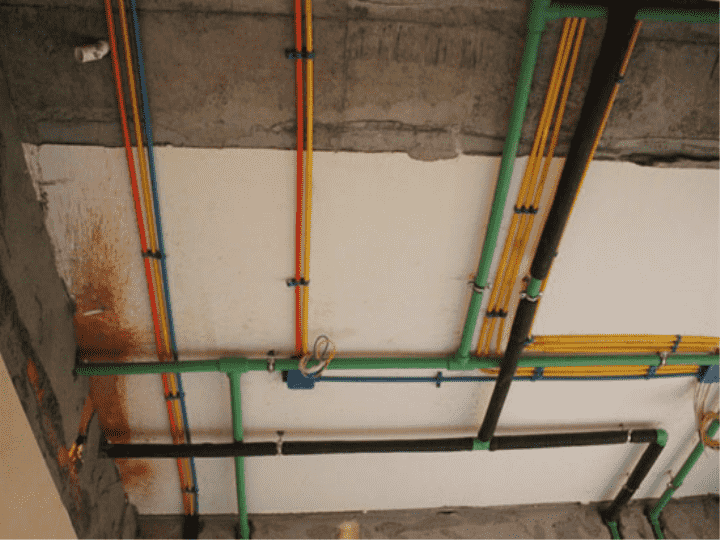

第十五章第5节家庭用电\n\n\n1、了解家庭电路的组成和连接方式2、了解生活中安全用电的知识，提高安全用电意识教学目标\n一、观察家庭电路\n家庭电路图\n1、连接户外供电线路的电线通常有_____根，一根是______，一根是______，他们之间的电压是______。2、图中元件A是______，它的作用是________________________3、元件B是________，它的作用是_______________________4、元件C是______，它的作用是____________________________________5、带有金属外壳的家电，其金属外壳必须接______.观察布线图，并参阅课本完成下列问题2火线零线220V电能表测量用户在一段时间内消耗的电能闸刀开关控制家庭电路的通断保险丝当电路中电路过大时自动熔断，避免烧坏电路地线1、家庭电路的组成\n..。。220V火线零线保险丝闸刀开关插座电灯开关ABCD观察家庭电路的组成kwh电能表EF\n\n2、家庭电路的连接观察布线图并思考以下问题：（1）电能表、闸刀开关和熔断器要安装在家庭电路的______路上（填“干”或“支”），其中熔断器要______联（并或串）在______线上（火或零）（2）各用电器之间是______联的，开关与它所控制的用电器之间是______联（3）三孔插座和三脚插头我们怎么连接呢？干串火并串\n三脚插座和插头3接火线12接地接零线?为什么家用电器的外壳必须接地？213（左零右火上接地）我们怎么判断火线或零线呢？\n测电笔看课本P112图15-24说出测电笔的使用方法\n测电笔\n如何把灯泡接入电路螺口灯泡卡口灯泡\n\n火线零线AB下面A、B、C、D四种接法哪个正确？火线零线CD\n注意安全用电二、1、人体的安全电压为不高于————Ｖ；我国家庭电路的电压为———Ｖ。2、触电：一定强度的——————通人体造成一定伤害的事故。3、触电原因：由于人体直接或间接地接触到——————引起的。36220电流火线\n触电的形式：火线零线火线零线我来帮你！啊！电死我啦！（1）单线触电地地\n火线零线（2）双线触电闪电（3）高压电弧触电（4）跨步电压触电高压线\n如何防止触电？\n\n如何防止触电？1、保险丝要串联在————线上。2、三孔插座左孔接————线，右孔接————线，第三孔接————线.3、接螺丝口灯座和开关时，————线须经开关再接灯座的中心金属片。4、不接触——————带电体，不靠近——————带电体。5、当有人触电或发生火灾时，应先——————————再施救。火零火地火低压高压切断电源\n安全用电原则：不弄湿的用电器不破坏绝缘体低压勿摸，高压勿近\n展示我的收获测电笔的使用火线————零线————电能表保险丝闸刀开关用电器插座三孔插座插头接法安全用电1、正确安装家庭电路2、正确使用电器3、发生用电事故的施救措施电灯的接法\n1、我来露一小手ABCDEF判断下图中电路元件连接是否正确\n2、用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上。\n3、某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断。在图13中画出电路图。我来露一小手\n4、小刚放晚学回家后,闭合电灯开关，发现电灯不亮，用测电笔分别测试灯泡两端的接线柱,氖管均发光,这是因为:（　　）A．两根进户线都断路；B．进户火线断路；C．进户零线断路；D．灯丝断路；Ｃ我来露一小手5、下列做法中，符合安全用电原则的是（）A．用粗钢丝代替保险丝B．用湿抹布擦正在发光的电灯泡C．在已通电的电线上晾晒衣服D．家用电器金属外壳要接地Ｄ\n6、家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的————连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟————相连接的。地线外壳我来露一小手\n7、下列做法中，符合安全用电原则的是（）A．用粗钢丝代替保险丝B．用湿抹布擦正在发光的电灯泡C．在已通电的电线上晾晒衣服D．家用电器金属外壳要接地8、家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的————连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟————相连接的。Ｄ地线外壳我来露一小手\nA.你家的电路组成与本节课所学的电路有何不同？B.完成同步学习P741—7题。作业训练，课外延伸\n谢谢！谢谢指导！\n1、最灵繁的人也看不见自己的背脊。——非洲2、越是没有本领的就越加自命不凡。——邓拓3、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇4、与肝胆人共事，无字句处读书。——周恩来5、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克6、一切节省，归根到底都归结为时间的节省。——马克思7、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚8、勇气通往天堂，怯懦通往地狱。——塞内加9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿11、知之者不如好之者，好之者不如乐之者。——孔子12、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰13、知人者智，自知者明。胜人者有力，自胜者强。——老子14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利16、业余生活要有意义，不要越轨。——华盛顿17、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云19、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃身体健康，学习进步！
