初中物理生活用电常识ppt课件 38页

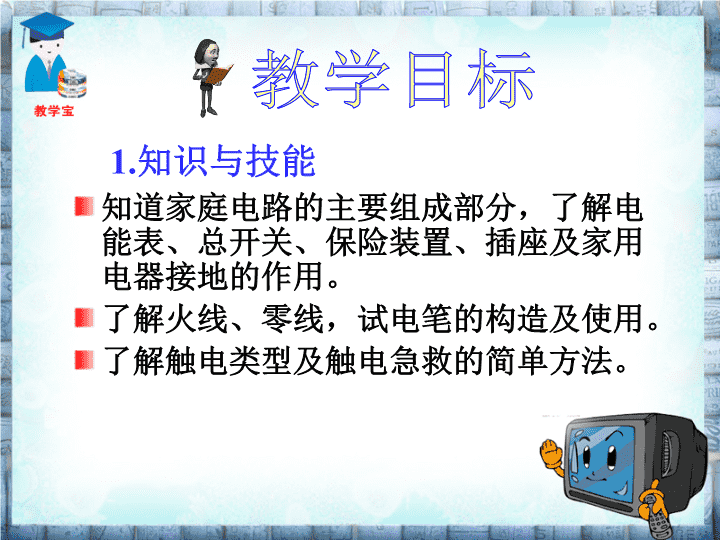

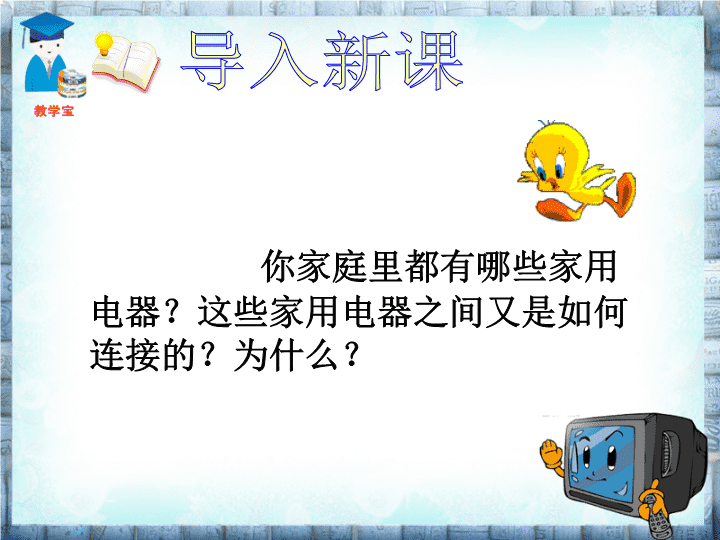

你家庭里都有哪些家用电器？这些家用电器之间又是如何连接的？为什么？导入新课\n\n1.知识与技能知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座及家用电器接地的作用。了解火线、零线，试电笔的构造及使用。了解触电类型及触电急救的简单方法。教学目标\n2.过程与方法在观察家庭实际电路（或教室实际电路）的过程中，归纳概括出家庭电路的主要特征。3.情感态度与价值观有了解家庭电路的愿望和安全用电的意识。\n1.家庭电路的组成2.火线和零线3.三线插头和漏电保护器4.两种类型的触电5.触电的急救本节导航\n进户线1.家庭电路的组成家庭照明和家用电器所用的电能是通过电网从发电厂输送来的。显示所消耗的电能。\n闸刀开关是全户用电总开关。当家庭电路需要修理时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员安全。闸刀开关安装在干路上，应注意静触点在上。若安装在下面，切断电源时必须向上推进闸刀，若受震动，则闸刀开关有可能因重力作用而导致闸刀闭合，引起事故。注意\n怎样区别零线和火线呢？进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。火线零线2.火线和零线\n（1）试电笔的构造：氖管（有氖气）金属电极弹簧高电阻（阻值很大）用试电笔可以判断哪条是火线。\n（2）试电笔的种类：笔状螺丝刀状感应式\n（3）试电笔的使用：手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。金属笔卡正确错误\n当电极间的电压达到一定时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发出红光。（4）试电笔的原理：\n（1）如果被测导线是火线……电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。电流经过人体，为什么人没有触电？试电笔中串联着一个很大的电阻，约有一百万欧姆。由于电流很小，人体不会有伤害。\n（2）如果笔尖接触的是零线……不能形成闭合电路，氖管中不会有电流，也就不会发光。\n3.三线插头和漏电保护器我们经常见到的是这样的插头……插座两脚插头\n（1）三线插头一条接火线（标着L）一条接零线（标着N）一条接地（标着E）\n第三条线标着E，它是做什么用的？标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。\n（2）漏电保护器带有漏电保护器的总开关如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。\n4.两种类型的触电人体是导体。当人体成为闭合电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故。\n人的一只手接触火线，另一只手接触零线，这样，人体、导线和电网中的供电设备就构成了闭合电路，电流流过人体，发生触电事故。第一类触电火线零线\n一火一零触电\n人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，导线、人体、大地和电网中的供电设备同样构成了闭合电路，电流同样会流过人体，发生触电事故。第二类触电火线零线\n一火一地触电\n绝缘皮破损电线上晾衣服机壳没有接地电视天线与电线接触几种容易引起触电的情况想想议议\n（1）触电的危害心跳、呼吸停止产生的热会使肌体烧伤……5.触电的急救\n（2）触电了怎么办？立即切断电源；必要时应该对触电者进行人工呼吸；尽快通知医务人员抢救。\n触电急救——立即切断电源触电急救——人工呼吸\n电网电能表总开关保险丝空气开关保险装置灯泡插座小结1.家庭电路\n2.安全用电触电是指一定强度的电流通过人体造成人员伤亡的情况。低压线路的触电有单线触电和双线触电。高压线路的触电有高压电弧触电和跨步电压触电。家庭电路发生的触电事故都是由于人体直接或间接跟火线接触造成的。对人体安全的电压：不高于36V。\n巩固练习1.（2005辽宁）关于生活中的一些电路连接，下列判断不正确的是（   ）A.道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B.家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C.由于某一盏灯短路使保险丝熔断时，其他所有用电器都会停止工作，因此保险丝是接在干路上的D.楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关的灯是串联的A\n2.（2006武汉）为了响应中央关于“全民动员共建节能型社会”的号召，小明提出了节约用电的如下建议，其中不科学的是（  ）A.离开房间时随手关灯B.用太阳能热水器代替家中的电热水器C.使用电子高效节能灯D.关闭空调，打开工作中的冰箱门来降低室温D\n3.（2006黄冈）在家庭用电中，符合用电要求的是（   ）D\n4.（2006临沂）电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（   ）A.更换灯泡或维修电路时要先断开电源B.开关要接在火线上C.三孔插座接地线要保证良好接地D.暂时没有合适的保险丝，短时间内可以用细钢丝代替D\n动手动脑学物理1.用电器之间应该是并联。各用电器并联在电路中，可以用开关分别控制它们的电路通或断；同时，各用电器并联在电路中，工作电压都是相同的，这样便于统一各种不同用电器的电压规格（额定电压）。2.这个开关和用电器应该是串联的。如果开关和它控制的灯泡之间并联，后果是很危险的（短路）。这点要说出来并画图说明。\n3.两种接法都能控制电灯，但是规范的接法是把开关接在火线和电灯之间。如果把开关接在零线和电灯之间，在开关断开以后电灯还带电，如果人站在地上去触碰电灯就容易触电。把开关接在火线和电灯之间，在断电之后电灯上带电的可能性就很小了。\n为什么有的时候废电池放置一段时间还能“生”出电来？电池供电时，电子从负极定向移动到正极，当持续用电池的时候，电子持续地转移过去。而一旦你停用，电子就可以获得机会自由移动，其中有些就是移回负极去了，所以静置一段时间后，电池又可以供电了。静置越久电力越足，但并不是所有的电子都可以回去，所以再怎么静置都不可能比得上新电池。\n\n1、最灵繁的人也看不见自己的背脊。——非洲2、越是没有本领的就越加自命不凡。——邓拓3、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇4、与肝胆人共事，无字句处读书。——周恩来5、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克6、一切节省，归根到底都归结为时间的节省。——马克思7、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚8、勇气通往天堂，怯懦通往地狱。——塞内加9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿11、知之者不如好之者，好之者不如乐之者。——孔子12、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰13、知人者智，自知者明。胜人者有力，自胜者强。——老子14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利16、业余生活要有意义，不要越轨。——华盛顿17、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云19、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃身体健康，学习进步！
