初中物理电与磁复习课件资料 22页

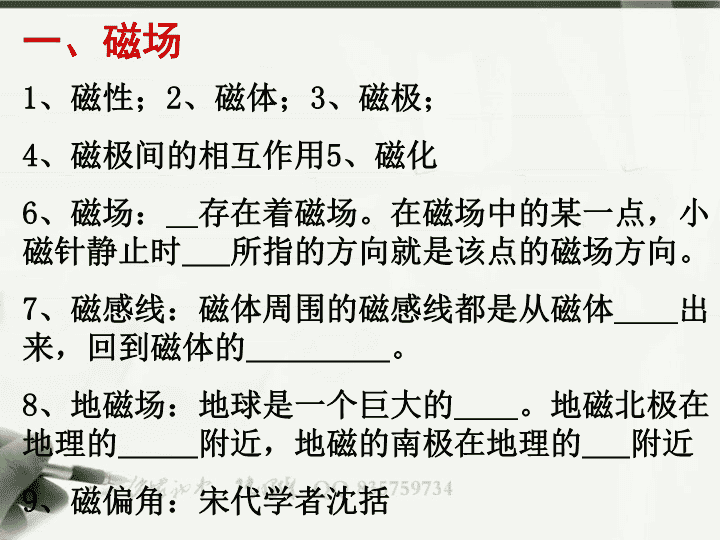

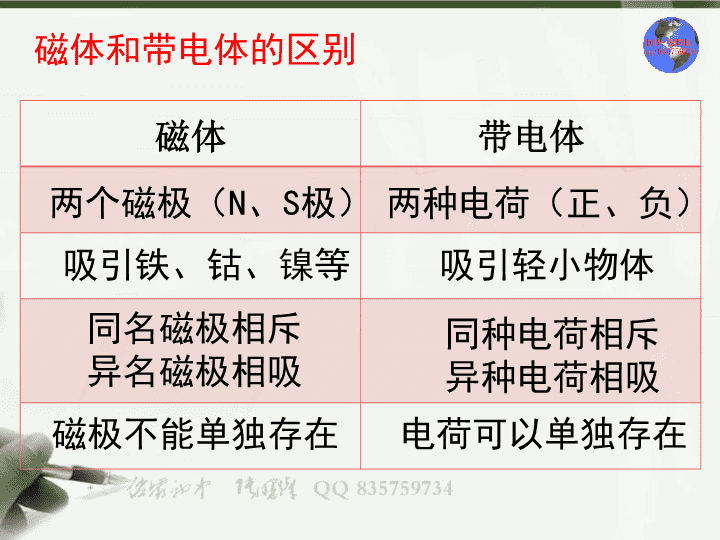

\n1、磁性；2、磁体；3、磁极；4、磁极间的相互作用5、磁化6、磁场：存在着磁场。在磁场中的某一点，小磁针静止时所指的方向就是该点的磁场方向。7、磁感线：磁体周围的磁感线都是从磁体出来，回到磁体的。8、地磁场：地球是一个巨大的。地磁北极在地理的附近，地磁的南极在地理的附近9、磁偏角：宋代学者沈括一、磁场\n磁体和带电体的区别磁体带电体两个磁极（N、S极）两种电荷（正、负）同名磁极相斥异名磁极相吸同种电荷相斥异种电荷相吸吸引铁、钴、镍等吸引轻小物体磁极不能单独存在电荷可以单独存在\n二、1、奥撕特实验说明通电导线周围存在磁场;电流的磁场方向与电流方向有关2、通电螺线管两端的极性跟电流方向有关.可以用安培定则来判断.3、电磁铁磁性强弱的影响因素：电流大小、线圈匝数、有无铁芯。4、磁性有无由通断电流来控制，磁极由电流方向来控制。应用：电磁继电器实质由电磁铁控制的开关。应用：用低电压弱电流控制高电压强电流，进行远距离操作和自动控制。\n磁场和磁感线的区别磁场：看不见，但确实存在磁感线：不存在，是人们假想出来的是磁场的模型\n磁场方向与电路中电流方向的对比磁体外部：从N极出发，回到S极磁体内部：从S极到N极电路中：从电池正极到负极电池内部：从电池负极到正极\n\n地磁场例题：在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向,且S极向下，则该位置是（）A.地理北极附近B.地理南极附近C.赤道附近D.无法判断\n奥斯特实验说明了什么？如果改变电流的方向，结果会怎样？\n\n实验研究电磁铁的磁性强弱与电流的关系调节滑动变阻器改变电流通过电磁铁的电流越____,电磁铁的磁性_____.结论增大电流电磁铁吸引的大头针数目_____.现象越强大增多\n改变线圈匝数实验现象匝数越______,磁性越______.多强结论当电流一定时，电磁铁线圈的匝数______,磁性______.越多越强研究电磁铁的磁性跟线圈匝数的关系\n区别电磁铁永磁铁磁性的有无磁性的强弱两端的极性电磁铁与永磁铁的区别由电流通断来控制无法控制改变线圈匝数和电流大小来控制改变线圈中电流方向来控制无法控制无法控制\n\nABCD\n研究电磁感应现象研究通电导体在磁场中受到力的作用\n\n区别电磁感应磁场对电流的作用现象能量转化力的性质导体中的电流应用电磁感应和磁场对电流作用的区别闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流通电导体在磁场中受力的作用机械能→电能电能→机械能外力磁场力感应电流由电源供给发电机、动圈式话筒电动机、动圈式扬声器\n区别直流电动机交流发电机构造工作原理外部电流能量转化有换向器，无铜滑环有铜滑环，无换向器磁场对电流的作用电磁感应现象直流电交流电电能→机械能机械能→电能直流电动机和交流发电机的区别\n该实验说明了什么？该实验是电动机还是发电机的原理图？\n已知甲图中导体的受力方向，分析乙图中各导体的受力方向？\n18、右图是温度自动报警器的原理图，他运用了许多物理知识，以下说法中不正确的是（）A.温度计中的水银是导体；B.温度计是根据液体热胀冷缩的性质工作的；C.报警器中的电磁铁运用了电流的热效应；D.电磁继电器是一种电路开关。
