公差复习资料 21页

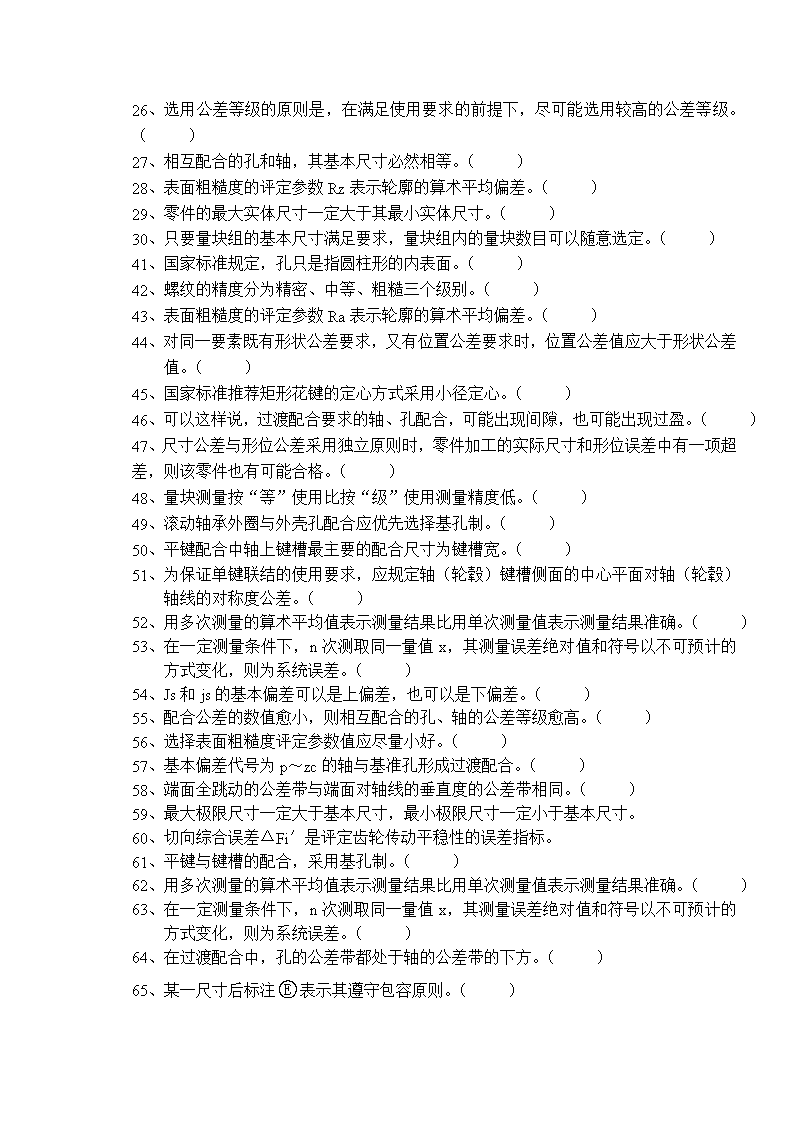

公差复习资料一、判断以下说法是否正确，填写在相应题号下面的空格内。对的打“√”，错打“×”）1、孔的基本偏差即下偏差，轴的基本偏差即上偏差。（）2、某孔要求尺寸为，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。（）3、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（）4、基本偏差决定公差带的位置。（）5、平键只能传递钮距，不能传递轴向移动。（）6、被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体实效边界。（）7、尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件也有可能合格。（）8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）9、表面粗糙度的三类特性评定参数中，最常采用的是高度特性参数。（）10、滚动轴承内圈转动，外圈固定，承受方向固定的径向负荷作用，则内圈相对于负荷方向静止。（）11、实际尺寸就是真实的尺寸，简称真值。（）12、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（）13、平键联接中，键宽与轴槽宽的配合采用基轴制。（）14、未注公差的尺寸就是没有公差要求的尺寸。（）15、平键联结中，键宽与键槽宽的配合采用基轴制。（）16、当通规和止规都能通过被测零件，该零件即是合格品。（）17、零件的实际尺寸越接近其基本尺寸就越好。（）18、若φ30f7的基本偏差为-0.02mm，则φ30F8的基本偏差一定是+0.02mm。（）19、螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。（）20、定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。（）21、在ф60H7/f6代号中，由于轴的精度高于孔，故以轴为基准件。（）22、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。（）23、螺纹的公称直径是指螺纹的大径。（）24、尺寸φ30f7与尺寸φ30F8的精度相同。（）25、未注公差尺寸是没有公差的尺寸。（）\n26、选用公差等级的原则是，在满足使用要求的前提下，尽可能选用较高的公差等级。（）27、相互配合的孔和轴，其基本尺寸必然相等。（）28、表面粗糙度的评定参数Rz表示轮廓的算术平均偏差。（）29、零件的最大实体尺寸一定大于其最小实体尺寸。（）30、只要量块组的基本尺寸满足要求，量块组内的量块数目可以随意选定。（）41、国家标准规定，孔只是指圆柱形的内表面。（）42、螺纹的精度分为精密、中等、粗糙三个级别。（）43、表面粗糙度的评定参数Ra表示轮廓的算术平均偏差。（）44、对同一要素既有形状公差要求，又有位置公差要求时，位置公差值应大于形状公差值。（）45、国家标准推荐矩形花键的定心方式采用小径定心。（）46、可以这样说，过渡配合要求的轴、孔配合，可能出现间隙，也可能出现过盈。（）47、尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件也有可能合格。（）48、量块测量按“等”使用比按“级”使用测量精度低。（）49、滚动轴承外圈与外壳孔配合应优先选择基孔制。（）50、平键配合中轴上键槽最主要的配合尺寸为键槽宽。（）51、为保证单键联结的使用要求，应规定轴（轮毂）键槽侧面的中心平面对轴（轮毂）轴线的对称度公差。（）52、用多次测量的算术平均值表示测量结果比用单次测量值表示测量结果准确。（）53、在一定测量条件下，n次测取同一量值x，其测量误差绝对值和符号以不可预计的方式变化，则为系统误差。（）54、Js和js的基本偏差可以是上偏差，也可以是下偏差。（）55、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（）56、选择表面粗糙度评定参数值应尽量小好。（）57、基本偏差代号为p～zc的轴与基准孔形成过渡配合。（）58、端面全跳动的公差带与端面对轴线的垂直度的公差带相同。（）59、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。60、切向综合误差ΔFi′是评定齿轮传动平稳性的误差指标。61、平键与键槽的配合，采用基孔制。（）62、用多次测量的算术平均值表示测量结果比用单次测量值表示测量结果准确。（）63、在一定测量条件下，n次测取同一量值x，其测量误差绝对值和符号以不可预计的方式变化，则为系统误差。（）64、在过渡配合中，孔的公差带都处于轴的公差带的下方。（）65、某一尺寸后标注表示其遵守包容原则。（）\n66、表面粗糙度符号的尖端应从材料的外面指向被注表面。（）67、公差通常为正，在个别情况下也可以为负或零。（）68、齿向误差ΔFβ是评定齿轮传动平稳性的误差指标。（）69、切向综合误差ΔFi′是评定齿轮传动平稳性的误差指标。（）70、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。（）71、选用配合制时一定要选用基孔制。（）72、用多次测量的算术平均值表示测量结果比用单次测量值表示测量结果准确。（）73、在一定测量条件下，n次测取同一量值x,其测量误差绝对值和符号以不可预计的方式变化,则为系统误差。（）74、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（）75、Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。（）76、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（）77、矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。（）78、精密仪器中的齿轮对传递运动的准确性要求很高，而对传动的平稳性要求不高。（）79、尺寸链封闭环公差值确定后，组成环越多，每一环分配的公差值就越大。（）80、在确定工艺尺寸链中的封闭环时，要根据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。（）81、标准与标标准化保证互换性生产的基础（）82、用多次测量的算术平均值表示测量结果比用单次测量值表示测量结果准确。（）83、便于进行工艺分析的测量方法是不等精度测量。（）84、尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。（）85、最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。（）86、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。（）87、当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。（）88、封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。（）89、直接测量必为绝对测量。（）90、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。（）91、零件的实际尺寸越接近其基本尺寸就越好。（）92、测量结果中的误差一定包含系统误差、随机误差，但不含有粗大误差。（）93、过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（）94、有相对运动的配合应选间隙配合，无相对运动的配合均选用过盈配合或过渡配合。（）\n95、定位公差带具有确定的位置，同时具有控制被测要素的方向和形状的职能。（）96、形位公差表示被测轴线对基准A轴线和B轴线的同轴度公差为0.02（）97、平键联结中，键宽与键槽宽的配合采用基轴制。（）98、对于单个齿轮，控制齿轮副侧隙的指标是齿厚偏差或公法线平均长度偏差（）99、常用千分尺的分度值都是0.01mm。）100、封闭环常常是结构功能确定的装配精度或技术要求，如装配间隙、位置精度等。（）二、选择题，从每小题选项中，选择所有正确选项1、下列配合中，配合公差最小的是。A．φ30H7/g6B．φ30H8/g7C．φ100H7/6D．φ100H8/g72、当相配孔、轴既要求对准中心，又要求装拆方便时，应选用。A．间隙配合B．过盈配合C．过渡配合D．间隙配合或过渡配合3.下列配合零件不应选用基轴制的是．A．滚动轴承外圈与外壳孔。B．同一轴与多孔相配，且有不同的配合性质。C．滚动轴承内圈与轴。D．轴为冷拉圆钢，不需再加工。4.下列论述正确的是。A．孔的最大实体实效尺寸=Dmax一形位公差。B．孔的最大实体实效尺寸=最大实体尺寸一形位公差．C．轴的最大实体实效尺寸=dmin十形位公差。D．轴的最大实体实效尺寸=实际尺寸十形位误差．5、齿轮传递运动准确性的必检指标是A．齿厚偏差B．齿廓总偏差C．齿距累积误差D．螺旋线总偏差6、保证齿轮传动平稳的公差项目是。A．齿向公差B．齿形公差C．齿厚极限偏差D．齿距累积公差7、选择滚动轴承与轴颈、外壳孔的配合时，首先应考虑的因素是A．轴承的径向游隙B．轴承套圈相对于负荷方向的运转状态和所承受负荷的大小C．轴和外壳的材料和机构D．轴承的工作温度8、在标注M10×1LH-6g-10中，6g是指A螺距B粗牙型C外螺纹中径和顶径公差带代号D旋合长度9、在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为。A．两同心圆B．圆形或圆柱形C．两同轴线圆柱面D．圆形、圆柱形或球形10、如果某轴一横截面实际轮廓由直径分别为Φ40.05mm和Φ40.03mm的两个同心圆包容而形成最小包容区域，则该横截面的圆度误差为。A．0.02mmB．0.04mmC．0.01mmD．0.015mm\n11、滚动轴承外圈与基本偏差为H的外壳孔形成配合。A、间隙；B、过盈；C、过渡。12、下列测量中属于相对测量的有__________A、用游标卡尺测外径。B、用光学比较仪测外径。C、用内径百分表测内径。D、用内径千分尺测量内径。13.应用光滑极限量规进行孔、轴检验时，检验过程中通规模拟的是最大实体边界，检验，通过为可能合格。A、体外作用尺寸B、体内作用尺寸C、实际尺寸D、极限尺寸14.下列论述中正确的有。A、孔和轴的基本偏差确定了，则其配合性质就确定了。B、对于轴，从j～z孔基本偏差均为下偏差，且为正值。C、对于轴的基本偏差，从a～h为上偏差es，且为负值或零。D、与基准轴配合的孔，A～H为间隙配合，P～ZC为过盈配合。15、下列配合中，配合公差最小的是。A、φ100H8／g7；B、φ30H8／g7；C、φ100H7／g6；D、φ30H7／g616、若轴的尺寸合格，孔的尺寸不合格，则装配以后的结合。A、是合用的，孔、轴均有互换性B、是合用的，孔、轴均无互换性C、可能是合用的，孔、轴均无互换性D、可能是合用的，轴有互换性，孔无互换性17、齿轮传递运动准确性的必检指标是A、齿厚偏差B、齿廓总偏差C、齿距累积误差D、螺旋线总偏差18、承受重负荷的滚动轴承套圈与轴(孔)的配合应比承受轻负荷的配合A、松些B、紧些C松紧程度一样19、对于单个齿轮，控制齿轮副侧隙的指标是A中心距偏差B齿廓总偏差C齿厚偏差或公法线平均长度偏差20、孔的体外作用尺寸是指A．该孔的最大实体尺寸B．该孔的最小实体尺寸C．在该孔给定长度上，与实际内表面体内相接的最小理想面直径或宽度D．在该孔给定长度上，与实际内表面体外相接的最大理想面直径或宽度31、当孔与轴的公差带相互交叠时，其配合性质为（）。A、间隙配合B、过渡配合C、过盈配合32、公差带的大小由（）确定。A、实际偏差B、基本偏差C、标准公差\n33、下列孔与基准轴配合，组成间隙配合的孔是（）。A、孔两个极限尺寸都大于基本尺寸B、孔两个极限尺寸都小于基本尺寸C、孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸34、基本偏差是（）。A、上偏差B、下偏差C、上偏差和下偏差D、上偏差或下偏差35、标准规定形状和位置公差共有（）个项目。A、8B、12C、14D、1636、垂直度公差属于（）。A、形状公差B、定位公差C、定向公差D、跳动公差37、如被测要素为轴线，标注形位公差时，指引线箭头应（）。A、与确定中心要素的轮廓线对齐B、与确定中心要素的尺寸线对齐C、与确定中心要素的尺寸线错开38、最大实体尺寸是指（）。A、孔和轴的最大极限尺寸B、孔和轴的最小极限尺寸C、孔的最大极限尺寸和轴的最小极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸39、径向全跳动公差带的形状与（）的公差带形状相同。A、圆柱度B、圆度C、同轴度D、线的位置度40、孔、轴公差带的相对位置反映（）程度。A、加工难易B、配合松紧C、尺寸精度41、设计时给定的尺寸称为（）。A、实际尺寸B、极限尺寸C、基本尺寸42、公差带的位置由（）确定。A、实际偏差B、基本偏差C、标准公差43、最小极限尺寸减去其基本尺寸所得的代数差叫（）。A、实际偏差B、上偏差C、下偏差44、公差原则是指（）。A、确定公差值大小的原则B、确定公差与配合标准的原则C、形状公差与位置公差的关系D、尺寸公差与形位公差的关系45、同轴度公差属于（）。A、形状公差B、定位公差C、定向公差D、跳动公差\n46、我国的法定长度计量基本单位是（）。A、米B、尺C、绝对测量D、相对测量47、零件的几何误差是指被测要素相对（）的变动量。A、理想要素B、实际要素C、基准要素D、关联要素48、配合尺寸Φ63H7中的数值7表示（）。A、孔公差范围的位置在零线处B、轴的公差等级C、孔的公差等级D、偏差值总和49、孔的下偏差大于轴的上偏差的配合，应是（）配合。A、过盈B、过渡C、间隙50、孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值，叫（）。A、间隙差B、最大间隙C、最小间隙D、最大过盈51、互换性由_____________来保证。A、偏差B、公差C、配合D、基准制52、对于尺寸公差带，代号为p~zc的轴的基本偏差为_____________。A、上偏差，正值B、上偏差，负值C、下偏差，正值D、下偏差，负值53、相互配合的孔和轴之间有相对运动时，必须选择_______________配合。A、间隙配合B、过渡配合C、过盈配合54、当孔、轴只有可装配要求时，宜采用_____________．A、独立原则B、包容要求C、最大实体要求D、最小实体要求55、平键与键槽的配合，采用_____________。A、基孔制B、基轴制C、非基准制56、决定尺寸公差带相对于零线位置的是____________。A、公差等级B、基本尺寸C、实际偏差D、基本偏差57、根据螺纹合格性判断原理，对外螺纹，保证互换性的条件是______________。A、d2min≤d2作用≤d2maxB、d2作用≥d2min，d2单一≤d2maxC、d2min≤d2单一≤d2maxD、d2作用≤d2max，d2单一≥d2min58、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是_______。A、RaB、RzC、Ry59、下列论述中正确的有_____________A、量块按级使用时，工作尺寸为量块经检定后给出的实际尺寸；B、量块按等使用时，工作尺寸为其标称尺寸；C、量块按级使用比按等使用的测量精度高；D、量块按等使用比按级使用的测量精度高。60、Φ60H7孔与Φ60f6轴的结合是______。A、间隙配合B、过盈配合C、过渡配合D、无法确定61、要保证普通螺纹结合的互换性，必须使实际螺纹的不能超出最大实体牙型的中径\nA、作用中径B、单一中径C、中径62、对于尺寸公差带，代号为a~g的基本偏差为_____________。A、上偏差，正值B、上偏差，负值C、下偏差，正值D、下偏差，负值63、当相互配合的孔、轴的定心精度要求较高时，不宜采用______________.A、间隙配合B、过渡配合C、过盈配合D、无法确定64、是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用要求来规定这两个极限值。A、最大间隙和最大过盈B、最大间隙和最小过盈C、最大过盈和最小间隙65、最大实体尺寸是的统称A、孔的最小极限尺寸和轴的最小极限尺寸B、孔的最大极限尺寸和轴的最大极限尺寸C、轴的最小极限尺寸和孔的最大极限尺寸D、轴的最大极限尺寸和孔的最小极限尺寸66、螺纹公差带是以的牙型公差带A、基本牙型的轮廓为零线B、中径线为零线C、大径线为零线D、小径线为零线67、花键联结一般选择基准制为A、基孔制B、基轴制C、混合制68、螺纹牙型半角是指在螺纹牙型上A、相邻两牙侧间的夹角B、牙侧与螺纹轴线的垂线间的夹角C、牙侧与牙型角平分线间的夹角69、为了延长量规的使用寿命，国标除规定量规的制造公差外，对还规定了磨损公差A、工作量规B、验收量量规C、校对量规D、通规70、评定参数更能充分反应被测表面的实际情况A、轮廓的最大高度B、微观不平度十点高度C、轮廓算术平均偏差D、轮廓的支承长度率71、下列测量中属于间接测量的有__________A、用千分尺测外径。B、用光学比较仪测外径。C、用内径百分表测内径。D、用高度尺及内径百分表测量孔的中心高度。72、列论述中正确的有__________A、量块即为长度基准。B、可以用量块作为长度尺寸传递的载体。C、用1级量块可以3等量块使用。D、测量精度主要决定于测量器具的精确度，因此测量器具的精度越高越好。73、在尺寸链计算中，下列论述正确的有。A、封闭环是根据尺寸是否重要确定的。B、零件中最易加工的那一环即封闭环。\nC、封闭环是零件加工中最后形成的那一环。D、增环、减环都是最大极限尺寸时，封闭环的尺寸最小。74、下列论述正确的有＿＿。A、表面粗糙度属于表面微观性质的形状误差。B、表面粗糙度属于表面宏观性质的形状误差。C、表面粗糙度属于表面波纹度误差。D、经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。75、表面粗糙度值越小，则零件的。A、配合精度高。B、抗疲劳强度差。C、传动灵敏性差。D、加工容易。76、滚动轴承外圈与基本偏差为H的外壳孔形成配合A、间隙；B、过盈；C、过渡。77、某滚动轴承配合，如图样上标注为Ф60R6，则省略的是（）A、Ф60H7；B、轴承孔公差带代号；C、轴承型号。78、平键联接的键宽公差带为h9，在采用一般联接，用于载荷不大的一般机械传动的固定联接时，其轴槽宽与毂槽宽的公差带分别为（）A、轴槽H9，毂槽D10；B、轴槽P9，毂槽P9；C、轴槽N9，毂槽Js9；D、轴槽H7，毂槽E9。79、花键的分度误差，一般用（）公差来控制。A、平行度；B、同轴度；C、对称度；D、位置度。80、影响齿轮载荷分布均匀性的误差项目有（）A、切向综合误差；B、齿形误差；C、齿向误差；D、一齿径向综合误差。81、当孔、轴只有可装配要求时，宜采用_____________。A、独立原则B、包容要求C、最大实体要求D、最小实体要求82、渐开线圆柱齿轮的齿厚偏差一定_____________。A、大于零B、等于零C、小于零D、可大于、等于或小于零83、下列论述中正确的有_____________。A、量块按级使用时，工作尺寸为量块经检定后给出的实际尺寸；B、量块按等使用时，工作尺寸为其标称尺寸；C、量块按级使用比按等使用的测量精度高；D、量块按等使用比按级使用的测量精度高。84、单件、小批量生产直齿圆柱齿轮7FLGB10095—88，其第Ⅰ公差组的检验组应选用A．径向综合公差和公法线长度变动公差；B．齿距累积公差；C．切向综合公差；D．齿圈径向跳动公差。85、作用尺寸是存在于，某一实际轴或孔的作用尺寸是唯一的A、实际轴或孔上的理想参数B、理想轴或孔上的实际参数\nC、实际轴或孔上的实际参数D、理想轴或孔上的理想参数86、形位公差带的形状决定于A、形位公差特征项目B、形位公差标注形式C、被测要素的理想形状D、被测要素的理想形状、形位公差特征项目和标注形式87、齿轮副的侧隙用于A、补偿热变形B、补偿制造误差和装配误差C、储存润滑油D、以上三者88、在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为。A、两同心圆B、圆形或圆柱形C、两同轴线圆柱面D、圆形、圆柱形或球形89、基孔制是基本偏差为一定孔的公差带，与不同轴的公差带形成各种配合的一种制度A、基本偏差的B、基本尺寸的C、实际偏差的90、公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。选择的顺序应该是：A、配合种类、基准制、公差等级B、基准制、公差等级、配合种类C、公差等级、基准制、配合种类D、公差等级、配合种类、基准制91、现有直径为35米的一对孔轴配合，请问应选用哪种配合最合适DA基孔制配合B基轴制配合C非基准值配合D配制配合92、一般说来，同一要素的定向位置误差定位的位置误差，圆柱形零件的圆度误差其尺寸误差。A大于小于B小于小于C大于大于D小于大于93、某轴线对基准轴线的最大距离为0.035mm，最小距离为0.010mm，则该轴线对基准轴线的同轴度误差为。Aφ0.035mmBφ0.070mmCφ0.010mmDφ0.025mm94、某孔，实测直线度误差为0.05mm时，其实际尺寸不合格的有D_A．32.240mm。B．32.150mm。C．32.200mm。D．32.120mm95、某轴直径尺寸为Φ100±0.015，则A．被测要素遵守最大实体边界。B．被测要素遵守最大实体实效边界。C．当被测要素尺寸为Φ10mm时，允许形状误差最大可达0．015mm。D．局部实际尺寸应大于等于最大实体尺寸。96、包容要求适用于。A需要保证可装配性的场合B需要保证较严格配合要求的场合C需要保证零件强度和最小壁厚的场合D尺寸公差和形位公差要求的精度相差很大的场合97、评定表面粗糙度时，规定取样长度是为了，规定评定长度是因为要。A使测量方便，减少形位误差的影响B使测量方便，考虑加工表面不均匀\nC减少波度的影响，考虑加工表面不均匀D减少波度的影响，减少形位误差的影响98、用功能量规检测形位误差的方法适用于。A遵守独立原则时B生产现场C遵守最大实体要求时D遵守包容要求时。99、单个齿距偏差主要影响齿轮的。A传递运动的准确性B传动平稳性C载荷分布均匀性D合理的侧隙100、如图所示尺寸链，封闭环N可能合格的尺寸有_。A．6.10mmB．5.10mmC．5.70mmD．6.20mm三、填空题，完成下面各空。（共16空，每空1分，共计16分）基本尺寸最大极限尺寸最小极限尺寸上偏差下偏差公差零件图上标注（小批量）孔Φ60-0.0210.03轴Φ9090.126+0.0911、某轴尺寸为，轴线直线度公差为Φ0○M，则该轴遵守的公差原是，最大实体状态下形位公差值是，最小实体状态下形位公差值。2、某孔尺寸为○E，实测得其尺寸为Φ20.015mm，则其允许的形位误差数值是mm，当孔的尺寸是mm时，允许达到的形位误差数值为最大。3、位置公差可分为：、和三类。4、齿轮精度指标F的名称是，是评定齿轮的单项指标。5、孔、轴具有允许的材料量为最多时的状态称为，它是指孔的尺寸，轴的尺寸。6、测量误差按其性质可分为三大类：、和。4、尺寸公差带具有和两个特性。尺寸公差带的大小，由决定；尺寸公差带的位置由决定。7、孔与轴的配合属于配合，其极限间隙或极限过盈为mm和mm8、一个孔或轴允许尺寸的两个极端称为。9、配合基准制分和两种。一般情况下优先选用。10、滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基制。\n11、现代工业对齿轮传动的使用要求归纳起来有四项，分别为、、、。12、零件的尺寸合格，其应在上偏差和下偏差之间。13、在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。14、对于同一被测要素，其形状公差值应该位置公差值，位置公差值应尺寸公差值。15、平键配合中轴上键槽最主要的配合尺寸为。16、某一尺寸减去尺寸所得的代数差称为偏差。17、基孔制就是的公差带位置保持不变，通过改变的公差带的位置，实现不同性质的配合的一种制度。18、国标规定基准孔基本偏差代号为、基准轴基本偏差代号为。19、标准公差等级共分级，级最高，级最低。20、用符合泰勒原则的量规检验工件，若能通过，不能通过，就表明工件合格。21、与高度特性有关的表面粗糙度评定参数有、、（可只写代号）22、根据零件的互换程度的不同，互换性分为和两种，分组分组装配法属于。23、相对测量比绝对测量的测量精度。24、表面粗糙度的高度特征参数Ra的全称是。25、单次测量结果：x=xi±δlim中，δlim表示测得值中所含的误差的极限值。26、孔在图样上的标注为φ80H8，已知IT8=45μm，其基本偏差为，该孔的最大实体尺寸为mm，最小实体尺寸为mm。27、形状公差项目有、、、四项。28、配合精度要求高的零件，其表面粗糙度数值应。29、M36×2—5g6g的含义，M36，2，5g，6g。30、包容原则是控制体外作用尺寸不超出边界的公差原则。31、考虑到孔、轴的工艺等价性，对于基本尺寸≤500mm的较高等级配合，当孔的公差等级不低于时，孔的公差等级应比轴低一级.32、随机误差的分布规律：、、、33、一个完整的几何量测量过程包含有四个要素，它们是、、、。34、量规按照用途不同分为量规、量规、量规。35、定向公差项目有、、三项。36、最大实体原则是控制体外作用尺寸不超出边界的公差原则。\n37、给出形状或位置公差要求的要素称为要素，用于确定被测要素方向或位置的要素称为要素，用于确定被测要素变动量的要素称为要素。38、M10—5g6g的含义，M10，5g，6g。39、测量误差按其特性可分为、和三类。40、尺寸链计算的目的主要是进行计算和计算。41、国家标准规定的优先、常用配合在孔、轴公差等级的选用上，采用“工艺等价原则”，高于IT8的孔均与级的轴相配：低于IT8的孔均和级的轴相配。42、滚动轴承国家标准将内圈内径的公差带规定在零线的，在多数情况下轴承内圈随轴一起转动，两者之间配合必须有一定的。43、影响螺纹结合功能要求的主要加工误差有、、。44、齿轮标注中766GMGB/T10095-1988中7、6、6的含义分别为、、，G的含义、M的含义。45、单键分为、和三种，其中以应用最广。46、在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的。47、系统误差可用、等方法消除。四、将下列技术要求标注在图上。（共6小题，每题2分，共计12分）1、①左端面的平面度公差为0.01mm；②右端面相对于左端面的平行度公差为0.01mm；③φ70按H7满足包容要求，φ210按h6满足独立原则；④φ70孔轴线相对于左端面的垂直度公差为0.02mm；⑤4-φ20H8孔相对于左端面（第一基准）和φ70孔轴线的位置度公差为0.15mm,被测要素满足最大实体要求；⑥左右端面Ra不超过1.6μm，4-φ20H8孔Ra不超过1.6μm。\n2、将下列各项技术要求标注在图上。(1)φ18圆柱面的轴线直线度公差为0.01；(2)φ23圆柱面轴线对φ18圆柱面轴线的同轴度公差为0.03；(3)6mm的槽的中心平面相对于φ18圆柱面轴线的对称度公差为0.03；(4)端面A对φ18圆柱面轴线的端面圆跳动公差为0.03；(5)表面A和B的表面粗糙度参数Ra值不允许大于1.6μm，其它表面粗糙度参数Ra值不允许大于6.3μm。3、将下列各项技术要求标注在图上。(1)Ф60r6圆柱面的圆柱度为0.008；表面粗糙度Ra为0.8μm；(2)16键槽中心平面对Ф55k6圆柱面轴线的对称度公差为0.015；(3)Ф75k6圆柱面采有用包容要求；(4)Ф55k6圆柱面对Ф60r6轴线的径向圆跳动公差为0.025；(5)Ф80G7孔轴线对Ф60r6轴线的同轴度公差为0.025；表面粗糙度Ra为1.6μm。(6)平面F的平面度公差为0.02；表面粗糙度Ra为1.6μm。4、将下列各项技术要求标注在图上。(1)φ20f6圆柱面的圆柱度公差为0.008；(2)φ20f6圆柱面的轴线相对于端面A的垂直度公差为0.01；φ20f6表面粗糙度参数Ra的上限值为0.8μm；(3)端面B相对于端面A的平行度公差为0.03；端面A的表面粗糙度Ra\n的上限值为1.6μm；(4)6N9键槽中心平面相对于φ20f6圆柱面轴线的对称度公差为0.02；(5)4-φ4孔轴线相对于右端面A和φ20f6圆柱面轴线的位置度公差为0.025。5、将下列各项技术要求标注在图上。1）平面A的平面度误差不大于0.01mm。2）孔的内表面的圆柱度误差不大于0.016mm。3）孔的轴线对底面A的平行度误差不大于0.03mm；4）平面C对平面B的平行度误差不大于0.03mm。5）用去除材料方法获得：C面、A面、B面，要求Ra最大允许值分别为为3.2μm，6.3μm、3.2μm.。6、将下列各项技术要求标注在图上。1）mm圆柱面对mm公共轴线的圆跳动公差为0.015mm.；2）mm轴颈的圆柱度公差为0.004mm；3）mm左、右端面对公共轴线的端面圆跳动公差为0.010mm；\n4）键槽mm中心平面对mm轴线的对称度公差为0.015mm；5）用去除材料方法获得：mm的圆柱面，mm的左右端面，要求Ｒa最大允许值分别为为3.2μm，6.3μm。7、将下列各项技术要求标注在图上。1）圆锥面a的圆度公差为0.1mm。2）圆锥面a对孔轴线b的斜向圆跳动公差为0.02mm。3）基准孔轴线b的直线度公差为0.005mm。4）孔表面c的圆柱度公差为0.0lmm。5）端面d对基准孔轴线b的端面全跳动公差为0.01mm。6）端面e对端面d的平行度公差为0.03mm。8、将下列各项技术要求标注在图上。1）φ40H7和φ50M7采用包容原则；2）底面的平面度公差0.02mm；3）φ40H7和φ50M7孔对它们的公共轴线的同轴度公差为0.03mm；4）4×φ10H9对φ50M7孔的轴线和底面的位置度公差为0.05mm；基准要素的尺寸和被测要素的位置度公差的关系用最大实体原则。\n9、将下列各项技术要求标注在图上。（1）左端面的平面度公差为0.01mm，（2）右端面对左端面的平行度公差为0.04mm。（3）φ70H7孔的轴线对左端面的垂直度公差为0.02mm，并且采用最大实体要求。（4）φ210h7为包容要求，且其轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。（5）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。五、公差带及配合简题1、已知孔，轴，试计算：①极限间隙或过盈，平均间隙或过盈，并说明它们各属于哪类配合。②配合公差，绘制孔轴的尺寸公差带图，并将极限间隙或过盈标注在公差带图上。2、求下列三种配合的最大、最小间隙或过盈，属何种配合。并画出配合公差带图。1）孔与轴相配合2）孔与轴相配合3、参见下图，按要求填表。\n图样序号采用的公差原则边界名称边界尺寸允许最大形位公差值实际尺寸合格范围ab4、某孔mm与某轴配合，要求1）Xmax=+40μm，Tf=0.022mm；2）Xmax=+11μm，Tf=0.022mm。试求出轴上、下偏差，属何种配合。六、简答题1、试从相对运动、传递扭矩、安装拆卸方面简述轴、孔配合类别的选择原则是什么？2、齿轮传动的使用要求有哪些方面？3、计算孔与轴配合、孔与轴配合、孔与轴配合的极限间隙或过盈、配合公差，并画出配合公差带图。4、包容要求和最大实体要求分别适用于什么场合？5、解释代号M20×2-5H6H/5g6g6、尺寸链的组成7、解释下列标注的含义（一个2分）8、评定齿轮精度时采用的指标9、偏差和公差的区别10、滚动轴承的内外径公差带的分布有何特点？11、矩形花键的主要参数有哪些？定心方式有哪几种？哪种方式最常用？为什么？12、已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。(1)孔，轴(2)孔，轴\n13、何谓最大、最小实体尺寸？14、如何确定一个尺寸链封闭环？如何确定增环和减环？15、形位公差的研究对象是什么，如何分类？16、滚动轴承内圈与外壳孔的配合分别采用何种基准制？有什么特点？17、用已知数值，确定下表中各项数值并画出公差带图（单位为mm）孔或轴最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注孔φ20φ20+0.033轴φ20φ19.935-0.09818、写出下列各项用什么符号表示(4分)①包容要求②最大实体要求③最小实体要求④可逆要求19、简述偏差和公差的区别(6分)20、已知基本尺寸为80mm的一对孔、轴配合，要求过盈在(-0.025~-0.110)mm之间，采用基孔制，试回答(1)该配合的配合性质；(2)确定孔、轴的公差带代号；（3）画出配合公差带图。七、回答题1、如图所示的曲轴部件，经调试运转，发现有的曲轴肩与轴承衬套端面有划伤现象。按设计要求，A0＝0.1~0.2mm，A1＝mm，A2＝A3＝mm，试用完全互换法验算上述给定零件尺寸的极限偏差是否合理?2、有一孔、轴配合，装配前孔和轴均需镀铬，镀层厚度均为(10土2)μm，镀后应满足φ30H8/f7的配合（φ30f7＝mm，φ30H8＝mm），问轴在镀前尺寸应是多少?(用完全互换法)。3、已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。(1)φ20H8（）/f7()(2)φ40H6()/m5()4、有一孔、轴配合，装配前孔和轴均需镀铬，镀层厚度均为(10土2)μm，镀后应满足φ30H8/f7的配合（φ30f7＝mm，φ30H8＝mm）\n，问孔在镀前尺寸应是多少?(用完全互换法)。5、已知下列配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。(1)φ30H7（）/p6()(2)φ50G6()/h5()6、如图所示的结构，已知各零件的尺寸：A1＝mm，A2＝A5＝mm，A3＝mm，A4＝mm，设计要求间隙A0为0.1~0.45mm，试做校核计算。7、如图所示零件，按图样注出的尺寸A1和A3加工时不易测量，现改为按尺寸A1和A2加工，为了保证原设计要求，试计算A2的基本尺寸和偏差。8、图所示某齿轮机构，已知A1=300-0.06mm，A2=50-0.06mm，A3=38+0.16+0.10mm，A4=30-0.05mm，试计算齿轮右端面与档圈左端面的向端在面的轴向间隙A0的变动范围。\n9、按如图所示间距尺寸加工孔。用尺寸链示解孔1和孔2间尺寸的变化范围。10、综合题：已知零件图如下图所示，计算后回答问题。1）Φ20孔，若Da=Φ20.015，f=0.020，问孔是否合格？2）Φ40的轴，若da=Φ39.990，f=0.015，问轴是否合格？3）Φ10的孔，若Da=Φ10.012，试求此时孔的位置度误差的允许值是多少？
