高中化学 记忆合金课件 新人教选修2 12页

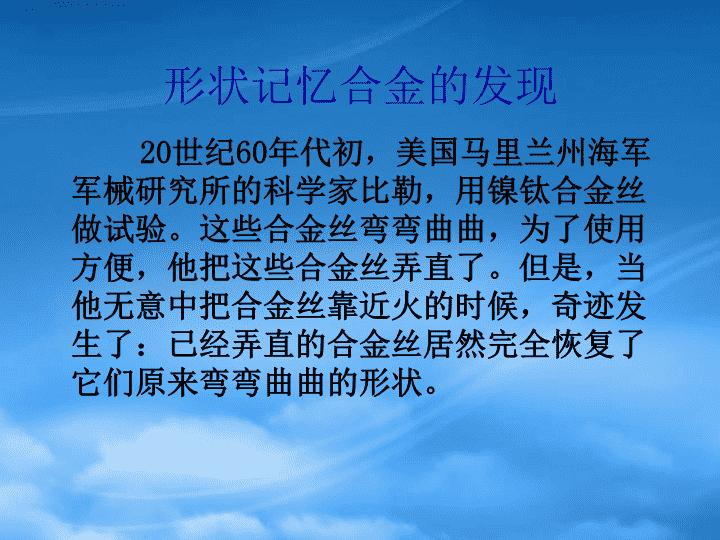

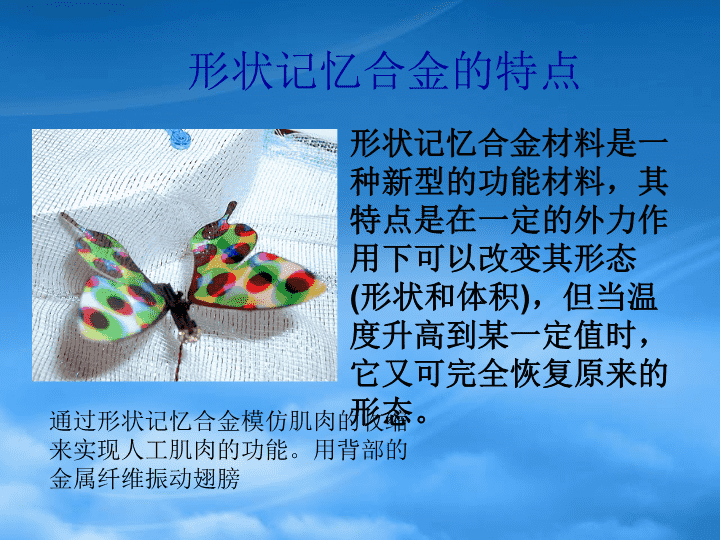

化学与材料形状记忆合金\n形状记忆合金的发现20世纪60年代初，美国马里兰州海军军械研究所的科学家比勒，用镍钛合金丝做试验。这些合金丝弯弯曲曲，为了使用方便，他把这些合金丝弄直了。但是，当他无意中把合金丝靠近火的时候，奇迹发生了：已经弄直的合金丝居然完全恢复了它们原来弯弯曲曲的形状。\n形状记忆合金的特点形状记忆合金材料是一种新型的功能材料，其特点是在一定的外力作用下可以改变其形态(形状和体积)，但当温度升高到某一定值时，它又可完全恢复原来的形态。通过形状记忆合金模仿肌肉的收缩来实现人工肌肉的功能。用背部的金属纤维振动翅膀\n形状记忆合金的用途（一）在航空上的应用——月球上的“奇葩”在室温下用形状记忆合金制成抛物面天线，然后把它揉成直径5厘米以下的小团，放入阿波罗11号的舱内，在月面上经太阳光的照射加热使它恢复到原来的抛物面形状。这样就能用空间有限的火箭舱运送体积庞大的天线了。\n形状记忆合金的用途（二）在医学上的应用合金作为驱动元件，具有可动的肩、肘、腕及手指的微型机械手。手指和手腕靠TiNi合金螺旋弹簧的伸缩实现开闭和弯曲动作，肘和肩是靠直线状的TiNi合金丝的伸缩做弯曲动作，各个形状记忆合金驱动元件都由直接通上的脉宽可调电流加以控制。\n形状记忆合金的用途归纳(1)汽车：后雾灯罩、手动变速箱的防噪音装置、燃料蒸发气体排出控制阀；(2)电子设备：电子炉灶换气门的开闭器、空调风向自动调节器、咖啡牛奶沸腾感知器、电饭锅压力调节器、电磁调理器过热感知器、温泉浴池调理器等；(3)安全器具：过热报警器、火灾报警器、烟灰缸灭火栓等；(4)医疗方面：人工牙根、牙齿矫正丝、导线等；(5)生活用品：自动干燥库门开闭器、卫生间洗涤器水管转换开关、空调进出口风向调节器、浴池保温器、玩具、路标方向指示转换器、家庭换气门开闭器、防火挡板、净水器热水防止阀、恒温箱混合水栓温度调节阀、眼镜固定件、眼镜框架、胸罩丝、钓鱼线、便携电话天线、装饰品等。\n形状记忆合金的分类（1）单程记忆效应　　形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应。（2）双程记忆效应　　某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应。（3）全程记忆效应　　　　加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。\n形状记忆合金的原料真正实际中使用的形状记忆合金主要是TiNi合金和CuALBe合金，以及在这两种合金中添加微量元素所组成的合金，因而形状记忆合金的主要材料是镍、钛、铜、铍青铜等，其产地分别是我国西部地区的金昌、遵义、白银、石嘴山等。\n合金具有“记忆”的原因据科学家推测，金属的结晶状态，在被加热时和冷却时是不同的，虽然外表没有变化，然而在一定温度下，金属原子的排列方式会发生突变，这称为相变。能引起记忆合金形状改变的条件是温度。分析表明，这类合金存在着一对可逆转变的晶体结构。如含有Ti和Ni各为50％的记忆合金，有两种晶体结构，一种是菱形的，另一种是立方体的，这两种晶体结构相互转变的温度是一定的。高于这一温度，它会由菱形结构转变为立方体结构；低于这一温度，又由立方体结构转变为菱形结构。晶体结构类型改变了，它的形状也就随之改变。\n形状记忆效应与形状记忆合金一般金属材料受到外力作用后，首先发生弹性变形，达到屈服点，就产生塑性变形，应力消除后留下永久变形。但有些材料，在发生了塑性变形后，经过合适的热过程，能够回复到变形前的形状，这种现象叫做形状记忆效应（SME）。具有形状记忆效应的金属一般是两种以上金属元素组成的合金，称为形状记忆合金（SMA）\n铁素体、奥氏体、马氏体组成铁碳合金的铁具有两种晶格结构：910℃以下为具有体心立方晶格结构的α——铁，910℃以上为具有面心立方晶格结构的Υ——铁。如果碳原子挤到铁的晶格中去，而又不破坏铁所具有的晶格结构，这样的物质称为固溶体。碳溶解到α——铁中形成的固溶体称铁素体。而碳溶解到Υ——铁中形成的固溶体则称奥氏体。奥氏体是铁碳合金的高温相。   钢在高温时所形成的奥氏体，过冷到727℃以下时变成不稳定的过冷奥氏体。如以极大的冷却速度过冷到230℃以下，这时奥氏体中的碳原子已无扩散的可能，奥氏体将直接转变成一种含碳过饱和的α固溶体，称为马氏体。由于含碳量过饱和，引起马氏体强度和硬度提高、塑性降低，脆性增大。\n
