高中物理 《电势差》课件 鲁科选修31 21页

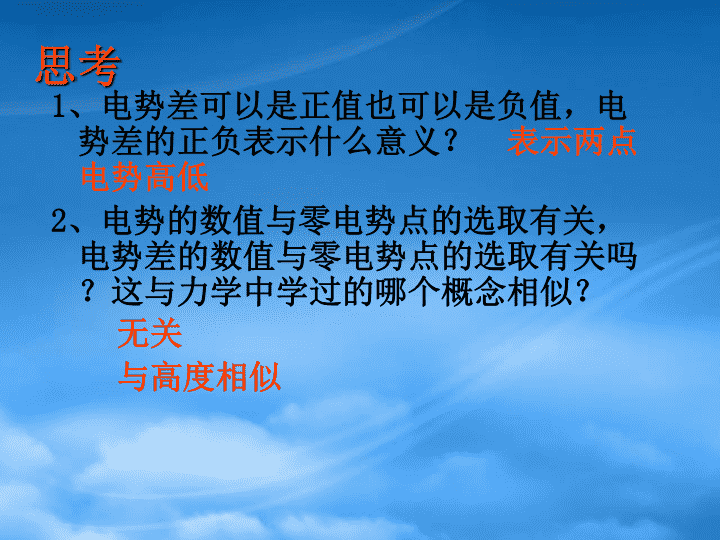

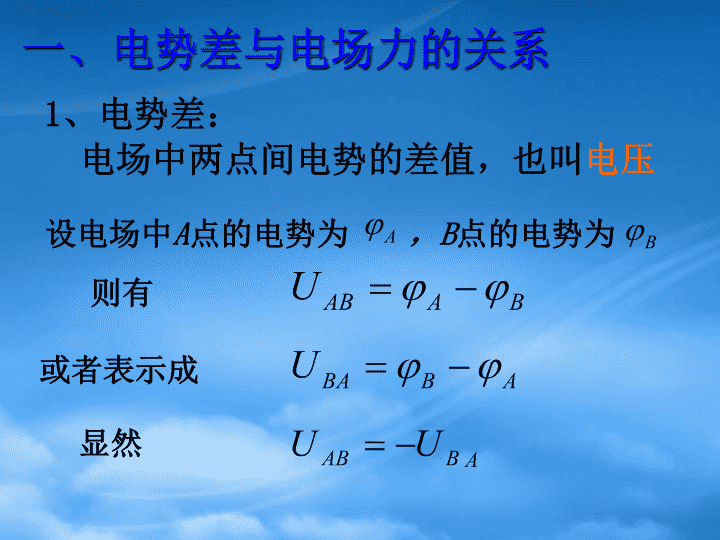

第三节：电势差\n一、电势差与电场力的关系1、电势差：电场中两点间电势的差值，也叫电压则有或者表示成显然设电场中A点的电势为，B点的电势为\n思考1、电势差可以是正值也可以是负值，电势差的正负表示什么意义？表示两点电势高低2、电势的数值与零电势点的选取有关，电势差的数值与零电势点的选取有关吗？这与力学中学过的哪个概念相似？无关与高度相似\n2、电场力做功与电势差的关系电荷q从电场中A点移到B点，；即或功的单位：焦耳（J）或电子伏特（ev）\n思考1、UAB由什么决定？跟WAB、q有关吗？由电场本身的因素决定与WAB、q无关2、WAB跟q、UAB有关吗？跟q、UAB都有关注意：电场中A、B两点间的电势差跟移动电荷的路径无关，只与AB位置有关\n例、电场中A、B两点的电势是ψA=800V，ψB=-200V，把电荷q=-1.5×10-8C由A点移到B点，电场力做了多少功？电势能是增加还是减少，增加或者减少多少？WAB=-1.5×10-5J电势能增加，增加1.5×10-5J\n【例2】如图所示，在场强为E的匀强电场中，一电子（电量为e，质量为m）从电场中的A点沿电场线方向以速度v0运动，到达B点是时速度为零，求：⑴A、B两点间电势差UAB为多少？哪点电势高？⑵电子从A点运动到B点所用时间为多少？⑶A、B两点间距离为多大？\n例3、一个质量为m、带有电荷-q的小物体距O点为x0，可在水平轨道Ox上运动，O端有一与轨道垂直的固定墙。轨道处于匀强电场中，场强大小为E，方向沿Ox正方向，如图所示，小物体以初速度vo沿Ox轴正方向运动，运动时受到大小不变的摩擦力f的作用，且f＜qE，设小物体与墙碰撞时不损失机械能，且电荷量保持不变，求它停止运动前所通过的路程？\nE例4:如图所示,在电场强主度为E的匀强中ABC为直角三角形,已知AB的距离为d,求:(1)AB两点的电势差(2)AC两点的电势差ABCd\n二、电势差与电场强度的关系A..BE.B′若用d表示A、B沿场强方向上的距离说明：①只适用于匀强电场②d：沿场强方向的距离匀强电场中两点间的电势差等于场强与这两点间沿电场力方向距离的乘积\n思考，这个式子由表示什么含义？从式子中可看出E的单位是什么？在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差.E的单位为V/m（1V/m=1N/C）\n.N′60°例5：如图，在匀强电场中的M、N两点距离为2cm，两点间的电势差为5V,M、N连线与场强方向成60°角，则此电场的电场强度多大？EM..N解：根据，得：\n6、如图，a、b、c是一条电场线上的三个点，电场线的方向由a到c,a、b间的距离等于b、c间的距离。用ψa、ψb、ψc和Ea、Eb、Ec分别表示a、b、c三点的电势和场强。下列哪个正确？A.ψa＞ψb＞ψcB.Ea＞Eb＞EcC.ψa－ψb=ψb－ψcD.Ea=Eb=Ec●●●abcE√\nEL例7：如图为有界的匀强电场，电场的宽度为L电场强度为E，现有一个质量为m，电荷量为q的带正粒子，以初速度为V0垂直进入电场，求：电荷射出电场的速度是多少？（不计重力）三、带电粒子在电场中的偏转做曲线运动处理方法：运动的分解与合成即：分解为与电场平行和垂直两个方向的运动平行电场方向做匀速真线运动垂直电场方向做匀变速直线运动\n四、示波器的的工作原理示波器的面板\n\n一、电势与电场强度的关系E大处φ不一定高；φ高处E也不一定大无直接关系E为零处φ不一定为零，φ为零处E不一定为零二、电势差与电场强度的关系说明：①只适用于匀强电场②d：沿场强方向的距离小结或\n三、电场的两大性质：①力的性质：②能的性质：由电场强度描述可用电场线形象表示由电势、电势差描述可用等势面形象表示\n三、带电粒子在电场中的偏转做曲线运动处理方法：运动的分解与合成即：分解为与电场平行和垂直两个方向的运动平行电场方向做匀速真线运动垂直电场方向做匀变速直线运动\n\n9、静夜四无邻，荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树，灯下白头人。。2021/11/182021/11/182021/11/1811/18/20216:49:17PM11、以我独沈久，愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别，几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦，相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发，旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比，得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果，工作出财富。。2021/11/182021/11/1818November202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败，只有暂时停止成功！。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20216:49:17PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺，数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接，荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时，步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后，天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风，青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20216:49:17PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人，越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智，自知者明。胜人者有力，自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义，不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰，也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
