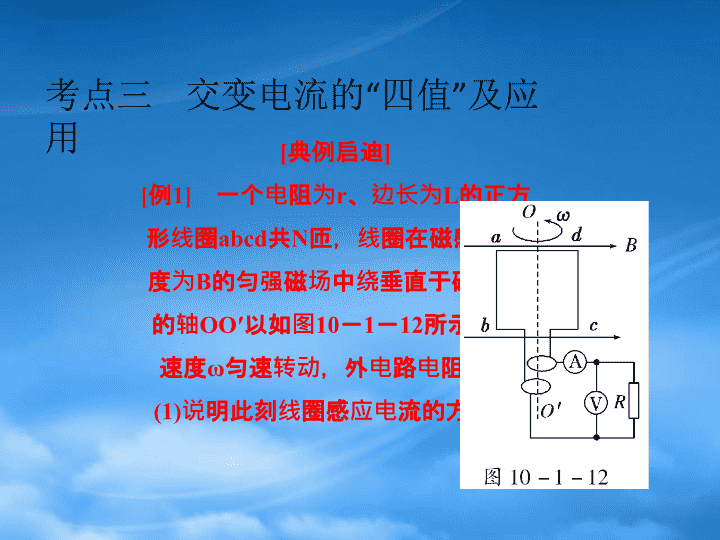

第五章交变电流(习题课二)课件\n[典例启迪][例1]一个电阻为r、边长为L的正方形线圈abcd共N匝,线圈在磁感应强度为B的匀强磁场中绕垂直于磁感线的轴OO′以如图10-1-12所示的角速度ω匀速转动,外电路电阻为R.(1)说明此刻线圈感应电流的方向.考点三交变电流的“四值”及应用\n(2)线圈转动过程中感应电动势的最大值有多大?(3)线圈平面与磁感线夹角为60°时的感应电动势为多大?(4)设发电机由柴油机带动,其他能量损失不计,线圈转一周,柴油机做多少功?(5)从图示位置开始,线圈转过60°的过程中通过R的电量是多少?(6)图中电流表和电压表的示数各是多少?\n[思路点拨]线圈转动一周,柴油机做的功等于电路一周期内产生的电热,而电流表、电压表的示数为电流和电压的有效值.\n\n\n[归纳领悟]交变电流“四值”的应用物理量应用情况及说明瞬时值计算线圈某时刻的受力情况最大值当考虑某些电学元件(电容器、晶体管等)的击穿电压时,指的是交变电压的最大值有效值(1)通常所说的交变电流的电压、电流强度,交流电表的读数,保险丝的熔断电流值,电器设备铭牌上所标的电压、电流值都是指交变电流的有效值(2)求解交变电流的电热问题时,必须用有效值来进行计算平均值计算有关电量时只能用平均值\n[题组突破]\nA.两线圈的磁通量变化规律相同B.两线圈中感应电动势达到最大值的时刻不同C.经相同的时间t(t>T),两线圈产生的热量相同D.从此时刻起,经T/4时间,流过两线圈横截面的电荷量相同\n答案:B\n2.如图10-1-14所示,单匝矩形线圈放置在磁感应强度为B的匀强磁场中,以恒定的角速度ω绕ab边转动,磁场方向垂直于纸面向里,线圈所围面积为S,线圈导线的总电阻为R.t=0时刻线圈平面与纸面重合,且cd边正在向纸面外转动.则()\n\n答案:C\n3.一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动.线圈中的感应电动势e随时间t的变化规律如图10-1-15所示.下面说法中错误的是()\nA.t1和t3时刻穿过线圈的磁通量为零B.t1和t3时刻穿过线圈的磁通量变化率为零C.图中是从线圈平面与磁场方向平行时刻开始计时的D.每当感应电动势e变换方向时,穿过线圈的磁通量的绝对值都为最大\n[自主尝试](试一试,能否做到正确解答)\n\n[答案]A由图象可知,在t=0时,感应电动势有最大值,说明穿过线圈的磁通量的变化率最大,即线圈平面与磁场方向平行时开始计时,选项C正确;t1、t3时刻感应电动势为零,即线圈平面与磁场方向垂直(位于中性面),穿过线圈的磁通量最大,磁通量的变化率为零,所以选项B正确,选项A错误;当线圈通过中性面时是感应电动势改变方向的时刻,选项D正确.\n\n9、静夜四无邻,荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树,灯下白头人。。2021/11/182021/11/182021/11/1811/18/20219:38:10PM11、以我独沈久,愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别,几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦,相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发,旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比,得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果,工作出财富。。2021/11/182021/11/1818November202117、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败,只有暂时停止成功!。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果,但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20219:38:10PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺,数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接,荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时,步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后,天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风,青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20219:38:10PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人,越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智,自知者明。胜人者有力,自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义,不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰,也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
