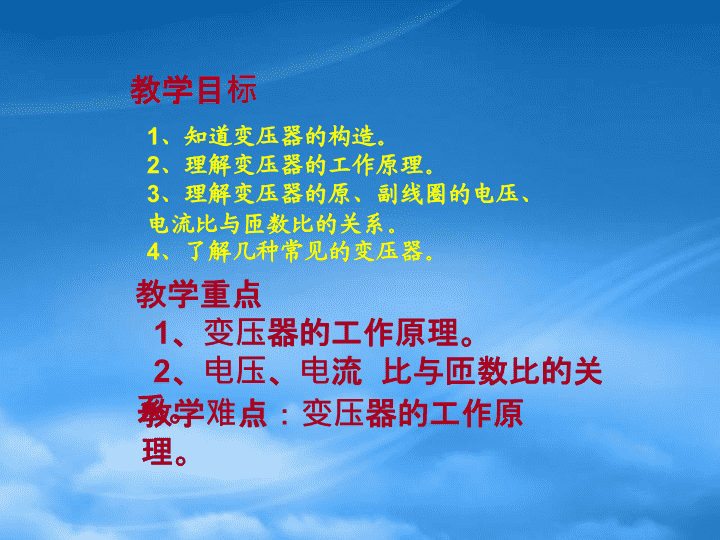

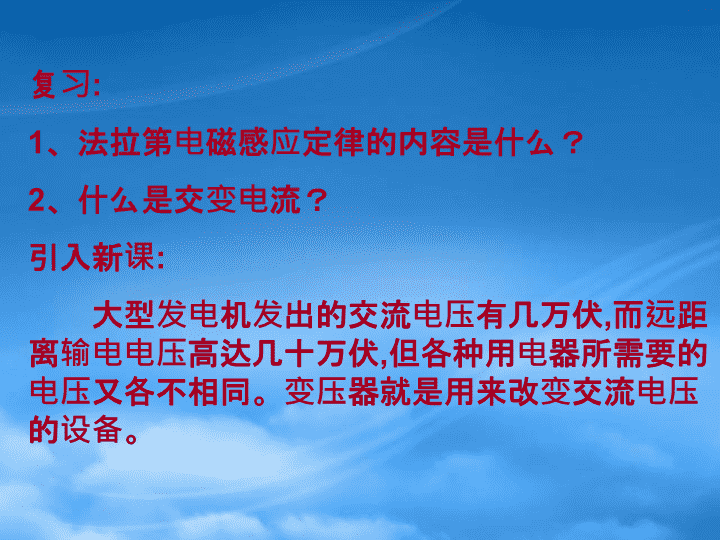

变压器\n教学目标1、知道变压器的构造。2、理解变压器的工作原理。3、理解变压器的原、副线圈的电压、电流比与匝数比的关系。4、了解几种常见的变压器。教学重点1、变压器的工作原理。2、电压、电流比与匝数比的关系。教学难点：变压器的工作原理。\n复习:1、法拉第电磁感应定律的内容是什么？2、什么是交变电流？引入新课:大型发电机发出的交流电压有几万伏,而远距离输电电压高达几十万伏,但各种用电器所需要的电压又各不相同。变压器就是用来改变交流电压的设备。\n我们先来看一些实物图片“sony”随身听3伏工作电压机床照明36伏工作电压洗衣机220伏工作电压彩色电视机显象管十几万伏工作电压\n但发电厂发出的交流电压高达几万伏,而我们国家民用供电为220伏，那么如何使各种额定电压不同的电器设备正常工作呢？这就需要一种能改变交变电流电压的电气设备变压器\n\n\n\n一.变压器的结构和符号U1U2原线圈副线圈铁芯电路符号1）铁芯:绝缘的硅钢片叠2）原线圈：跟交流电源相连（也叫初级线圈）3）副线圈：跟负载相连（也叫次级线圈）结构\n二、变压器的工作原理1）互感现象U1U2定义：在原、副线圈中由于有交变电流而发生的互相感应的现象。\n由E1=n1(△φ/△t)E2=n2(△φ/△t）可知E1/E2=n1/n2由于原、副线圈的电阻都很小，所以，U1=E1，U2=E2U1/U2=n1/n2可见变压器原线圈和副线圈两端的电压跟它们的匝数成正比。U1U2２）工作原理Ｅ１Ｅ２n1n2\n3)、怎样才能实现电压的升降呢?由U1/U2=n1/n2可知Ａ　当n2＞n1时，U2＞U1，变压器使交流电压升高，这种变压器叫升压变压器。Ｂ　当n2＜n1时，U2＜U1，变压器使交流电压降低，这种变压器叫降压变压器。\n４）理想变压器忽略了原、副线圈电阻和各种电磁能损失的变压器叫理想变压器。由:P1=P2U1I1=U2I2可知:I1/I2=U2/U1又因为：U1/U2=n1/n2所以：I1/I2=n2/n1可见，理想变压器工作时，原线圈和副线圈中的电流跟它们的匝数成反比。\n三、几种常见的变压器1、自耦变压器：其特点是铁芯上只有一个线圈。思考：当AB与电源连接时，变压器起什么作用？当CD与电源连接时，变压器又起什么作用？2、调压变压器：实质上就是一个自耦变压器。U1n1U2n2ABCDU1U2P线圈绕在圆形铁芯上,加上输入电压U1,移动滑动触头P的位置,就可以调节输出电压U2的大小。\n3、互感器（１）电压互感器（２）电流互感器思考：上面的匝数比下面的多，是随意画的吗？思考后说出它的工作原理，并找出错误之处。\n四、思考与讨论1、变压器能否改变直流电压？2、是高压线圈的导线粗还是低压线圈的导线粗？3、对理想变压器而言，在输入电压不变的情况下，怎样增大输出电压？怎样增大输出电流？\n五、课堂练习如图所示的理想变压器中，在输入电压U1不变的条件下，下列几种情况中，输出电压U2，输出电流I2和输出功率P2将怎样变化？（1）、副线圈匝数增加。（2）、原线圈匝数增加。（3）、滑动变阻器的滑片P向下移动。分析过程：U1n1U2Pn2R\n六　小结1、变压器的构造。2、变压器的工作原理。3、变压器的原、副线圈的电压、电流比与匝数比的关系。4、了解了几种常见的变压器。七　作业P224练习三(2)(3)(5)\n谢谢观看！\n\n9、静夜四无邻，荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树，灯下白头人。。2021/11/182021/11/182021/11/1811/18/20219:35:43PM11、以我独沈久，愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别，几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦，相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发，旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比，得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果，工作出财富。。2021/11/182021/11/1818November202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败，只有暂时停止成功！。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20219:35:43PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺，数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接，荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时，步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后，天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风，青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20219:35:43PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人，越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智，自知者明。胜人者有力，自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义，不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰，也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
