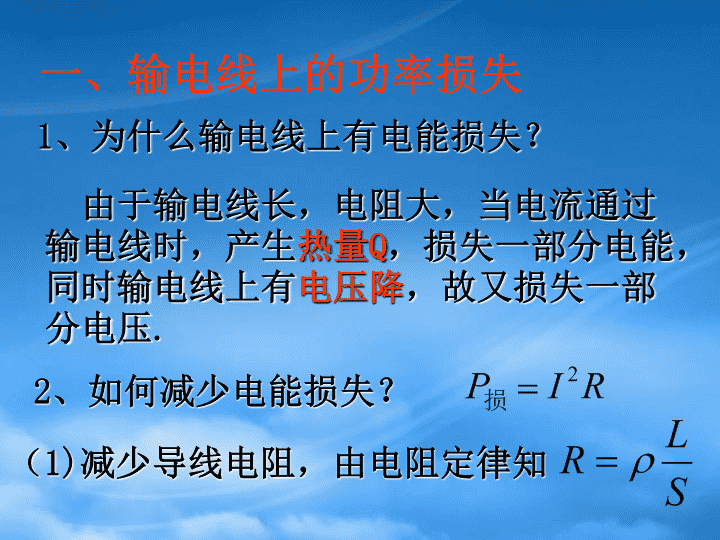

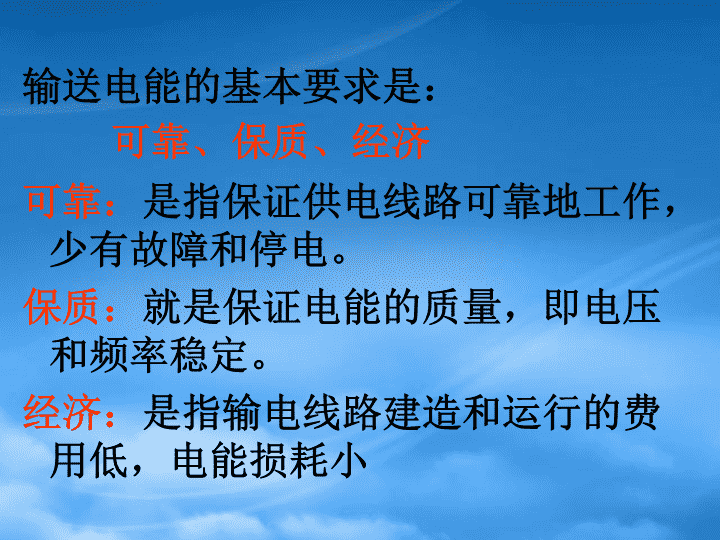

5.5电能的输送\n输送电能的基本要求是:可靠、保质、经济可靠:是指保证供电线路可靠地工作,少有故障和停电。保质:就是保证电能的质量,即电压和频率稳定。经济:是指输电线路建造和运行的费用低,电能损耗小\n1、为什么输电线上有电能损失?由于输电线长,电阻大,当电流通过输电线时,产生热量Q,损失一部分电能,同时输电线上有电压降,故又损失一部分电压.(1)减少导线电阻,由电阻定律知一、输电线上的功率损失2、如何减少电能损失?\n①减小材料的电阻率ρ.银的电阻率最小,但价格昂贵,目前选用电阻率较小的铜或铝作输电线.②减小输电线的长度L不可行,因为要保证输电距离.③增加导线的横截面积,可适当增大横截面积。太粗不可能,既不经济又架设困难。\n(2)减小输电线中的电流阅读并回答教材49页“思考与讨论”中的问题。练习:输送10kw的电功率,采用400V的电压输电,输电线的总电阻为10Ω,求(1)输电线中的电流?输电线中损失的电压是多少?用户得到的电压是多少?(2)输电线损失的功率是多少?用户得到的功率是多少?(3)如果采用4000V电压输电,输电线损失的功率是多少?(1)25A250V150V(2)6250W3750W(3)62.50W\n提高输电电压,是减少电能损失的行之有效的办法\n二、远距离输电原理图14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器\n远距离输电示意图\n我国常用的远距离输电采用的电压有110kV、220kV、330kV,输电干线采用500kV的超高压,西北电网正在建设750kV的线路。\n是不是输电电压越高越好?电压越高,对输电线路和变压器的要求越高,建设费用越高。实际输送电能时,要综合考虑,如输送功率的大小、距离的远近、技术和经济要求等,要依照不同情况选择合适的输电电压。\n三、电网供电采用电网供电的优点:可以在能源产地使用大容量发电机组,降低一次能源的输送成本,获得最大的经济效益。同时,电网可以减少断电的风险,调剂不同地区电力供需平衡,保障供电质量。\n例1、一小型发电站通过升压,降压变压器把电能输给用户。已知发电机的输出功率是500kW,端电压为500V,升压变压器原、副线圈的匝数比为1:5,两变压器间输电线的总电阻为1.5Ω,降压变压器的输出电压为220V,不计变压器的损耗。求:(1)升压变压器的副线圈两端电压;(2)输电导线上的功率损失;(3)降压变压器原、副线圈的匝数比;(4)用户得到的功率。(4)440kW(1)2500V(2)60kW(3)10:1\n例2、某交流发电机输出功率为5×105W,输出电压为U=1.0×103V,假如输电线的总电阻R=10Ω,在输电线上损失的电功率等于输电功率的5%,用户使用电压U=380V.(1)画出输电线路的示意图(标明各部分的符号)\n(2)所用升压和降压变压器的原、副线圈的匝数比是多少?(使用的变压器是理想变压器)1:1025:1\n\n9、静夜四无邻,荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树,灯下白头人。。2021/11/182021/11/182021/11/1811/18/20219:42:01PM11、以我独沈久,愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别,几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦,相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发,旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比,得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果,工作出财富。。2021/11/182021/11/1818November202117、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败,只有暂时停止成功!。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果,但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20219:42:01PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺,数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接,荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时,步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后,天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风,青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20219:42:01PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人,越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智,自知者明。胜人者有力,自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义,不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰,也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
