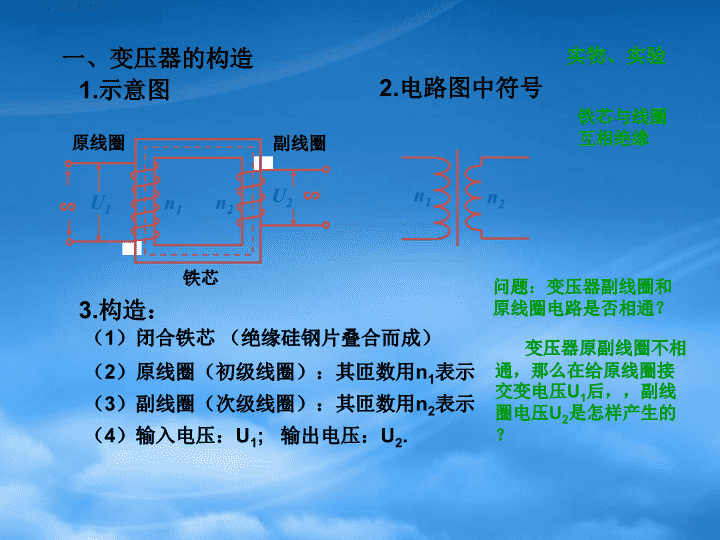

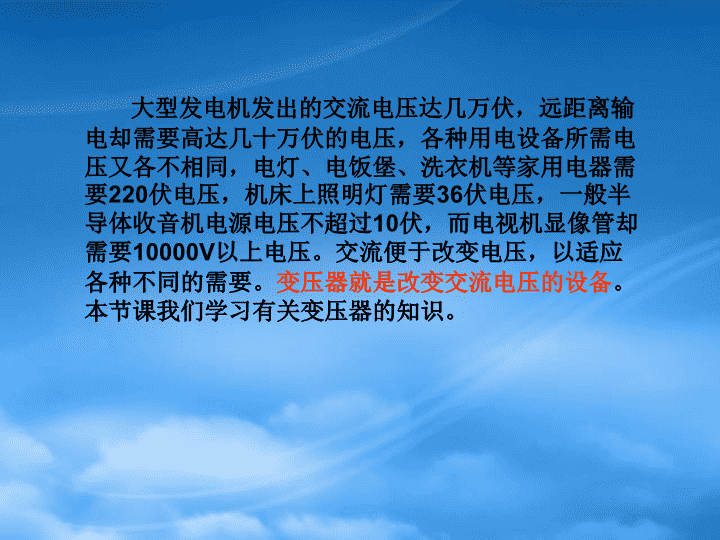

四、变压器\n大型发电机发出的交流电压达几万伏,远距离输电却需要高达几十万伏的电压,各种用电设备所需电压又各不相同,电灯、电饭堡、洗衣机等家用电器需要220伏电压,机床上照明灯需要36伏电压,一般半导体收音机电源电压不超过10伏,而电视机显像管却需要10000V以上电压。交流便于改变电压,以适应各种不同的需要。变压器就是改变交流电压的设备。本节课我们学习有关变压器的知识。\n一、变压器的构造实物、实验1.示意图U1U2∽n1n2∽原线圈副线圈铁芯2.电路图中符号n1n23.构造:(1)闭合铁芯(绝缘硅钢片叠合而成)(2)原线圈(初级线圈):其匝数用n1表示(3)副线圈(次级线圈):其匝数用n2表示(4)输入电压:U1;输出电压:U2.问题:变压器副线圈和原线圈电路是否相通?变压器原副线圈不相通,那么在给原线圈接交变电压U1后,,副线圈电压U2是怎样产生的?铁芯与线圈互相绝缘\n二、变压器的工作原理变压器通过闭合铁芯,利用互感现象实现了电能(U1、I1)到磁场能(变化的磁场)再到电能(U2、I2)转化。互感现象∽U1U2n1n2∽原线圈副线圈铁芯互感现象:在原副线圈中由于有交变电流而发生的互相感应现象。(书本P222)闭合铁芯实现了电能---磁场能---电能的转换,由于原副线圈中的电流共同产生的磁通量绝大部分通过铁芯,使能量在转换过程中损失很小,为了便于研究,物理学中引入了一种理想化模型------理想变压器。即略去原、副线圈中的电阻和各种电磁能损失的变压器。下面我们定量分析理想变压器的变压规律。\n三、理想变压器的变压规律原、副线圈中产生的感应电动势分别是:ΔΦΔtE1=n1ΔΦΔtE2=n2由此可得:E1E2=n1n2原线圈回路有:U1−E1=I1r1≈0则U1=E1副线圈回路有:E2=U2+I2r2≈U2则所以:U1U2=n1n2U1U2=n1n2理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比I1I2n1n2U1U2升压变压器:n2>n1U2>U1降压变压器:n2
