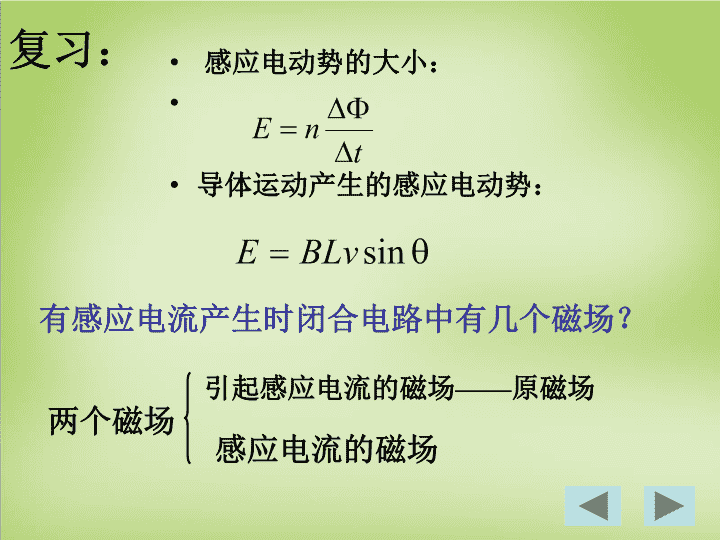

第四节楞次定律第四章 电磁感应\n复习:感应电动势的大小:导体运动产生的感应电动势:有感应电流产生时闭合电路中有几个磁场?两个磁场引起感应电流的磁场——原磁场感应电流的磁场\n根据图示条件判定,闭合电路的一部分导体中感应电流的方向。×I×I·INSvvBBvab如何判断电磁感应电流的方向?\n实验\n原磁场的方向(B0)线圈中磁通量Φ的变化感应电流的方向感应电流磁场的方向(B)B与B0的方向关系GGGGNSVNSVNSVNSV向上向上向下向下增大增大减小减小IIII+_+_+_+_向上向上向下向下向上向上向下向下相反相反相同相同操作项目\n结论1:当线圈内原磁通量增加时,感应电流的磁场B'的方向与原磁场B0的方向相反→感应电流的磁场阻碍磁通量的增加结论2:当线圈内原磁通量减少时,感应电流的磁场B'的方向与原磁场B0的方向相同→感应电流的磁场阻碍磁通量的减少阻碍磁通量的变化阻碍磁通量的变化\n一、实验结论⑴当线圈中的磁通量增大时,B与B0的方向相反;⑵当线圈中的磁通量减小时,B与B0的方向相同。即:增“反”减“同”二、楞次定律1.内容:感应电流具有这样的方向,感应电流的磁场总是阻碍引起感应电流的磁通量的变化。2.适用范围:各种电磁感应现象3.对楞次定律的理解:回路磁通量的变化感应电流(磁场)产生阻碍\n1、“阻碍”是否就是“阻止”?2、阻碍的是什么?3、如何阻碍?“阻碍”就是“相反”?从磁通量的角度看:阻碍的是磁通量的变化从导体与磁场的相对运动看:阻碍的是导体与磁场的相对运动思考:\nGNS磁铁插入或拔出线圈的过程中,怎样判断感应电流的方向?GSN结论:磁铁插入或拔出线圈时,感应电流的磁场总是要阻碍磁铁与线圈的相对运动。NSNS\n\n总而言之,理解“阻碍”含义时要明确:①谁起阻碍作用——感应磁场②阻碍的是什么——原磁场的磁通量变化③怎样阻碍——“增反减同”,来“拒”去“留”④阻碍的结果怎样——减缓原磁场的磁通量的变化\n楞次定律:1.内容:2.适用范围:各种电磁感应现象3.对楞次定律的理解:回路磁通量的变化感应电流(磁场)产生阻碍4.用楞次定律判定感应电流的方向的方法:①从磁通量的变化的角度:增“反”减“同”②从相对运动的角度:阻碍相对运动即:来“拒”去“留”\nGNSVI如右图所示,试运用楞次定律判定感应电流的方向。4.用楞次定律判定感应电流的方向的方法:(4)用安培定则判定感应电流的方向。(1)先确定原磁场方向。(增大或减小)(增反减同)(3)确定感应电流产生的磁场方向。(2)确定磁通量的变化趋势。\n三、楞次定律的应用【例1】如图所示,当线框向右移动,请判断线框中感应电流的方向解题思路:原磁场B0的方向:向外原磁场B0的变化情况:变小感应磁场B的方向:向外感应电流的方向:A→D→C→B楞次定律I安培定则\n磁铁从线圈中插入时,标出感应电流的方向。磁铁从螺线管右端拔出时,A、B两点哪点电势高?NSBANS解题思路:先用来“拒”去“留”判断线圈产生的磁极,再用右手螺旋定则确定感应电流的方向。NS\n磁铁从线圈中插入时,标出感应电流的方向。磁铁从螺线管右端拔出时,A、B两点哪点电势高?NSNS+−NSSNBA\n(1)下图中弹簧线圈面积增大时,判断感应电流的方向是顺时针还是逆时针。应用楞次定律解决问题\n(2)下图中k接通时乙回路有感应电流产生吗?方向如何?Gk甲乙abcdIGkabcdI\n小结:判断感应电流的方向:楞次定律是普遍适用的导体切割磁感线时用右手定则方便磁铁和线圈作相对运动时用“来拒去留”方便\n楞次定律的两个推论:(1)闭合电路面积的增、减总是要阻碍原磁通量的变化。(2)闭合电路的移动(或转动)方向总是要阻碍原磁通量的变化。(一般情况下,同一闭合电路会同时存在上述两种变化)\n2、固定的长直导线中电流突然增大时,附近的导线框abcd整体受什么方向的力作用?1、一闭合的铜环放在水平桌面上,磁铁向下运动时,环的面积如何变化?思考题MNdcbaI\n9、静夜四无邻,荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树,灯下白头人。。2021/11/182021/11/182021/11/1811/18/20219:42:32PM11、以我独沈久,愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别,几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦,相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发,旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比,得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果,工作出财富。。2021/11/182021/11/1818November202117、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败,只有暂时停止成功!。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果,但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20219:42:32PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺,数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接,荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时,步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后,天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风,青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20219:42:32PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人,越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智,自知者明。胜人者有力,自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义,不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰,也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
