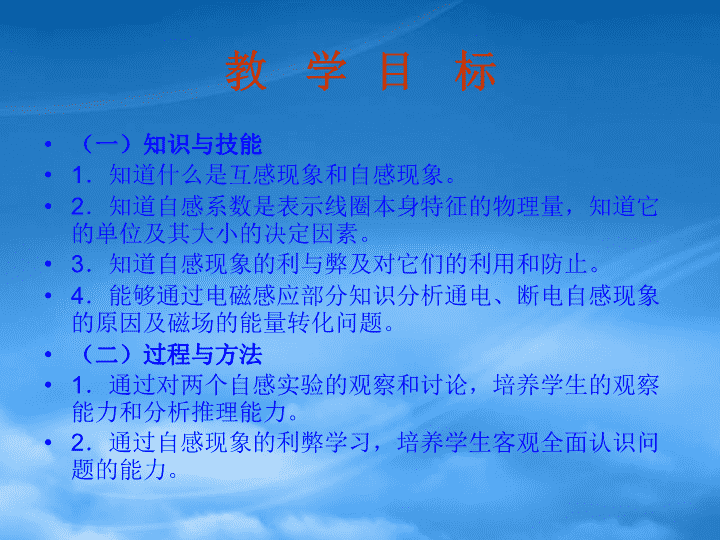

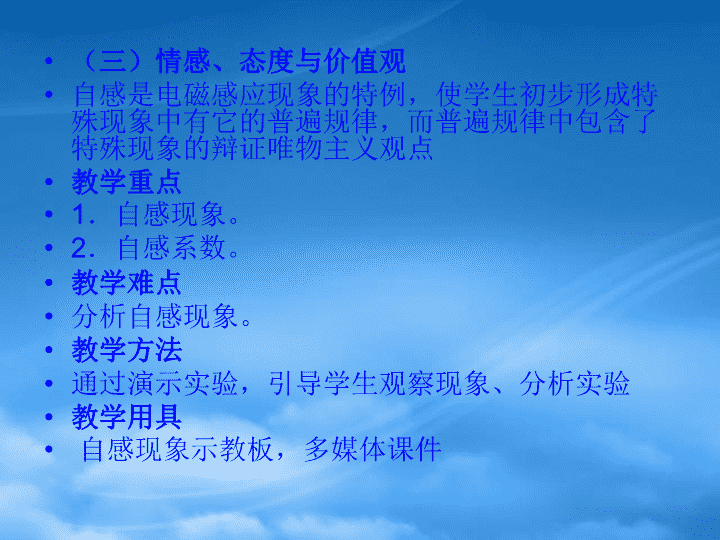

第四章《电磁感应》第六节《互感和自感》\n教学目标(一)知识与技能1.知道什么是互感现象和自感现象。2.知道自感系数是表示线圈本身特征的物理量,知道它的单位及其大小的决定因素。3.知道自感现象的利与弊及对它们的利用和防止。4.能够通过电磁感应部分知识分析通电、断电自感现象的原因及磁场的能量转化问题。(二)过程与方法1.通过对两个自感实验的观察和讨论,培养学生的观察能力和分析推理能力。2.通过自感现象的利弊学习,培养学生客观全面认识问题的能力。\n(三)情感、态度与价值观自感是电磁感应现象的特例,使学生初步形成特殊现象中有它的普遍规律,而普遍规律中包含了特殊现象的辩证唯物主义观点教学重点1.自感现象。2.自感系数。教学难点分析自感现象。教学方法通过演示实验,引导学生观察现象、分析实验教学用具自感现象示教板,多媒体课件\n法拉第和他的实验线圈\n在法拉第的实验中两个线圈并没有用导线连接,当一个线圈中的电流变化时,在另一个线圈中为什么会产生感应电动势呢?\n收音机的接收信号:\n一、互感现象1、当一个线圈中电流变化,在另一个线圈中产生感应电动势的现象,称为互感。互感现象中产生的感应电动势,称为互感电动势。2、利用互感现象可以把能量从一个线圈传递到另一个线圈,因此在电工技术和电子技术中有广泛应用。变压器就是利用互感现象制成的。\n3、互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间。在电力工程和电子电路中,互感现象有时会影响电路的正常工作,这时要设法减小电路间的互感。\n实验一:2、再调节变阻器R1使两个灯泡都正常发光。3、然后断开开关S。1、先合上开关S,调节变阻器R的电阻,使同样规格的两个灯泡A1和A2的明亮程度相同。LA1RA2SR1\n观察:重新接通电路时,两个灯泡亮度变化情况。灯泡A2立刻正常发光,跟线圈L串联的灯泡A1逐渐亮起来。现象:\n解释:在接通电路的瞬间,电路中的电流增大,穿过线圈L的磁通量也随着增大,因而线圈中必然会产生感应电动势,这个感应电动势阻碍线圈中电流的增大,所以通过A1的电流只能逐渐增大,灯泡A1只能逐渐亮起来。问题:与线圈相连的灯泡为什么要过一会才亮?\n反馈训练1、实验一中,当电键闭合后,通过灯泡A1的电流随时间变化的图像为图;通过灯泡A2的电流随时间变化的图像为图。ItItItItABCDCALA1RA2SR1\n实验二:1、把灯泡A和带铁芯的线圈L并联在直流电路中。2、接通电路,待灯泡正常发光,断开电路。ALS\n观察:当电路断开时,灯泡A的亮度变化情况。现象:S断开时,A灯突然闪亮一下才熄灭。\n解释:在电路断开的瞬间,通过线圈的电流突然减弱,穿过线圈的磁通量也就很快减少,因而在线圈中产生感应电动势。虽然这时电源已经断开,但线圈L和灯泡A组成了闭合电路,在这个电路中有感应电流通过,所以灯泡不会立即熄灭。\n反馈训练2、在实验二中,若线圈L的电阻RL与灯泡A的电阻RA相等,则电键断开前后通过线圈的电流随时间的变化图像为图,通过灯泡的电流随时间的变化图像为图;若RL远小于RA,则电键断开前后通过线圈的电流随时间的变化图像为图,通过灯泡的电流图像为图。ItABCDItItItACBDALS\n二、自感现象1、由于导体本身的电流发生变化而产生的电磁感应现象,叫自感现象。2、自感现象中产生的电动势叫自感电动势。自感电动势的作用:阻碍导体中原来的电流变化。注意:“阻碍”不是“阻止”,电流原来怎么变化还是怎么变,只是变化变慢了,即对电流的变化起延迟作用。\n慢一些沿已有的闭合回路流动不一致线圈插铁芯\n三、自感系数1、自感电动势的大小:与电流的变化率成正比2、自感系数L-简称自感或电感(1)决定线圈自感系数的因素:(2)自感系数的单位:亨利,简称亨,符号是H。常用单位:毫亨(mH)微亨(μH)实验表明,线圈越大,越粗,匝数越多,自感系数越大。另外,带有铁芯的线圈的自感系数比没有铁芯时大得多。3、自感物理意义:描述线圈产生自感电动势的能力\n插入铁芯线圈的自感系数变大\n什么情况下灯泡会闪亮一下再熄灭?原因:在自感系数很大的情况下,灯泡会会闪亮一下,然后熄灭或正常发光。当自感系数很大时,在开关断开和闭合的瞬间,自感线圈会产生瞬时的很高的自感电动势,该电动势会补充A灯或A2灯中的电流,从而使A灯或A2灯中电流突然变大,所以要闪亮一下。\n自感系数很大有时会产生危害:\n四、磁场的能量问题:在断电自感的实验中,为什么开关断开后,灯泡的发光会持续一段时间?甚至会比原来更亮?试从能量的角度加以讨论。开关闭合时线圈中有电流,电流产生磁场,能量储存在磁场中,开关断开时,线圈作用相当于电源,把磁场中的能量转化成电能。\n五、自感现象应用—日光灯原理日光灯结构:\n1、日光灯启动时需要一个瞬时高压,正常发光时又需要一个低于220V的工作电压。2、自感系数较大的线圈(镇流器)在断开时能产生瞬时高压,可谁来充当自动开关?——启动器E自EE自+ELA\n日光灯的工作原理\n镇流器的作用1、点燃时产生瞬时高压2、工作时降压限流\n阅读教材最后一段P24,回答问题:1、线圈能够体现电的“惯性”,应该怎样理解?2、电的“惯性”大小与什么有关?当线圈通电瞬间和断电瞬间,自感电动势都要阻碍线圈中电流的变化,使线圈中的电流不能立即增大到最大值或不能立即减小为零电的“惯性”大小决定于线圈的自感系数\n小结1、当一个线圈中电流变化,在另一个线圈中产生感应电动势的现象,称为互感。互感现象产生的感应电动势,称为互感电动势。2、由于导体本身的电流发生变化而产生的电磁感应现象,叫自感现象。3、自感现象中产生的电动势叫自感电动势。(1)自感电动势的作用:阻碍导体中原来的电流变化。(2)自感电动势大小:4、自感系数L:与线圈的大小、形状、圈数及有无铁心有关5、磁场具有能量\n课堂训练1、演示自感的实验电路图如右图所示,L是电感线圈,A1、A2是规格相同的灯泡,R的阻值与L的直流电阻值相同。当开关由断开到合上时,观察到的自感现象是比先亮,最后达到同样亮。A2A1LA1RA2SR12、上图中,电阻R的电阻值和电感L的自感系数都很大,但L的直流电阻值很小,A1、A2是两个规格相同的灯泡。则当电键S闭合瞬间,比先亮,最后比亮。A1A2A2A1\n课堂训练3、如图所示的电路中,D1和D2是两个相同的小灯泡,L是一个自感系数相当大的线圈,其阻值与R相同。在电键接通和断开时,灯泡D1和D2亮暗的顺序是A.接通时D1先达最亮,断开时D1后灭B.接通时D2先达最亮,断开时D2后灭C.接通时D1先达最亮,断开时D2后灭D.接通时D2先达最亮,断开时D1后灭D1D2LRSA\n课堂训练4、如图所示,L为自感系数较大的线圈,电路稳定后小灯泡正常发光,当断开电键的瞬间会有A.灯A立即熄灭B.灯A慢慢熄灭C.灯A突然闪亮一下再慢慢熄灭D.灯A突然闪亮一下再突然熄灭LAA\n\n9、静夜四无邻,荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树,灯下白头人。。2021/11/182021/11/182021/11/1811/18/20216:48:36PM11、以我独沈久,愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别,几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦,相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发,旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比,得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果,工作出财富。。2021/11/182021/11/1818November202117、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败,只有暂时停止成功!。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果,但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20216:48:36PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺,数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接,荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时,步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后,天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风,青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20216:48:36PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人,越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智,自知者明。胜人者有力,自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义,不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰,也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
