高中物理 23欧姆定律课件 新人教选修31 25页

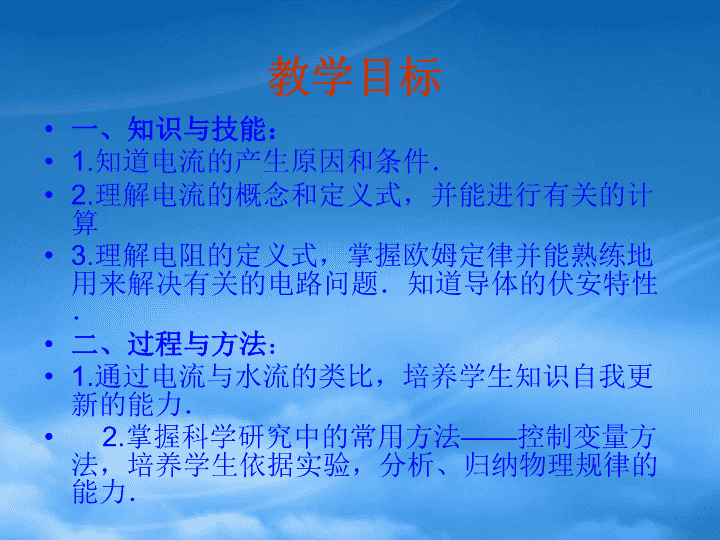

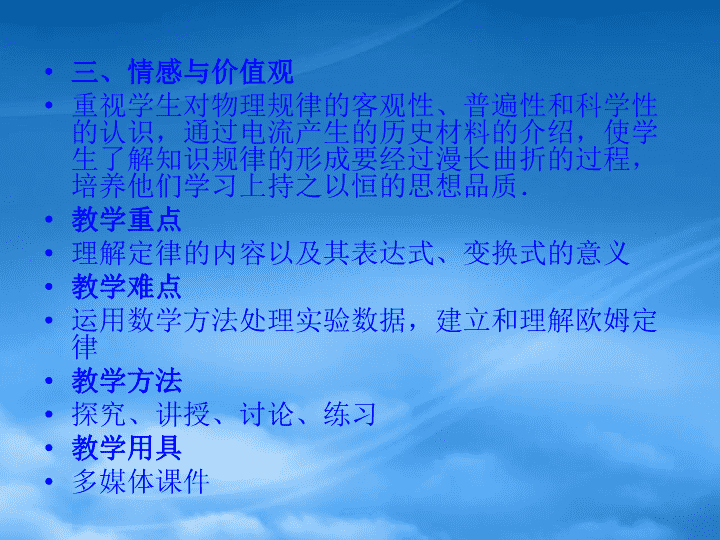

第二章《恒定电流》第三节《欧姆定律》\n教学目标一、知识与技能：1.知道电流的产生原因和条件．2.理解电流的概念和定义式，并能进行有关的计算3.理解电阻的定义式，掌握欧姆定律并能熟练地用来解决有关的电路问题．知道导体的伏安特性．二、过程与方法：1.通过电流与水流的类比，培养学生知识自我更新的能力．2.掌握科学研究中的常用方法——控制变量方法，培养学生依据实验，分析、归纳物理规律的能力．\n三、情感与价值观重视学生对物理规律的客观性、普遍性和科学性的认识，通过电流产生的历史材料的介绍，使学生了解知识规律的形成要经过漫长曲折的过程，培养他们学习上持之以恒的思想品质．教学重点理解定律的内容以及其表达式、变换式的意义教学难点运用数学方法处理实验数据，建立和理解欧姆定律教学方法探究、讲授、讨论、练习教学用具多媒体课件\n既然在导体的两端加上电压，导体中才有电流，那么，导体中的电流跟导体两端的电压有什么关系呢？\n分压电路：(控制电路)可以提供从零开始连续变化的电压实验电路ESRBAV测量电路:测导体B的电流、电压\n\n数据记录10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（V）电流（A）电流（A）B导体数据处理做U-I图象1、U-I图像是一条过原点的直线;演示A2、同一导体，电压与电流的比值为定值.IUOBA\n导体两端的电压U与通过导体的电流I的比值3、定义式：4、单位：1、物理意义：2、定义：兆欧（MΩ）千欧（kΩ）国际单位制中欧姆（Ω）反映导体对电流的阻碍作用一、电阻(R只与导体本身性质有关)\n10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（V）电流（A）电流（A）B导体A二、欧姆定律1、内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比．2、决定式:3、适用：金属导电和电解液导电定义式决定式\n三、伏安特性曲线(I-U图线)1、伏安特性曲线(I-U图线):导体中的电流I随导体两端的电压U变化的图线图线斜率的物理意义是什么？电阻的倒数IUOBA\n10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（V）电流（A）电流（A）B导体A比较IUOBAIUOBAI-U图线U-I图线\n2、线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线,这种电学元件叫做非线性元件．OIU\n一、电阻导体两端的电压与通过导体的电流的比值.2、定义式：1、定义：R反映导体对电流的阻碍作用.R只与导体本身性质有关.2.3欧姆定律小结二、欧姆定律1、内容：导体中的电流I跟导体两端的电压U成正比,跟导体的电阻R成反比．2、决定式:适用:线性电阻.三、伏安特性曲线(I-U图线)斜率=电阻的倒数IUOBA\nC.从可知，导体两端的电压为零时，导体的电阻也为零1、对于欧姆定律，理解正确的是（）A.从可知，导体中的电流跟它两端的电压成正比，跟它的电阻成反比B.从可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比D.从可知，导体两端的电压随电阻的增大而增大A课堂练习\n2、某电流表可测量的最大电流是10mA，已知一个电阻两端的电压是8V时，通过的电流是2mA，如果给这个电阻加上50V的电压，能否用该电流表测量通过这个电阻的电流?课堂练习\nOIUabcdRa>Rb=Rc>Rd3、某同学对四个电阻各进行了一次测量,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中a、b、c、d四个点.请比较这四个电阻值的大小.课堂练习\n4、图为两个导体的伏安特性曲线，求(1)两个导体的电阻之比R1:R2(2)若两个导体中的电流相等(不为零)，导体两端的电压之比U1:U2(3)若两个导体两端的电压相等(不为零),导体中的电流之比I1:I2R1R2(1)3:1(2)3:1(3)1:3课堂练习\n5、若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4Ａ，如果所加电压变为原来的2倍，则导体中的电流多大?解法一：依题意和欧姆定律得：所以I0＝1.0Ａ又因为所以课堂练习\n解法二：由得又所以\n图15—1—3解法三：画出导体的I—U图像，如图15—1—3所示，设原来导体两端的电压为U0时,导体中的电流强度为I0.当时，I=I0－0.4Ａ当U′＝２Ｕ0时，电流为I2.由图知所以I0＝1.0ＡI2＝2Ｉ0＝2.0Ａ\n1、把5.0V的电压加在一段电阻丝的两端测得通过电阻电流为1.0×102mA．当电阻丝两端电压增至8V时，通过电阻丝电流增加。练习：\n2、一个小灯泡，当它两端的电压在3V以下时，电阻始终等于14Ω不变，当它两端电压增大到4V时，钨丝发热，它的电阻为16Ω，当电压增大到5V时，它的电阻为20Ω它在0—5V范围内的伏安特性曲线大概是怎样？请画出草图电压(V)0—345电阻(Ω)141620电流(A)0—0.210.250.25\n再见\n\n9、静夜四无邻，荒居旧业贫。。2021/12/252021/12/25Saturday,December25,202110、雨中黄叶树，灯下白头人。。2021/12/252021/12/252021/12/2512/25/20212:46:34PM11、以我独沈久，愧君相见频。。2021/12/252021/12/252021/12/25Dec-2125-Dec-2112、故人江海别，几度隔山川。。2021/12/252021/12/252021/12/25Saturday,December25,202113、乍见翻疑梦，相悲各问年。。2021/12/252021/12/252021/12/252021/12/2512/25/202114、他乡生白发，旧国见青山。。25十二月20212021/12/252021/12/252021/12/2515、比不了得就不比，得不到的就不要。。。十二月212021/12/252021/12/252021/12/2512/25/202116、行动出成果，工作出财富。。2021/12/252021/12/2525December202117、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。。2021/12/252021/12/252021/12/252021/12/259、没有失败，只有暂时停止成功！。2021/12/252021/12/25Saturday,December25,202110、很多事情努力了未必有结果，但是不努力却什么改变也没有。。2021/12/252021/12/252021/12/2512/25/20212:46:34PM11、成功就是日复一日那一点点小小努力的积累。。2021/12/252021/12/252021/12/25Dec-2125-Dec-2112、世间成事，不求其绝对圆满，留一份不足，可得无限完美。。2021/12/252021/12/252021/12/25Saturday,December25,202113、不知香积寺，数里入云峰。。2021/12/252021/12/252021/12/252021/12/2512/25/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。25十二月20212021/12/252021/12/252021/12/2515、楚塞三湘接，荆门九派通。。。十二月212021/12/252021/12/252021/12/2512/25/202116、少年十五二十时，步行夺得胡马骑。。2021/12/252021/12/2525December202117、空山新雨后，天气晚来秋。。2021/12/252021/12/252021/12/252021/12/259、杨柳散和风，青山澹吾虑。。2021/12/252021/12/25Saturday,December25,202110、阅读一切好书如同和过去最杰出的人谈话。2021/12/252021/12/252021/12/2512/25/20212:46:34PM11、越是没有本领的就越加自命不凡。2021/12/252021/12/252021/12/25Dec-2125-Dec-2112、越是无能的人，越喜欢挑剔别人的错儿。2021/12/252021/12/252021/12/25Saturday,December25,202113、知人者智，自知者明。胜人者有力，自胜者强。2021/12/252021/12/252021/12/252021/12/2512/25/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。25十二月20212021/12/252021/12/252021/12/2515、最具挑战性的挑战莫过于提升自我。。十二月212021/12/252021/12/252021/12/2512/25/202116、业余生活要有意义，不要越轨。2021/12/252021/12/2525December202117、一个人即使已登上顶峰，也仍要自强不息。2021/12/252021/12/252021/12/252021/12/25MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
