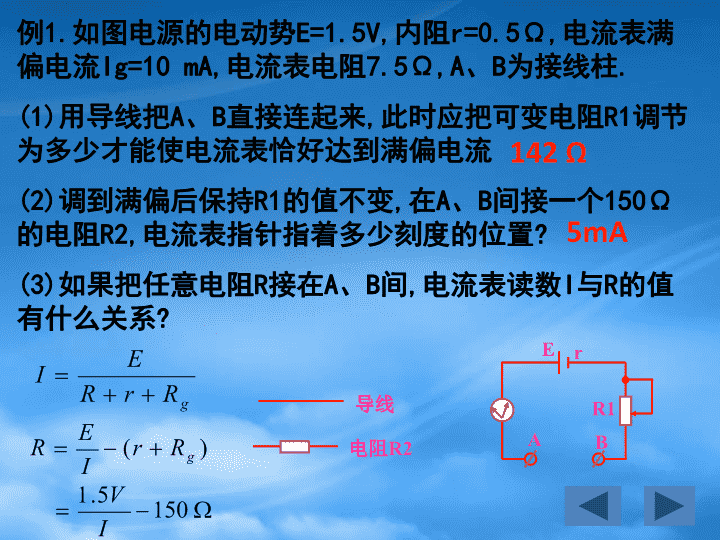

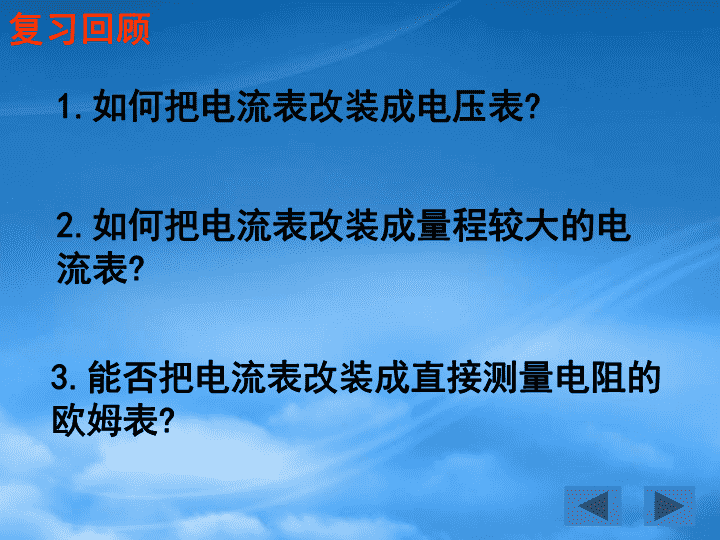

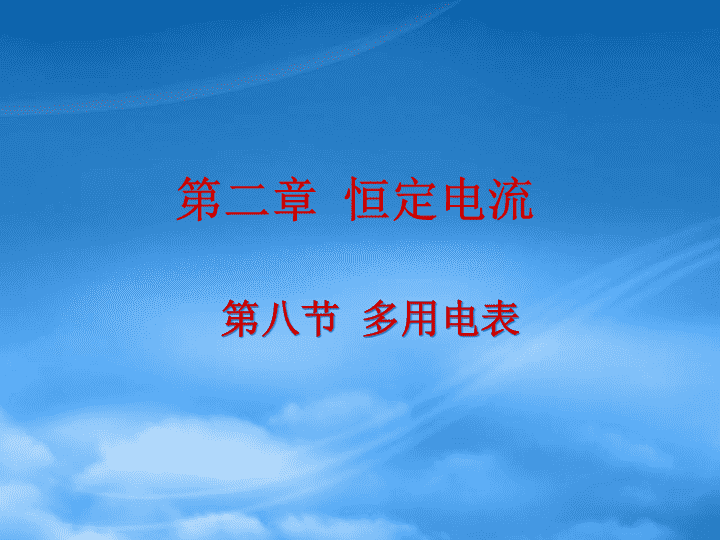

第八节多用电表第二章恒定电流\n复习回顾1.如何把电流表改装成电压表?2.如何把电流表改装成量程较大的电流表?3.能否把电流表改装成直接测量电阻的欧姆表?\n例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?R1ABEr导线电阻R2142Ω5mA\n一、欧姆表1.内部电路:R1ABER2.表头:051015ΩΩ20304050100200500∞1K问题:相对于其他电表欧姆表的表头有什么特点?1、零刻度在右边,左边为无限大2、刻度不均匀,左边密、右边稀疏3、刻度顺序与电流表、电压表的刻度顺序相反\n051015ΩΩ20304050100200500∞1K3.读数:问题1:图示中各次的电阻分别为多少?问题2:实际使用的欧姆表具有多个量程可以选择,有×10档、×100档、×1000档等,如果实验中选择的是×100档,图示中各次的电阻分别为多少?问题3:实际使用中怎样确定欧姆表选择哪一档?怎样才能使测得电阻的阻值更精确?指针指在中间刻度附近\n问题:电压表、电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢?AABAABR1AABR2\n二、认识多用电表EE问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表3、4为欧姆表,5、6为电压表电流:1大电压:6大\n用两表笔分别接触灯泡两端的接线柱,注意红表笔接触点的电势应比黑表笔高。根据表盘上相关量程的直流电压标度读数,这就是小灯泡两端的电压。三、实验1.怎样用多用电表测量小灯泡的电压?测量中应注意什么?如图,用直流电源对小灯泡正常供电,将多用电表的选择开关旋至直流电压挡,其量程应决于小灯泡两端电压的估计值。\n如图,在直流电源对小灯泡正常供电的情况下,断开电路开关,把小灯泡的一个接线柱上的导线卸开。将多用电表的选择开关旋至直流电流挡,其量程应大于通过灯泡电流的估计值。把多用表串联在刚才卸开的电路中,注意电流应从红表笔流入电表闭合开关,根据表盘上相应量程的直流电流刻度读数,这就是通过小灯泡的电流2.怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?\n先弄清两个问题,然后再进行操作。分析图可以知道,多用电表做欧姆表时,电表内部的电源接通,电流从欧姆表的黑表笔流出.经过被测电阻,从红表笔流入.(1)二极管的单向导电性3.怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?二极管是一种半导体元件,如图,它的特点是电流从正极流入时电阻比较小,而从这端流出时电阻比较大(2)欧姆表中电流的方向\n测正向电阻:将多用电表的选择开关旋至低倍率的欧姆挡(例如“X10Ω挡),把两表笔直接接触,调节调零旋钮,使指针“0Ω”.将黑表笔接触二极管正极,红表笔接触二极管负极,如图把读得的欧姆数乘以欧姆挡的倍率(例如10),即为二极管的正向电阻\n测反向电阻:实际使用二极管时要辨明它的正负极。如果外壳所印的标识模糊,可以用这个办法判断它的正负极。将多用电表的选择开关旋至高倍率的欧姆挡(例如“X1000Ω”),变换挡位之后,要把两表笔再次直接接触,调节调零旋钮,使指针指着“0Ω”.将黑表笔接触二极管的负极,红表笔接触二极管的正极,如图.把读得的欧姆数乘以欧姆挡的倍率(例如1000),即为二极管反向电阻\n欧姆表测量电阻的步骤:(1)首先进行机械调零;(2)估测电阻的大小,选择合适的欧姆档,进行欧姆调零;(3)测电阻时,指针必须指在中值电阻附近,否则要重新选择欧姆档;用指针指示的数值乘以倍率,其结果就是被测电阻的阻值。(4)换档后必须重新进行欧姆调零(5)多用电表使用完毕,表笔必须从插孔中拔出,并将选择开关旋至“OFF”或交流电压最大档。小结:\n在使用多用电表测电阻时,以下说法正确的是()A.使用前检查指针是否停在“Ω”的“∞”处B.每换一次档位,都必须重新进行电阻调零.C.在外电路中,电流从黑表笔流经被测电阻到红表笔.D.测量时,若指针偏角较小,应换倍率较小的挡位来测量.练习\n\n9、静夜四无邻,荒居旧业贫。。2021/11/182021/11/18Thursday,November18,202110、雨中黄叶树,灯下白头人。。2021/11/182021/11/182021/11/1811/18/20216:46:32PM11、以我独沈久,愧君相见频。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、故人江海别,几度隔山川。。2021/11/182021/11/182021/11/18Thursday,November18,202113、乍见翻疑梦,相悲各问年。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、他乡生白发,旧国见青山。。18十一月20212021/11/182021/11/182021/11/1815、比不了得就不比,得不到的就不要。。。十一月212021/11/182021/11/182021/11/1811/18/202116、行动出成果,工作出财富。。2021/11/182021/11/1818November202117、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。2021/11/182021/11/182021/11/182021/11/189、没有失败,只有暂时停止成功!。2021/11/182021/11/18Thursday,November18,202110、很多事情努力了未必有结果,但是不努力却什么改变也没有。。2021/11/182021/11/182021/11/1811/18/20216:46:32PM11、成功就是日复一日那一点点小小努力的积累。。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。2021/11/182021/11/182021/11/18Thursday,November18,202113、不知香积寺,数里入云峰。。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、楚塞三湘接,荆门九派通。。。十一月212021/11/182021/11/182021/11/1811/18/202116、少年十五二十时,步行夺得胡马骑。。2021/11/182021/11/1818November202117、空山新雨后,天气晚来秋。。2021/11/182021/11/182021/11/182021/11/189、杨柳散和风,青山澹吾虑。。2021/11/182021/11/18Thursday,November18,202110、阅读一切好书如同和过去最杰出的人谈话。2021/11/182021/11/182021/11/1811/18/20216:46:32PM11、越是没有本领的就越加自命不凡。2021/11/182021/11/182021/11/18Nov-2118-Nov-2112、越是无能的人,越喜欢挑剔别人的错儿。2021/11/182021/11/182021/11/18Thursday,November18,202113、知人者智,自知者明。胜人者有力,自胜者强。2021/11/182021/11/182021/11/182021/11/1811/18/202114、意志坚强的人能把世界放在手中像泥块一样任意揉捏。18十一月20212021/11/182021/11/182021/11/1815、最具挑战性的挑战莫过于提升自我。。十一月212021/11/182021/11/182021/11/1811/18/202116、业余生活要有意义,不要越轨。2021/11/182021/11/1818November202117、一个人即使已登上顶峰,也仍要自强不息。2021/11/182021/11/182021/11/182021/11/18MOMODAPOWERPOINTLoremipsumdolorsitamet,consecteturadipiscingelit.Fusceidurnablandit,eleifendnullaac,fringillapurus.Nullaiaculistemporfelisutcursus.感谢您的下载观看专家告诉
